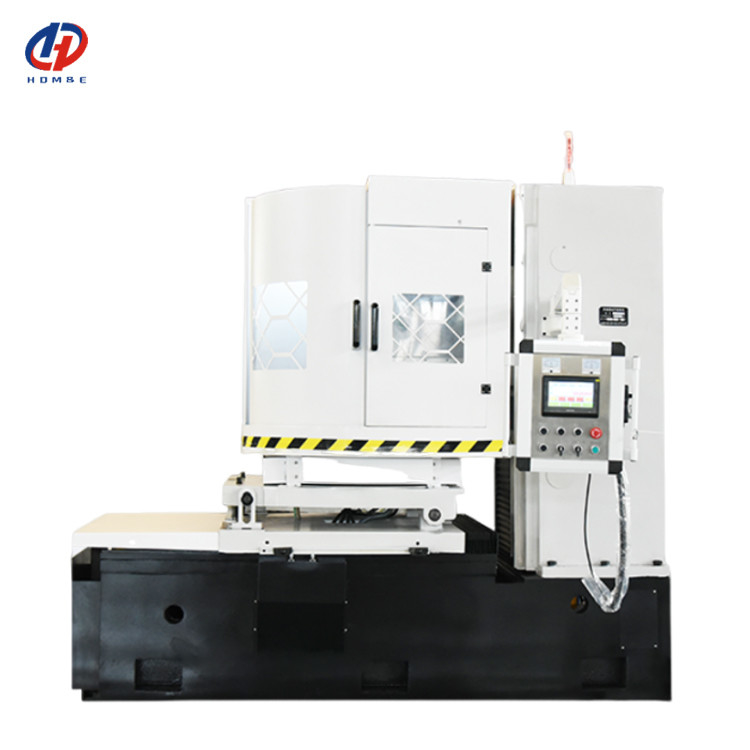

Máquina de moagem de superfície horizontal com mesa redonda rotativa HDM380 Máquina de moagem de controlo por PLC
Detalhes do produto
| Marca: | HD | Número do modelo: | HDM380 |
|---|---|---|---|
| Palavra-chave: | Máquina de moagem horizontal | ||
| Destacar |
Máquina de moagem de superfície de mesa redonda rotativa,Máquina de moagem de superfície de controlo PLC,Máquina de moagem de superfície horizontal |
||
Descrição do produto
Descrição do produto:

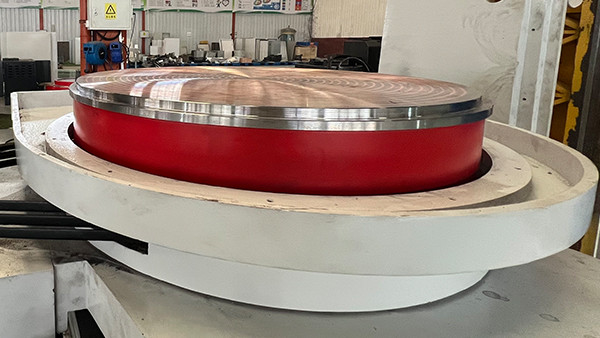

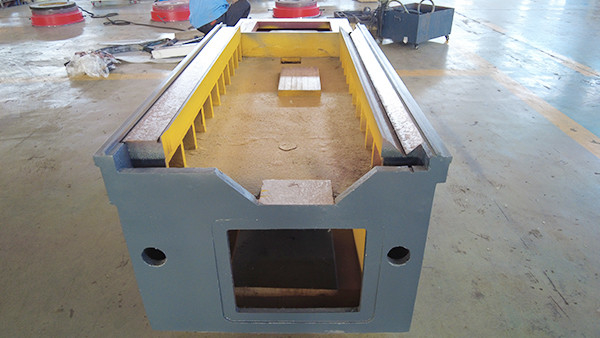

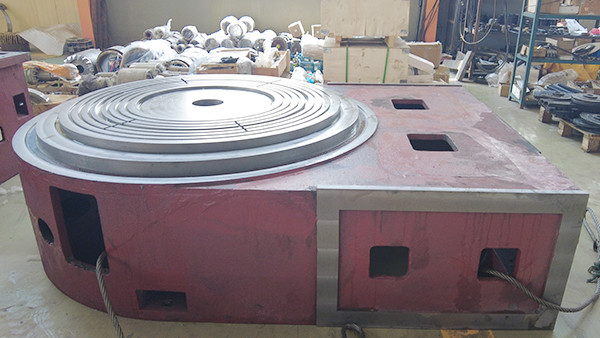

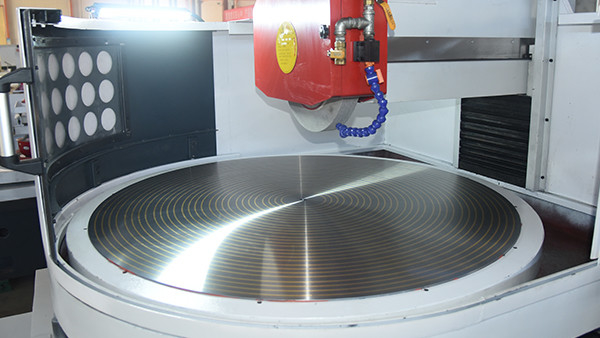

HDM380 Máquina de moagem de superfície de mesa redonda rotativa horizontal, a utilização de mesa no leito, rotação fixa do trilho circular de guia, viga de coluna dupla, placa de arrasto na viga para fazer o movimento recíproco longitudinal,cabeça de moagem ao longo do movimento vertical do traçado da placa de alimentação, a estrutura global é estável e compacta, de alta precisão e de alto desempenho confiável, bom processo de fabrico, fácil de operar e usar, a utilização de moagem periférica da roda de moagem,Os planos superior e inferior da peça de trabalho podem obter o elevado paralelismo necessário, precisão dimensional e rugosidade da superfície da peça.
Características do produto:
Aplicação: Esta série de produtos é adequada para lâminas de serra circular, peças de automóveis, ferramentas de medição, rolamentos, moldes, materiais magnéticos, peças hidráulicas, cerâmica especial,Materiais refratários, válvulas de bomba e outras indústrias precisam ser processos de moagem.
|
Parâmetro
|
Unidade
|
HDM340
|
HDM350
|
HDM380
|
HDM3100
|
HDM3125
|
|
Diâmetro da mesa de trabalho
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
Tamanho máximo da peça de moagem
(diâmetro × altura)
|
mm
|
400×120
|
500×200
|
800×320
|
1000×320
|
1250×320
|
|
Ângulo máximo de inclinação da bancada de trabalho
|
|
± 3
|
± 3
|
± 3
|
± 15
|
± 15
|
|
Velocidade de rotação da bancada de trabalho
|
r/min
|
60 a 120
|
60 a 120
|
12 a 70
|
25 a 45
|
25 a 45
|
|
Velocidade de recíproca vertical das unidades de extensão da mesa
|
m/min
|
1.5-3
|
1.5-3
|
1.5-3
|
0.5-1.1
|
0.5-1.1
|
|
Viagem de extensão de curso recíproco vertical
|
mm
|
340
|
340
|
470
|
570
|
695
|
|
Velocidade do eixo da cabeça de moagem
|
r/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
Movimento vertical máximo da cabeça de moagem
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
Velocidade vertical da cabeça de moagem para cima e para baixo
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
Cabeça de moagem automática de alimentação vertical
|
mm
|
0.001-0.02
|
0.001-0.02
|
0.001-3
|
0.001-0.02
|
0.001-0.02
|
|
Taxa de alimentação eletrónica manual da roda
|
|
× 1 × 10 × 100
|
||||
|
Tamanho das telhas de areia
(dia exterior × largura × dia interior)
|
mm
|
300×40×127
|
400×40×127
|
450×50×203
|
450×50×203
|
450×50×203
|
|
Potência total do motor
|
kW
|
11
|
12
|
22
|
26
|
26
|
|
Dimensões da máquina-ferramenta
|
mm
|
1965×1000×1950
|
2350×1250×1950
|
2900 × 2000 × 2450
|
3090 × 2000 × 2420
|
3090 × 2000 × 2420
|
|
Peso da máquina
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
Este formulário é apenas para referência.
|
||||||
Aplicação na indústria:
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
