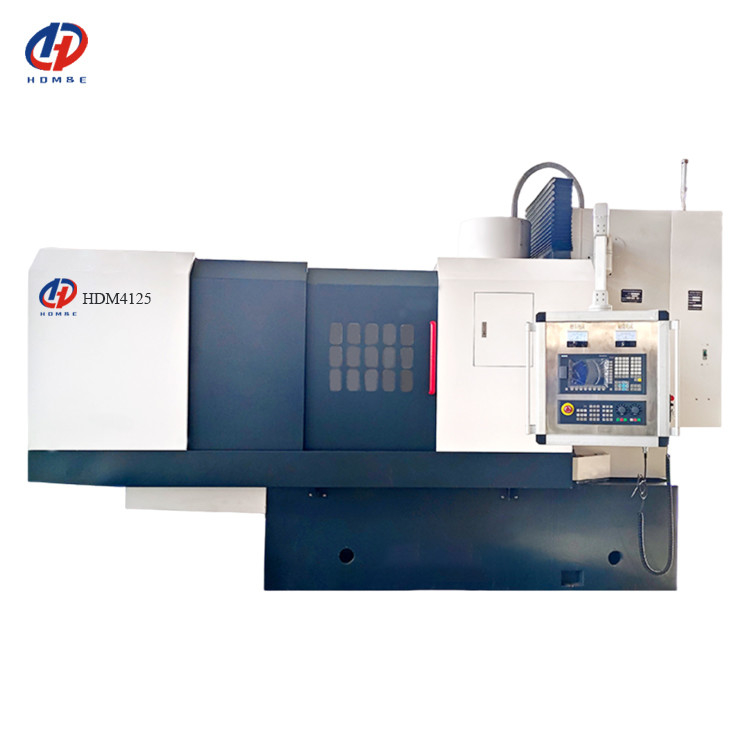

Máquina de moagem pesada com fuso vertical HDM4125 Máquina de moagem vertical de mesa redonda rotativa

Descrição do produto:

Máquina de moagem pesada com fuso vertical HDM4125 Máquina de moagem vertical de mesa redonda rotativa

A estrutura da máquina-ferramenta é a seguinte: a mesa de trabalho adota uma mesa de trabalho eletromagnética circular para transportar a peça para rotação.A mesa de trabalho eletromagnética é instalada na sela. O inversor controla o motor de redução para conduzir a mesa de trabalho a girar.A sela move-se para frente e para trás ao longo dos trilhos da cama para facilitar o carregamento e descarregamento de peças de trabalhoA coluna e o leito são ligados por um mecanismo de ajuste de três pontos para ajustar o ângulo da cabeça de moagem.A cabeça de moagem move-se para cima e para baixo ao longo do trilho guia coluna, e o servomotor CA está ligado ao mecanismo de redução para conduzir o parafuso de esfera para girar para alimentação vertical.O fuso da cabeça de moagem é impulsionado por um motor especial de alta potência incorporado à prova d'água com forte capacidade de corteO moinho utiliza uma combinação de várias telhas de areia distribuídas uniformemente ao redor da circunferência ou uma moagem cilíndrica para moer a peça.A camisa na cabeça de moagem pode vestir a roda de moagem / telha de areiaO rolamento do fuso da cabeça de moagem adota um rolamento de contacto angular de alta precisão, com alta precisão, alto desempenho e estabilidade.As peças de fundição da máquina-ferramenta são feitas de ferro fundido HT300 de alta qualidade, fundição de areia de resina, recozimento e tratamento de redução de tensão, estrutura estável e boa capacidade de processamento.

Características do produto:

Esta máquina possui as características de forte rigidez e elevada estabilidade. Pode moer superfícies grandes e discontínuas nas faces terminais de peças redondas ou retangulares,e tem as características óbvias de alta eficiênciaOs materiais de moagem podem incluir vários aços de carbono, aços de liga, tijolos refratários, cerâmica, cristais, pedras e vidro.
Esta máquina é amplamente utilizada em vários campos industriais, tais como materiais refratários, cilindros de ar condicionado, materiais magnéticos, automóveis, tratores, rolamentos, válvulas, lâminas de serra e vidro.

Detalhes do produto:

Sistema de controlo:O modo de controle automático PLC + HMI pode ser automático ou manual Realizar moagem bruta automática, moagem fina, moagem leve, sem programação, uma pessoa pode operar vários conjuntos

Componentes elétricos:A caixa de controle elétrico independente e à prova de poeira tem um bom desempenho de dissipação de calor e fácil manutenção. Usando componentes de marcas famosas como Chint, Siemens, Delixi, Schneider e outros, a qualidadedesempenho confiável

Fuso da cabeça de moagem:O eixo principal da cabeça de moagem é dirigido diretamente por um motor especial de alta potência incorporado e à prova d'água, e a capacidade de corte é forte.A roda de moagem é feita de vários pedaços de telha de areia, tecido uniforme de circunferência ou roda de areia cilíndrica

Ferrovia de guia da máquina-ferramenta:O trilho de guia da máquina-ferramenta adota a tecnologia de raspagem manual, que tem alta precisão e boa resistência ao desgaste

Mover a mesa para a esquerda e para a direita:

A linha de rodagem do leito adota uma estrutura de trilho plano duplo e um trilho de rodagem aumentado.
Tem alta precisão, funcionamento estável e evita o máximo de água no trilho-guia

Cama de fundição integrada:Processo de fundição Meehanna, reforço especial de cinturão de parede dupla, fundição maciça HT250, fundição em cama, estrutura simples e confiável, longa vida útil

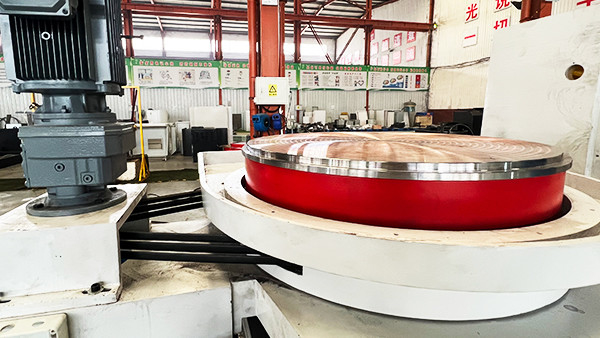

Bancos de trabalho eletromagnéticos:O chuck eletromagnético é mais de 50 anos de experiência de produção feita pela empresa.Força magnética ajustável e desmagnetização automática

Sistema de lubrificação do guia:A máquina-ferramenta está equipada com duas bombas de óleo eletrónicas que enchem de óleo cada trilho guia da máquina-ferramenta em pontos regulares para lubrificação, em vez de puxar manualmente a bomba de óleo,para garantir que cada trilho-guia da máquina-ferramenta seja sempre lubrificado para evitar desgaste e arranhões do trilho

Parâmetros do produto:

Parâmetro	Unidade	HDM4125	HDM4160	HDM4180	HDM4200	HDM4250
Tamanho máximo da peça de moagem (diâmetro × altura)	mm	1250×400	1600×400	1800×400	2000×400	2500×400
Faixa de sucção da mesa de trabalho eletromagnética		80-120N/ cm2
Tamanho das telhas de areia (Espessura × largura × comprimento)	mm	80 × 25 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150
Velocidade da mesa de trabalho	r/min	10 a 20	5 a 16	5 a 16	15	10
Potência do motor giratório da mesa de trabalho	kW	3.7	5.5	5.5	7.5	7.5
Velocidade do eixo da cabeça de moagem	r/min	740	585	585	585	585
Potência do motor da cabeça de moagem	kW	45	75	75	90	110
Servo AC de elevação da cabeça de moagem		11 Nm	15 Nm	15 Nm	16 Nm	16 Nm
alimentação vertical da cabeça de moagem	mm	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03	0.001-0.03
Taxa de alimentação vertical da cabeça de moagem		× 1 × 10 × 100	× 1 × 10 × 100	× 1 × 10 × 100	× 1 × 10 × 100	× 1 × 10 × 100
Potência total da máquina	kW	50	84	118	100	127
Peso da máquina	T	9	25	29.5	28	36
Dimensões da máquina-ferramenta	mm	3010 × 1500 × 2230	4510 × 2400 × 3271	4760×2126×3688	4965 × 2212 × 3130	6500 × 3200 × 3600

Aplicação na indústria:

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
