Torno CNC Pesado com Controlador Fanuc HTC40Sm/1500 Centro de Torneamento SMTCL com Eixo Y e Eixo C
Marca:
SMTCL
Número do modelo:
HTC40Sm/1500
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC40Sm/1500 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro de rotação horizontal |
| Diâmetro de Máximo Corte.: | 400 mm | Comprimento de Max.Cutting: | 1450mm |
| Max. A nadar dia. Sobre a cama.: | 600 mm | X Viagem do eixo: | 220mm |
| Z Viagem do eixo: | 1578 mm | Velocidade do fuso: | 3500 r/min |
| Destacar |
Máquina de torneamento CNC com controlador Fanuc,Máquina de torneamento CNC HTC40Sm/1500,Máquina de torneamento CNC de eixo C |
||
Descrição do produto
Descrição do Produto:

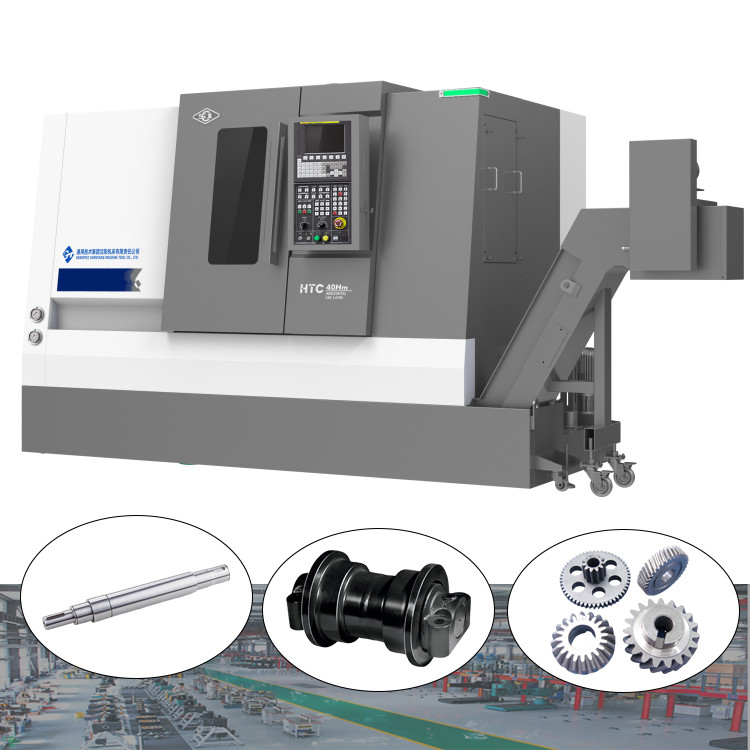

Torno CNC Pesado SMTCL Controlador Fanuc Centro de Torneamento HTC40Sm/1500 Com Eixo Y E Eixo C
A série HTC-m de centros de torneamento horizontal é montada, verificada e aprimorada com tecnologia de fabricação avançada. Eles têm bom desempenho de corte e podem atender às necessidades de processamento de várias peças rotativas. A máquina-ferramenta é equipada com um eixo C, porta-ferramentas motorizado, etc., que pode realizar vários métodos de processamento, como torneamento, fresamento e furação.
Série Sm são produtos de corte pesado que têm grande torque e necessidades de automóveis, motores de bombas de água, etc. forte rigidez, atendendo às necessidades da indústria automotiva,
Características do Produto:
1, Alta Eficiência
◆ Porta-ferramentas servo de alta eficiência
◆ Contra-ponta servo dividida
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y para alcançar multi
processamento integrado de sequência
2, Alta Precisão
◆ Parafuso pré-esticado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos

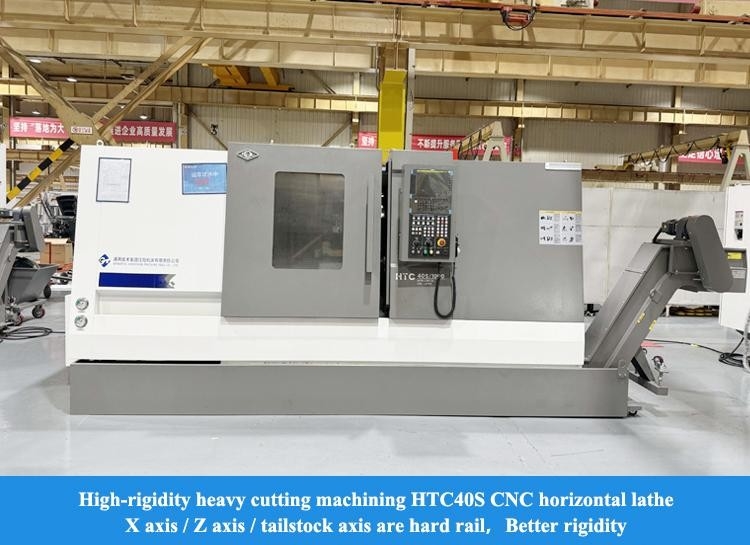

3, Alta Rigidez
◆ Base da máquina e outras peças fundidas chave feitas de ferro fundido de alta qualidade
◆ Unidade de fuso de grande vão
◆ Sela em forma de arco anti-flexão
◆ Contra-ponta de estrutura de fuso pequeno
◆ Unidade de fuso de grande vão
◆ Sela em forma de arco anti-flexão
◆ Contra-ponta de estrutura de fuso pequeno
Detalhes do Produto:
Velocidade de movimento rápido: 30m/min
O servomotor é conectado diretamente ao fuso de esferas por meio de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem folga. Os guias dos eixos X e Z adotam guias lineares de rolamento importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.

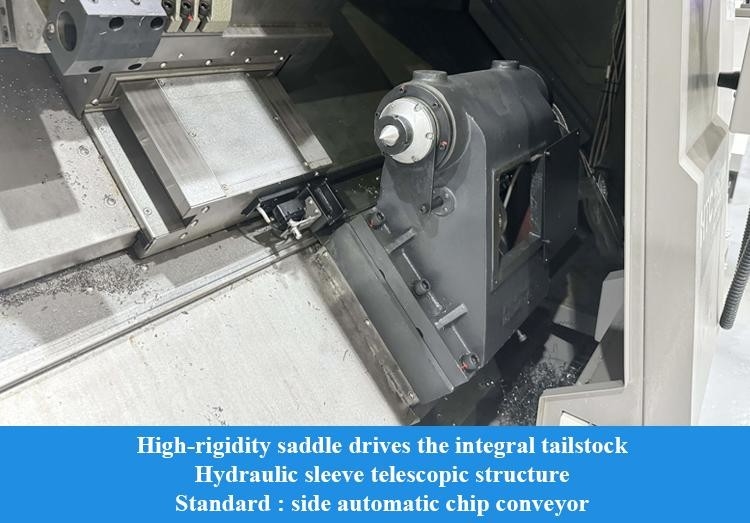

Contra-ponta Servo Dividida
A contra-ponta pode ser movida de forma servo-acionada opcional, que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da contra-ponta e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a contra-ponta se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto. melhorar a produção e a eficiência de substituição. Adota uma contra-ponta dividida superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.
Estrutura de pré-tensão fixa dupla
O eixo X desenvolve uma estrutura de suporte fixo duplo e usa um parafuso pré-esticado para efetivamente compensar a deformação pré-esticada e a deformação por aumento de temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento de temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de avanço da máquina-ferramenta
Configuração do eixo Y
Configuração opcional do eixo Y, combinada com torre motorizada BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.

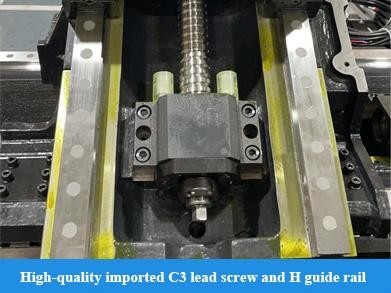

Fuso de esferas de alta precisão
Ele usa um parafuso de grau C3 importado de alta qualidade e um trilho de guia de grau H, e é acionado diretamente por um servomotor para obter excelente precisão de operação.
Sela anti-flexão
O vão do trilho de guia é razoavelmente ampliado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela da base é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.

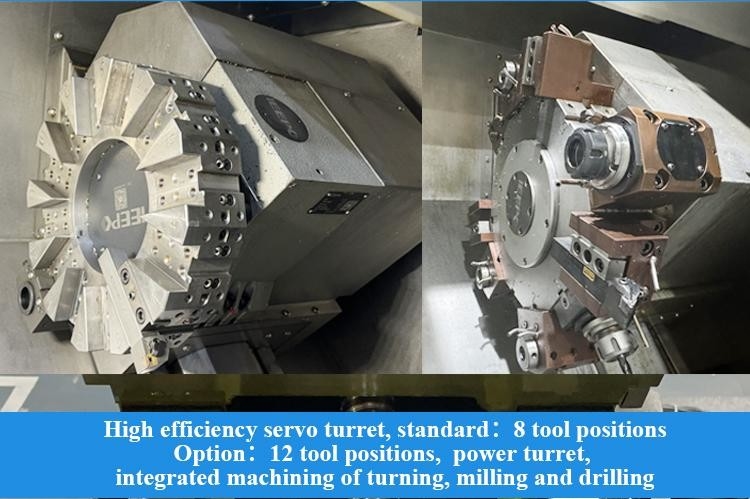

Torre motorizada servo eficiente
Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que tem transmissão confiável e baixa taxa de falha; o motor de acionamento é montado lateralmente e compacto em estrutura; é equipado com um eixo C de alta precisão e dispositivo de freio para obter processamento integrado de alta eficiência de torneamento, fresamento e furação.
Porta-ferramentas de resfriamento interno
Opcional porta-ferramentas de resfriamento interno e saída de água do centro da ferramenta realizam a remoção eficiente de cavacos durante a usinagem de furos internos e garantem a qualidade do processamento
Capacidade de fresamento da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
fresa
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
fresa
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
Projeto
|
Unidade
|
HTC 40Sm/1500
|
Diâmetro máx. de corte
|
|
mm
|
4600×2050×2000
|
Fuso
|
|
mm
|
4600×2050×2000
|
Diâmetro máx. de balanço sobre a base
|
|
mm
|
4600×2050×2000
|
Diâmetro máx. de balanço sobre o carro
|
|
mm
|
4600×2050×2000
|
Fuso
|
|

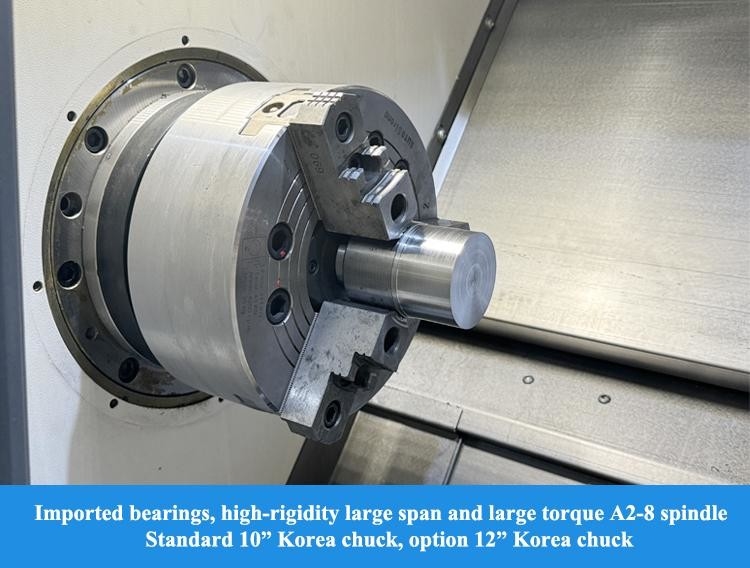

Modelo do nariz do fuso
|
|
|
|
A2-8
|
|
Diâmetro interno do rolamento dianteiro
|
|
mm
|
4600×2050×2000
|
Cone do fuso e tamanho do furo
|
|
1:20;Φ70
|
|
Diâmetro do furo do fuso
|
|
Φ80
|
|
Diâmetro máx. da barra
|
|
mm
|
4600×2050×2000
|
Diâmetro do mandril padrão
|
|
polegada
|
10
|
Faixa de velocidade do fuso
|
|
r/min
|
3500
|
Torque nominal do fuso
|
|
N·m
|
377(443r/min)
|
Torque máx. do fuso
|
|
N·m
|
377(443r/min)
|
Potência de saída do motor principal contínua/15 min.
|
|
kW
|
15/18.5
|
Eixo X/Z
|
|
Movimento rápido do eixo X/Z
|
|
|
|
m/min
|
20
|
Curso do eixo X
|
|
mm
|
4600×2050×2000
|
Curso do eixo Z
|
|
mm
|
4600×2050×2000
|
Contra-ponta |
|
Curso da contra-ponta
|
|
|
|
mm
|
4600×2050×2000
|
Método de acionamento da contra-ponta |
|
Arrasto da sela
|
|
Curso da manga da contra-ponta
|
| mm | 4600×2050×2000 | Precisão de posicionamento repetido de indexação da torre |
| mm | 4600×2050×2000 | Cone do furo da contra-ponta |
| Morse | MT-4 | Torre |
|
Tipo de torre
|
|
|
|
Torre motorizada horizontal de 12 estações
|
|
Altura do centro
|
|
mm
|
4600×2050×2000
|
Precisão de posicionamento repetido de indexação da torre
|
|
Seg.
|
±1.6
|
Tamanho da ferramenta
|
|
mm
|
4600×2050×2000
|
Se puder escolher a ferramenta próxima
|
|
sim
|
|
Interface do porta-ferramentas motorizado
|
|
BMT55
|
|
Capacidade máx. de furação
|
|
mm
|
4600×2050×2000
|
Capacidade máx. de fresamento
|
|
mm
|
4600×2050×2000
|
Capacidade máx. de rosqueamento
|
|
mm
|
4600×2050×2000
|
Outros
|
|
Distância entre o centro do fuso e o chão
|
|
|
|
mm
|
4600×2050×2000
|
Peso líquido da máquina-ferramenta
|
|
kg65
|
00
|
Dimensões totais (CxLxA)
|
|
mm
|
4600×2050×2000
|
Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
|
|
