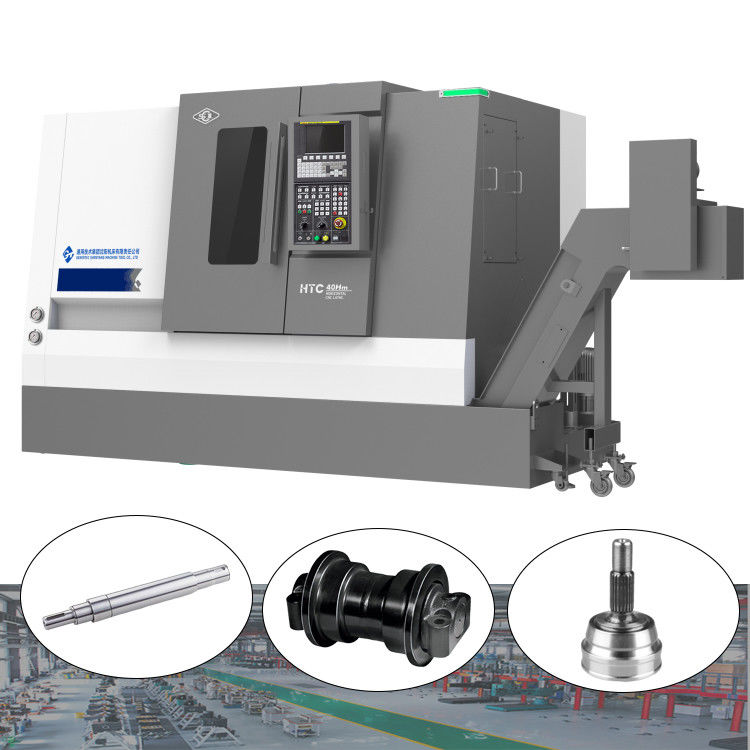

Alta rigidez Hard Rail CNC Turning Center HTC40Sm A2-8 Espinha Centro de Turning CNC de corte pesado
Marca:
SMTCL
Número do modelo:
HTC40Sm/1000
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC40Sm/1000 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro de rotação horizontal |
| Diâmetro de Máximo Corte.: | 350mm | Comprimento de Max.Cutting: | 900mm |
| Max. A nadar dia. Sobre a cama.: | 560mm | X Viagem do eixo: | 220mm |
| Z Viagem do eixo: | 975mm | Velocidade do fuso: | 4000 r/min |
| Destacar |
Ferrovias rígidas de alta rigidez,Máquina de moagem de torno CNC Centro de torneamento,Centro de torneamento CNC de alto binário |
||
Descrição do produto
Descrição do produto:
Alta rigidez Hard Rail CNC Turning Center HTC40Sm A2-8 Espinha Centro de Turning CNC de corte pesado
Os centrais de torneamento horizontais da série HTC-m são montados, verificados e aperfeiçoados com tecnologia de fabrico avançada.São dotadas de um bom desempenho de corte e podem satisfazer as necessidades de processamento de várias peças rotativas.A máquina-ferramenta está equipada com um eixo C, um suporte de ferramentas a motor, etc., que pode realizar vários métodos de processamento, tais como torção, fresagem e perfuração.
Série SMsão produtos de corte pesado que apresentam grande binário e necessitam de automóveis, motores de bombas de água, etc. de uma forte rigidez, satisfazendo as necessidades do automóvel,
Características do produto:
1, Alta Eficiência
◆ Portador de ferramentas de servo-potência de alta eficiência
◆ Servo-cauda dividida
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y
Processamento integrado por sequência
2"High Precision" (Alta Precisão)
◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
3, Alta rigidez

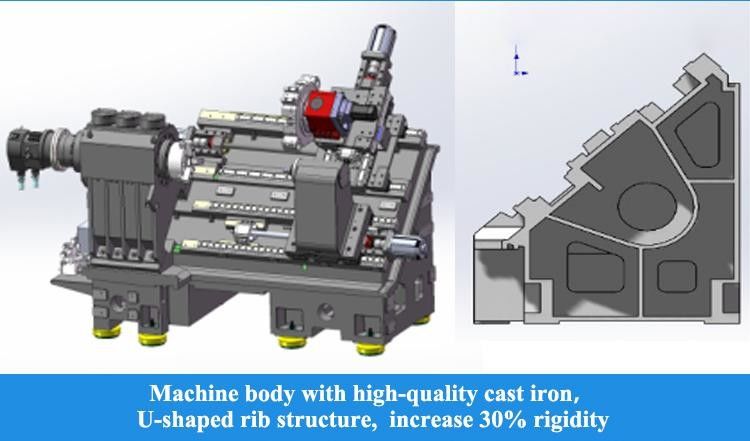

◆ Cama de máquina e outras peças de fundição feitas de ferro fundido de alta qualidade
◆ Unidade de fuso de grande comprimento
◆ Cadeira anti-dobragem em forma de arco
◆ Pequena estrutura de fuso
◆ Unidade de fuso de grande comprimento
◆ Cadeira anti-dobragem em forma de arco
◆ Pequena estrutura de fuso
Detalhes do produto:
Velocidade de movimento rápida: 30 m/min
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

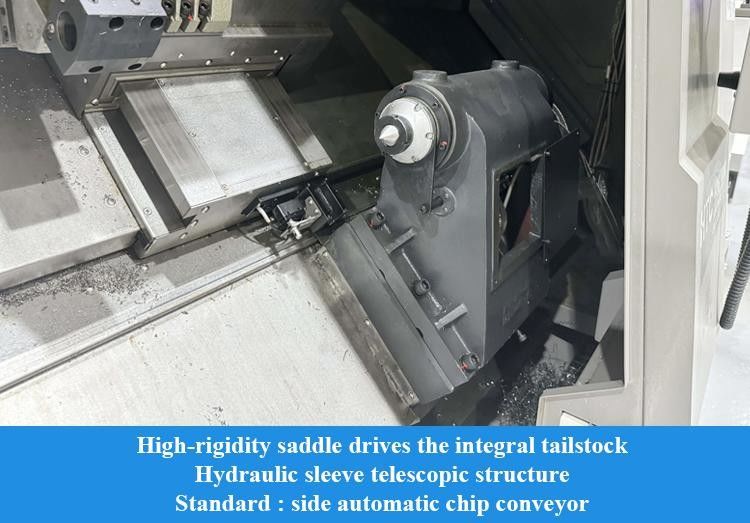

Servo-cauda dividida
A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção
O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.
Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
Parafusos de esferas de alta precisão
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..

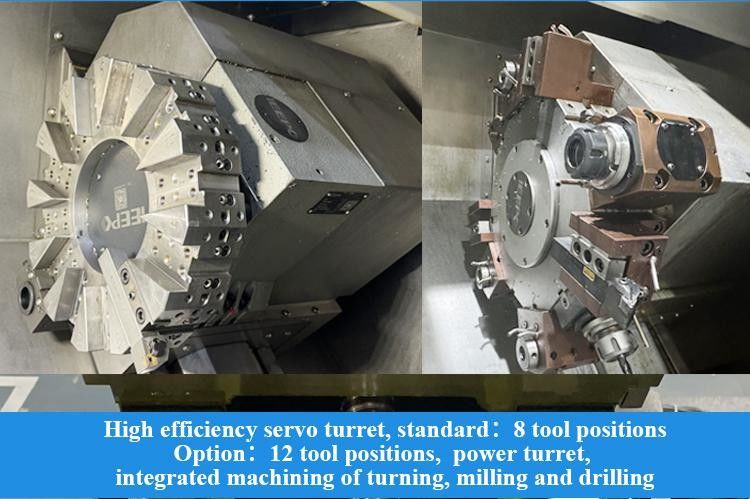

Turretas de servo-alimentação eficientes
Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento
Capacidade de fresagem de ferramentas a motor
Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água
Parâmetros do produto:
|
Projeto
|
Unidade
|
HTC 40Sm/1000
|
|
Max, a cortar dia.
|
mm
|
Φ350
|
|
Max. comprimento de corte
|
mm
|
900
|
|
Max. A nadar dia. Sobre a cama.
|
mm
|
Φ560
|
|
Max. dia de natação. no deslizamento
|
mm
|
Φ400
|
|

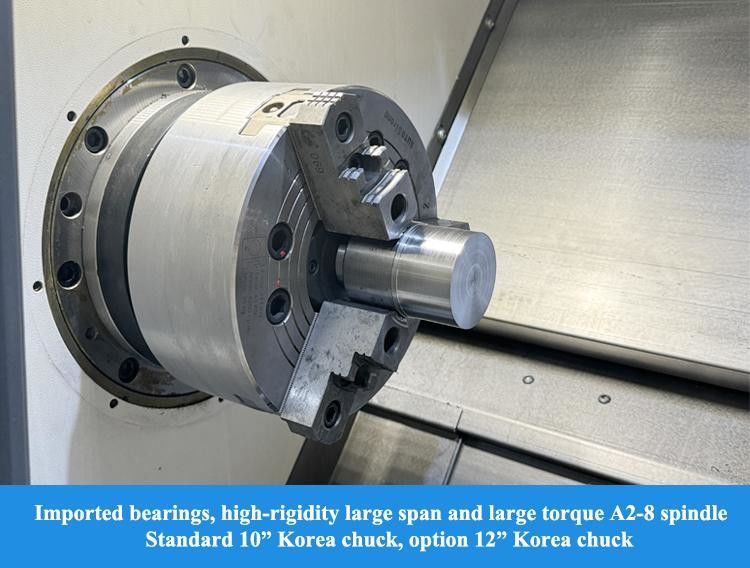

Espinha
|
|
|
|
Modelo de nariz de fuso
|
|
A2-8
|
|
Diâmetro interno do rolamento frontal.
|
mm
|
120
|
|
Conicidade do fuso e tamanho do buraco
|
|
1:20;Φ70
|
|
Diâmetro do buraco do fuso
|
|
Φ80
|
|
Max. Bar dia.
|
mm
|
Φ65
|
|
Dia de chuque padrão.
|
polegada
|
10
|
|
Faixa de velocidade do fuso
|
r/min
|
4000
|
|
Torque nominal do fuso
|
N·m
|
170 ((800 r/min)
|
|
Max. torque do fuso
|
N·m
|
280 ((600 r/min)
|
|
Potência de saída do motor principal contínua/15 min.
|
kW
|
15/18.5
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
20
|
|
Viagem no eixo X
|
mm
|
220
|
|
Viagem no eixo Z
|
mm
|
975
|
|
Aquecimento
|
|
|
|
Viagens de cauda
|
mm
|
770
|
|
Método de condução de cauda
|
|
Tração da sela
|
| Viagem de mangas de cauda | mm | 100 |
| Dia da manga do rabo. | mm | Φ100 |
| Tailstock conical hole conical | Morse | MT-4 |
|
Turretas
|
|
|
|
Tipo de torre
|
|
Torreta de 12 estações de potência horizontal
|
|
Altura do centro
|
mm
|
100
|
|
Precisão de posicionamento de repetição da indexação da torre
|
Seg.
|
± 16
|
|
Tamanho da ferramenta
|
mm
|
25
|
|
Se pudesse escolher ferramenta perto
|
|
- Sim, sim.
|
|
Interface do suporte da ferramenta elétrica
|
|
BMT55
|
|
Capacidade máxima de perfuração
|
mm
|
16x0.2
|
|
Capacidade máxima de fresagem
|
mm
|
14 × 10 × 40
|
|
Capacidade máxima de captação
|
mm
|
M12×1.5
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o piso
|
mm
|
1050
|
|
Peso líquido da máquina-ferramenta
|
Quilos
|
5000
|
|
Dimensões globais ((LxWxH)
|
mm
|
3750×1920×2000
|
|
Nota: Os parâmetros indicados no quadro são apenas de referência.
|
||
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
