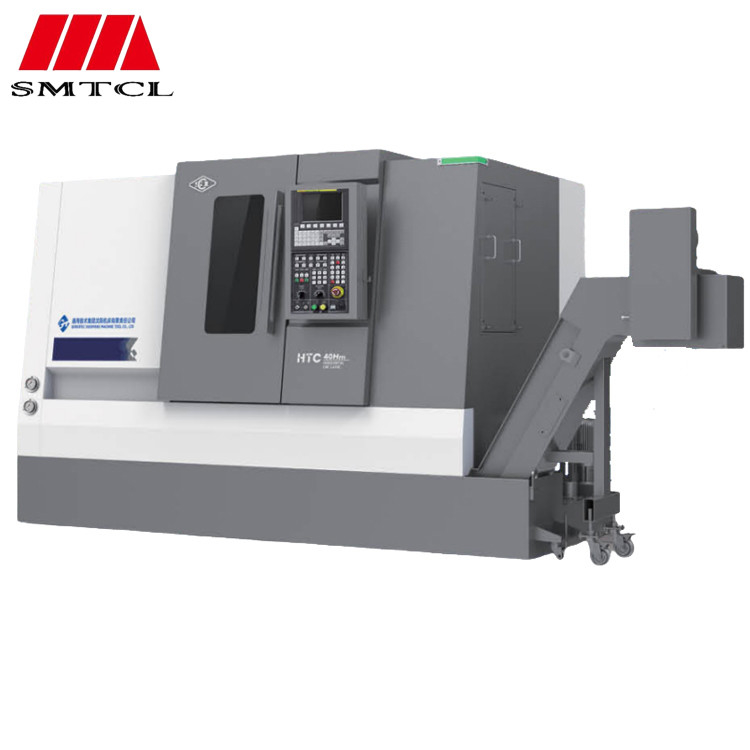

SMTCL Centro de torneamento CNC de corte pesado HTC40Sm Máquina de torneamento CNC de alto torque e alta rigidez
Marca:
SMTCL
Número do modelo:
HTC40Sm/500
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC40Sm/500 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro de rotação horizontal |
| Diâmetro de Máximo Corte.: | 350mm | Comprimento de Max.Cutting: | 450mm |
| Max. A nadar dia. Sobre a cama.: | 560mm | X Viagem do eixo: | 220mm |
| Z Viagem do eixo: | 510mm | Velocidade do fuso: | 4000 r/min |
| Destacar |
Centro de torneamento CNC de corte pesado,Centro de torneamento CNC de alto binário,Máquina de torneamento CNC de alta rigidez |
||
Descrição do produto
Descrição do Produto:

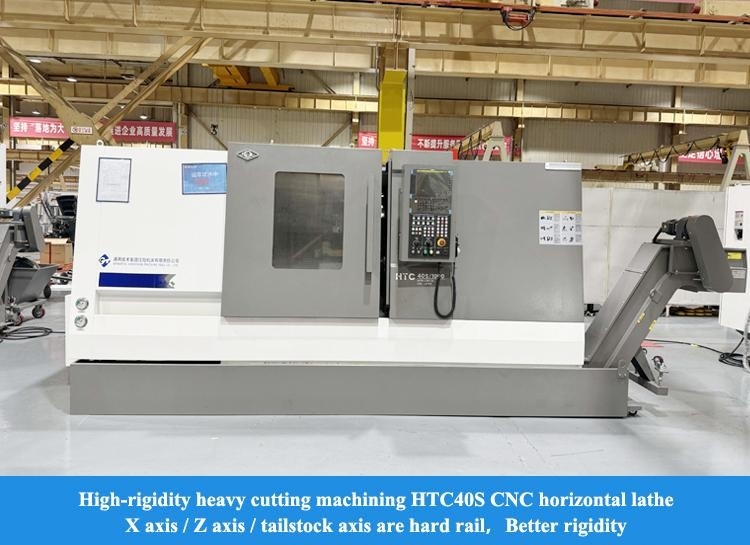

Torno CNC Horizontal com Torre de Potência de 12 estações HTC40Sm/500
Os centros de torneamento horizontais da série HTC-m são montados, verificados e aprimorados com tecnologia de fabricação avançada. Eles têm bom desempenho de corte e podem atender às necessidades de processamento de várias peças rotativas. A máquina-ferramenta é equipada com um eixo C, porta-ferramentas motorizado, etc., que pode realizar vários métodos de processamento, como torneamento, fresamento e furação.
Série Smsão produtos de corte pesado que possuem grande torque e necessidades de automóveis, motores de bombas d'água, etc. alta rigidez, atendendo às necessidades da indústria automotiva,
Características do Produto:
1, Alta Eficiência
● Porta-ferramentas servo de alta eficiência
● Contra-ponta servo dividida
● Alta velocidade de movimento rápido de dois eixos
● Configuração opcional do eixo Y para alcançar multi
processamento integrado de sequência
2, Alta Precisão
● Parafuso pré-esticado de alta precisão
● Tecnologia de compensação de erros
● Quantificação dos padrões de processo
● Padrões de inspeção rigorosos
● Tecnologia de compensação de erros
● Quantificação dos padrões de processo
● Padrões de inspeção rigorosos
3, Alta Rigidez

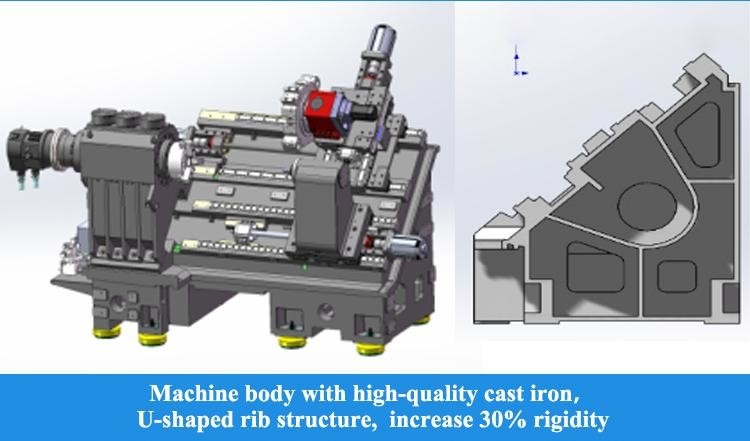

● Cama da máquina e outras peças fundidas chave feitas de ferro fundido de alta qualidade
● Unidade de fuso de grande vão
● Sela anti-flexão em forma de arco
● Contra-ponta de estrutura de fuso pequeno
● Unidade de fuso de grande vão
● Sela anti-flexão em forma de arco
● Contra-ponta de estrutura de fuso pequeno
Detalhes do Produto:
Velocidade de movimento rápido: 30m/min
O servomotor é conectado diretamente ao fuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem folga. Os guias dos eixos X e Z adotam guias lineares de rolamento importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.

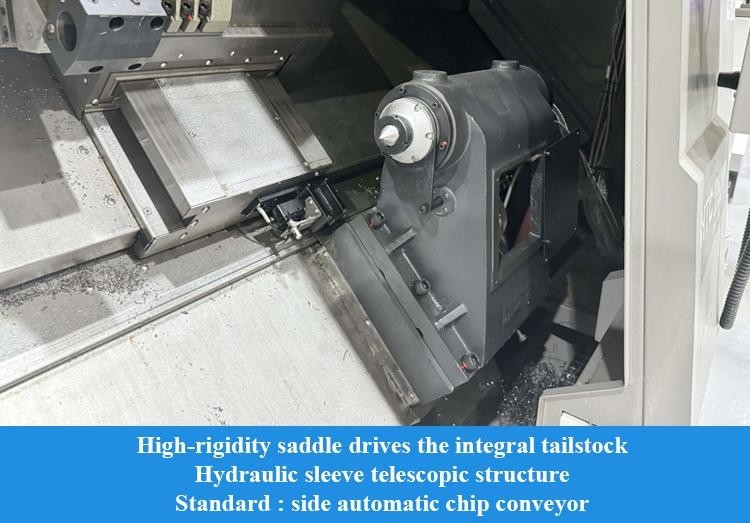

Contra-ponta Servo Dividida
A contra-ponta pode ser movida de forma servo opcional, que pode controlar com precisão e ajustar flexivelmente a velocidade de movimento e a força de fixação da contra-ponta de acordo com os requisitos de processamento, permitindo que a contra-ponta se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto. melhorar a produção
eficiência de substituição. Adota uma contra-ponta dividida superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.
Estrutura pré-tensionada de fixação dupla
O eixo X desenvolve uma estrutura de suporte de fixação dupla e usa um parafuso pré-esticado para efetivamente compensar a deformação pré-esticada e a deformação por aumento de temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento de temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de avanço da máquina-ferramenta
Configuração do eixo Y
Configuração opcional do eixo Y, combinada com torre motorizada BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.

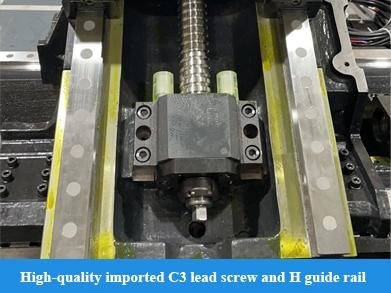

Fuso de esferas de alta precisão
Ele usa um parafuso de alta qualidade importado de grau C3 e um trilho de guia de grau H, e é acionado diretamente por um servomotor para obter excelente precisão de operação.
Sela anti-flexão
O vão do trilho de guia é razoavelmente ampliado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela da cama é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.

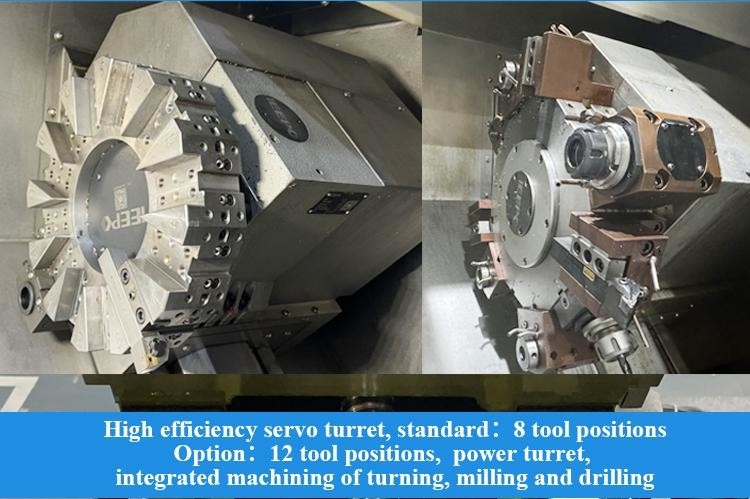

Torre motorizada servo eficiente
Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que possui transmissão confiável e baixa taxa de falha; o motor de acionamento é montado lateralmente e compacto em estrutura; é equipado com um eixo C de alta precisão e dispositivo de freio para alcançar o processamento integrado de alta eficiência de torneamento, fresamento e furação.
Porta-ferramentas de resfriamento interno
Porta-ferramentas de resfriamento interno opcional e saída de água do centro da ferramenta realizam a remoção eficiente de cavacos durante a usinagem do furo interno e garantem a qualidade do processamento
Capacidade de fresamento da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Capacidade de furação da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
Parâmetros do Produto:
|
Projeto
|
Unidade
|
HTC 40Sm/500
|
|
Diâmetro máx. de corte
|
mm
|
Φ350
|
|
Comprimento máx. de corte
|
mm
|
450
|
|
Diâmetro máx. de giro sobre a cama
|
mm
|
Φ560
|
|
Diâmetro máx. de giro sobre o carro
|
mm
|
Φ400
|
|
Fuso
|
|
|
|

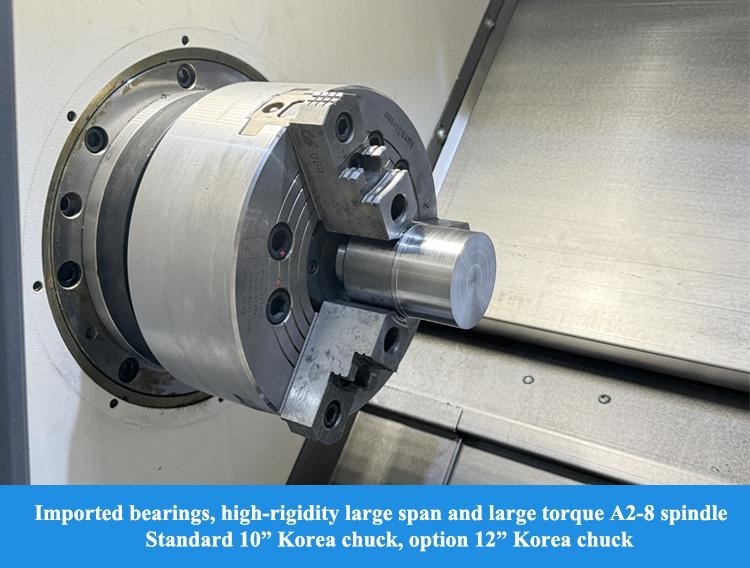

Modelo do nariz do fuso
|
|
A2-8
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
120
|
|
Cone do fuso e tamanho do furo
|
|
1:20;Φ70
|
|
Diâmetro do furo do fuso
|
|
Φ80
|
|
Diâmetro máx. da barra
|
mm
|
Φ65
|
|
Diâmetro do mandril padrão
|
polegada
|
10
|
|
Faixa de velocidade do fuso
|
r/min
|
4000
|
|
Torque nominal do fuso
|
N·m
|
170(800r/min)
|
|
Torque máx. do fuso
|
N·m
|
280(600r/min)
|
|
Potência de saída do motor principal contínua/15 min.
|
kW
|
15/18.5
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
20
|
|
Curso do eixo X
|
mm
|
220
|
|
Curso do eixo Z
|
mm
|
510
|
|
Contra-ponta
|
|
|
|
Curso da contra-ponta
|
mm
|
350
|
|
Método de acionamento da contra-ponta
|
|
Arrasto da sela
|
| Curso da manga da contra-ponta | mm | 100 |
| Diâmetro da manga da contra-ponta | mm | Φ100 |
| Cone do furo da contra-ponta | Morse | MT-4 |
|
Torre
|
|
|
|
Tipo de torre
|
|
Torre de potência horizontal de 12 estações
|
|
Altura do centro
|
mm
|
100
|
|
Precisão de posicionamento repetido de indexação da torre
|
Seg.
|
±1.6
|
|
Tamanho da ferramenta
|
mm
|
25
|
|
Se pode escolher a ferramenta próxima
|
|
sim
|
|
Interface do porta-ferramentas motorizado
|
|
BMT55
|
|
Capacidade máx. de furação
|
mm
|
16×0.2
|
|
Capacidade máx. de fresamento
|
mm
|
14×10×40
|
|
Capacidade máx. de rosqueamento
|
mm
|
M12×1.5
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o chão
|
mm
|
1050
|
|
Peso líquido da máquina-ferramenta
|
kg
|
4300
|
|
Dimensões totais (CxLxA)
|
mm
|
2870×1920×2000
|
|
Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
|
||
NOSSO Serviço:
1. Montar e depurar antes da entrega
2. Responder em 24 horas e prosseguir para lidar com o problema.
3. 1 ano de serviço de reparo gratuito (apenas danos não humanos).
4. Solução geral de armazenamento fornecida
Por que nos escolher:
● Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
● 30 anos + de história de P&D, a empresa foi fundada em 1993
● Fabricante de alta tecnologia com capacidade de pesquisa e design
● Sistema de fornecimento estável e maduro
● Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
● Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
● Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
● 30 anos + de história de P&D, a empresa foi fundada em 1993
● Fabricante de alta tecnologia com capacidade de pesquisa e design
● Sistema de fornecimento estável e maduro
● Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
● Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
● Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa Fábrica:
Exposição:
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
