Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal

Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal

Centro de viragem horizontal HTC30Hm

12 estação Centro de viração horizontal

Centro de viragem horizontal SMTCL

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC 30Hm

Contacte-nos
Solicite um orçamento
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal
Detalhes do produto
Marca:
SMTCL
Número do modelo:
HTC 30Hm
CNC ou não:
CNC
Palavra chave:
Centro de rotação horizontal
Comprimento de Max.Cutting:
450 mm
Diâmetro de Máximo Corte.:
250 mm
Max. A nadar dia. Sobre a cama.:
420 mm
Viagem no eixo X:
140mm
Viagem no eixo Z:
500 mm
Velocidade do eixo:
4500 R/Min
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45 a 60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
PRODUTOS RELACIONADOS
Bom preço. SMTCL Centro de torneamento CNC de corte pesado HTC40Sm Máquina de torneamento CNC de alto torque e alta rigidez on-line Vídeo

SMTCL Centro de torneamento CNC de corte pesado HTC40Sm Máquina de torneamento CNC de alto torque e alta rigidez

Obtenha o melhor preço
Bom preço. SMTCL Máquina de torneamento CNC pesada controlador Fanuc HTC40Sm/1500 Centro de torneamento com eixo Y e eixo C on-line Vídeo

SMTCL Máquina de torneamento CNC pesada controlador Fanuc HTC40Sm/1500 Centro de torneamento com eixo Y e eixo C

Obtenha o melhor preço
Bom preço. SMTCL Universalidade máquina de torneamento CNC HTC63Qm Max. Diâmetro de torneamento 600mm Centro de torneamento CNC on-line

SMTCL Universalidade máquina de torneamento CNC HTC63Qm Max. Diâmetro de torneamento 600mm Centro de torneamento CNC

Obtenha o melhor preço
Bom preço. SMTCL CNC Lathe Mill Combo Machine HTC40Hm BMT55 Acionado Turret Horizontal CNC Turning Center on-line Vídeo

SMTCL CNC Lathe Mill Combo Machine HTC40Hm BMT55 Acionado Turret Horizontal CNC Turning Center

Obtenha o melhor preço
Contacte-nos
+8613916455787
sales@huidijd.com
86-021-61195255
Contacte agora
Descrição do produto

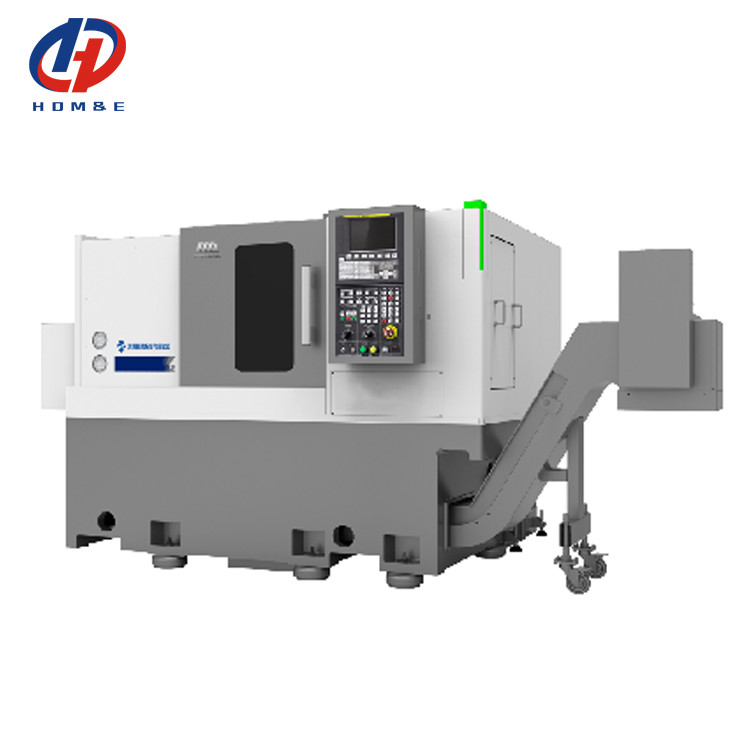

Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 0

Descrição do produto:

Centro de torneamento CNC horizontal HTC30Hm BMT55 12 estações Power Turret Servo Tailstock Centro de torneamento com eixo Y
O centro de torneamento HTC30Hm da máquina-ferramenta Shenyang adota uma estrutura de cama inclinada integral e está equipado com um fuso com grande comprimento e alta rigidez, mostrando excelente desempenho de corte.A sua estrutura de pretensão de parafuso é científicaO sistema permite, por exemplo, a utilização de uma máquina de torneamento, que assegura uma elevada precisão de usinagem e uma boa estabilidade.É aplicável a indústrias como automóveis e rolamentos.Além disso, a sua unidade automática de processamento de uma máquina pode melhorar a eficiência da produção e poupar custos de mão-de-obra.

Características do produto:

1, Alta Eficiência

◆ Portador de ferramentas de servo-potência de alta eficiência
◆ Servo-cauda dividida
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y
Processamento integrado por sequência

2"High Precision" (Alta Precisão)
◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
3, Alta rigidez
◆ Cama de máquina e outras peças de fundição feitas de ferro fundido de alta qualidade

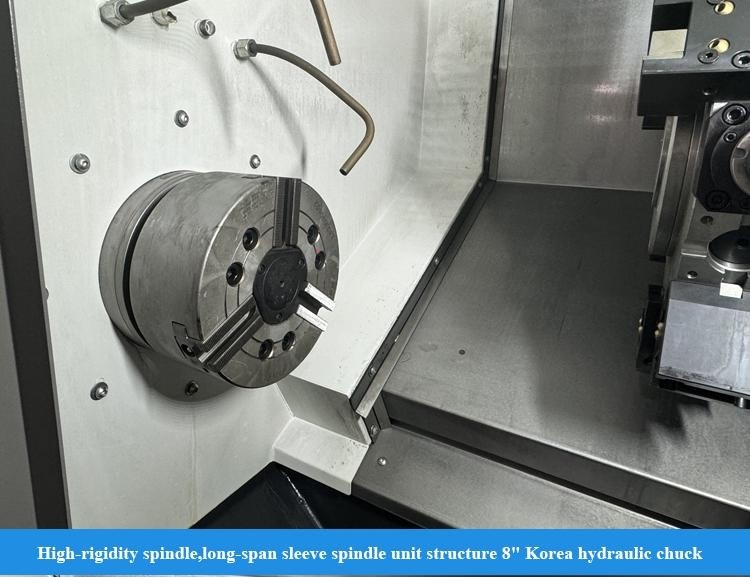

◆ Unidade de fuso de grande comprimento
◆ Cadeira anti-dobragem em forma de arco
◆ Pequena estrutura de fuso

Detalhes do produto:

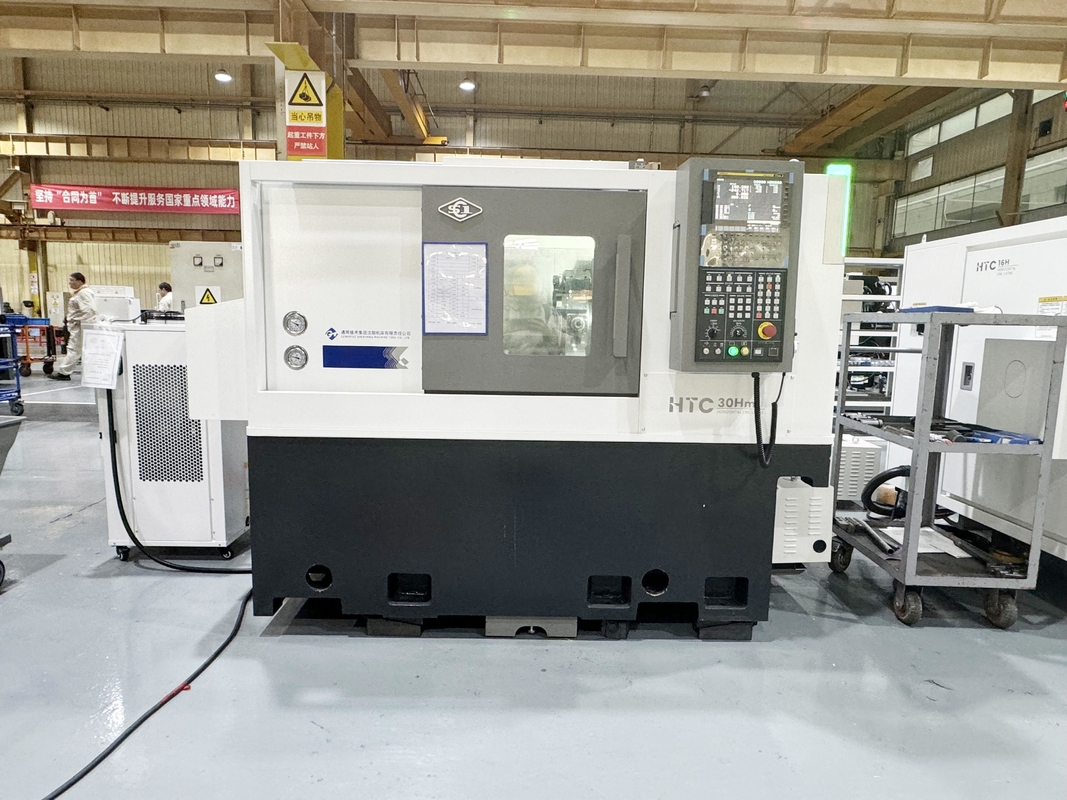

Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 1
Velocidade de movimento rápida: 30 m/min
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.



Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 2

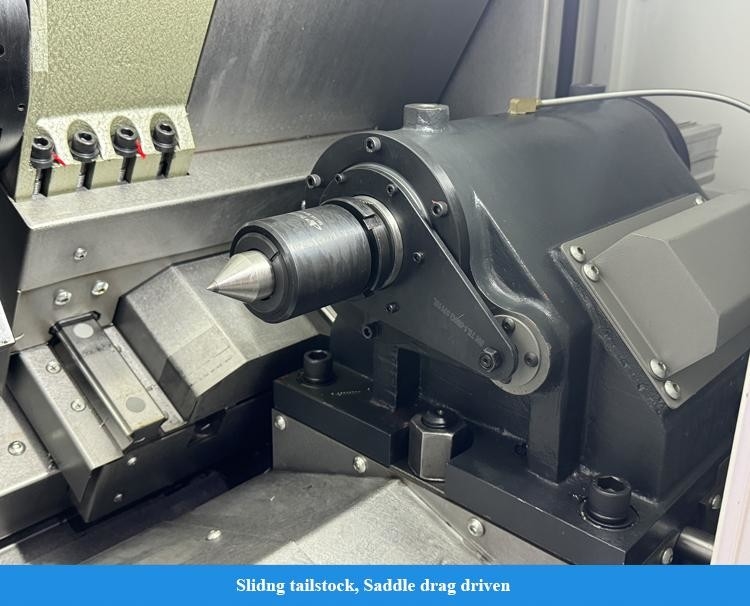

Servo-cauda dividida
A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção
O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 3
Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 4
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 5

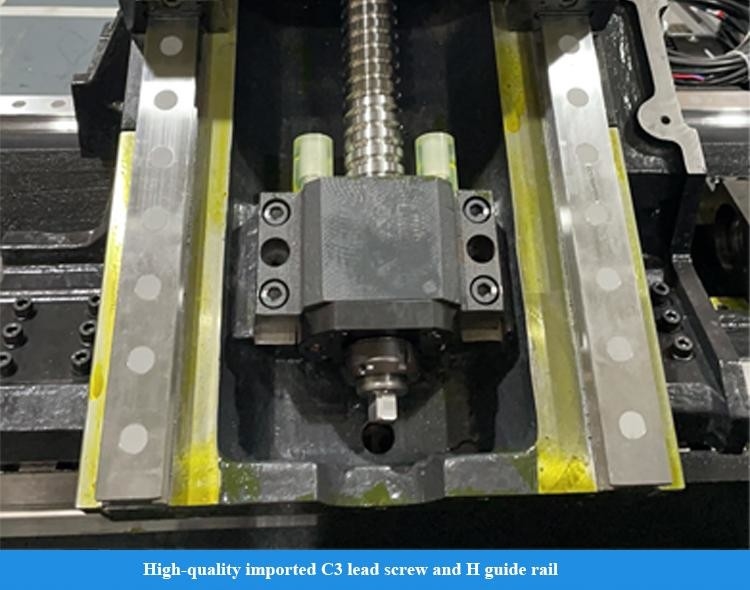

Parafusos de esferas de alta precisão
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 6
Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 7

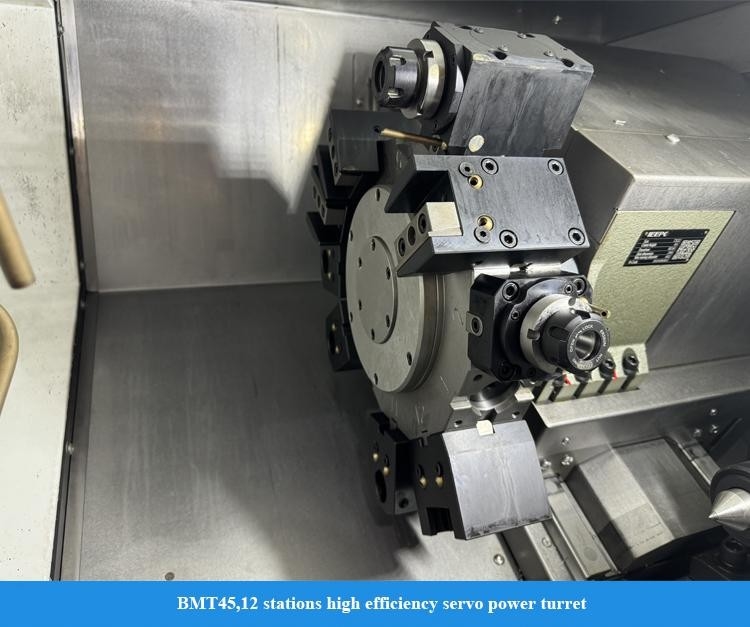

Turretas de servo-alimentação eficientes
Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 8
Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 9
Capacidade de fresagem de ferramentas a motor
Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água


 Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 10

Parâmetros do produto:
Projeto
Unidade
HTC 30Hm
Max, a cortar dia.
mm
Φ250
Max. comprimento de corte
mm
450
Max. A nadar dia. Sobre a cama.
mm
Φ420
Max. dia de natação. no deslizamento
mm
Φ280
Espinha


Modelo de nariz de fuso

A2-6
Diâmetro interno do rolamento frontal.
mm
100
Conicidade do fuso e tamanho do buraco

1:20;Φ70
Diâmetro do buraco do fuso

Φ65
Max. Bar dia.
mm
Φ50
Dia de chuque padrão.
polegada
8
Faixa de velocidade do fuso
r/min
4500
Torque nominal do fuso
N·m
110 ((769r/min)
Max. torque do fuso
N·m
180 ((576 r/min)
Potência de saída do motor principal contínua/15 min.
kW
11 de setembro
Eixo X/Z


Movimento rápido do eixo X/Z
m/min
30
Viagem no eixo X
mm
140
Viagem no eixo Z
mm
500
Aquecimento


Viagens de cauda
mm
500
Método de condução de cauda

Tração da sela
Viagem de mangas de cauda mm 100
Dia da manga do rabo. mm Φ100
Tailstock conical hole conical Morse MT-5
Turretas


Tipo de torre

Torreta de 12 estações de potência horizontal
Altura do centro
mm
100
Precisão de posicionamento de repetição da indexação da torre
Seg.
± 16
Tamanho da ferramenta
mm
25
Se pudesse escolher ferramenta perto

- Sim, sim.
Interface do suporte da ferramenta elétrica

BMT45
Capacidade máxima de perfuração
mm
14x0.15
Capacidade máxima de fresagem
mm
12 × 8 × 45
Capacidade máxima de captação
mm
M10×1.5
Outros


Distância entre o centro do fuso e o piso
mm
926
Peso líquido da máquina-ferramenta
Quilos
3500
Dimensões globais ((LxWxH)
mm
2295×1680×1650
Nota: Os parâmetros indicados no quadro são apenas de referência.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.

2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 11
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Torno CNC SMTCL Com Carregamento Automático Descarregamento HTC30Hm 12 estações Power Turret Centro de Viração Horizontal 12
