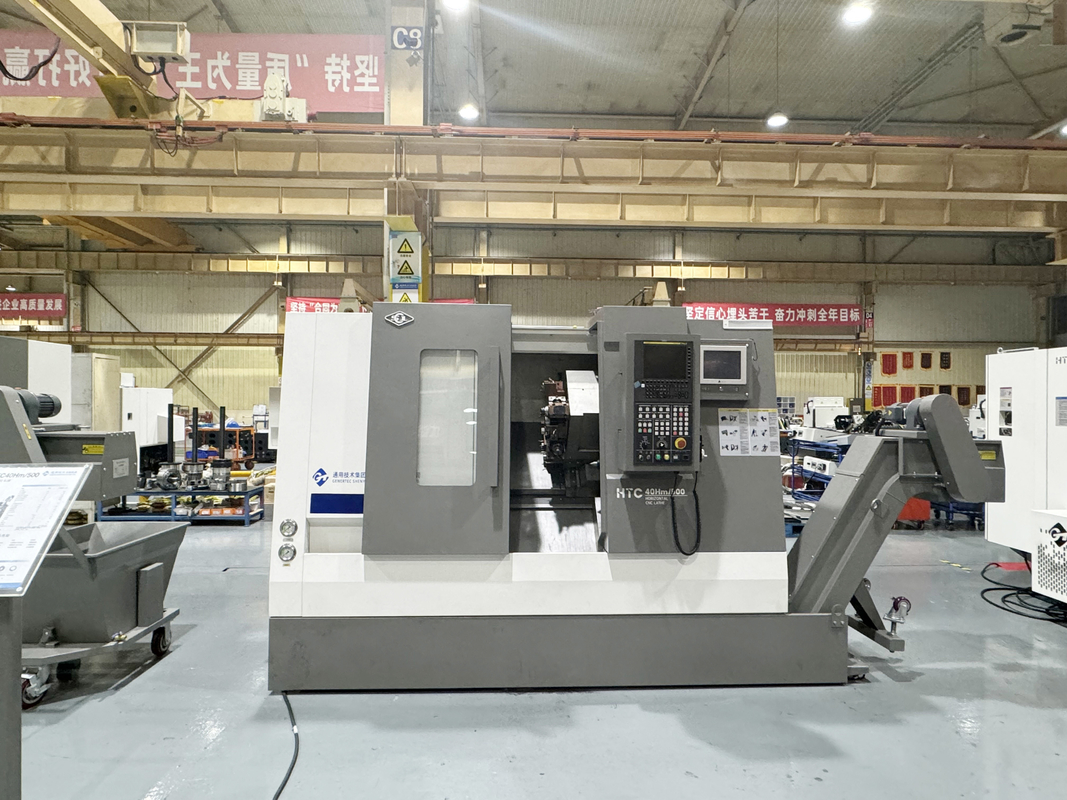

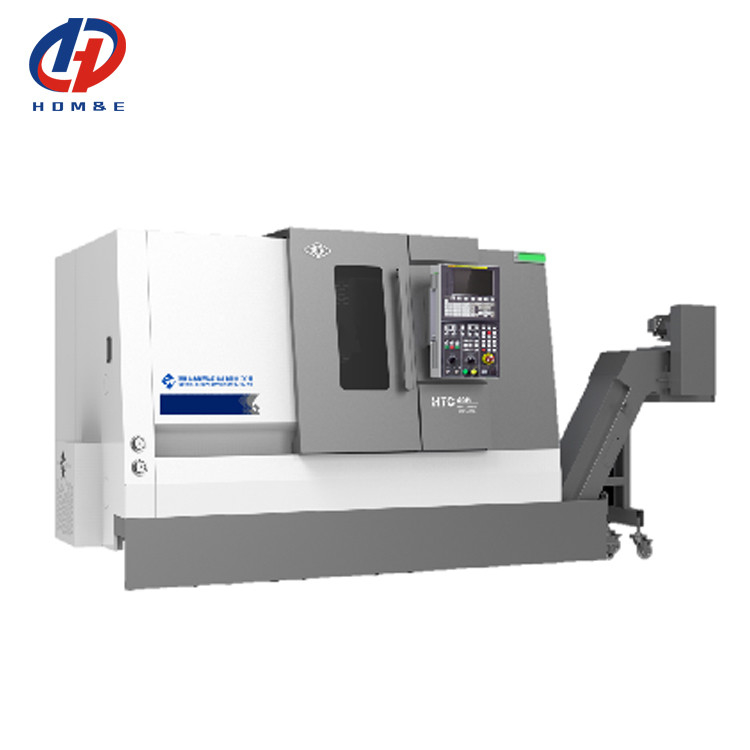

SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC

SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC

450 mm comprimento de corte CNC centro de torneamento

Centro de torneamento CNC HTC40Hm

Centro de torneamento CNC de ferramentas a motor

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC 40Hm/500

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Número do modelo:
HTC 40Hm/500
CNC ou não:
CNC
Palavra chave:
Centro de rotação horizontal
Comprimento de Max.Cutting:
450 mm
Max. A nadar dia. Sobre a cama.:
560 mm
Viagem no eixo X:
220 mm
Viagem no eixo Z:
510 mm
Velocidade do eixo:
4500 R/Min
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45 a 60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 0

Descrição do produto:

HTC40Hm/500 12 estações de potência horizontal torreta CNC máquina de torneamento
Os centrais de torneamento horizontais da série HTC-m são montados, verificados e aperfeiçoados com tecnologia de fabrico avançada.São dotadas de um bom desempenho de corte e podem satisfazer as necessidades de processamento de várias peças rotativas.A máquina-ferramenta está equipada com um eixo C, um suporte de ferramentas a motor, etc., que pode realizar vários métodos de processamento, tais como torção, fresagem e perfuração.
Série HmÉ um produto de alta eficiência que pode atingir um processamento de alta eficiência de múltiplas funções. Tem uma alta precisão de processamento e excelente estabilidade, satisfazendo as necessidades de processamento dos automóveis,Motores de bombas de água e outras indústrias.

Características do produto:

1, Alta Eficiência

◆ Portador de ferramentas de servo-potência de alta eficiência
◆ Servo-cauda dividida
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y
Processamento integrado por sequência

2"High Precision" (Alta Precisão)
◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
3, Alta rigidez
◆ Cama de máquina e outras peças de fundição feitas de ferro fundido de alta qualidade
◆ Unidade de fuso de grande comprimento
◆ Cadeira anti-dobragem em forma de arco
◆ Pequena estrutura de fuso

Detalhes do produto:

SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 1
Velocidade de movimento rápida: 30 m/min
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.



SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 2

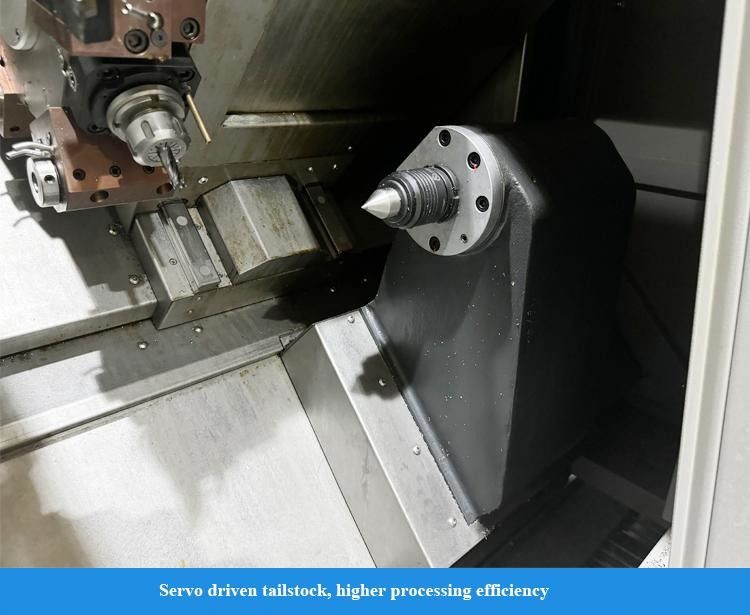

Servo-cauda dividida
A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção
O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 3
Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 4
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 5
Parafusos de esferas de alta precisão
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H, e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 6
Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 7

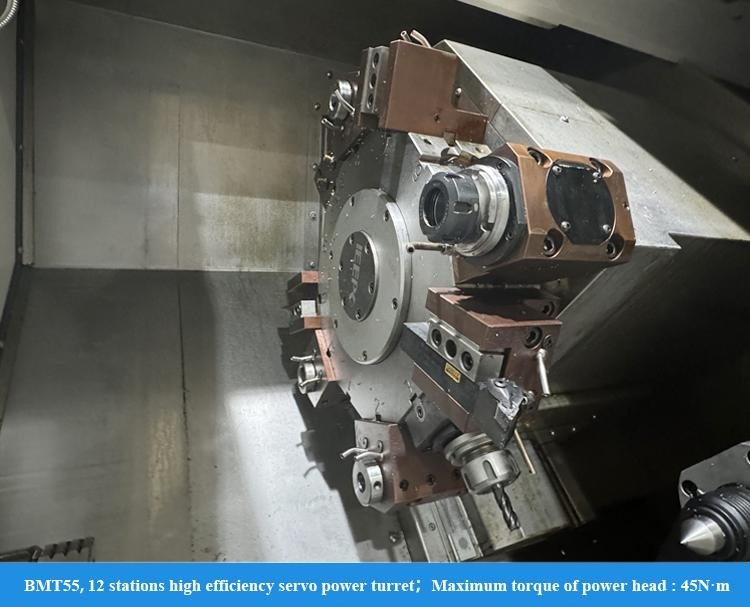

Turretas de servo-alimentação eficientes
Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 8
Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 9
Capacidade de fresagem de ferramentas a motor
Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água


SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 10

Parâmetros do produto:
Projeto
Unidade
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max, a cortar dia.
mm
Φ350
Φ350
Max. comprimento de corte
mm
450
950
Max. A nadar dia. Sobre a cama.
mm
Φ560
Φ560
Max. dia de natação. no deslizamento
mm
Φ350
Φ350

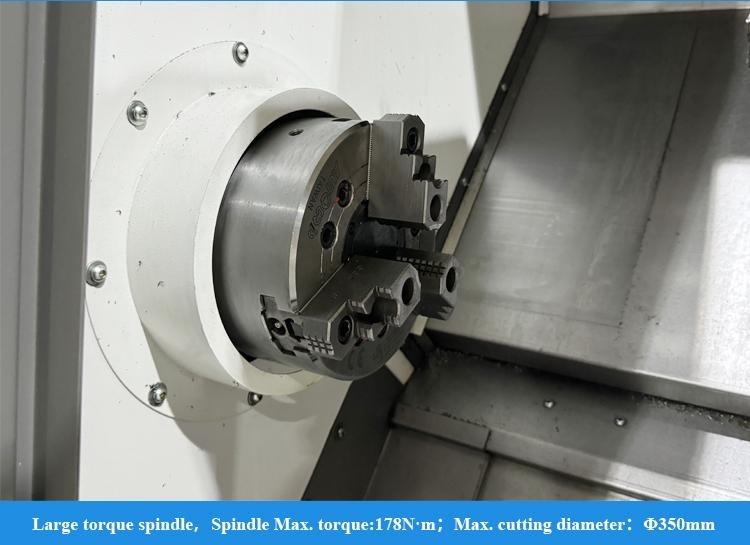

Espinha



Modelo de nariz de fuso

A2-6
A2-6
Diâmetro interno do rolamento frontal.
mm
100
100
Conicidade do fuso e tamanho do buraco

1:20;Φ70
1:20;Φ70
Diâmetro do buraco do fuso

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dia de chuque padrão.
polegada
8
8
Faixa de velocidade do fuso
r/min
4500
4500
Torque nominal do fuso
N·m
130 ((800r/min)
130 ((800r/min)
Max. torque do fuso
N·m
230 ((600r/min)
230 ((600r/min)
Potência de saída do motor principal contínua/15 min.
kW
A Bíblia, 15/11
A Bíblia, 15/11
Eixo X/Z



Movimento rápido do eixo X/Z
m/min
30
30
Viagem no eixo X
mm
220
220
Viagem no eixo Z
mm
510
1000
Aquecimento



Viagens de cauda
mm
500
500
Método de condução de cauda

Acionamento hidráulico
Acionamento hidráulico
Tailstock conical hole conical
Morse
MT-5
MT-5
Turretas



Tipo de torre

Torreta de 12 estações de potência horizontal
Torreta de 12 estações de potência horizontal
Altura do centro
mm
100
100
Precisão de posicionamento de repetição da indexação da torre
Seg.
± 16
± 16
Tamanho da ferramenta
mm
25
25
Se pudesse escolher ferramenta perto

- Sim, sim.
- Sim, sim.
Interface do suporte da ferramenta elétrica

BMT55
BMT55
Capacidade máxima de perfuração
mm
16x0.2
16x0.2
Capacidade máxima de fresagem
mm
14 × 10 × 40
14 × 10 × 40
Capacidade máxima de captação
mm
M12×1.5
M12×1.5
Outros



Distância entre o centro do fuso e o piso
mm
1050
1050
Peso líquido da máquina-ferramenta
Quilos
4200
4750
Dimensões globais ((LxWxH)
mm
2750×1920×2000
3620×1920×2000
Nota: Os parâmetros indicados no quadro são apenas de referência.
Configuração normal:

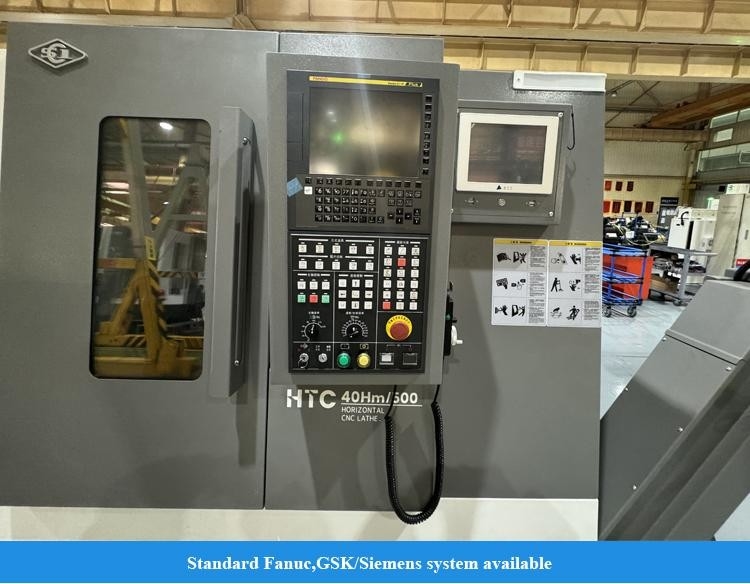

1Sistema FANUC-0i-TF Plus (5) (série Hm/Sm)
2Sistema GSK988TA (série Qm)
3"Fusão de mangas"
4"Cilindro de óleo de chuck vazio"
5,Carrilha de ferramentas eléctricas horizontal de 12 estações

O NOSSO Serviço:

1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida

Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 11
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
SMTCL CNC Turning Center HTC40Hm Max.Cutting comprimento 450mm ferramenta acionada máquina de torneamento CNC 12

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
