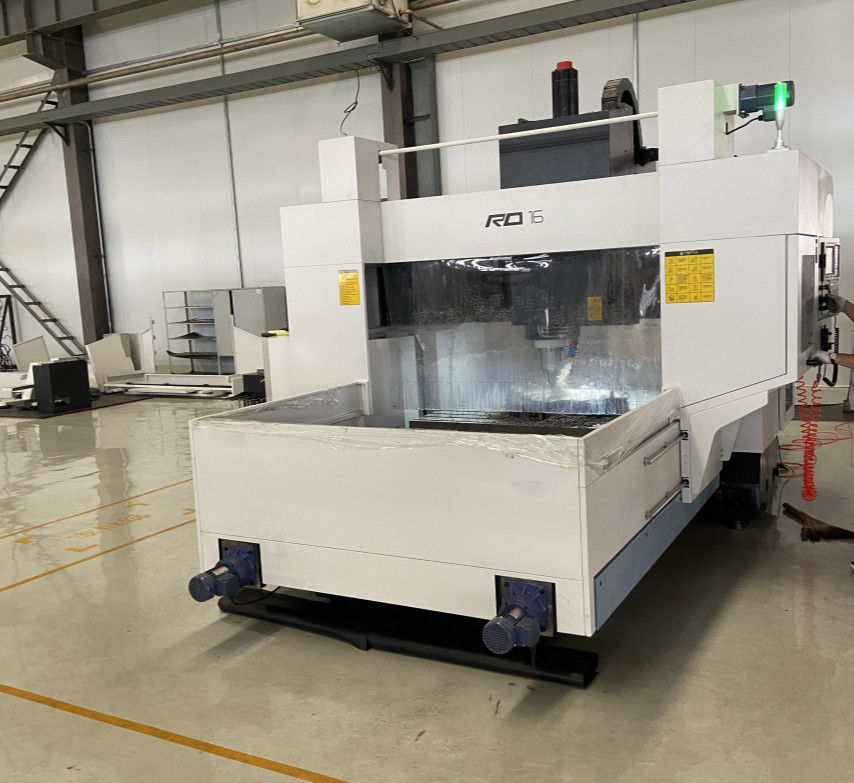

Eixo BT50 do centro fazendo à máquina de trituração do pórtico da máquina de perfuração do CNC RD20

A perfuração do pórtico do CNC e o centro fazendo à máquina RD20 de trituração alongam a máquina de perfuração do CNC BT50

Características de I.Machine:

A série do RD de produtos para as peças da eficiência elevada, exigências altas do disco da perfuração da estabilidade, na rigidez estrutural e na capacidade de furo e para melhorar a precisão do furo que processa a posição foi aperfeiçoada extremamente, fazendo lhe um modelo de otimização profissional que centra-se sobre aplicações da indústria.

1,1 estrutura principal

RD20 adota o quadro o mais estável do pórtico, a cama é arranjada com reforço interno, a estrutura da cama é grossa, o feixe aperfeiçoado de seção transversal é arranjado com o trilho de guia da etapa do grande período, a linha central de Z da sela de grande resistência adota seis estruturas de bloco da corrediça, de modo que a caixa do eixo tenha a rigidez estática e dinâmica alta. A máquina é composta das partes fundamentais principais, do sistema principal do movimento, do sistema do movimento de alimentação, do sistema auxiliar do armazenamento da ferramenta, do sistema pneumático, do sistema de lubrificação, do sistema de proteção, da remoção da microplaqueta e do sistema de refrigeração, o sistema de controlo elétrico e assim por diante.

1,2 partes fundamentais principais

O corpo, o worktable, a coluna, a sela e o headstock da cama de RD20 são feitos do ferro fundido HT300 cinzento de grande resistência, que tem a boas rigidez, absorção de choque e retenção da precisão.

Os artigos RD20 toda chaves são terminados por nossos centro fazendo à máquina, roughing e semi-revestimento do pórtico do CNC da empresa e importados do pentaedro japonês novo dos longmen da multi-função da máquina de Japão pelo centro fazendo à máquina (HF - 5 m) na oficina da temperatura constante para terminar o processo de terminação final, para se assegurar de que chave grande precisão fazendo à máquina, assegurando assim a precisão geométrica das máquina ferramenta.

1,3 sistema principal do movimento

O sistema principal do movimento RD20 adota o servo motor do eixo para conduzir através da correia, e a estrutura de conduzir o eixo mecânico é como segue:

A unidade do eixo é a peça do núcleo da máquina-instrumento. Adota a unidade do eixo da elevada precisão, modelo: BT50. O sistema principal do movimento adota o poder do servo motor do eixo de 15/18.5kW, a velocidade da saída máxima de 4000rpm, e o torque da saída de 214/255N.m.

1,4 sistema do movimento da alimentação

RD20 tem três eixos de alimentação lineares. O mecanismo de alimentação da três-linha central adota o servo motor da C.A. O acoplamento elástico da não-folga é conectado diretamente com o parafuso movimentador para realizar o movimento reciprocando de cada eixo.

1,5 sistema de proteção

O formulário protetor do trilho de guia RD20: A linha central de X é placa protetora de aço inoxidável da tração 201, linha central de Y é tampa do órgão, linha central de Z é placa de armadura de aço inoxidável para fornecer a proteção adequada para o sistema da alimentação; A proteção da máquina-instrumento é projetada e fabricada por nossa empresa. A área de operação da máquina-instrumento é completamente fechado assegurar o desempenho da segurança e da proteção durante a operação.

1,6 remoção e sistema de refrigeração da microplaqueta

O descarregamento da microplaqueta RD20 adota a gaiola encalhada dobro e após a microplaqueta da corrente que descarrega o dispositivo, microplaqueta que recebe o carro.

O sistema de refrigeração adota dois métodos refrigerando de refrigerar interno da ferramenta e de refrigerar externo. Refrigerar interno adota 20bar, sistema de alta pressão da filtragem da água do centro do alto-fluxo 65L/min, e refrigerar externo adota o caudal 67L/min e a cabeça de 27m para assegurar a confiança de refrigerar.

A configuração padrão da arma de água de alta pressão, pode melhor limpar os arquivamentos do ferro da máquina-instrumento.

1,7 sistema pneumático

RD20 adota componentes do controle pneumático com desempenho seguro e boa estabilidade para mudar a ferramenta para o eixo, o ar puro que fundem para o centro do eixo, e o gás comprimido seco e limpo para a pistola pneumática externo.

Parâmetros técnicos de II.Main

Lista da configuração de III.Main

IV.Why escolhem-nos

Pre-venda:
(1) em relação a suas procuras, a melhor máquina apropriada será recomendá-lo igualmente, o apoio personalizado da máquina;
(2) em relação a suas exigências do país, alguns certificados fornecerão para ajudá-lo afastamento. Como o CE, CO, FORM-A, FORM-E, FORM-F, certificado original assinado por Embassy.etc.
(3) toda a máquina será testada antes da entrega, e nós tomar-lhe-emos o vídeo e as imagens. Quando você a recebe, pode trabalhar diretamente.

Pós-venda
(1) nós forneceremos todo o sistema de controlo e o software opera manual, assim que você pode operar a máquina facilmente para consultá-la.
(2) todo o problema da máquina, você pode me perguntar em qualquer altura que, nós ajudá-lo-emos a resolver pela maneira em linha, ou o telefone, e-mail, vídeo remoto na primeira vez, se todo o estes não podem resolver seu problema, nosso coordenador irá a sua fábrica ajudá-lo no ponto.
A boa vinda a nossa fábrica para aprender como operar a máquina, um coordenador profissional junto com você, este serviço para livre.

Garantia:
Um ano para a máquina inteira, todas as partes exceto os materiais de consumo quebrados em relação à qualidade da máquina dentro de um ano, nós enviar-lhe-emos as peças para livre.
