Lugar de origem:
China
Marca:
HD TECH
Certificação:
ISO CE
Número do modelo:
RD16
Vídeo

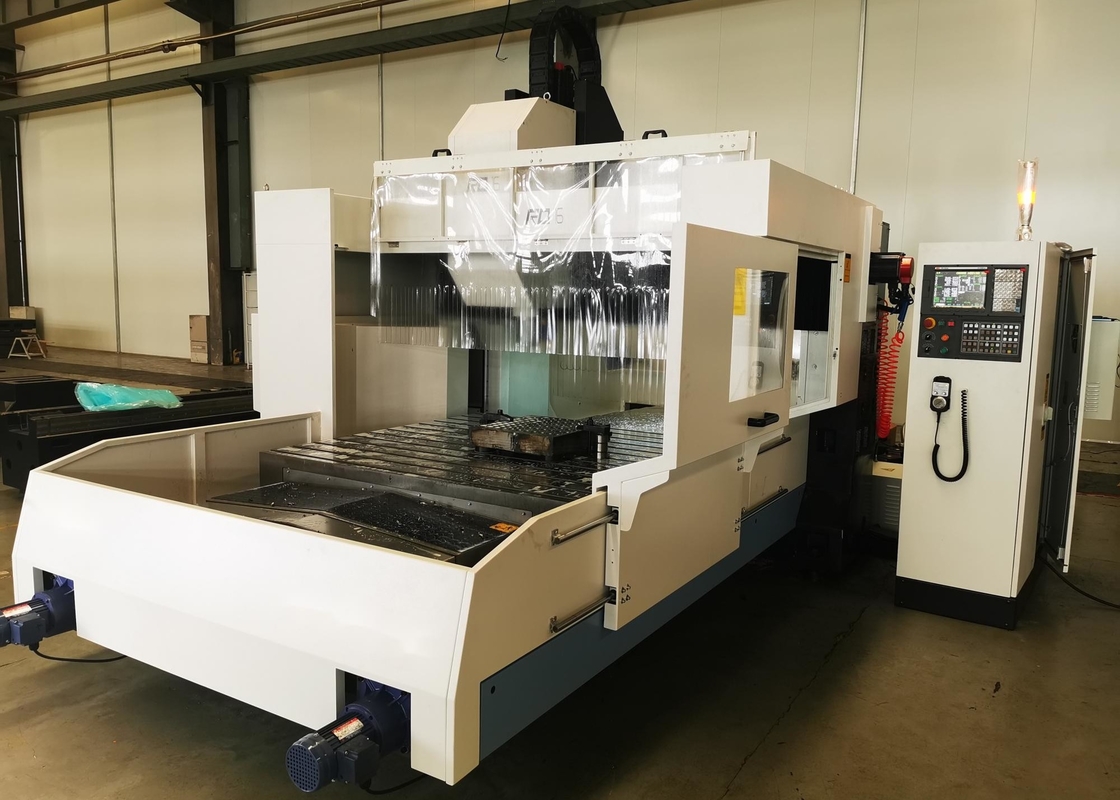

Perfuração do pórtico do CNC e worktable de trituração do centro fazendo à máquina que carregam 3000kgs RD16
Introdução de I.Product
Os produtos da série do RD são aperfeiçoados na rigidez estrutural, capacidade de furo e peças furo do melhoramento que processam a precisão da posição para cumprir as exigências de furo da eficiência elevada e da estabilidade alta do rolamento do gerencio, tubesheet da elevada precisão e outras da indústria, fazendo lhe um modelo aperfeiçoado profissional que centra-se sobre aplicações da indústria.
Parâmetros técnicos de II.Main
| Artigo | RD16 | RD20 | |
| Tamanho do Worktable | milímetro | 1600x1600 | 2000x2000 |
| Carga do Worktable | quilograma | 3000 | 4000 |
| Curso (X/Y/Z) | milímetro | 1600/1600/500 | 2000/2000/500 |
| Distância entre a cara da extremidade do eixo e o worktable | milímetro | 250-750 | 250-750 |
| Altura de passagem máxima do pórtico | milímetro | 550 | 550 |
| Máximo que passa a largura do pórtico | milímetro | 1800 | 2100 |
| Furo do atarraxamento do eixo | - | BT50 | BT50 |
| Velocidade do eixo | RPM | 10-4000 | 10-4000 |
| Poder do motor do eixo | quilowatt | 15/18.5 | 15/18.5 |
| Torque do eixo | N.m | 214/255 | 214/255 |
| Taxa de alimentação de trabalho máxima (X/Y/Z) | mm/min | 10000 | 10000 |
| Velocidade movente rápida (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Tipo do trilho de guia (X/Y/Z) | - | trilho de guia linear de 3 linhas centrais | trilho de guia linear de 3 linhas centrais |
| Tipo do compartimento da ferramenta | - | Compartimento servo | Compartimento servo |
| Número de ferramentas | PCes | 16 | 16 |
| Diâmetro máximo da ferramenta (ferramenta completa/espaço adjacente da ferramenta) | milímetro | Φ133/Φ200 | Φ133/Φ200 |
| Comprimento máximo da ferramenta | milímetro | 300 | 300 |
| Peso máximo da ferramenta | quilograma | 15 | 15 |
| Posicionando a precisão X/Y/Z (ISO 230-2) | milímetro | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Precisão de posicionamento repetitiva X/Y/Z (ISO 230-2) | milímetro | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Dimensões (L x W x H) | milímetro | 6500x5000x3400 | 7500x5500x3500 |
| Peso da máquina (líquido/bruto) | quilograma | 12500/13200 | 16500/17300 |
| Sistema de controlo | - | KND | KND |
Lista da configuração de III.Main
| NÃO. | Nome | Descrição da configuração | |
| RD16 | |||
| Especificação/nome | Observações | ||
| 1 | Sistema | Sistema de controlo numérico | Pequim KND |
| 2 | Eixo | BT 50-155//eixo central da tomada | Taiwan |
| 3 | Compartimento da ferramenta | BT50//16T//compartimento servo | China |
| 4 | Guia | XYZ: 45 | Taiwan HIWIN/PMI |
| 5 | Parafuso | XYZ: 5010 | Taiwan TBI |
| 6 | Rolamento | Rolamento de esferas angular do contato | Japão NSK |
| 7 | Acoplamento | GS38 | Japão NBK |
| 8 | Peças pneumáticas | Tratamento da fonte de ar, filtragem secundária hermética do eixo | SMC |
| 9 | Sistema de lubrificação | Bomba quantitativa da lubrificação da graxa | China |
| 10 | Transporte de microplaqueta | Transporte de microplaqueta da corrente | China |
| 11 | Sistema de refrigeração interno | Sistema refrigerando interno da filtragem de 20barras | China |
| 12 | Refrigerar elétrico da caixa | Permutador de calor elétrico do armário | China |
IV estrutura da máquina-instrumento
