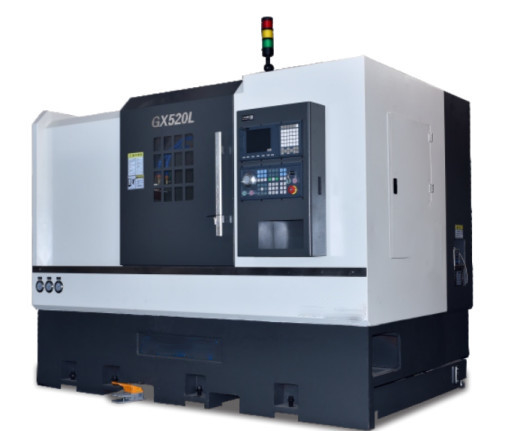

Centro de gerencio do CNC de GX520LI máquina 4500 RPM da cama de uma inclinação de 45 graus
Detalhes do produto
| Nome do produto: | Centro de gerencio GX520LI do CNC | Balanço máximo sobre a cama: | 500mm |
|---|---|---|---|
| Diâmetro fazendo à máquina máximo (tipo do disco): | 460mm | Diâmetro fazendo à máquina máximo (tipo do eixo): | 300MM |
| Comprimento de Max Processing: | 1000mm | Distância entre centros: | 1080mm |
| Tipo do nariz do eixo: | A2-6 | Poder do motor do eixo: | 11kw |
| Diâmetro da barra: | 52MM | Peso: | 5500kgs |
| Destacar |
Torno inclinado de gerencio do CNC da cama,Torno da cama de uma inclinação de 45 graus,Máquina de gerencio da torreta do CNC |
||
Descrição do produto
Centro de gerencio GX520LI do CNC máquina 4500 RPM da cama de uma inclinação de 45 graus
Introdução de I.Product
A estrutura da cama da máquina usa o ferro fundido de grande resistência de Meehanite que forma e tem a estrutura da cama 45°slant com equilíbrio térmico design.thus que a máquina tem os seguintes caráteres: elevado desempenho, estabilidade e fácil de operar altos flexivelmente. Poderia realizar o processamento de gerencio de interno e de externalcircular
a superfície, superfície cônica, é de superfície, endface (linhas do sistema da polegada, linhas métricas, linha do atarraxamento e linha), furando, alargar, furando um furo e assim por diante. A máquina é apropriada para a parte maciça do trabalho de processamento na oficina.
II. parâmetros técnicos principais
| NÃO. | Artigo | Unidade | Parâmetro |
| 1 | Balanço máximo sobre a cama | milímetro | 500 |
| 2 | Diâmetro fazendo à máquina máximo (tipo do disco) | milímetro | 460 |
| 3 | Diâmetro fazendo à máquina máximo (tipo do eixo) | milímetro | 300 |
| 4 | Comprimento de processamento máximo | milímetro | 1000 |
| 5 | Distância entre centros | milímetro | 1080 |
| 6 | Tipo do nariz do eixo | A2-6 (A2-8 opcional) | |
| 7 | Poder do motor do eixo | Quilowatt | 11 |
| 8 | Mandril/cilindro de gerencio do óleo | 8 polegadas | |
| 9 | Velocidade do eixo | RPM | 4500 (A2-8 eixo 3000) |
| 10 | Diâmetro de furo do eixo | milímetro | 66 (A2-8 eixo 80) |
| 11 | Diâmetro da barra | milímetro | 52 (A2-8 eixo 65) |
| 12 | Especificações do parafuso da linha central de X/Z | 4010/4010 | |
| 13 | Curso do limite da linha central de X | milímetro | 300 |
| 14 | Especificações do trilho da linha central de X/Z | 45/45 | |
| 15 | Curso do limite da linha central de Z | milímetro | 1050 |
| 16 | Taxa movente rápida da linha central de X/Z | m/min | 20 |
| 17 | Servo motor da linha central de X/Z | Nanômetro | 18/18 |
| 18 | Servo motor da linha central do poder | Nanômetro | 15 |
| 19 | Precisão de repetição da linha central de X/Z | milímetro | ±0.003 |
| 20 | Linha central de X/Z que posiciona a precisão | milímetro | ±0.005 |
| 21 | Torreta | torreta do poder 12-station | |
| 22 | Especificação da luva do Tailstock | MT-5 | |
| 23 | Curso da luva do Tailstock | milímetro | 100 |
| 24 | Length*width*height | milímetro | 3220x1950x2130 |
| 25 | Torne mais pesado (peso aproximado) | quilograma | 5500 |
III. lista principal da configuração
| Configuração padrão | |||
| Os acessórios nomeiam | Tipo | Observações | |
| Sistema do CNC | Taiwan | Syntec 22TA | |
| Motorista do eixo | Taiwan | Syntec | |
| Servo motor da linha central de X/Z | Taiwan | Syntec | Controle do ônibus |
| Eixo | Taiwan | Luo Li/Dan Quan | |
| Rolamento do eixo | Japão | NSK | |
| Rolamento da haste do parafuso | empreendimento misto | THT | |
| trilho de guia linear | Taiwan | PMI/HIWIN | Linha central de X: 45 rolos Linha central de Z: 45 rolos |
| parafuso da bola | Taiwan | PMI/HIWIN | Linha central de X: 4010 Linha central de Z: 4010 |
| Cilindro giratório oco | feito em China | KEPUTE | |
| Mandril hidráulico oco | Taiwan | Qiandao/Tongfu | |
| Torreta axial do poder | Taiwan | Coração King Kong | |
| Sistema de lubrificação automático | feito em China | Corrida Liang Sheng de Hu | |
| Sistema de refrigeração | Jing Jiang/Luo Kai | ||
| permutador de calor | Lingji | ||
| Lâmpada do alarme | De alta qualidade doméstico | ||
| elétrico | Chint | ||
| Manual técnico | |||
| Manual mecânico do uso e da manutenção, manual elétrico, certificado, lista de embalagem, manual da operação de sistema (arquivo eletrônico), manual da programação de sistema (arquivo eletrônico) | |||
Amostras de IV.Processing
