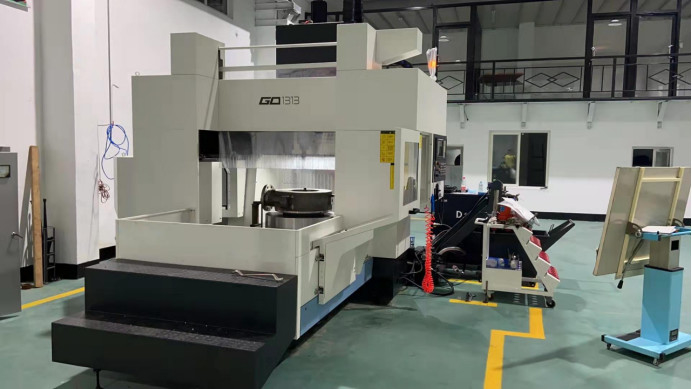

Tipo formulário de trituração de furo BT50 do pórtico GD1313 da ferramenta do centro fazendo à máquina do CNC

Tipo perfuração do pórtico GD1313 do CNC e formulário de trituração BT50 da ferramenta do centro fazendo à máquina

1. Descrição da máquina:

1,1 estrutura principal da máquina

GD1007 adota o quadro o mais estável do pórtico, a cama é arranjada com reforçadores, e a estrutura da cama é grossa. O feixe aperfeiçoado de seção transversal é arranjado com o trilho de guia pisado grande-período, e a z-linha central da sela de grande resistência é construída com bloco da seis-corrediça, que faz o headstock com estática alta e rigidez dinâmica. A máquina é composta das partes fundamentais principais, do sistema principal do movimento, do sistema do movimento de alimentação, do sistema auxiliar do armazenamento da ferramenta, do sistema pneumático, do sistema de lubrificação, do sistema de proteção, da remoção da microplaqueta e do sistema de refrigeração, o sistema de controlo elétrico e assim por diante.

1,2 partes fundamentais principais de máquina

As grandes partes GD1313 chaves principais da cama, tabela, coluna, sela, material da caixa do eixo são o ferro fundido HT300 cinzento de grande resistência, com boas rigidez e absorção de choque, boa retenção da precisão.

Os artigos GD1313 toda chaves são terminados por nossos centro fazendo à máquina, roughing e semi-revestimento do pórtico do CNC da empresa e importados do pentaedro japonês novo do pórtico da multi-função da máquina de Japão pelo centro fazendo à máquina (HF - 5 m) na oficina da temperatura constante para terminar o processo de terminação final, para se assegurar de que chave grande precisão fazendo à máquina, assegurando assim a precisão geométrica das máquina ferramenta.

1,3 sistema principal do movimento de máquina

O sistema principal do movimento GD1313 adota o servo motor do eixo através da movimentação de correia, conduzindo a estrutura mecânica do eixo, os detalhes é como segue:

A unidade do eixo é a peça do núcleo da máquina-instrumento, usando a unidade do eixo da elevada precisão, modelo: BT50, o sistema principal do movimento adota o poder de 15/18.5kW, estrutura do servo motor do eixo da transmissão é a movimentação de correia, a velocidade de 4000RPM, torque da saída máxima da saída de 214/255N.m.

1,4 sistema do movimento da alimentação da máquina

GD1313 tem um total de três eixos de alimentação lineares. O mecanismo de alimentação da três-linha central adota o servo motor da C.A. O acoplamento elástico da não-folga é conectado diretamente com o parafuso movimentador para conduzir diretamente o parafuso da bola para girar e realizar o movimento reciprocando de cada eixo.

1,5 compartimento da máquina-instrumento:

GD1313 adota o compartimento servo caseiro da ferramenta da fábrica, o método da mudança da ferramenta é confiança in situ, alta, mudança rápida da ferramenta; Os parâmetros específicos do compartimento da ferramenta são como segue:

Formulário ................................. BT50 da ferramenta

Quantidade do armazenamento do compartimento ...... . ........................ 16pcs

Diâmetro máximo (ferramenta completa/ferramenta adjacente vazia)… ........ Φ 133/Φ 200 milímetros

Comprimento máximo ........................ 300mm da ferramenta

Peso máximo da ferramenta ................................ 15KG

1,6 sistema de proteção da máquina-instrumento

Formulário da proteção do trilho GD1313: a X-linha central é placa protetora de aço inoxidável da tração 201, Y-linha central é a tampa do órgão, a Z-linha central é flocos de aço inoxidável de uma armadura fornece a proteção adequada para o sistema da alimentação; a proteção da máquina da máquina-instrumento é projetada e fabricada por nossa empresa, área de operação da máquina-instrumento usando um formulário completamente fechado para assegurar o desempenho da segurança e da proteção durante a operação.

1,7 remoção e sistema de refrigeração da microplaqueta da máquina-instrumento

A microplaqueta GD1313 USA a gaiola do twisted pair e o dispositivo traseiro da remoção da microplaqueta da corrente, pegara migalhas.

O sistema de refrigeração adota dois métodos refrigerando de refrigerar interno da ferramenta e de refrigerar externo. Refrigerar interno adota 20bar, sistema de alta pressão da filtragem da água do centro do alto-fluxo 65L/min, e refrigerar externo adota o caudal 67L/min e a cabeça de 27m para assegurar a confiança de refrigerar.

A configuração padrão da arma de água de alta pressão, pode melhor limpar os arquivamentos do ferro da máquina-instrumento.

1,8 sistema pneumático da máquina

GD1007 adota componentes do controle pneumático com desempenho seguro e boa estabilidade para mudar a ferramenta para o eixo, o ar puro que fundem para o centro do eixo, e o ar comprimido seco e limpo para a pistola pneumática externo.

1,9 sistema de controlo elétrico da máquina-instrumento

GD1007 escolhem o sistema do CNC de KND K2100, o software básico têm uma riqueza da função de detecção do alarme, podem obstruir a falha a tempo para expandir mais, extremamente reduzir o risco de dano de equipamento e dos ferimentos pessoais, a máquina que os elementos elétricos principais adotam doméstico e os tipos famosos internacionais, qualidade elétrica superior das peças, desempenho estável, garantem a estabilidade da operação sem problemas longa da máquina-instrumento.

parâmetros 2.Main técnicos

lista da configuração 3.Main
