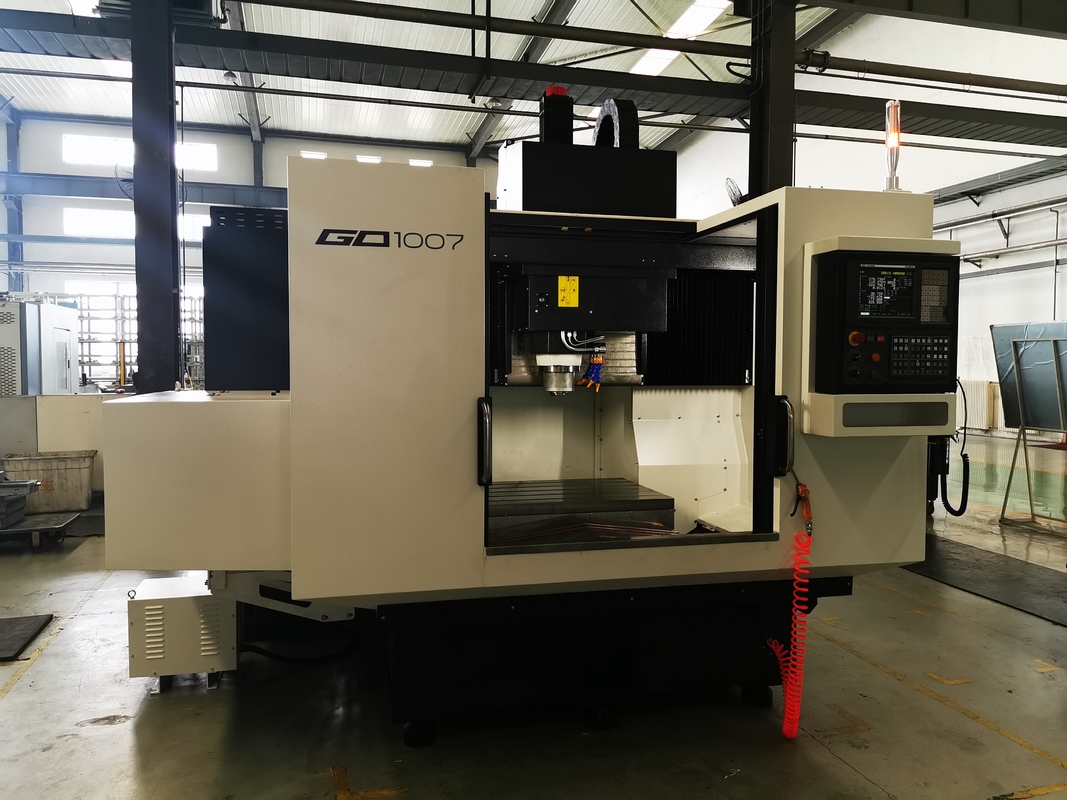

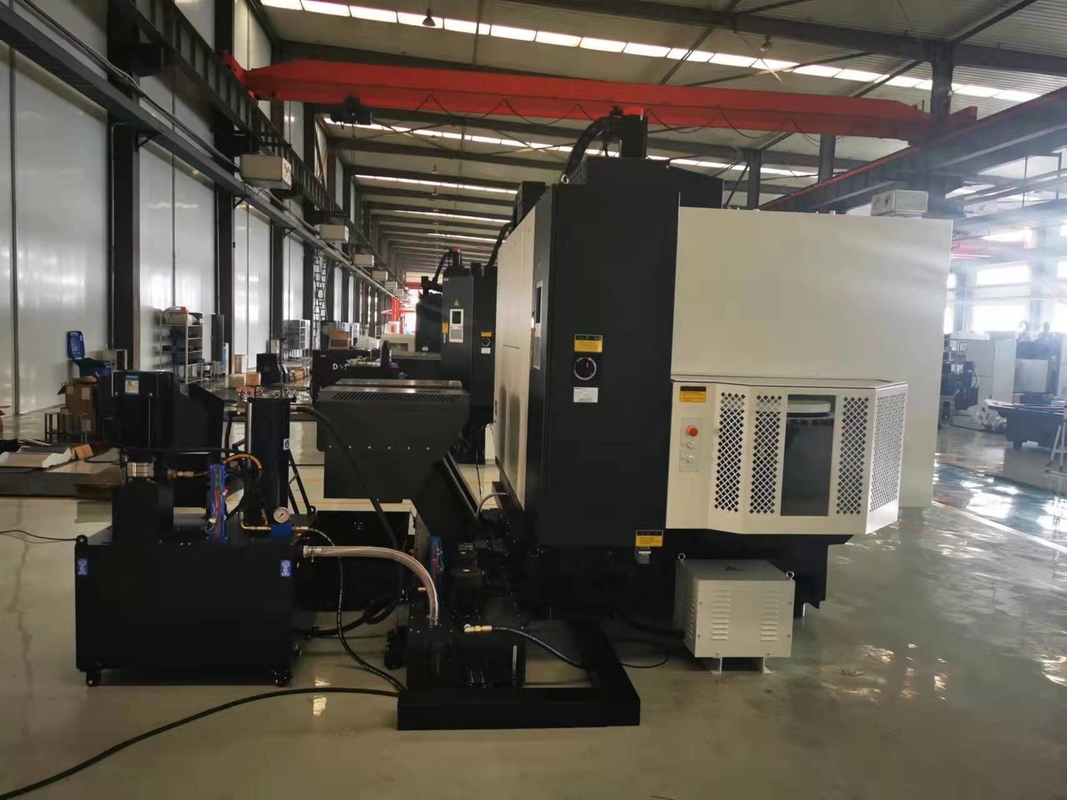

Tipo centro fazendo à máquina GD1007 do pórtico de trituração da máquina de perfuração do CNC

Tipo perfuração do pórtico do CNC e centro fazendo à máquina de trituração GD1007

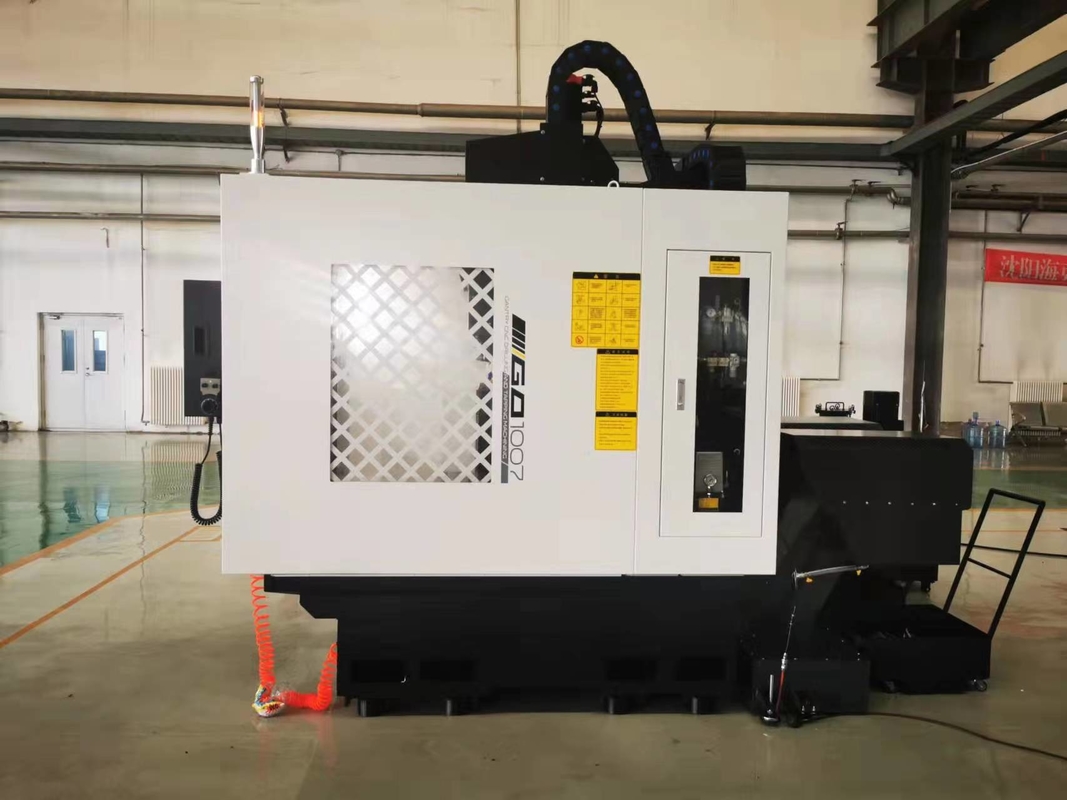

1. Descrição da máquina:

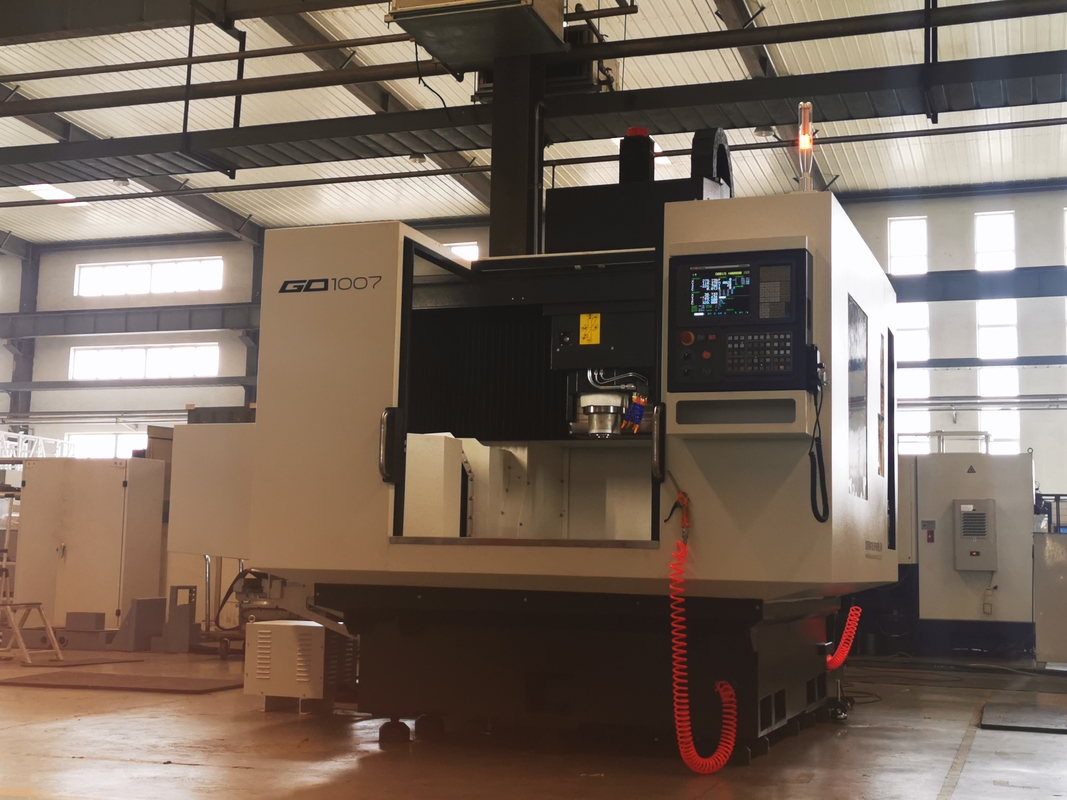

1,1 estrutura principal da máquina

GD1007 adota o quadro o mais estável do pórtico, a cama é arranjada com reforçadores, e a estrutura da cama é grossa. O feixe aperfeiçoado de seção transversal é arranjado com o trilho de guia pisado grande-período, e a z-linha central da sela de grande resistência é construída com bloco da seis-corrediça, que faz o headstock com estática alta e rigidez dinâmica. A máquina é composta das partes fundamentais principais, do sistema principal do movimento, do sistema do movimento de alimentação, do sistema auxiliar do armazenamento da ferramenta, do sistema pneumático, do sistema de lubrificação, do sistema de proteção, da remoção da microplaqueta e do sistema de refrigeração, o sistema de controlo elétrico e assim por diante.

1,2 partes fundamentais principais de máquina

As grandes partes GD1007 chaves principais da cama, tabela, coluna, sela, material da caixa do eixo são o ferro fundido HT300 cinzento de grande resistência, com boas rigidez e absorção de choque, boa retenção da precisão.

Os artigos GD1007 toda chaves são terminados por nossos centro fazendo à máquina, roughing e semi-revestimento do pórtico do CNC da empresa e importados do pentaedro japonês novo do pórtico da multi-função da máquina de Japão pelo centro fazendo à máquina (HF - 5 m) na oficina da temperatura constante para terminar o processo de terminação final, para se assegurar de que chave grande precisão fazendo à máquina, assegurando assim a precisão geométrica das máquina ferramenta.

1,3 sistema principal do movimento de máquina

O sistema principal do movimento GD1007 adota o servo motor do eixo através da movimentação de correia, conduzindo a estrutura mecânica do eixo, os detalhes é como segue:

A unidade do eixo é a peça do núcleo da máquina-instrumento, usando a unidade do eixo da elevada precisão, modelo: BT50, o sistema principal do movimento adota o poder de 15/18.5kW, estrutura do servo motor do eixo da transmissão é a movimentação de correia, a velocidade de 4000RPM, torque da saída máxima da saída de 214/255N.m.

1,4 sistema do movimento da alimentação da máquina

GD1007 tem um total de três eixos de alimentação lineares. O mecanismo de alimentação da três-linha central adota o servo motor da C.A. O acoplamento elástico da não-folga é conectado diretamente com o parafuso movimentador para conduzir diretamente o parafuso da bola para girar e realizar o movimento reciprocando de cada eixo.

1,5 compartimento da máquina-instrumento:

GD1007 adota o compartimento servo caseiro da ferramenta da fábrica, o método da mudança da ferramenta é confiança in situ, alta, mudança rápida da ferramenta; Os parâmetros específicos do compartimento da ferramenta são como segue:

Formulário ................................. BT50 da ferramenta

Quantidade do armazenamento do compartimento ...... . ........................ 16pcs

Diâmetro máximo (ferramenta completa/ferramenta adjacente vazia)… ........ Φ 133/Φ 200 milímetros

Comprimento máximo ........................ 300mm da ferramenta

Peso máximo da ferramenta ................................ 15KG

1,6 sistema de proteção da máquina-instrumento

Formulário da proteção do trilho de guia GD1007: A linha central x é tampa do órgão, linha central de Y é placa protetora de aço inoxidável da tração 201, linha central de Z é placa de armadura de aço inoxidável para fornecer a proteção adequada para o sistema da alimentação; A proteção da máquina-instrumento é projetada e fabricada por nossa empresa. A área de operação da máquina-instrumento é completamente fechado assegurar o desempenho da segurança e da proteção durante a operação.

O coletor padrão da névoa do óleo, reduz a descarga da névoa ao fora da máquina.

1,7 remoção e sistema de refrigeração da microplaqueta da máquina-instrumento

A descarga da microplaqueta de GD1007 adota o dispositivo dobro e a microplaqueta da descarga da microplaqueta da corrente que recebem o carro.

O sistema de refrigeração adota dois métodos refrigerando de refrigerar interno da ferramenta e de refrigerar externo. Refrigerar interno adota 20bar, sistema de alta pressão da filtragem da água do centro do alto-fluxo 65L/min, e refrigerar externo adota o caudal 67L/min e a cabeça de 27m para assegurar a confiança de refrigerar.

A configuração padrão da arma de água de alta pressão, pode melhor limpar os arquivamentos do ferro da máquina-instrumento.

1,8 sistema pneumático da máquina

GD1007 adota componentes do controle pneumático com desempenho seguro e boa estabilidade para mudar a ferramenta para o eixo, o ar puro que fundem para o centro do eixo, e o ar comprimido seco e limpo para a pistola pneumática externo.

1,9 sistema de controlo elétrico da máquina-instrumento

GD1007 escolhem o sistema do CNC de KND K2100, o software básico têm uma riqueza da função de detecção do alarme, podem obstruir a falha a tempo para expandir mais, extremamente reduzir o risco de dano de equipamento e dos ferimentos pessoais, a máquina que os elementos elétricos principais adotam doméstico e os tipos famosos internacionais, qualidade elétrica superior das peças, desempenho estável, garantem a estabilidade da operação sem problemas longa da máquina-instrumento.

parâmetros 2.Main técnicos

3. Lista principal da configuração
