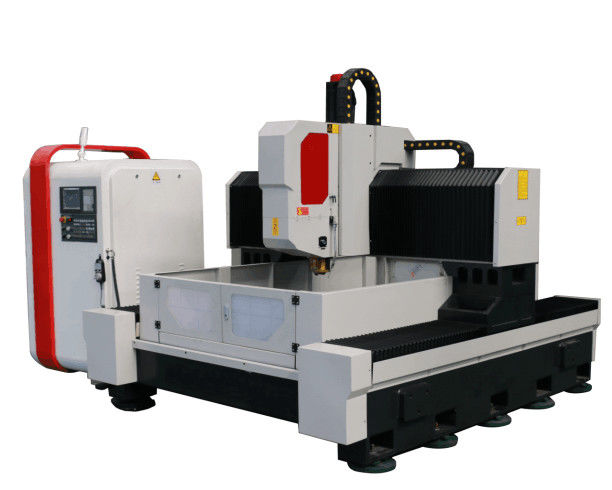

Processamento fazendo à máquina de alta velocidade do metal HD-1515 da trituração da máquina de perfuração do CNC

Perfuração do NC e processamento de alta velocidade do metal da máquina de trituração HD-1515

1,0. Finalidade do equipamento:

A perfuração do CNC e a série da máquina de trituração são usadas principalmente para a perfuração e o processamento eficientes dos workpieces com espessura dentro da escala eficaz, tal como a placa lisa, flange, disco, anel e assim por diante. Através dos furos e dos furos cegos pode ser furado nas peças materiais simples e em materiais compostos. O processo fazendo à máquina da máquina-instrumento é digitalmente - controlado e a operação é muito conveniente. Pode realizar automático, a elevada precisão, a multi variedade e a produção em massa. A fim encontrar as necessidades de processamento de usuários diferentes, a empresa desenvolveu uma variedade de produtos finalizados. Além do que modelos convencionais, podem igualmente ser projetados e personalizado de acordo com as necessidades reais de usuários.

2,0. Estrutura do equipamento:

O equipamento é composto principalmente do worktable da cama, pórtico móvel, sela deslizante móvel, perfuração e cabeça de trituração do poder, dispositivo automático da lubrificação e dispositivo protetor, dispositivo refrigerando de circulação, sistema de controlo digital, sistema elétrico, etc. O par duro de rolamento do trilho é apoiado e guiado, e o par do parafuso movimentador da precisão é conduzido. A máquina-instrumento tem a precisão de posicionamento alta e repeta posicionando a precisão.

2,1. Tabeladacama:

A cama é uma construção de aço integral, com tratamento e revestimento de moderação secundários. Tem a boa dinâmica e rigidez estática e nenhuma deformação. O worktable adota a estrutura da carcaça, e há um sulco T-dado forma com disposição de terminação razoável no plano para apertar workpieces. os sulcos T-dados forma são arranjados na cama. O sistema de condução é conduzido por pares do servo motor da C.A. e do parafuso da bola da precisão em ambos os lados para fazer o movimento do pórtico no sentido da x-linha central. Os parafusos ajustáveis são distribuídos na parte inferior da cama, que pode facilmente ajustar o nível da bancada da cama.

2,2. Pórticomóvel:

O pórtico móvel é feito do ferro cinzento 250, e dois pares lineares de rolamento do trilho de guia com capacidade de carregamento ultra-alta são instalados na parte dianteira do pórtico. Um grupo de pares do parafuso da bola da precisão e de um servo motor para fazer o movimento da placa da corrediça da cabeça do poder no sentido da y-linha central, e a cabeça de furo do poder são instalados na placa da corrediça da cabeça do poder. O movimento do pórtico é realizado pela rotação do parafuso da bola no parafuso da bola conduzido pelo servo motor através do acoplamento da precisão.

2,3. Selamovente:

A sela deslizante movente é uma divisória estrutural do ferro fundido da precisão. Duas tabelas de deslizamento duras do trilho do CNC com capacidade de carregamento ultra-alta, um grupo de pares do parafuso da bola da precisão e um redutor planetário da elevada precisão são instaladas na sela deslizante, que são conectados com o servo motor para conduzir a cabeça de furo do poder para se mover no sentido da z-linha central, para realizar as ações de rapidamente para a frente, o trabalho para a frente, rapidamente para trás e os parar da cabeça do poder. Tem as funções da microplaqueta automática que quebram, a remoção da microplaqueta e a pausa.

2,4. Cabeçadefurodopoder:

A cabeça de furo do poder adota um motor servo especial do eixo, que conduza o eixo especial da precisão reduzindo a velocidade e aumentando o torque através da correia síncrono dentada. O eixo adota o tipo cinco contato angular japonês da parte traseira dois da parte dianteira três da fileira que carrega realizar a mudança stepless da velocidade. O eixo é equipado com um sistema pneumático da mudança da ferramenta para fazer a ferramenta mudar rápido e conveniente. É conduzido pelo servo motor e pelo parafuso da bola. 10. A y-linha central pode ser ligada, e o controle de circuito fechado é adotado semi, que pode realizar as funções da interpolação linear e circular. A extremidade do eixo é furo afilado BT40, equipado com a junção giratória de alta velocidade dos rotofos italianos, que pode usar a broca de alta velocidade de u (broca violenta) e o bocado de retirada do núcleo à água do centro.

2,5. Dispositivoautomáticodalubrificaçãoedispositivoprotetor:

A máquina-instrumento é equipada com o dispositivo automático positivo original da lubrificação da pressão parcial do deslocamento de Taiwan, que pode automaticamente lubrificar os pares moventes tais como o trilho de guia, o parafuso movimentador e a cremalheira, sem o ângulo inoperante, para assegurar a vida útil da máquina-instrumento. A x-linha central e a Y-linha central da máquina-instrumento são equipadas com as tampas protetoras da poeira-prova, e os defletores impermeáveis do respingo são instalados em torno do worktable.

2,6. Sistema de controlonuméricodigitalcompleto:

2.6.1. Com a microplaqueta que quebra a função, a microplaqueta que quebra o tempo e o ciclo pode ser ajustada na relação homem-máquina.

2.6.2. Quando o cortador é levantado à parte superior da broca, o cortador pode ser aumentado para a altura de corte rapidamente, e então o cortador pode ser aumentado para a parte superior da broca, e então o cortador pode ser aumentado para a altura de corte automaticamente.

2.6.3. A caixa de controle da operação centralizada e a unidade handheld adotam o sistema de controlo numérico, e são equipadas com a relação de USB e o LCD. A fim facilitar programar, o armazenamento, a exposição e uma comunicação, a relação da operação têm as funções do diálogo homem-máquina, compensação do erro, alarme automático e assim por diante.

2.6.4. O equipamento tem as funções do ensaio da posição do furo e da re inspeção antes de processar, que é muito conveniente de se operar.

parâmetros 3.0.Technical
