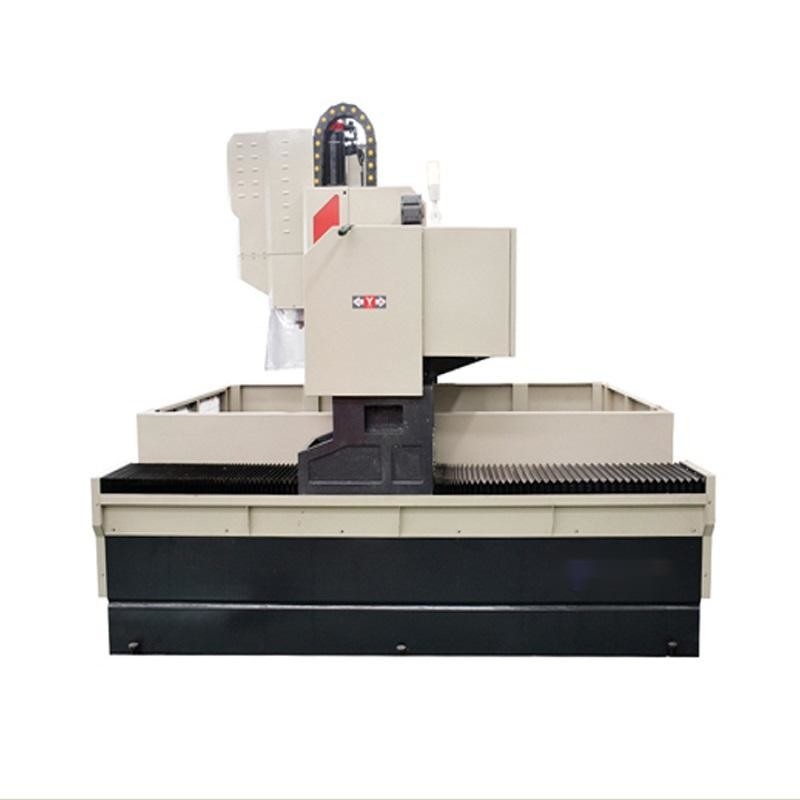

perfuração do CNC 7.5Kw e máquina de trituração para as peças planas HD-1010

Perfuração do CNC e workpiece máximo size1000*1000mm da máquina de trituração HD-1010
1, finalidade da máquina-instrumento:
A máquina de perfuração do CNC é usada principalmente furando/escarear/chanfrar/batendo e moendo claro da cara da extremidade do disco e das peças planas.
2, estrutura da máquina-instrumento
1. A máquina-instrumento é composta principalmente da cama, do worktable, do pórtico, da cabeça do poder, da tabela giratória, do sistema do CNC, do sistema de refrigeração, etc.
2. A máquina de perfuração do CNC do pórtico adota o formulário de mover-se do worktable e do pórtico da cama fixa.
(estrutura do pórtico da absorção de choque)

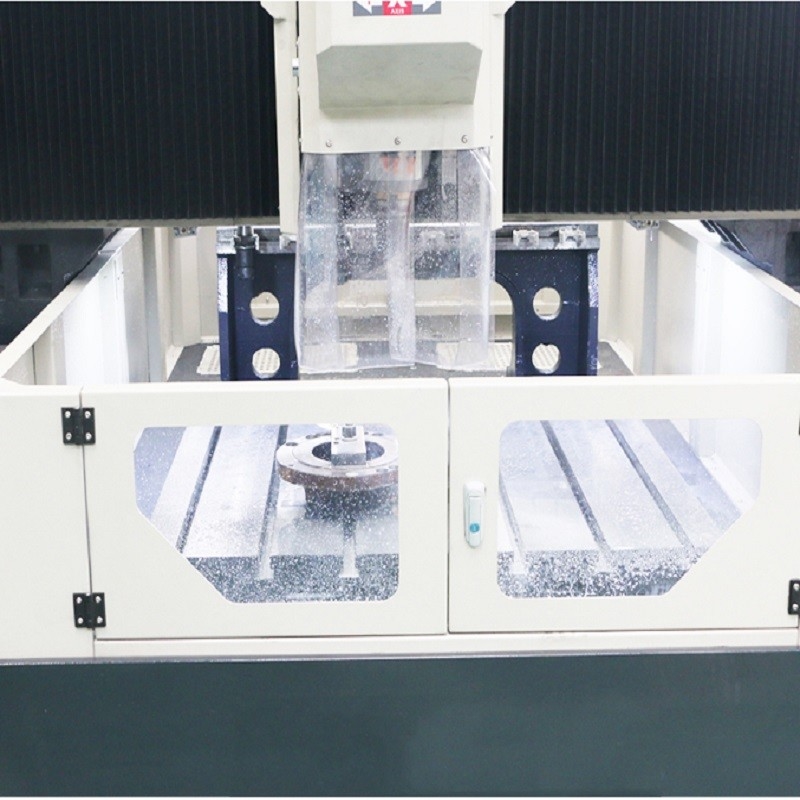

3. A cama, a coluna, o worktable e o pórtico são peças estruturais do molde HT250, e o suporte é peças soldadas da tubulação retangular. Antes de processar, é recozido na alta temperatura, e é recozido então duas vezes após semi o revestimento que faz à máquina para remover o esforço, e para terminá-lo então fazer à máquina, que pode assegurar a estabilidade da precisão da máquina-instrumento. O worktable inteiro do ferro fundido é usado para terminar moer o T-sulco na superfície da cama, e a moedura da precisão do CNC da superfície da tabela é assegurada.

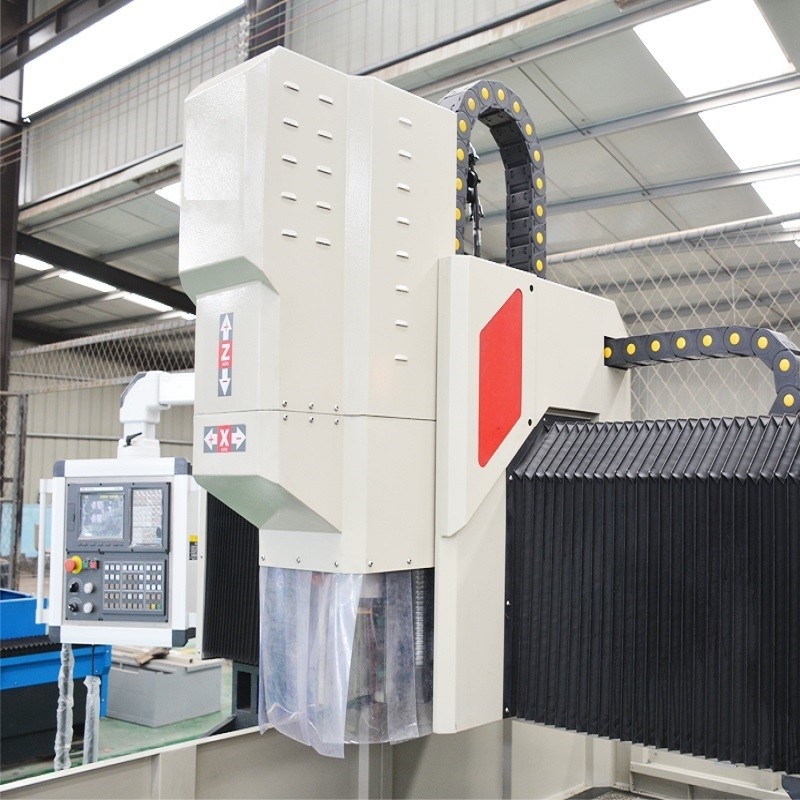

4. A máquina de perfuração do CNC do pórtico tem quatro machados do CNC. O corpo de máquina é equipado com o trilho de guia linear pesado. O pórtico pode mover-se longitudinalmente ao longo do trilho de guia (linha central de x). A viga mestre do pórtico é equipada igualmente com o trilho de guia linear. A placa da corrediça pode mover-se horizontalmente ao longo do trilho de guia (linha central de Y). A placa da corrediça é equipada com uma corrediça. A cabeça do poder pode mover-se verticalmente na placa da corrediça (linha central de Z). O X, y, machados de z é toda a movimentação do servo motor do CNC e do parafuso da bola. A um-linha central é equipada com uma tabela giratória da precisão.
5. O eixo principal da cabeça do poder adota o eixo da precisão e é conduzido pelo motor servo do eixo, que pode ser ajustado steplessly de acordo com as necessidades. O eixo pode ser apertado com o cortador mordido da torneira ou de trituração através do mandril BT40, e ser equipado com o cilindro de perfuração pneumático para realizar uma mudança chave da ferramenta, uma precisão mais alta e o corte de alta velocidade.
6. A máquina-instrumento adota refrigerar de água, equipado com a fonte do líquido refrigerante, a recuperação, o sistema da circulação, e o sistema de lubrificação automático do óleo para assegurar o trabalho eficaz liso e a longo prazo do guia e do parafuso lineares da bola. (equipado com o eixo interno de alta velocidade da tomada da água)
Pode usar ferramentas centrais da água, tais como a broca de u, a broca da pá, a broca da coroa, a broca refrigerando interna da liga, a broca de retirada do núcleo, etc.)
7. O sistema de controlo adota o sistema do CNC de Kande, a movimentação elétrica adota a movimentação do servo motor da série do valor absoluto da elevada precisão, equipada com a relação RS232 e a tela de projeção a cores, relação chinesa da operação, campo/workpiece externo da entrada de USB, operação fácil, equipada com o volante de alta velocidade digital completo, faz sua operação mais conveniente e rápida.
A fim assegurar a confiança da máquina-instrumento, as partes fundamentais são produtos de alta qualidade importados, consideram a lista de peças importadas.
3, ambiente operacional da máquina-instrumento:
Fonte de alimentação: ± trifásico 10% de AC380V, 50 hertz de ± 1, ou temperatura personalizada, ambiental: 0 ° ~ ° 45
4, parâmetros técnicos:



5, catálogodepeçasprincipal



1. Os fabricantes acima de apoio são os fornecedores designados da empresa. Em caso das circunstâncias especiais, ambos os partidos podem negociar com o partido A e concordar em escrever que os produtos do mesmo nível podem ser substituídos, mas o padrão de qualidade não será mais baixo do que os fornecedores acima.
2. A configuração específica pode igualmente ser ajustada de acordo com as necessidades de usuários.
