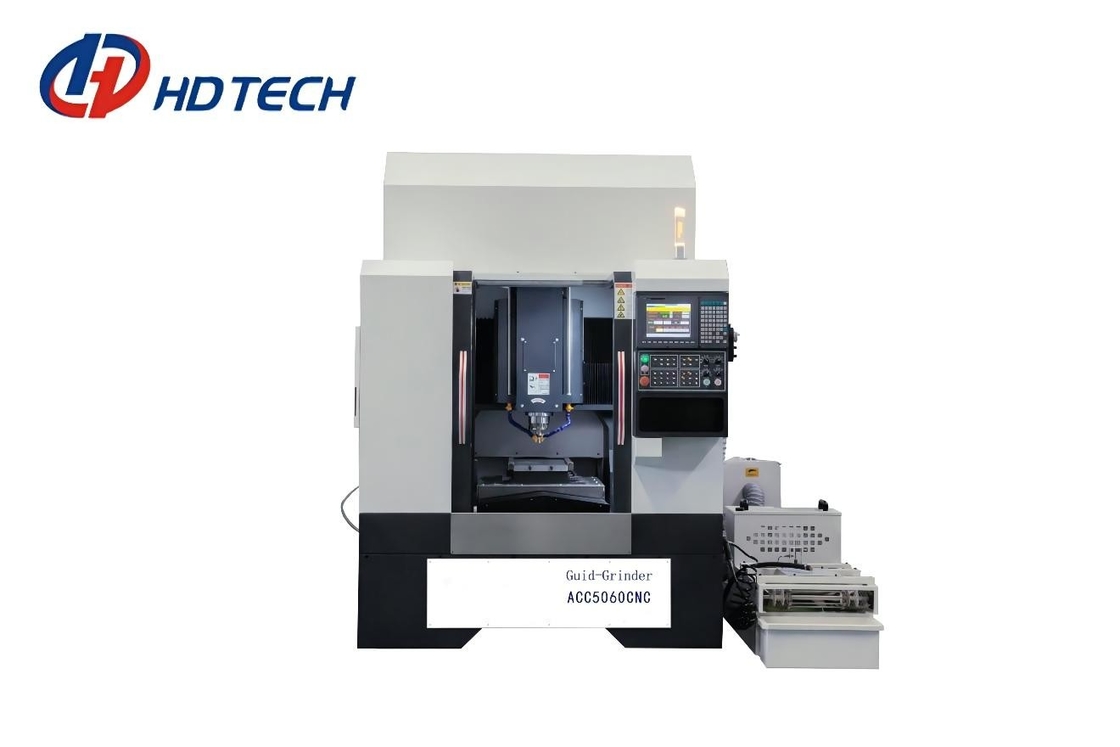

Máquina de moedura de superfície vertical do eixo do CNC 5060 600 x 250 milímetros
Detalhes do produto
| Nome do produto: | Máquina de moedura especial do slider linear do guia 5060CNC | Tamanho do Worktable: | 600x250mm |
|---|---|---|---|
| Alimentação de Min.vertical da roda de moedura: | 0.001mm | Max.distance da superfície da tabela para alongar o centro : | 250mm |
| Tamanho da roda: | Fornecido pelo comprador | Velocidade do eixo: | 0-40000rpm |
| Aspereza de superfície do espécime processado: | Μm Ra0.4 | Peso líquido da máquina: | 5000kg |
| Destacar |
Máquina de moedura de superfície vertical do CNC,Máquina de moedura de superfície vertical de 600 x 250 milímetros,Moedor de superfície do eixo vertical do CNC |
||
Descrição do produto
Do slider linear do guia de MNK-5060CNC máquina de moedura especial
Disposição total
1. Cama mineral da estrutura do pórtico da linha central vertical.
2. coordenada com a haste da ligação do trilho do fio para o movimento direto.
Características estruturais:
1. As peças estruturais principais são feitas da carcaça mineral, com boas força, absorção de choque e resistência térmica
2. Esta máquina-instrumento é usada para o slider que mói, e o trabalho feito com ferramentas especial pode ser projetado de acordo com exigências de cliente;
3. A cabeça de moedura da máquina-instrumento adota uma estrutura vertical, que seja uma estrutura vertical com o worktable;
4. conduzido por um servo motor, tem as vantagens da elevada precisão e do posicionamento exato da repetição;
5. O molho da roda de moedura é um modo de pingamento de ponto fixo servo-controlado, que possa aumentar a velocidade de pingamento da roda de moedura nova; melhore o revestimento
PARÂMETROS TÉCNICOS
| Artigo | Unidade | MNK-5060CNC | |
| Área de tabela do funcionamento | milímetro | 600×250 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 250 | |
| Tamanho da roda | milímetro | Fornecido pelo comprador | |
| Velocidade do eixo | (RPM/min) | 0-40000 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Servo motor da linha central de Z | (W) | 2400 | |
|
Servo motor da linha central de X /Y |
(W) | 2400 | |
| Vestindo o servo motor da linha central | (W) | 1700 | |
| Motor nivelado | (Hp×p) | 1/2×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.4 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | ≤0.002 | |
| Tamanho da máquina (L×W×H) | milímetro | 2500×2500×2400 | |
| Peso líquido da máquina | quilograma | 5000 | |
| Peso de efetivação da máquina | quilograma | 5500 | |
| Trilho e parafuso de guia | ||
| Linha central de X | Classe silenciosa do guia P do rolo THK30 | |
| Z/Y-axis | Classe silenciosa do guia P do rolo THK35 | |
| Diâmetro/passo do parafuso da bola |
Z.Y: Ф32mm/5mm X: Ф32mm/32mm |
|
| Especificações do motor | ||
| Eixo motorizado | 11 QUILOWATTS | |
| Motor do tanque de água (com separador magnético) | 1/2 H*P | |
| Para cima e para baixo o servo motor de Z (com freio) |
2400 W |
|
| Servo motor de X/Y | 2400 W | |
| Motor do armário | W 1700 | |
Destaques do produto
Do slider linear do guia de MNK-5060CNC máquina de moedura especial Disposição total 1. Cama mineral da estrutura do pórtico da linha central vertical.2. coordenada com a haste da ligação do trilho do fio para o movimento direto. Características estruturais: 1. As peças estruturais principais são ...
