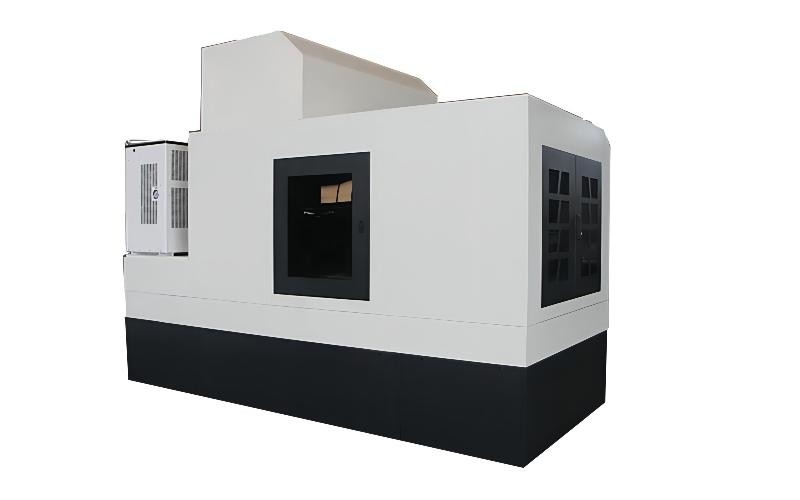

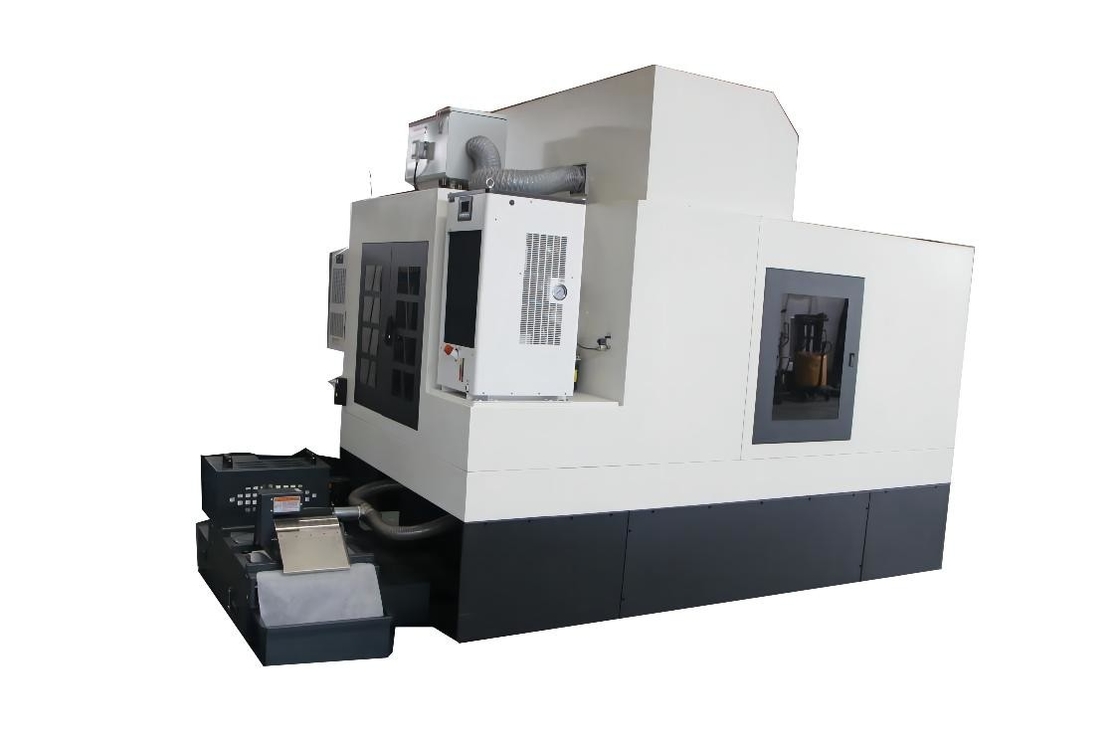

Moedor 1050 de superfície especial do CNC da máquina de moedura MNK do guia linear
Detalhes do produto
| Nome do produto: | Máquina de moedura especial do slider linear do guia 1050CNC | Tamanho do Worktable: | 1200x500mm |
|---|---|---|---|
| Tamanho eletromagnético do mandril: | 1060x260mm | Max.distance da superfície da tabela para alongar o centro : | 250mm |
| Tamanho da roda: | Fornecido pelo comprador | Velocidade do eixo: | 8000-60000rpm |
| Aspereza de superfície do espécime processado: | Μm Ra0.2 | Peso líquido da máquina: | 8500kg |
| Destacar |
Máquina de moedura especial do guia linear,Do CNC máquina 1050 de moedura especial,Moedor 1050 da superfície do CNC |
||
Descrição do produto
Do slider linear do guia de MNK-1050CNC máquina de moedura especial
Disposição total
1. Cama de mármore mineral da estrutura do quadro do pórtico.
2. coopere com o movimento linear da haste linear do parafuso do guia
Características estruturais:
1. A peça principal da estrutura: a peça da base e do feixe adota a estrutura de moldação de mármore mineral como a matéria prima, e a tabela de trabalho adota o mármore natural como a matéria prima. Característica; Absorção de choque, resistência térmica e deformação de grande resistência, boas,
2. A máquina é usada para o bloco de deslizamento que mói, e pode projetar o trabalho feito com ferramentas especial de acordo com exigências de cliente;
3. A cabeça de moedura da máquina-instrumento adota a estrutura vertical, que é vertical com o worktable;
4. a linha central de X, a linha central de Y e a linha central de Z são padrão equipadas com a estrutura silenciosa do guia do parafuso de THK e do rolo de THK, conduzida pelo servo motor diretamente;
PARÂMETROS TÉCNICOS
| Artigo | Unidade | MNK-1050CNC | |
| Área de tabela do funcionamento | milímetro | 1200×500 | |
| Área eletromagnética do mandril | milímetro | 1060×260 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 250 | |
| Tamanho da roda | milímetro | Fornecido pelo comprador | |
| Velocidade do eixo | (RPM/min) | 8000-60000 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~28 | |
| Servo motor da linha central de Z /Y | (W) | 2400 | |
|
Servo motor da linha central x |
(W) | 3100 | |
| Motor nivelado | (Hp×p) | 1/2×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | ≤0.002 | |
| Tamanho da máquina (L×W×H) | milímetro | 3000×2500×2400 | |
| Peso líquido da máquina | quilograma | 8500 | |
| Peso de efetivação da máquina | quilograma | 9000 | |
| Trilho e parafuso de guia | ||
| Linha central de X | Classe silenciosa do guia P do rolo THK35 | |
| Z/Y-axis | Classe silenciosa do guia P do rolo THK35 | |
| Diâmetro/passo do parafuso da bola |
Y: Ф40mm/5mm Z: 32mm/5mm X: Ф40mm/40mm |
|
| Especificações do motor | ||
| Eixo motorizado | 5.5-18.5 QUILOWATTS | |
| Motor do tanque de água (com o separador magnético do saco de papel) | 0,75 QUILOWATTS | |
| Para cima e para baixo o servo motor de Z (com freio) |
2400 W |
|
| Servo motor de Y | 2400 W | |
| Servo motor de X | 3100 W | |
| Motor do armário | W 1700 | |
Destaques do produto
Do slider linear do guia de MNK-1050CNC máquina de moedura especial Disposição total1. Cama de mármore mineral da estrutura do quadro do pórtico.2. coopere com o movimento linear da haste linear do parafuso do guia Características estruturais:1. A peça principal da estrutura: a peça da base e do ...
