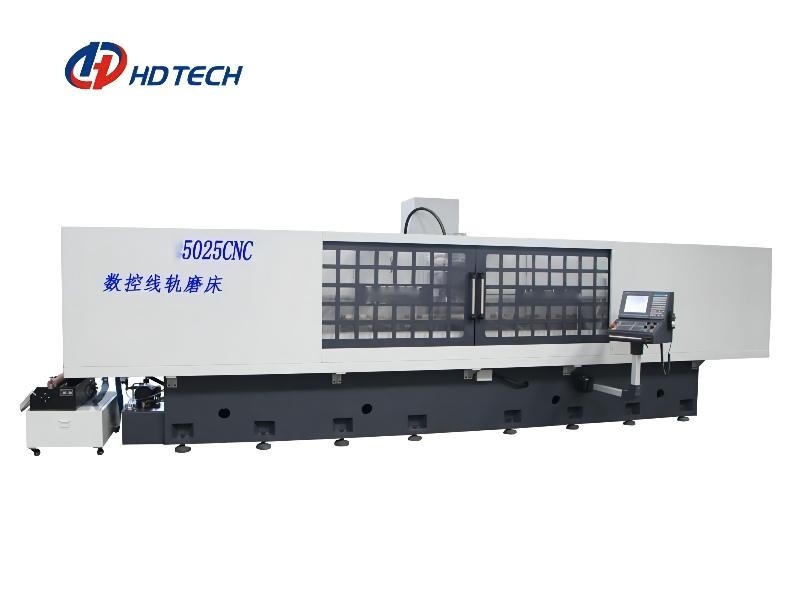

Trilho linear 3600rpm da coluna movente da máquina de moedura da ferramenta do CNC 5025
Detalhes do produto
| Nome do produto: | Máquina de moedura linear do trilho do CNC da coluna 5025CNC movente | Tamanho do Worktable: | 2500x500mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 1200kg | Max.distance da superfície da tabela para alongar o centro : | 620mm |
| Tamanho da roda: | 200× (08-20) ×31.75 milímetro | Velocidade do eixo: | 0-3600rpm |
| Aspereza de superfície do espécime processado: | Μm Ra0.2 | Peso líquido da máquina: | 8550kg |
| Destacar |
Máquina de moedura linear da ferramenta do CNC do trilho,máquina de moedura da ferramenta do CNC 3600rpm |
||
Descrição do produto
Fabricante linear de China da máquina de moedura do trilho do CNC da coluna 5025CNC movente
Espaço de aplicação:
Apropriado para o workpiece de moedura do grupo, tal como o trilho de guia linear, o bloco da corrediça, os acessórios da máquina de costura, o bloco de posicionamento da precisão do molde e a outra elevada precisão moendo, roda de moedura podem automaticamente ser vestidos e compensado, a velocidade da roda de moedura pode ser moedura da velocidade constante.
O eixo da roda de moedura pode ser dividido na montagem vertical que mói e moedura de montagem horizontal.
Características estruturais:
1. Esta máquina adota a estrutura móvel T-dada forma da coluna
2. O eixo vertical adota a estrutura da conexão direta do parafuso da bola da elevada precisão e de servo motor, que tem as vantagens da velocidade superior e mais baixa rápida da resposta e da precisão de posicionamento alta, tendo por resultado a rigidez alta e a estabilidade alta da máquina inteira.
3. O sistema do CNC adota o sistema do CNC da nova geração de Taiwan. O número de machados do controle é 3 machados, alimentação dianteira e inversa a saber da Y-linha central, Z-linha central principal do moinho para cima e para baixo a alimentação, e alimentação análoga hidráulica esquerda e direita da X-linha central do worktable.
A moedura 4 de workpieces de aperto verticais pode realizar o composto do multi-processo que processa com o um que aperta.
5. Use o isolamento e refrigerar forçado para eliminar fontes de calor.
PARÂMETROS TÉCNICOS
| Artigo | Unidade | Tipo movente da coluna de MNK-5025CNC (tipo do CNC) | |
| Área de tabela do funcionamento | milímetro | 2500×500 | |
| Área eletromagnética do mandril | milímetro | 2500×200 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 1200 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 620 | |
| Tamanho da roda | milímetro | 200× (08-20) ×31.75 | |
| Velocidade do eixo | (RPM/min) | 0-3600 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor com freio (W) | (W) | 1300 | |
|
Dianteiro e traseiro servos motores |
(W) | 850 | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | ≤0.002 | |
| Tamanho da máquina (L×W×H) | milímetro | 7500×2600×2500 | |
| Peso líquido da máquina | quilograma | 8550 | |
| Peso de efetivação da máquina | quilograma | 9600 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Trilho de guia plástico dobro de V | |
| Y-linha central: dianteiro e traseiro | Guia linear do rolo resistente | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 2×2 |
| Motor hidráulico | HXP | 7.5×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/5 |
Esta série pode igualmente conseguir a aspereza de superfície: Ra 0.08um
