6016 moedor automático Machine do CNC do controle de programa da máquina da moedura de superfície de AHD MSI
Detalhes do produto
| Nome do produto: | Máquina de moedura de superfície movente da coluna de MNK-6016AHD/MSI | Tamanho do Worktable: | 1600x600mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 1000kg | Max.distance da superfície da tabela para alongar o centro : | 700mm |
| Tamanho da roda: | 400× (20-40) ×127 milímetro | Velocidade do eixo: | 500-1800rpm |
| Aspereza de superfície do espécime processado: | Μm Ra0.4 | Peso líquido da máquina: | 7200kg |
| Destacar |
Máquina de moedura de superfície automática de AHD,Máquina de moedura de superfície automática de MSI,Moedor Machine do CNC do controle de programa |
||
Descrição do produto

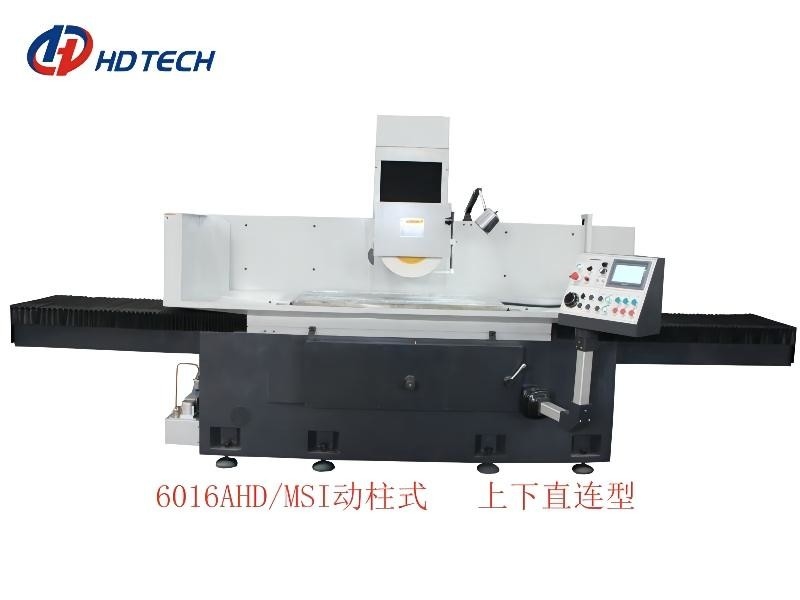

Tipo movente máquina da coluna da série do controle de programa 6016AHD/MSI de moedura de superfície
Características estruturais:
1. A cama e o worktable são feitos do ferro fundido de alta qualidade, e a carcaça integral tem bom guiando a precisão.
2. O trilho de guia da cama é protegido pelo tipo protetor do acordeão da máquina-instrumento.
3. Os trilhos de guia da cama e do worktable são lubrificados continuamente e automaticamente, e o caudal do óleo de lubrificação pode ser ajustado.
4. O sistema de controlo adota o PLC japonês de Mitsubishi. O número de machados do controle é 2 machados, que são a linha central de Y para a frente e alimentam para trás, e a linha central principal do moinho Z alimenta para cima e para baixo.
5. Use o isolamento e refrigerar forçado para eliminar fontes de calor.
PARÂMETROS TÉCNICOS
| Artigo | Unidade | Coluna movente de MNK-6016AHD/MSI | |
| Área de tabela do funcionamento | milímetro | 1600×600 | |
| Área eletromagnética do mandril | milímetro | 1600×600 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 1000 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 700 | |
| Tamanho da roda | milímetro | 400× (20-40) ×127 | |
| Velocidade do eixo | (RPM/min) | 500-1800 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor com freio (W) | (W) | 1800 | |
|
AHD são dianteiro e traseiro motores ordinários MSI são dianteiro e traseiro servos motores |
(W) | AHD (80) MSI (750) | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.4 | |
| Runout radial do eixo | milímetro | ≤0.003 | |
| Runout da cara do eixo | milímetro | ≤0.003 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.003 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | MSI (0,01) | |
| Tamanho da máquina (L×W×H) | milímetro | 5600×2800×2600 | |
| Peso líquido da máquina | quilograma | 7200 | |
| Peso de efetivação da máquina | quilograma | 8100 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Um trilho de guia plástico liso de V um | |
| Y-linha central: dianteiro e traseiro | Guia linear do rolo resistente | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 15×4 |
| Motor hidráulico | HXP | 7.5×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/5 |
