Lugar de origem:
China
Marca:
HD TECH
Certificação:
CE, ISO certification
Número do modelo:
MNK-4010CNC
Vídeo

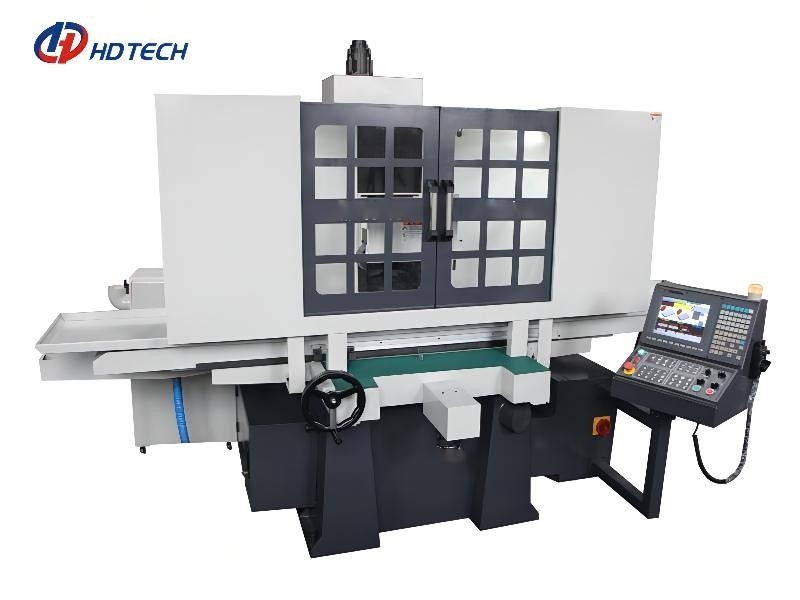

Tipo preço super da sela de MNK-4010CNC da máquina de moedura de superfície da precisão para a venda
Introdução de produto
O tipo máquina da sela de moedura super da superfície da precisão é a produção de grupo a mais atrasada com qualidade alemão da moedura lisa de primeira qualidade. A máquina avançou a estrutura, a configuração excelente, funções completas e a precisão de moedura alta, e tem uma boa perspectiva do mercado.
Característica principal
1. A disposição total da máquina adota o desempenho excelente do móbil transversal do arrasto;
2. As peças moventes da máquina têm a boa rigidez e a sensibilidade alta da alimentação;
3. A máquina adota muitas medidas do isolamento de vibração e da redução da vibração conter a vibração prejudicial dentro da escala permitida, com boas características de resistência da vibração;
4. O sistema do eixo da máquina-instrumento é apoiado pelo rolamento de rolamento do contato angular preciso, com precisão da rotação abaixo de 1mm;
5. A máquina adota o escudo semi-fechado da tampa, que pode completamente cobrir a área de trabalho inteira, para impedir eficazmente o espirro de arquivamentos do líquido refrigerante e do ferro, e pode ser conectada com a sução da névoa e o dispositivo da remoção de poeira.
| Artigo | Unidade | Tipo da sela de MNK-4010CNC (CNC) | |
| Área de tabela do funcionamento | milímetro | 1000×400 | |
| Área eletromagnética do mandril | milímetro | 1000×400 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 400 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 620 | |
| Tamanho da roda | milímetro | 400× (20-40) ×127 | |
| Velocidade do eixo | (RPM/min) | 0-1800 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor com freio (W) | (W) | 1300 | |
| Dianteiro e traseiro servos motores | (W) | 850 | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | ≤0.002 | |
| Tamanho da máquina (L×W×H) | milímetro | 3850×2200×2100 | |
| Peso líquido da máquina | quilograma | 4200 | |
| Peso de efetivação da máquina | quilograma | 5100 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Trilho de guia plástico dobro de V | |
| Y-linha central: dianteiro e traseiro | Trilho de guia plástico dobro de V | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 7.5×4 |
| Motor hidráulico | HXP | 3×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/5 |
Esta série pode igualmente conseguir a aspereza de superfície: Ra 0.08um
