3060 tipo programável da sela da máquina de moedura de superfície do metal de AHR AHD MSI
Detalhes do produto
| Nome do produto: | Tipo máquina da sela de MNK-3060AHR/AHD/MSI de moedura de superfície | Tamanho do Worktable: | 600x300mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 350kg | Max.distance da superfície da tabela para alongar o centro : | 540mm |
| Tamanho da roda: | 355× (20-40) ×127 milímetro | Velocidade do eixo: | 1500rpm/50HZ |
| Aspereza de superfície do espécime processado: | Μm Ra0.2 | Peso líquido da máquina: | 3100kg |
| Destacar |
Máquinas de moedura de superfície programáveis,Máquinas de moedura de superfície de AHR,Máquina de moedura de superfície do metal de MSI |
||
Descrição do produto

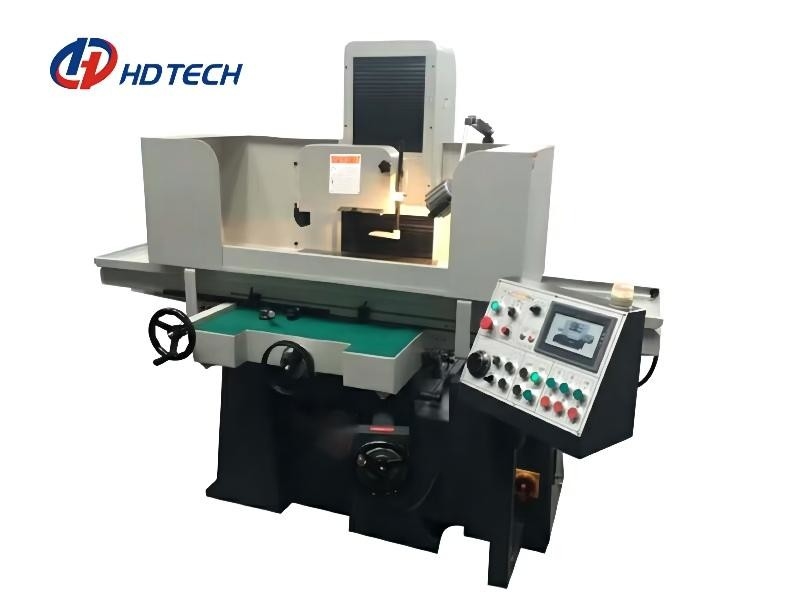

Tipo programável máquina da sela de MNK-3060AHR/AHD/MSI de moedura de superfície para o metal
Introdução de produto
É especialmente apropriado para partes ou ferramentas de moedura com elevada precisão e revestimento alto, e tem a eficiência de moedura alta. Apropriado para processar as vários peças e moldes da faca.
Característica principal
1. Estes linha central horizontal da elevada precisão e moedor retangular da superfície da tabela adotam a disposição de uma tabela transversal, a coluna e a cabeça de moedura são compactas na estrutura, a sensibilidade da alimentação vertical é alta, e a precisão do trilho de guia horizontal é garantida.
2. A alimentação horizontal do worktable adota os trilhos de guia plástico e é conduzida pela pressão de óleo, que pode ser obtida. 3. O movimento longitudinal do worktable é controlado em duas maneiras. 1. tipo comum do controle de transmissão e tipo servo do controle de transmissão. A transmissão comum não pode precisamente ser posicionada antes e depois. O servo pode conseguir o posicionamento preciso.
3. A cabeça de moedura adota o rolamento angular do contato da elevada precisão, que tem a precisão alta da rigidez e da rotação.
4. A máquina-instrumento adota uma tampa semi-incluida, que possa completamente cobrir a área de trabalho inteira, para impedir eficazmente o espirro de arquivamentos do líquido refrigerante e do ferro, e pode ser conectada com uma sução da névoa e um dispositivo da remoção de poeira.
| Artigo | Unidade | MNK-3060AHR/AHD/MSI | |
| Área de tabela do funcionamento | milímetro | 600×300 | |
| Área eletromagnética do mandril | milímetro | 600×300 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 350 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 540 | |
| Tamanho da roda | milímetro | 355× (20-40) ×127 | |
| Velocidade do eixo | (RPM/min) | 50HZ | 1500 |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor (W) | (W) | 750 | |
| Motor comum de AHD dianteiro e traseiro Servo motor de MSI dianteiro e traseiro |
(W) | Servo motor 750 do motor 80 ordinários | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | AHD/MSI-0.01 | |
| Tamanho da máquina (L×W×H) | milímetro | 2650×1800×2000 | |
| Peso líquido da máquina | quilograma | 3100 | |
| Peso de efetivação da máquina | quilograma | 3850 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Trilho de guia plástico dobro de V | |
| Y-linha central: dianteiro e traseiro | Trilho de guia plástico dobro de V | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф25mm/4mm Z: Ф40mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 5×4 |
| Motor hidráulico | HXP | 2×4 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/4 |
