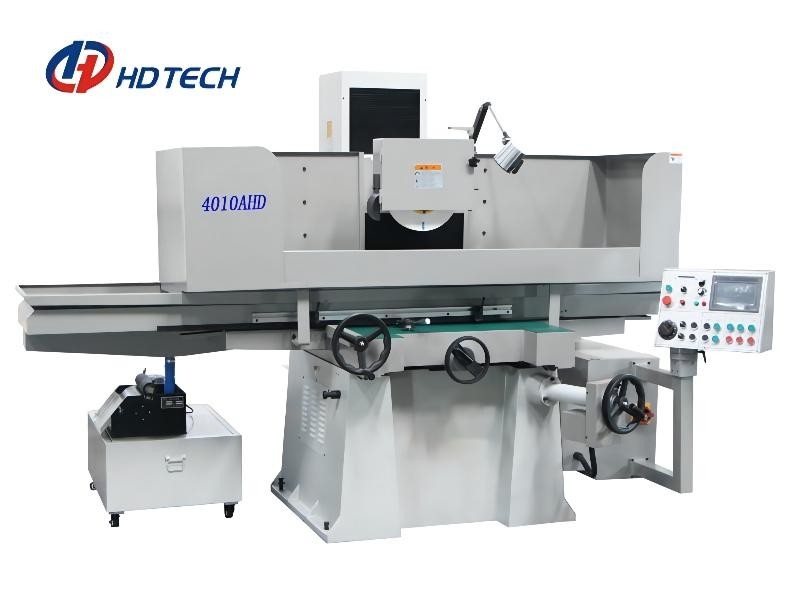

A moedura da superfície da elevada precisão faz à máquina X.400 1000 programável milímetro 4010 AHD MSI
Detalhes do produto
| Nome do produto: | Tipo máquina da sela de MNK-4010AHD/MSI de moedura de superfície | Tamanho do Worktable: | 1000x400mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 400kg | Max.distance da superfície da tabela para alongar o centro : | 620mm |
| Tamanho da roda: | 400× (20-40) ×127 milímetro | Velocidade do eixo: | 1500rpm/50HZ |
| Aspereza de superfície do espécime processado: | Μm Ra0.2 | Peso líquido da máquina: | 4500kg |
| Destacar |
4010 máquinas de moedura de superfície de AHD,do X.400 milímetro máquinas 1000 de moedura de superfície,Moedor programável da superfície da elevada precisão |
||
Descrição do produto
Tipo programável máquina da sela da elevada precisão MNK-4010AHD/MSI de moedura de superfície
Usado principalmente para a precisão que mói, a precisão e o revestimento de moedura são muito altos. Apropriado para fazer à máquina todos os tipos das peças e das ferramentas. Especialmente apropriado para a elevada precisão, as peças do alto-revestimento ou ferramentas de moedura, e tem uma eficiência de moedura alta.
Característica principal
* adote o formulário da disposição da tabela transversal, coluna e a estrutura principal de moedura é sensibilidade da alimentação compacta, vertical é alta, assegurar a precisão do trilho de guia transversal.
* a alimentação horizontal do worktable adota o trilho de guia plástico colado, conduzido pela pressão de óleo, que pode obter a alimentação lisa e contínua, assim que pode ser grinded com revestimento alto.
* o movimento vertical do worktable é controlado por duas maneiras: 1. tipo ordinário do controle da movimentação e tipo servo do controle da movimentação. A movimentação ordinária não pode precisamente ser posicionada antes e depois, mas o servo pode conseguir o posicionamento preciso.
* a máquina adota um escudo semi-fechado da tampa, que possa completamente cobrir a área de trabalho inteira, para impedir eficazmente o espirro de arquivamentos do líquido refrigerante e do ferro, e pode ser conectada à absorção da névoa e ao dispositivo da remoção de poeira.
| Artigo | Unidade | MNK-4010AHD/MSI | |
| Área de tabela do funcionamento | milímetro | 1000×400 | |
| Área eletromagnética do mandril | milímetro | 1000×400 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 400 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 620 | |
| Tamanho da roda | milímetro | 400× (20-40) ×127 | |
| Velocidade do eixo | (RPM/min) | 50HZ | 1500 |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor (W) | (W) | 750 | |
| Motor comum de AHD dianteiro e traseiro Servo motor de MSI dianteiro e traseiro |
(W) | Servo motor 750 do motor 80 ordinários | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | AHD/MSI-0.01 | |
| Tamanho da máquina (L×W×H) | milímetro | 3850×2200×2100 | |
| Peso líquido da máquina | quilograma | 4500 | |
| Peso de efetivação da máquina | quilograma | 5450 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Trilho de guia plástico dobro de V | |
| Y-linha central: dianteiro e traseiro | Trilho de guia plástico dobro de V | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 7.5×4 |
| Motor hidráulico | HXP | 4×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/4 |
