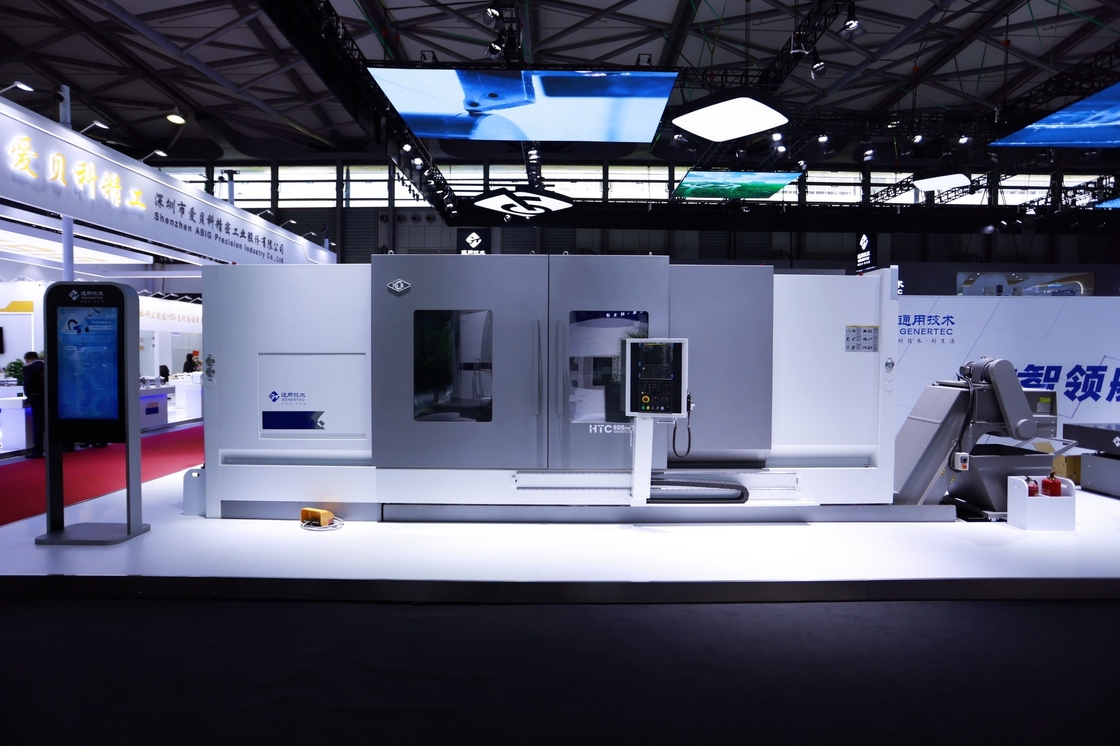

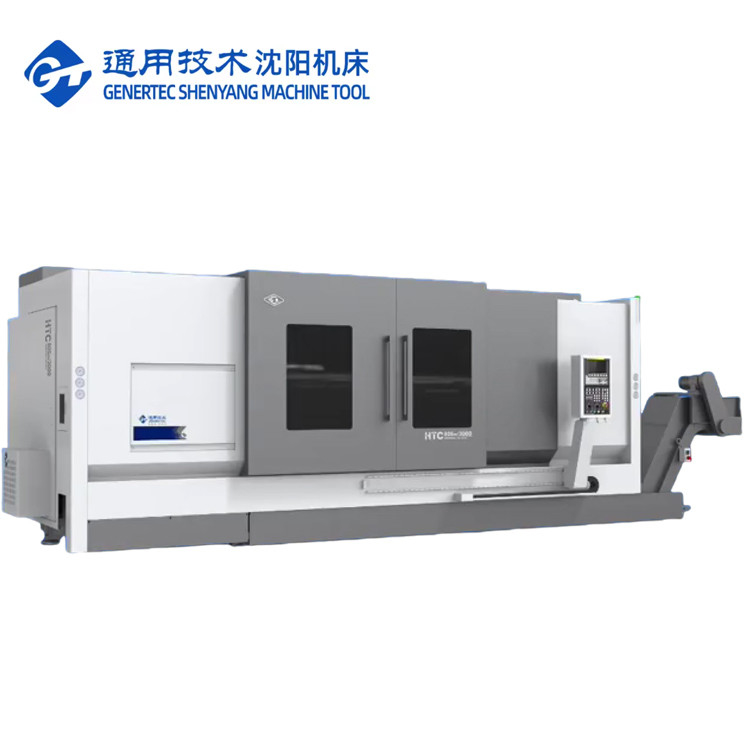

SMTCL Universalidade máquina de torneamento CNC HTC63Qm Max. Diâmetro de torneamento 600mm Centro de torneamento CNC
Detalhes do produto
| Marca: | SMTCLL | Nome do produto: | HTC63Qm CNC Turning Center |
|---|---|---|---|
| MaxSwing sobre a cama: | Φ700 mm | Diâmetro máximo de giro: | Φ600mm |
| Comprimento máximo de giro: | 1000/1500/2000/3000mm | Diâmetro do furo de eixo: | Φ104 mm |
| Eixo X/Z de deslocamento: | 320/1100 mm | Poder do fuso: | 15/18.5kW |
| Velocidade do fuso: | 30-2000 rpm | ||
| Destacar |
Centro de torneamento CNC horizontal,Centro de torneamento CNC do eixo C,Centro de rotação horizontal |
||
Descrição do produto
Descrição do produto:
Os centros de torneamento horizontais da série HTC-m são montados, verificados e aperfeiçoados com tecnologia de fabrico avançada.São dotadas de boas capacidades de corte e podem satisfazer as necessidades de processamento de várias peças rotativasA máquina-ferramenta está equipada com um eixo C, um suporte de ferramentas a motor, etc., que pode realizar vários métodos de processamento, tais como torção, fresagem e perfuração.
Série QmPode realizar múltiplas funções de processamento, tais como torneamento e fresagem, ao mesmo tempo que tem um grande espaço de rotação e gama de processamento para atender às necessidades de máquinas de engenharia e etc.
Características do produto:
◆ Portador de ferramentas de servo-potência de alta eficiência
◆ Servo-cauda dividida
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y para obter processamento integrado multi-sequência
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
◆ Unidade de fuso de grande comprimento
◆ Cadeira anti-dobragem em forma de arco
◆ Pequena estrutura de fuso
Velocidade de movimento rápida: 30 m/min
Servo-cauda dividida
Estrutura pré-tensão dupla fixa
o parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
Configuração do eixo Y
Parafusos de esferas de alta precisão
Sade anti-dobragem
O corpo principal da sela de cama é concebido em forma de arco para assegurar a rigidez global dos componentes importantes.
Turretas de servo-alimentação eficientes
|
Projeto
|
Unidade
|
HTC63Qm
|
|
Max, a cortar dia.
|
mm
|
Φ600
|
|
Max. comprimento de corte
|
mm
|
1000/1500/2000/3000
|
|
Max. A nadar dia. Sobre a cama.
|
mm
|
Φ700
|
|
Max. dia de natação. no deslizamento
|
mm
|
Φ600
|
|
Espinha
|
|
|
|
Modelo de nariz de fuso
|
|
A2-11
|
|
Diâmetro interno do rolamento frontal.
|
mm
|
Φ160
|
|
Conicidade do fuso e tamanho do buraco
|
|
1:20;Φ150
|
|
Diâmetro do buraco do fuso
|
|
Φ104
|
|
Max. Bar dia.
|
mm
|
Φ85
|
|
Dia de chuque padrão.
|
polegada
|
12
|
|
Faixa de velocidade do fuso
|
r/min
|
35 a 2000
|
|
Série de velocidade do fuso
|
|
Mecânica de duas marchas
|
|
Max. torque do fuso
|
N·m
|
1350
|
|
Potência de saída do motor principal contínua/30 min.
|
kW
|
15/18.5 (minutos 15)
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
15
|
|
Viagem no eixo X
|
mm
|
320
|
|
Viagem no eixo Z
|
mm
|
Classificação dos produtos
|
|
Aquecimento
|
|
|
|
Viagens de cauda
|
mm
|
900/1400/1900/2900
|
|
Método de condução de cauda
|
|
Tração da sela
|
|
Viagem de mangas de cauda
|
mm
|
150
|
|
Dia da manga do rabo.
|
mm
|
Φ160
|
|
Tailstock conical hole conical
|
Morse
|
MT-5
|
|
Turretas
|
|
|
|
Tipo de torre
|
|
Torreta de 12 estações de potência horizontal
|
|
Altura do centro
|
mm
|
125
|
|
Precisão de posicionamento de repetição da indexação da torre
|
Seg.
|
± 16
|
|
Tamanho da ferramenta
|
mm
|
25×25
|
|
Se pudesse escolher ferramenta perto
|
|
- Sim, sim.
|
|
Interface do suporte da ferramenta elétrica
|
|
BMT65
|
|
Capacidade máxima de perfuração
|
mm
|
22x0.2
|
|
Capacidade máxima de fresagem
|
mm
|
25 × 20 × 40
|
|
Capacidade máxima de captação
|
mm
|
M18 × 1,5 / M36 × 1
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o piso
|
mm
|
1085.5
|
|
Peso líquido da máquina-ferramenta
|
Quilos
|
7000/8500/10000/12500
|
|
Dimensões globais ((LxWxH)
|
mm
|
3850 × 2450 × 2300
4450 × 2450 × 2300
5280 × 2450 × 2300
6500 × 2450 × 2300
|
|
Nota: Os parâmetros indicados no quadro são apenas de referência.
|
||
Detentor interno de ferramentas de arrefecimento
Capacidade de fresagem de ferramentas a motor
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água
O NOSSO Serviço:
1Todas as peças precisam ser inspecionadas.
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
