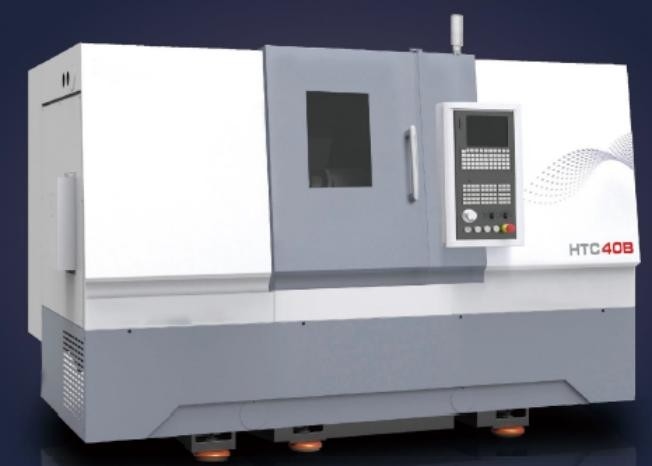

R/min HTC40Bm/1000 da máquina 50 - 3000 do torno de torreta do Cnc da elevada precisão
Detalhes do produto
| Nome do produto: | Torreta HTC40Bm/1000 do poder do torno do CNC da elevada precisão | Balanço máximo sobre a cama: | 560mm |
|---|---|---|---|
| Balanço máximo sobre a corrediça: | 350 milímetros | Diâmetro de corte máximo: | 360 milímetros |
| Comprimento de corte máximo: | 970 milímetros | Curso máximo da X-linha central: | 200 milímetros |
| Curso máximo da Z-linha central: | 1050 milímetros | Tipo de cabeça do eixo: | A2-8 |
| Diâmetro de furo do eixo: | ø80 | Escala de velocidade do eixo: | 50-3000 r/min |
| Destacar |
Máquina do torno de torreta do Cnc da elevada precisão,3000 r Min Cnc Turret Lathe Machine |
||
Descrição do produto
Torreta HTC40Bm/1000 do poder do torno do CNC da elevada precisão
Parâmetros técnicos principais
|
Modelo Artigo |
HTC40Bm/1000 |
| Balanço máximo sobre a cama milímetro | Φ560 |
| Balanço máximo sobre a corrediça milímetro | Φ350 |
| Diâmetro de corte máximo milímetro | Φ360 |
| Comprimento de corte máximo milímetro | 970 |
| Diâmetro de furo do eixo milímetro | Φ80 |
| Formulário do nariz do eixo | A2-8 |
| Poder do motor principal (30 minutos/continuam) quilowatts | 16/12 |
| Torque da velocidade Max.output do eixo do eixo r/min/Nm | 50-3000/172 |
| Curso máximo da X-linha central milímetro | 200 |
| Curso máximo da Z-linha central milímetro | 1050 |
| Velocidade rápida (X/Z-axis) milímetros | 30/30 |
| Diâmetro/curso da luva do tailstock milímetro | Φ100/710 |
| Furo do atarraxamento da luva do tailstock Morse | 4# |
| Tamanho da pata da ferramenta milímetro | 25x25 |
| Diâmetro do furo da ferramenta milímetro | Φ40/Φ32/Φ25/Φ20 |
| Posicionando a precisão (X/Z/C-axis) milímetros | 0.008/0.010/63" |
| Reposicionando a precisão (X/Z/C-axis) milímetros | 0.004/0.004/25" |
| Aspereza µm | Ra1.25 um |
| Precisão do Workpiece | IT6 |
| Redondeza do workpiece milímetro | 0.0025/¢75 |
| Cylindricity do workpiece milímetro | 0.010/150 |
| Planness do workpiece milímetro | 0.010mm/¢200 |
| Peso máximo do workpiece do disco quilograma | 200 |
| Peso máximo do workpiece do eixo quilograma | 500 |
| Peso da máquina quilograma | 4700 |
| Dimensões totais da máquina (LxWxH) milímetros | 3570x1860x1850 (sem transporte de microplaqueta) |
Vantagem da máquina
Eu reduzo a estrutura da movimentação de correia V
Conduzido diretamente a rotação do eixo através da polia, reduzindo a perda de poder de transferência mecânica, começar rápida e lisa.
II torreta servo
Adota o servo motor para conduzir o índice, que tem a elevada precisão e a confiança alta, que podem cumprir as exigências da elevação
desempenho e mudança rápida da ferramenta.
III o codificador integrado do eixo
O codificador especial do eixo cancela o mecanismo síncrono da transmissão da correia, reduzindo eficazmente a taxa de falhas.
IV alimentação de duas linhas centrais
A linha central de X e a linha central de Z são conduzidas pelo servo motor e conectadas diretamente com o parafuso da bola através do acoplamento elástico.
O trilho de guia de rolamento é adotado para ambos os trilhos de guia de duas linhas centrais. O trilho de guia é tipo equivalente da carga do quatro-sentido, com elevada precisão e grande carga, que melhora extremamente a precisão fazendo à máquina, a velocidade móvel rápida e a eficiência da produção.
