TN 500 máquina de gerencio resistente 4000rpm hidráulico de 3 linhas centrais
Detalhes do produto
| Nome do produto: | Centros de gerencio da 3-linha central do TN 500 | Chuck Size: | 8" |
|---|---|---|---|
| Máximo Workpiece Comprimento: | 650mm | Diâmetro de Max.Swing. Sobre a cama: | Ø500 milímetro |
| Diâmetro de Máximo Balanço. Sobre a corrediça: | 280 milímetros | Nariz do eixo: | A2-6 |
| Velocidade de Máximo Eixo: | 4000 RPM | Poder do motor principal: | 15 quilowatts |
| No. de estações da ferramenta: | 12-stations | Tipo de tailstock: | *LM hidráulico |
| Destacar |
Máquina de gerencio resistente de 3 linhas centrais,máquina de gerencio resistente do TN 500 |
||
Descrição do produto

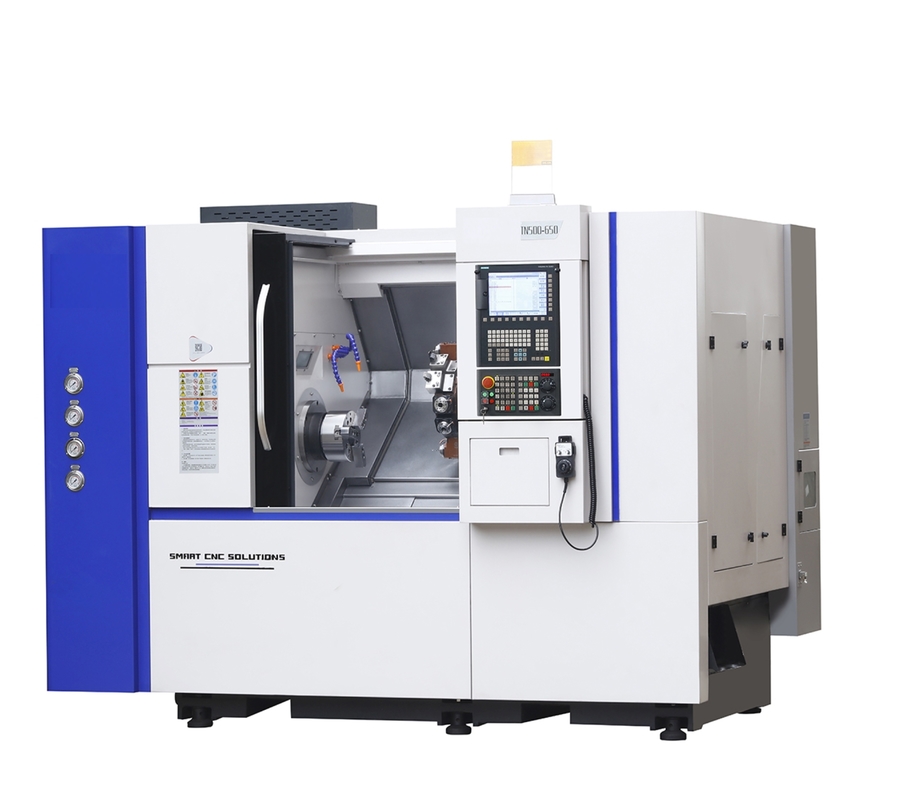

Centros de gerencio da 3-linha central TN500

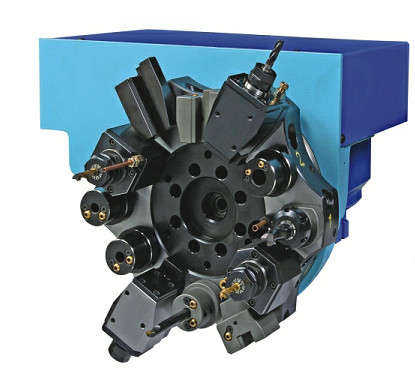

A torreta do poder de 12 estações permite o operador de fazer à máquina simples aos workpieces complexos com uma operação fácil da instalação. Estes modelos igualmente caracterizam um eixo de movimentação direta (motor integrado) que alcance a alta velocidade ao manter a rigidez restrita e a precisão excepcional da C-linha central. Os modelos podem satisfazer uma vasta gama de usuários dos novatos do corporaçõ do grupo da produção da loja com técnicos experientes.

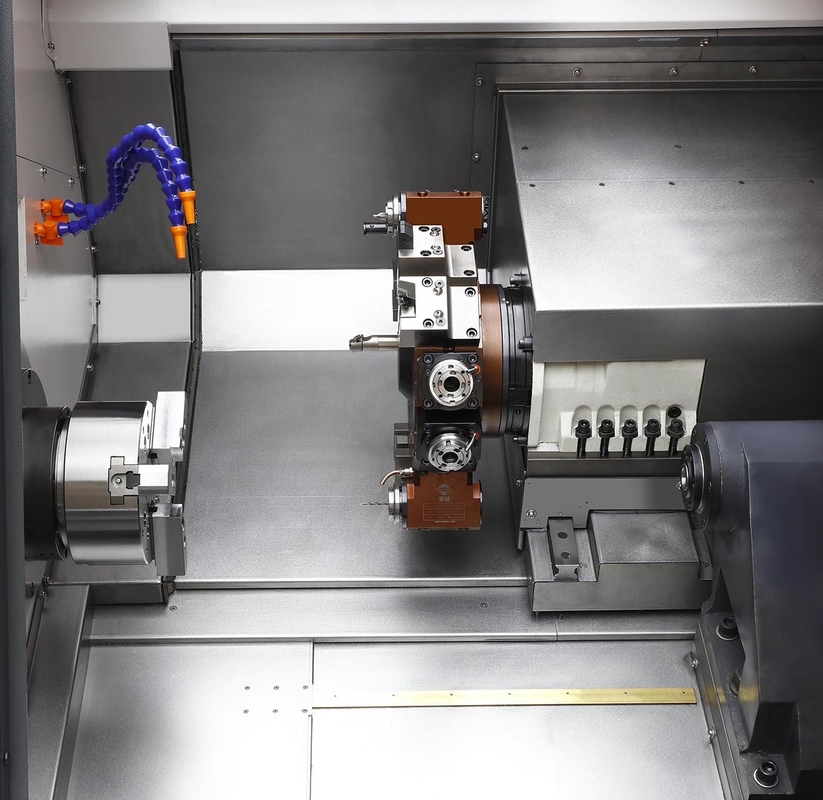

Este centro TN500 de gerencio tem uma base resistente do molde com o " verdadeiro alinha " o projeto inclinado da cama. A cama da máquina, o estoque principal, a torreta e o tailstock são alinhados no mesmo plano. Esta característica de projeto original reduz o acúmulo do calor e a expansão térmica resultante
O corpo do tailstock é posicionado pela barra hidráulica da tração sobre o guideway linear do rolo. Redução tremenda no estabelecido, comparado ao tipo hidráulico tailstock manual da luva.
O tipo cilíndrico guideways do rolo e o fuso atuador da elevada precisão do grande diâmetro fornecem a rigidez e a precisão mais alta melhoradas. Com um coeficiente de fricção muito baixo, consomem menos poder e não exigem o ajuste.
Workpieses das amostras
Especificações principais
Capacidade
Chuck Size: 8"
Máximo Workpiece Comprimento: 650mm
Diâmetro de Max.Swing. Sobre a cama: Ø500mm
Diâmetro de Máximo Balanço. Sobre a corrediça: Ø280mm
Eixo
Furo de eixo: Ø66mm
Diâmetro máximo do furo direto: Ø52mm
Nariz do eixo: A2-6
Velocidade de Máximo Eixo: 4000rpm
Poder do motor principal: 15kW
Linha central
Curso da linha central de X: 265mm
Curso da linha central de Z: 650mm
Travessia rápida da linha central de X/Z: 15/20m/min
Velocidade de alimentação máxima: 8m/min
Ferramentas
No. de estações da ferramenta: estação 12
Tamanho da pata da ferramenta: BMT45
Velocidade máxima de conduzir a ferramenta: 5000rpm
Mudança da ferramenta e tempo adjacentes do fechamento: 0.45s
Oposto à mudança da ferramenta e ao tempo do fechamento: 2.3s
Tailstock
Tipo tailstock do ot: *LM hidráulico
Atarraxamento da pena do tailstock: MT4
Tavel do tailstock: 650mm
Outro
Grau inclinado da cama: 35°
Tipo do Guideway: Movimento linear
Capacidade de poder: 24kWA
Dimensão total (LxWxH): 3050x1720x1890mm
Torne mais pesado (aproximadamente): 4400kg
