SMTCL Geral Alta Precisão FANUC Control Slant Bed CNC Torno HTC63Q Máquinas de Engenharia CNC Torno

Marca: SYMG SMTCL
Número do modelo: HTC63Q
Local de Origem: China
Certificação: ISO certification
Quantidade mínima de pedido: 1 conjunto
Preço: Negociável
Capacidade de fornecimento: 45 grupos pelo mês
Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Nome do produto: HTC63Q Diâmetro máximo de corte:: 630/630mm
Comprimento máximo de corte:: 1000/1500/2000/3000mm Diâmetro máximo do balanço sobre a cama:: ∅7000
Diâmetro máximo de rotação do slide:: ¥600 Diâmetro do buraco do fuso:: 160MM
Diâmetro máximo da barra transversal:: 150 milímetros Faixa de velocidade do fuso:: 35-2000 r/min
Diâmetro padrão do parafuso:: 12" Tipo de torre de ferramentas padrão:: Carro de ferramenta servo horizontal de 12 estações
Destacar

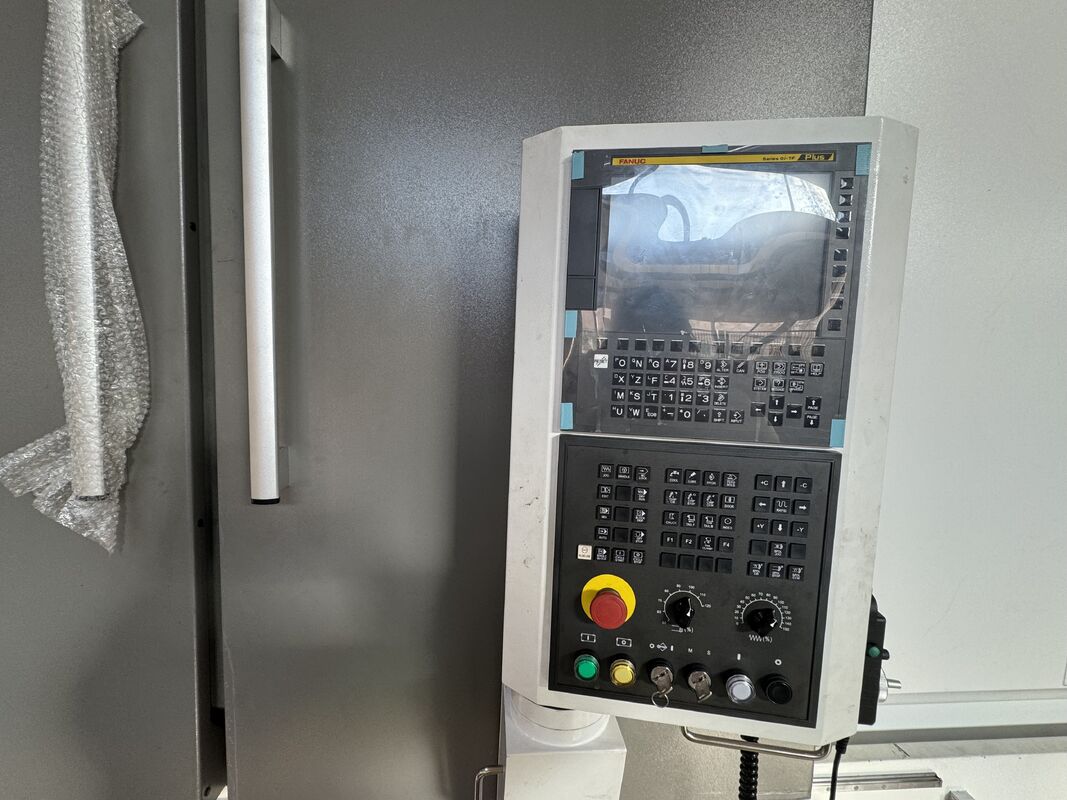

Controle FANUC de alta precisão geral

,

Máquinas de engenharia Torno CNC

,

SMTCL

Descrição do produto

SMTCL Geral Alta Precisão FANUC Control Slant Bed CNC Torno HTC63Q Máquinas de Engenharia CNC Torno 0

Descrição do produto

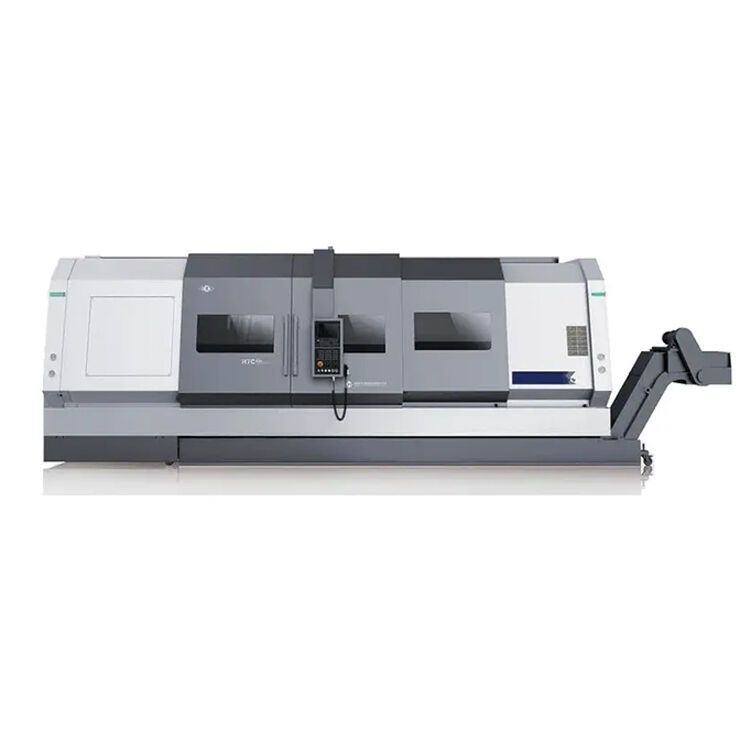

SMTCL Geral Alta Precisão FANUC Control Slant Bed CNC Torno HTC63Q Máquinas de Engenharia CNC Torno
HTC63Q/H/S série CNC horizontal torno sela adota estrutura de trilho de guia duplo brace interno, com grandeA máquina inteira é mais rígida quando o buraco interno é mecanizado.O motor de corte é um motor de duas marchas, com uma velocidade de rotação elevada e um grande binário de corte.A procura de máquinas de engenharia, automóveis, metalurgia, fundição e outras indústrias.
Características do produto
1, Alta precisão
◆ Parafuso e trilho de guia de alta precisão
◆ Rolamentos de eixo de alta precisão
◆Quantificação do padrão de processo
◆ Regral de grades de alta precisão
2, Alta eficiência
◆Aplicação de códigos modulares do sistema
◆ Configuração funcional completa, permitindoProdução intelectual

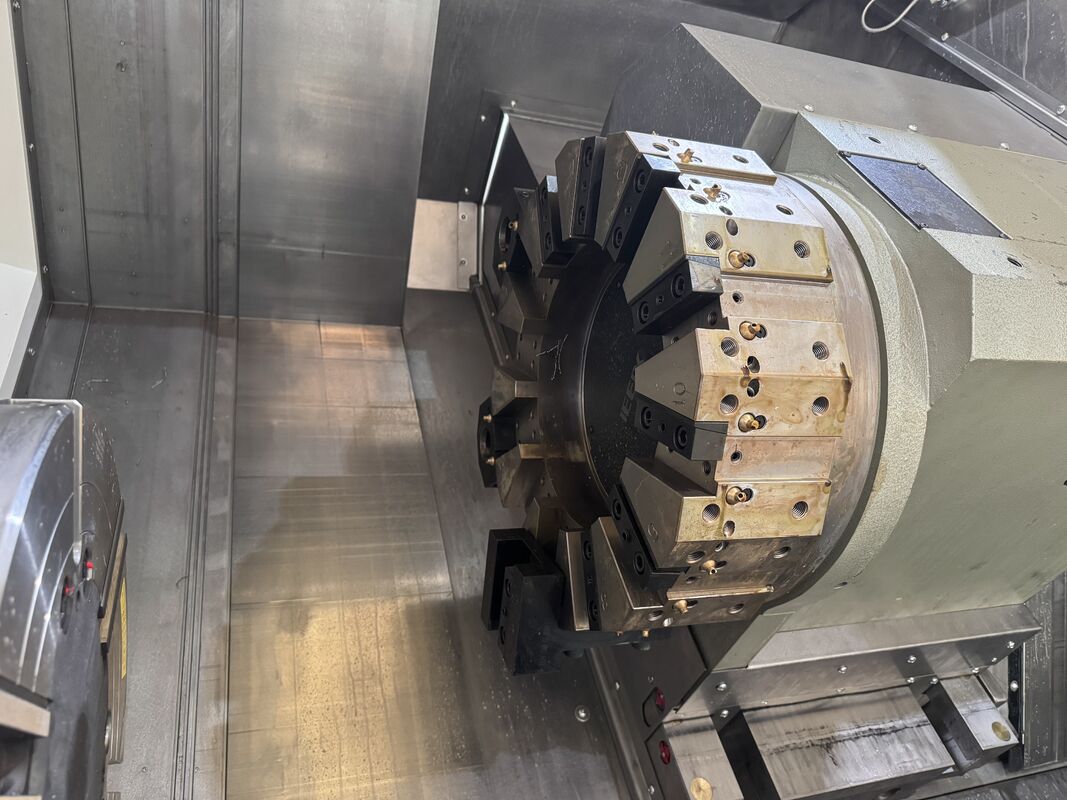

◆ Servo-torreta de alta eficiência
◆ Espinil de corte de alto desempenho e de grande peso
3, Alta rigidez
◆Corpos de ferro fundido de alta qualidade e outras peças de fundição
◆Cadeira de longo comprimento
◆Fundição de alta potência e de grande binário
◆Carregador de ferramentas de alta rigidez
Detalhes do produto

Parafusos e trilhos de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por servomotores para alcançar uma excelente precisão de funcionamento

Rolamentos de rolos cilíndricos de fuso de alta precisão

Adota rolamentos cilíndricos importados de alta qualidade de grau P4 e coopera com um fuso de alta precisão para alcançar uma excelente precisão de rotação.

Alta velocidade dois eixos

Os dois eixos utilizam parafusos importados e usam tecnologia de pré-alongamento para garantir o funcionamento rápido e estável da máquina-ferramenta

Configuração funcional completa, permitindo
produção inteligente
Diferentes configurações de módulos, tais como repouso constante, sub-fuso, servo tailstock, e eixo Y pode
Pode realizar o processamento de peças de trabalho em múltiplas sequências e também pode ser equipado com medição de peças de trabalho, ferramenta de
Esta proposta de directiva foi adoptada por maioria qualificada.

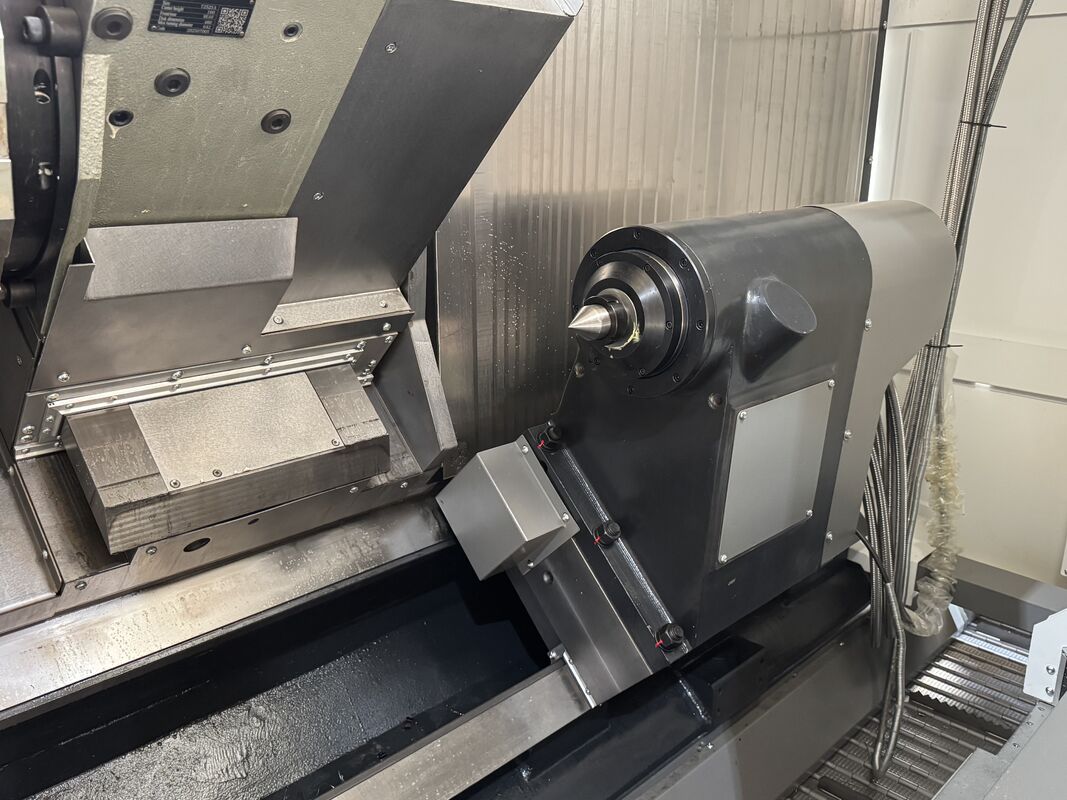

Pequenos eixos de cauda
É equipado com uma pequena estrutura fuso tailstock, e internamente instalado rolos cônicos
rolamentos e rolamentos de esferas de contacto angulares para melhorar a rigidez de corte da extremidade da caudae assegurar o efeito de corte das peças de eixo longo.

Cama de alta rigidez
A cama é uma cama inclinada 45°, com uma estrutura de costelas otimizada e reforçada no interior.que melhora eficazmente a rigidez dinâmicaA junção entre o leito e a cabeça é raspada e moída por uma superfície de duplo repouso, o que melhora ainda mais a rigidez de corte de toda a máquina.

Parâmetros do produto
Posições
Unidades
HTC63Q
HTC63H
HTC63S
Max. dia de corte. (aço/disco)
mm
Φ630/Φ630
Φ630/Φ800
Φ630/Φ800
Comprimento máximo de corte
mm
1000/1500/2000/3000
1000/1500/2000/3000
1000/1500/2000/3000
Max. Balança o dia. Sobre a cama.
mm
Φ700
Φ820
Φ820
Max. Balança dia. Sobre o leito.
mm
Φ600
Φ650
Φ650
Espinha
Modelo de nariz de fuso
-
A2-11
A2-11
A2-15
Diâmetro interno do rolamento frontal.
mm
Φ160
Φ160
Φ200
Conicidade do fuso e tamanho do buraco

1:20;Φ150
1:20;Φ150
1:20;Φ150
Diagrama do buraco do fuso máximo.
mm
Φ104
Φ106
Φ140
Max. Bar dia.
mm
Φ85
Φ88
Φ125
Dia de chuque padrão.
polegada
12"
15"
18"
Faixa de velocidade do fuso
r/min
35 a 2000
35 a 2000
35 a 2000
Torque máximo do fuso
Nm
1250
1900
3800
Série de velocidade do fuso

Mecânica de duas marchas
Mecânica de duas marchas
Mecânica de duas marchas
Potência de saída do motor principal contínua/30 min.
kW
20/30
22/26
30/37
Eixo X/Z
Velocidade de travagem rápida no eixo X
mm
15
12
12
Velocidade de travagem rápida no eixo Z
mm
15
12
12
Viagem no eixo X
mm
320
430
430
Viagem no eixo Z
mm
Classificação dos produtos
1050/1550/2050/3050
1050/1550/2050/3050
Aquecimento
Viagens de cauda
mm
900/1400/1900/2900
850/1350/1850/2850
850/1350/1850/2850
Método de condução de cauda

Tração da sela
Tração da sela
Tração da sela
Viagem de mangas de cauda
mm
150
180
180
Dia da manga do rabo.
mm
Φ160
Φ180
Φ180
Tailstock conical hole conical

Morse 5#
Morse 6#
Morse 6#
Torreta de ferramentas
Forma da torre de ferramentas

Carrinho de ferramentas de servo horizontal de 12 estações
Carrinho de ferramentas de servo horizontal de 12 estações
Carrinho de ferramentas hidráulicas horizontal de 12 estações
Altura do centro
mm
160
160
160
Tamanho da ferramenta
mm
32×32
32×32
32×32
Se pudesse escolher ferramenta perto
mm
- Sim, sim.
- Sim, sim.
- Sim, sim.
Capacidade máxima de carga
Peças de trabalho de disco
Quilos
800
800/2000
1000
Peças de trabalho de eixo
Quilos
1300
2000
3000
Outros
Distância entre o centro do fuso e o piso
mm
1085.5
1160
1160
Peso da máquina
Quilos
7000/8500/10000/12500
13000/16000/19000/22000
13000/16000/19000/22000
