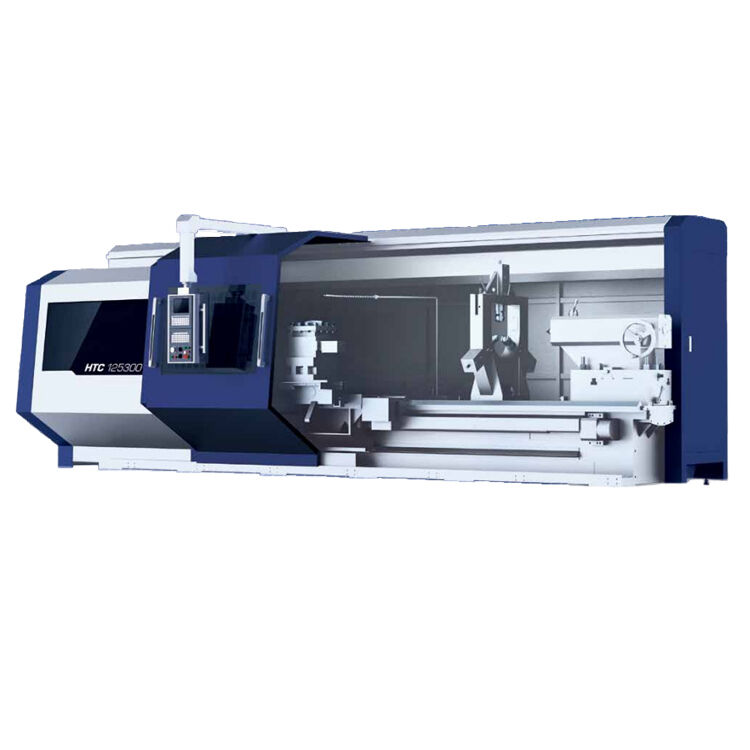

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal

Sistema de Siemens

Diâmetro máximo do balanço 1250 mm

comprimento máximo de corte 8000 mm

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO

Número do modelo:

HTC125800

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Tipo:
HTC125800
Nome do produto:
Torno CNC horizontal de cama plana
Diâmetro máximo do balanço sobre o leito:
1250mm
Comprimento máximo de corte:
8000mm
Diâmetro máximo de corte:
1250mm
Curso do eixo X:
650 mm
Curso do eixo Z:
8000mm
Tipo de postagem da ferramenta:
Posição vertical 4
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Detalhes da embalagem
Pacote de madeira padrão para transporte marítimo
Tempo de entrega
30 dias
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal 0

Descrição do produto:

SMTCL Diâmetro de balanço máximo 1250mm Sistema Siemens HTC125800 Torno CNC horizontal grande
O torno da série HTC é um grande torno CNC horizontal com alta confiabilidade, alta precisão e ligação CNC de dois eixos. This machine tool series is the excellent product designed and produced on the basis of digesting & absorbing CNC lathe technology at home and abroad and integrating our many years of experience in producing CNC lathes to meetA procura do mercado, e tem as vantagens de produtos semelhantes no mundo.
Aplica-se ao material circulante, à metalurgia, à fabricação de papel, à energia elétrica, a campos-chave nacionais e a outras indústrias de usinagem,e pode ser usado em máquinas de torno ásperas e finas para várias superfícies curvas externas, orifícios, fios, faces e ranhuras de acabamentos de ferro fundido, aço e metais não ferrosos.
Além das funções do torno CNC universal, também está equipado com uma variedade de peças funcionais para os utilizadores selecionarem,e pode cooperar com a máquina principal para obter a usinagem multiprocesso num único carregamento/aperto, ou seja, pode alcançar a integração funcional numa máquina e a combinação de vários procedimentos/processos.
Características do produto:

Cabeçalho:

Seleção de rolamentos de fuso de precisão importados, máquinas de moagem a fogo de alta precisão, mudança hidráulica de fuso- O quê?Seleção de marcas nacionais conhecidas, força de aperto, aperto confiável

Acionamento no eixo Z:

Servomotor de origem SIEMENS/FANUC, accionamento por parafuso para máquinas-ferramenta de curso inferior a 5 m, accionamento por rack para máquinas-ferramenta de 6 m e acima

Descanso constante:

Várias especificações quadro central fechado (pode ser equipado com rolos)

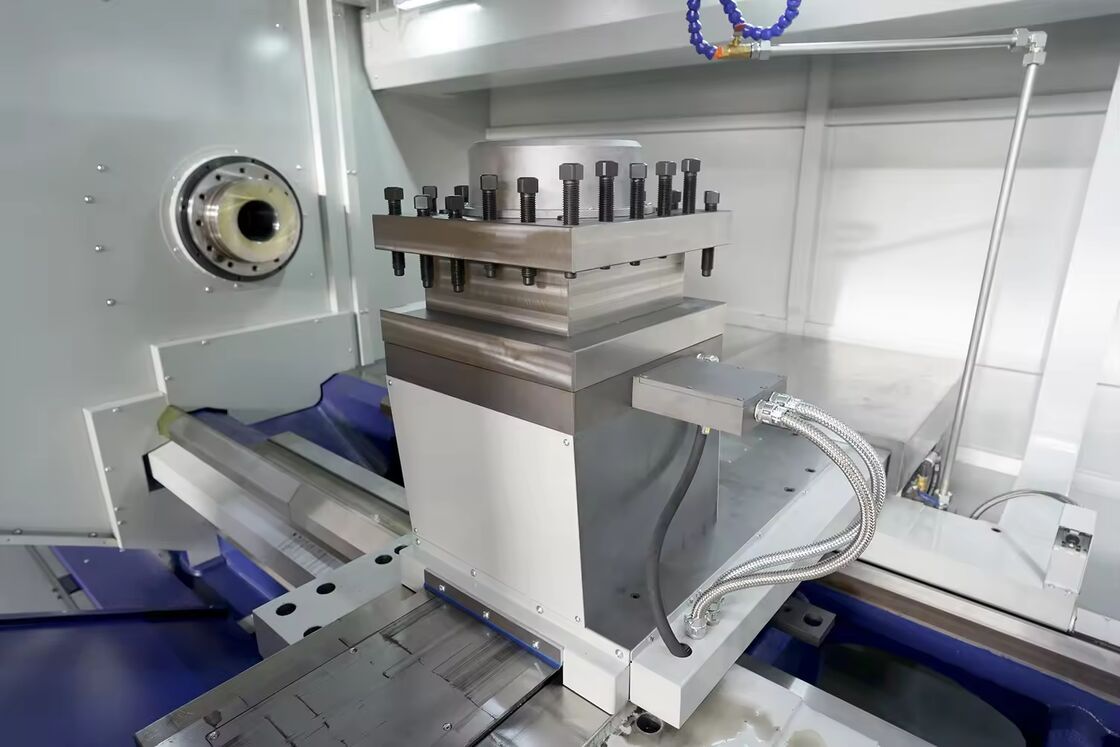

Deslocamento da ferramenta:

Portador de ferramentas elétricas doméstico vertical de quatro estações, pode ser selecionado com outro portador de ferramentas vertical e horizontal, alta precisão de posicionamento, forte rigidez, alta confiabilidade

Cama de cama, skate.

Cadeira de cama de fundição, skateboard, layout interno de costelas razoável, parafuso de bola de alta precisão ou rack e pinion, alta precisão, transmissão precisa

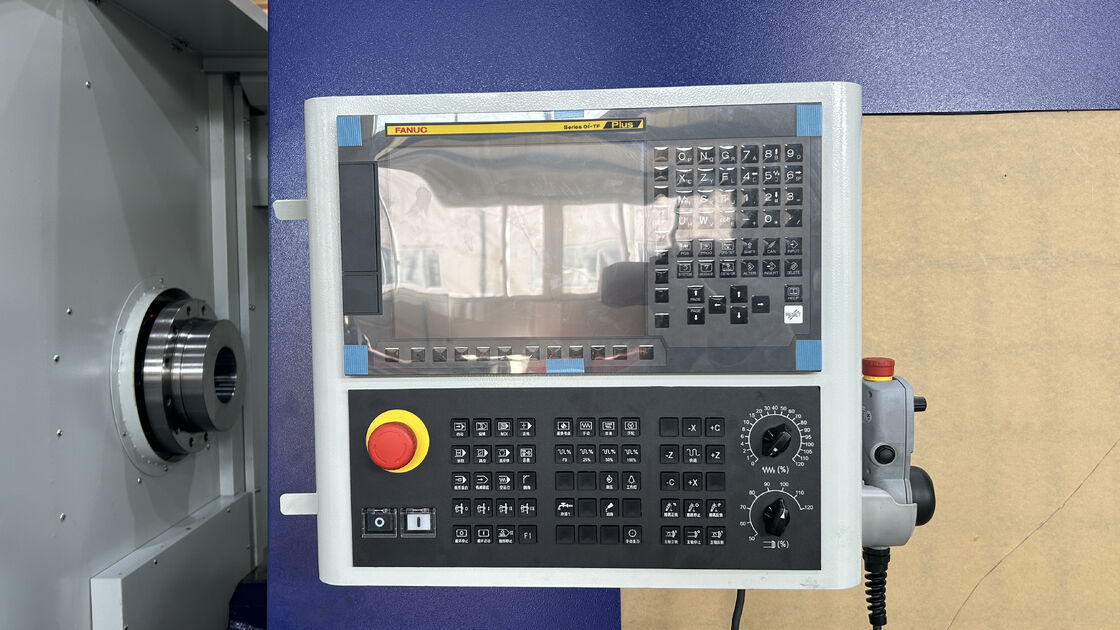

Consola de controlo:

Sistema de servo Siemens, para obter um servo de alta velocidade, alta precisão e alta estabilidade, sistema FANUC opcional

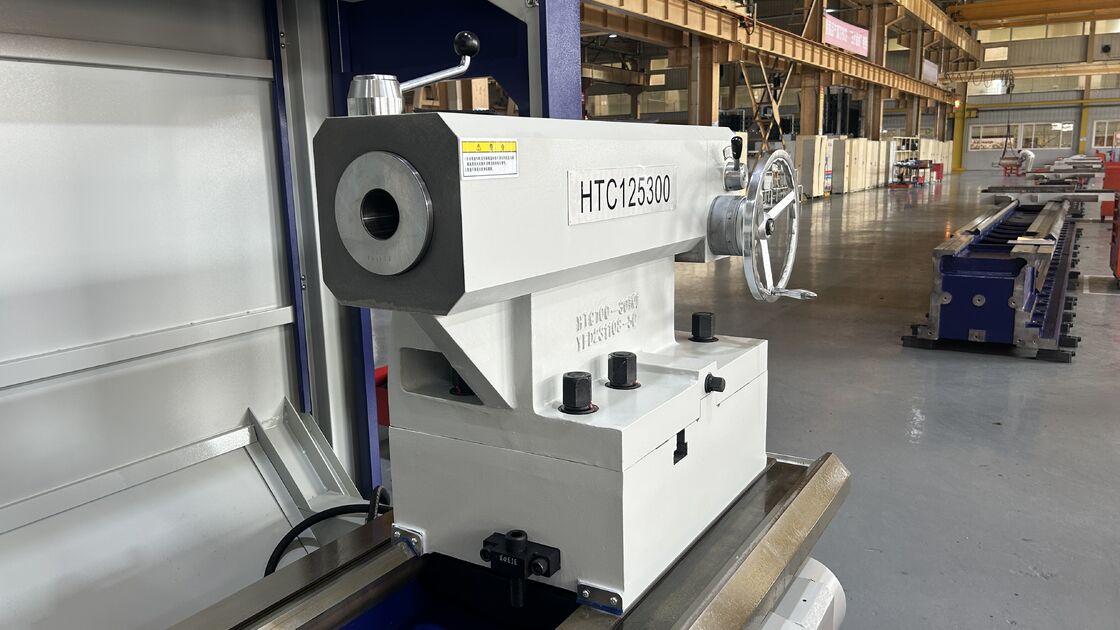

Cauda:

O banco traseiro mecânico é dividido em estrutura superior e inferior do corpo.

Corpo:

Cama de fundição com uma disposição interna razoável de costelas e trilho auxiliar de guia, com alta rigidez, forte capacidade de suporte, boa estabilidade, etc.(especificações de 6 m e acima do leito com uma forma de emplaçamento de secção longa)

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal 1

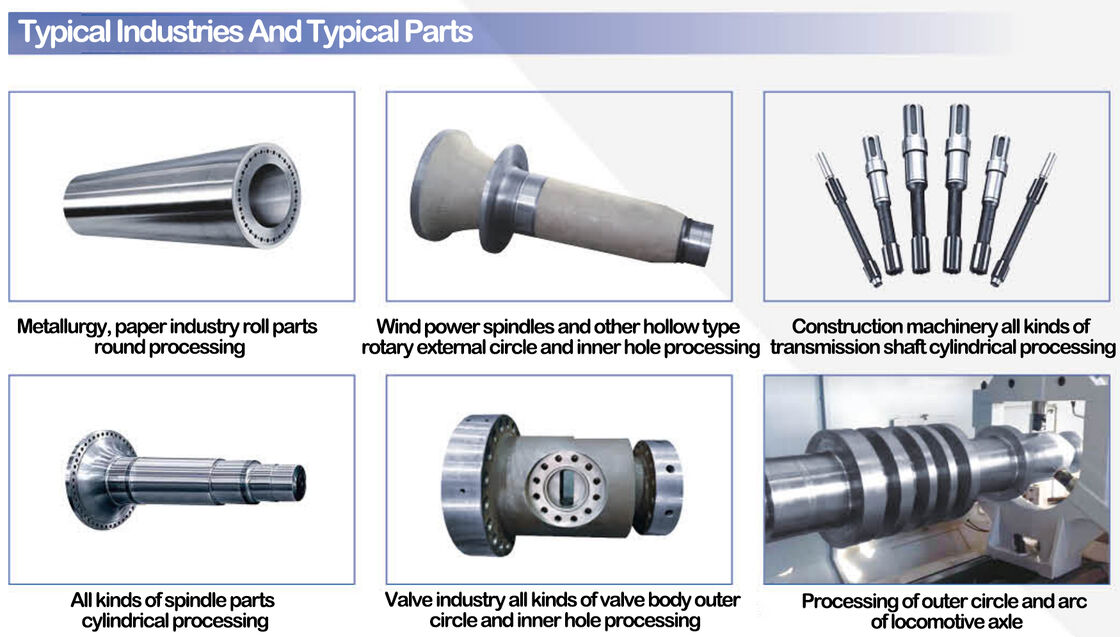

Aplicação na indústria:

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal 2

Parâmetros do produto:

Posições
Unidade
HTC 125800
Diâmetro máximo do balanço sobre o leito

mm
1250
Comprimento máximo da peça de trabalho (distância entre os centros)

mm
8100
Comprimento máximo de corte
mm
8000
Diâmetro máximo de corte
mm
1250
Diâmetro máximo do balanço sobre o deslizamento transversal

mm
850
Tipo e código do nariz do fuso


A2-15
Espinha de borrada cônica da extremidade da frente


Métrica 140
Diâmetro do furo do fuso
mm
130
Cabeça hidráulica de velocidade variável
Faixa de velocidade do fuso

r/min
5 a 500
Torque de saída máximo do fuso
Nm
7500
Passos de velocidade do fuso

Hidráulicamente 3passos, velocidades infinitamente variáveis em cada passo

Potência do motor principal
kW
22
Chuck, não.
Diâmetro/tipo de barril
mm
1000/manuais de quatro garras
Velocidade de travagem rápida no eixo X
m/min
6
Velocidade de travagem rápida no eixo Z
m/min
5
Viagem no eixo X
mm
650
Viagem no eixo Z
mm
8000
Máquinas de secagem
Diâmetro da manga do rabo
mm
160
Viagem de mangas de cauda
mm
300
Fio de cauda

6# de Mohs
Tipo de poste de ferramenta

Posição vertical 4
Tamanho da ferramenta
mm
40*40
Capacidade máxima de carga
Peças de trabalho de disco
Quilos
1000
Peças de trabalho de eixo
Quilos
5000
Precisão de usinagem

IT6-IT7
Fabricação a partir de matérias têxteis
mm
0.005
Consistência do diâmetro de usinagem
mm
0.025/300
Planosidade da peça de trabalho
mm
0.02/300
Superfície rugosa da peça de trabalho
superfície cilíndrica

Ra L.6 μm
Superfície camada circular Superfície cônica

Ra 3,2 μm
Precisão de posicionamento
Eixo X
mm
0.014
Eixo Z
mm
0.065 ((Regra padrão do eixo Z)
Precisão de posicionamento repetida
Eixo X
mm
0.006
Eixo Z
mm
0.016(Regra padrão do eixo Z)
Altura do centro
Da cama.
mm
625
A partir da superfície do solo
mm
1275
Dimensões globais (L*W*H)
mm
11850*2725*2450
Configuração normal:
1Sistema de controlo CNC: Siemens 828D
2Motor principal de conversão de frequência doméstico de 22 kW
3. Rolamentos de fuso de alta precisão importados
4Assento traseiro manual
5. Portador de ferramentas elétricas vertical de quatro estações
6Parafusos de chumbo importados

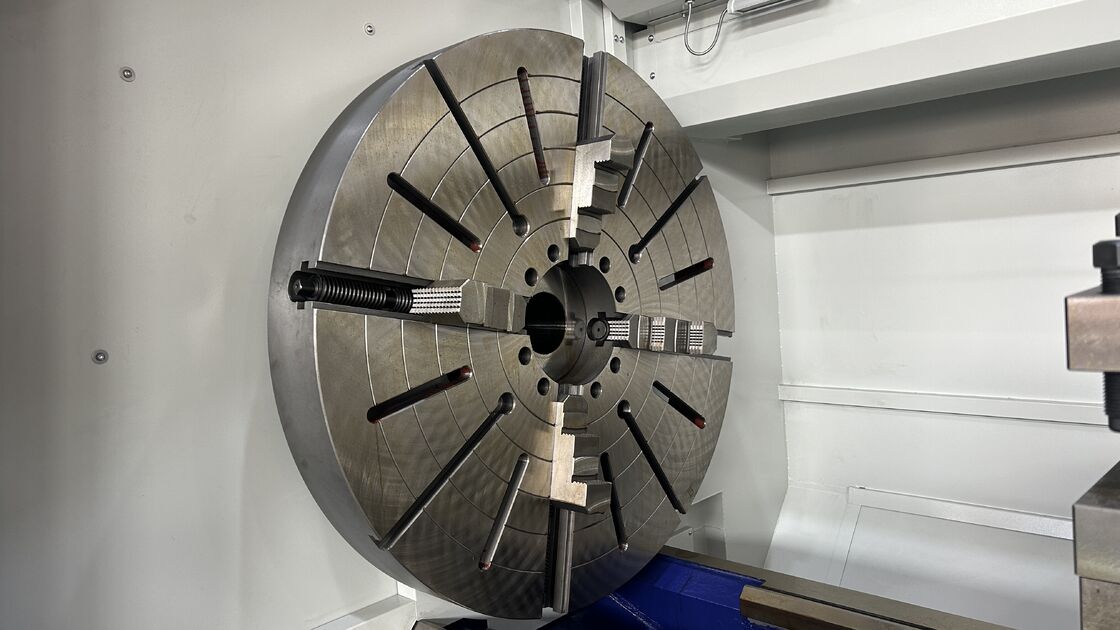

7. φ1000 motor manual de quatro mandíbulas
8. lubrificação automática de dois eixos
9Dispositivo de arrefecimento
10.O ferro do tapete do chão (configuração técnica do buraco do pé)
Configuração seletiva:
1. Sistema CNC FANUC ((motor de dois eixos com a configuração do sistema)
2Outras especificações
3. Regra de grelha Heidenhain/Fager
4Partes de eixo de 8 toneladas
5. Várias especificações de repouso constante e rolos
6Motor principal Siemens/FANUC
7. Outras especificações suporte de ferramenta eléctrica
8Proteção semi-fechada
9. Extractor de chips de chapa
10. Várias especificações base de ferramentas de broca
11. Pequeno cabo de cauda de fuso
12- Cabeça elétrica.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:

SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal 3

Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
SMTCL Max Swing Diâmetro 1250mm Siemens Sistema HTC125500 grande torno CNC horizontal 4

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
