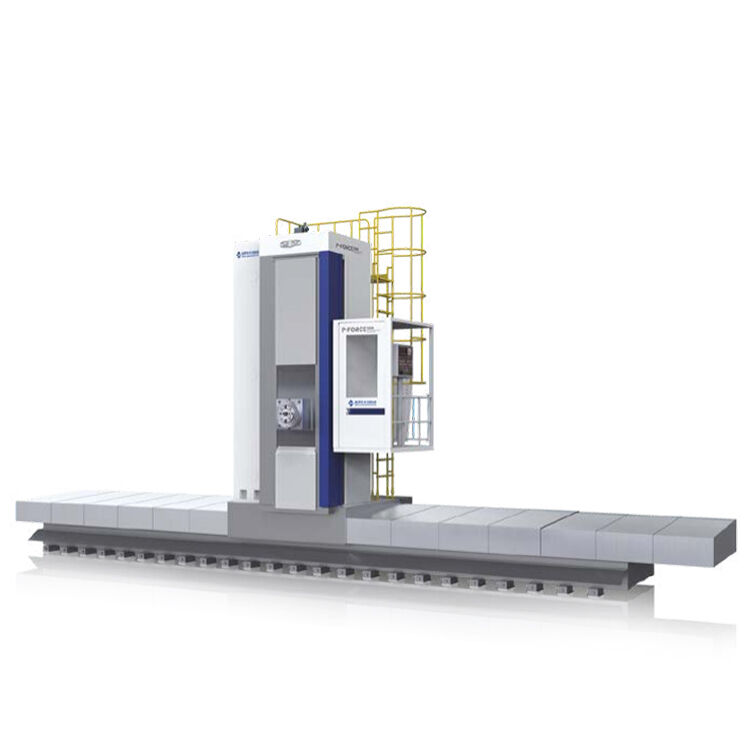

Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica

Marca: SMTCL
Número do modelo: P-Force
Local de Origem: China
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquinas de perfuração horizontais do Readout de Digitas

máquina de perfuração do assoalho 800r/min

Máquinas de perfuração horizontais do ISO

Detalhes do produto

Marca: SMTCL Nome do produto: CNC Floor Flowing e Machine chata
Produto: P-Force Diâmetro do fuso: 130
Diâmetro do eixo de moagem: 211.44 Especificação do identificador de ferramentas: BT50/JT50
Eixo x: 4000 (incremento por 2000) Eixo y: 2000/2500/3000/4000
Eixo z: 700 Eixo w: 700
Destacar

Propósito geral

,

Assoalho-tipo

,

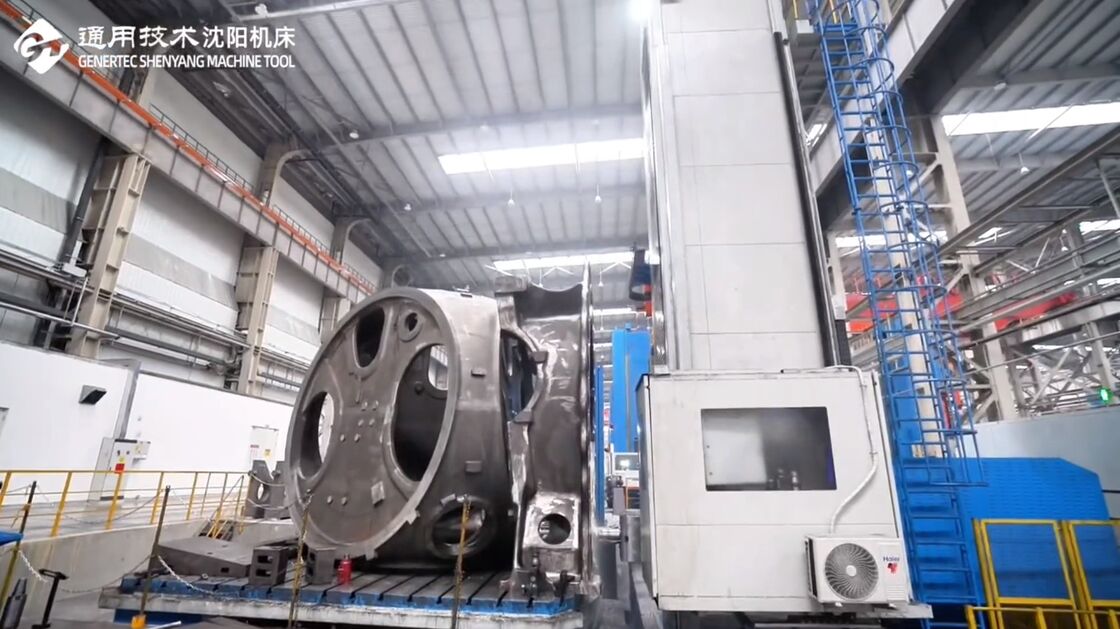

indústria de energias eólicas

Descrição do produto

Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 0

Descrição do Produto:

Centro de usinagem de fresagem e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica
Tipo geral, que é econômico e prático, com ampla gama de usinagem, e é adequado para usinagem de várias peças. É usado em máquinas de engenharia, redutores, válvulas de bomba, máquinas em geral e outras indústrias.
Características estruturais:Layout de caixa suspensa lateral de coluna única, no qual a coluna se move horizontalmente ao longo do trilho guia do corpo (coordenada do eixo X), a cabeçote se move verticalmente ao longo do trilho guia da coluna (coordenada do eixo Y), o carneiro se move horizontalmente no cabeçote (coordenada do eixo Z) e o fuso se move no carneiro (coordenada do eixo W).
Peças básicas:Fundido com material de ferro fundido de alta resistência e processo de areia de resina
Grupo do fuso:O fuso é acionado por um servomotor CA Siemens via caixa de redução caseira, que é dividida em mudança de velocidade de engrenagem alta e engrenagem baixa.
Trilho guia:O trilho guia linear de rolos de alta carga importado para o eixo X, o trilho guia revestido de aço
par para o eixo Y e o trilho guia de endurecimento de ferro fundido fechado de quatro lados para o eixo Z

Características do produto:

Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 1

Fundidos básicos de alta qualidade

O corpo, o assento deslizante, a coluna, o cabeçote e outras fundições da máquina-ferramenta são feitos de ferro fundido cinzento de alta resistência moldado em areia de resina. O carneiro e a
caixa de engrenagens principal são feitos de ferro fundido dúctil de alta resistência, que tem boa absorção de choque e rigidez
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 2

Controle rigoroso do processo e inspeção de qualidade

Controle rigoroso e abrangente do processo de qualidade, 138 itens de controle de inspeção de processo, teste de aceitação total e 179 itens de inspeção conduzem inspeção de alto padrão
na precisão do produto para garantir que a precisão do produto seja estável e confiável.
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 3

Carneiro de alta precisão e alta rigidez

O carneiro é feito de ferro fundido dúctil de alta resistência e é compensado em conjunto por cilindro hidráulico duplo, válvula proporcional e sistema de controle CNC.
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 4

Controle de circuito fechado completo

Cada eixo é medido por uma régua de grade importada para obter controle de circuito fechado completo, melhorando a precisão de posicionamento da máquina-ferramenta.
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 5
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 6
Parâmetros do produto:
Item
Unidade
P-Force 130R
P-Force 160R
FBC 130rp
FBC 160rp
Fuso
Diâmetro do fuso
mm
130
160
130
160
Diâmetro do eixo de fresagem
mm
211.44
260
211.44
260
Especificação da alça da ferramenta

BT50/JT50
BT50/JT50
BT50/JT50
BT50/JT50
Velocidade rotacional do fuso
r/min
10-1500
10-1000
10-1500
10-1500
Máximo
torque do fuso
SIEMENS
N·m
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
N·m
1850/2200
3000/3700
-
-
Motor do fuso
potência
SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Seção transversal do carneiro
mm
480×480
480×480
480×480
480×480
Curso
Eixo X
mm
4000 (incremento por 2000)
6000 (incremento por 2000)
6000 (incremento por 2000)
6000 (incremento por 2000)
Eixo Y
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Eixo Z
mm
700
700
1000
1000
Eixo W
mm
700
700
800
800
Avanço
Velocidade de avanço
Eixo X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Eixo Z/W
mm/min
1-3000
1-3000
1-3000
1-3000
Movimento rápido
Eixo X/Y
mm/min
6000
6000
6000
6000
Eixo Z/W
mm/min
3000
3000
3000
3000
Precisão de posicionamento







Padrão de execução
GB/T 5289.2-2021
Eixo X
mm
0.012/1000
(régua de grade como configuração padrão)
0.012/1000
(régua de grade como configuração padrão)
0.012/1000
(régua de grade como configuração padrão)
0.012/1000
(régua de grade como configuração padrão)
Eixo Y
mm
0.02/1000; 0.012/1000 (régua de grade como configuração opcional)
Eixo Z
mm
0.025; 0.015(régua de grade como configuração opcional)
0.025; 0.015 (régua de grade como configuração opcional)
0.025; 0.015 (régua de grade como configuração opcional)
0.025; 0.015 (régua de grade como configuração opcional)
Eixo W
mm
0.025
0.025
0.025
0.025
Precisão de posicionamento repetido


Padrão de execução
GB/T 5289.2-2021
Eixo X
mm
0.012
0.012
0.012
0.012
Eixo Y
mm
0.012
0.012
0.012
0.012
Eixo Z
mm
0.012
0.012
0.012
0.012
Eixo W
mm
0.015
0.015
0.015
0.015
Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, o objeto físico deve prevalecer.
Configuração padrão:
Sistema SIEMENS 828D
Régua de grade do eixo X
Trilho guia linear importado para o eixo X
Placa de proteção de aço para o eixo X
Rolamentos de fuso importados
Função de sopro do fuso
Resfriador de óleo do cabeçote doméstico
Sistema de lubrificação centralizada para máquina-ferramenta
Proteção de armadura da coluna para o eixo Y
Plataforma levantada/abaixada junto com o cabeçote
Unidade de remoção de cavacos tipo corrente de um lado
Luz tricolor, holofote
Parafusos e rolamentos de chumbo importados dos eixos Y, Z, W
Pistola de ar limpo/pistola de água
Configuração opcional:
Sistema SIEMENS ONE
Sistema FANUC0i/31i
Régua de grade do eixo Y/Z
Função de captura automática da cabeça do acessório
Bancada rotativa CNC
Cabeça de fresagem manual/semiautomática/automática
Cabeça de faceamento removível
Magazine de ferramentas (40/60)
Compensação de alongamento térmico do carneiro
Sistema de resfriamento interno do fuso
Sopro da régua de grade
Plataforma
Controle adaptativo
Detecção de anomalia de carga da ferramenta
Pacote de economia de energia

NOSSO Serviço:

Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada

2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 7
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento e fresagem e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de furação nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:

Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 8

Exposição:

Centro de usinagem de fresamento e furação tipo chão de uso geral SMTCL P-Force para a indústria de energia eólica 9

Perguntas frequentes:

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-vendas: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
