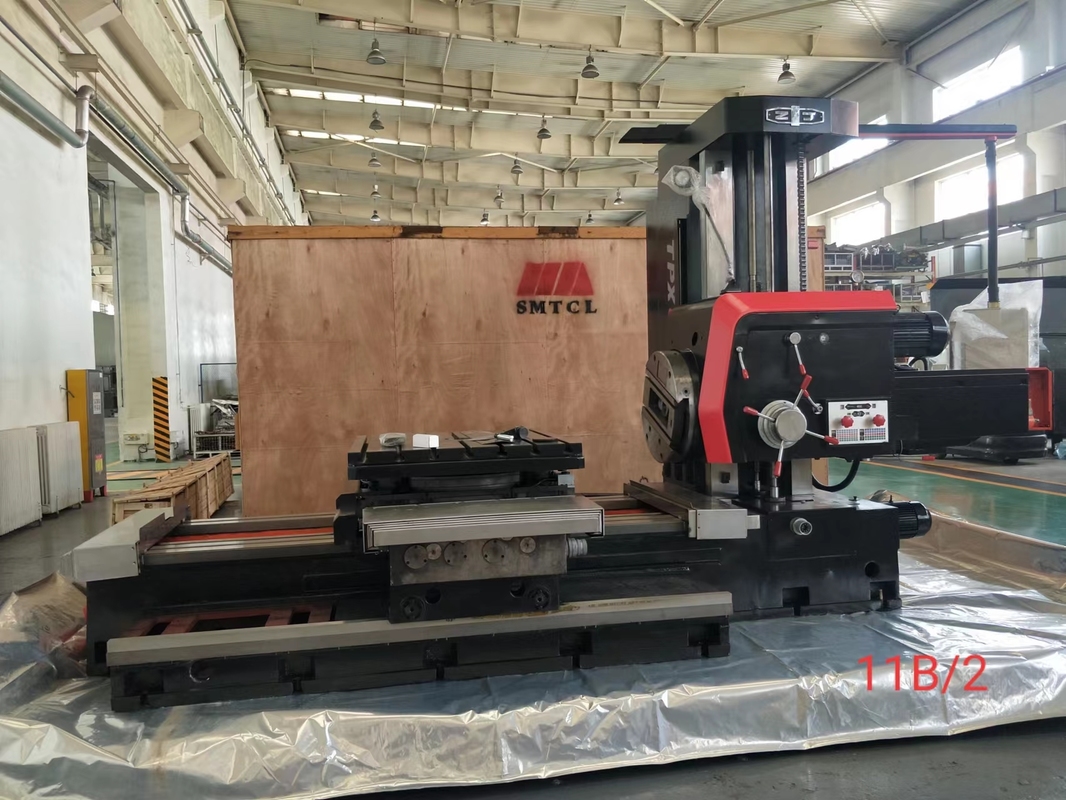

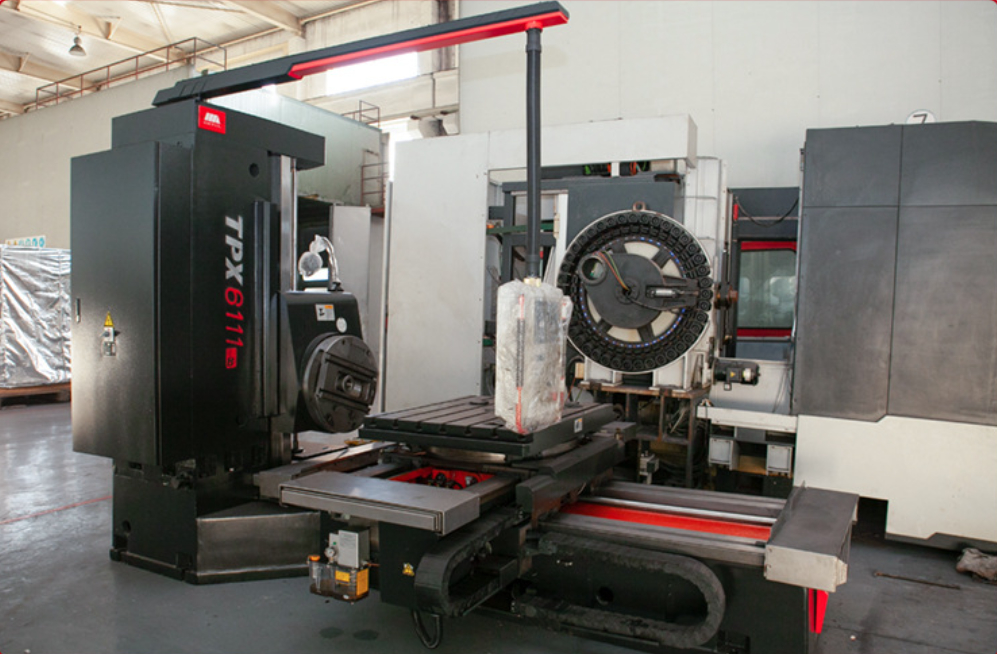

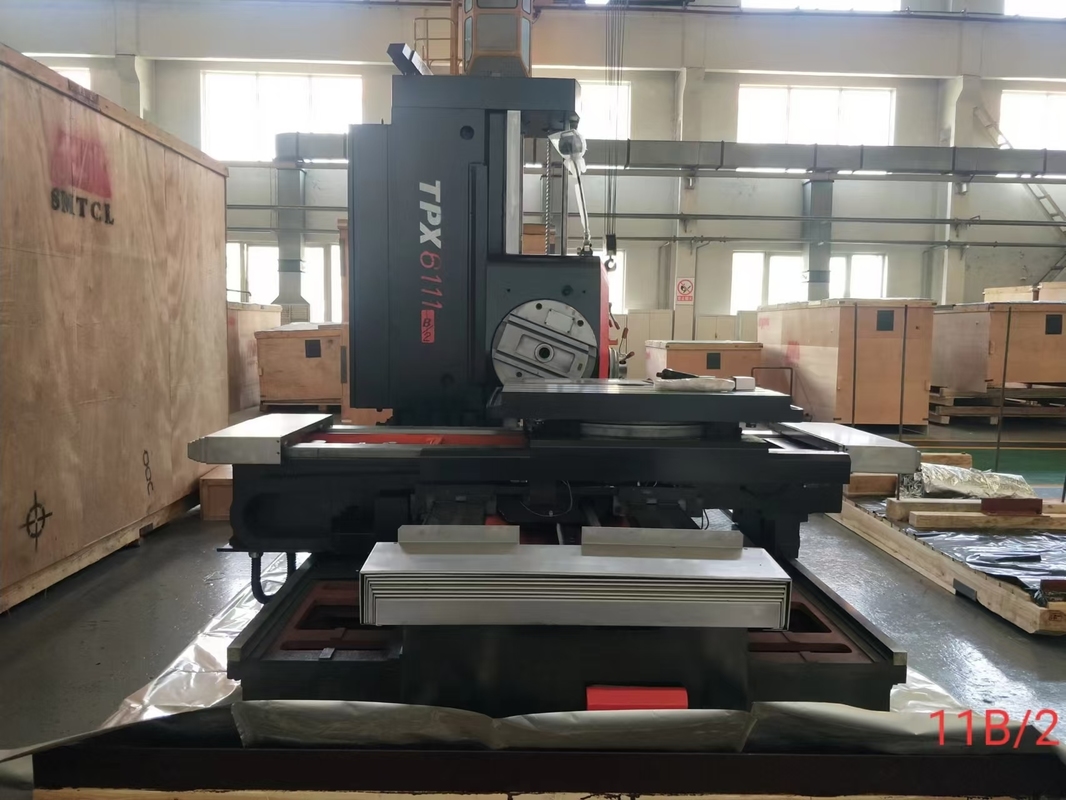

Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão

Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão

Máquina de perfuração horizontal Shenyang TPX6111B

máquina de fresagem horizontal de precisão

Perfuração de TPX6111B e máquina de trituração

Lugar de origem:

China

Marca:

SMTCL

Certificação:

ISO CE

Número do modelo:

TPX6111B

Contacte-nos
Solicite um orçamento
Detalhes do produto
Nome:
Máquina de perfurar e moer horizontal
Modelo:
TPX6111B
Tamanho da mesa de trabalho:
1100mmX960mm
Worktable Max.Load:
5 000 kg
Diâmetro máximo do eixo:
110mm
Torque de Max.spindle:
1225 N.m
Faixa de velocidade do fuso:
8-1000 r/min
Potência do motor:
7.5kW
Diâmetro da cabeça de revestimento:
600 mm
Curso do eixo X/Y/Z:
900/900/1400mm
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Detalhes da embalagem
Pacote apropriado para o frete de mar interurbano
Tempo de entrega
30-40 dias
Termos de pagamento
L/C, T/T, D/P, D/A, Western Union, MoneyGram
Habilidade da fonte
100 conjuntos por ano
Descrição do produto

Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 0

Descrição do Produto
Máquina de Mandrilar e Fresar Horizontal de Precisão Shenyang Machine Tool TPX6111B
As máquinas de fresar e mandrilar horizontais da série TPX são baseadas em um design clássico, adequadas para mandrilamento e fresagem grosseiros e acabados, capazes de fresar componentes grandes e do tipo caixa. Elas se destacam em mandrilamento de furos internos, torneamento cilíndrico e ranhuras por avanço radial da placa de faceamento. Um dispositivo de posicionamento óptico 4x90 permite a precisão de usinagem ao tornear peças grandes. Os sistemas de medição de leitura digital de precisão garantem a precisão das coordenadas e da linearidade.
Características do Produto
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 1

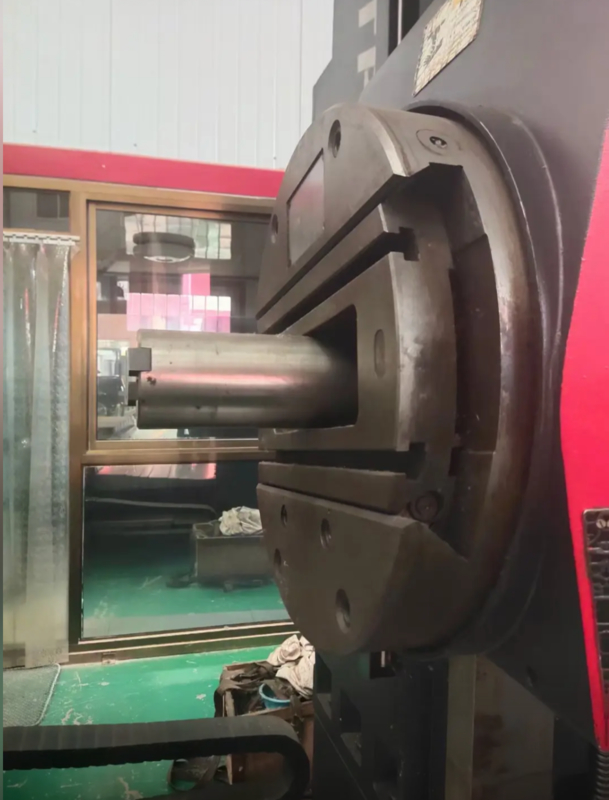

Fuso de Alta Qualidade

O mecanismo de três camadas garante alta precisão rotacional e o suporte de três pontos proporciona alta rigidez e precisão.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 2

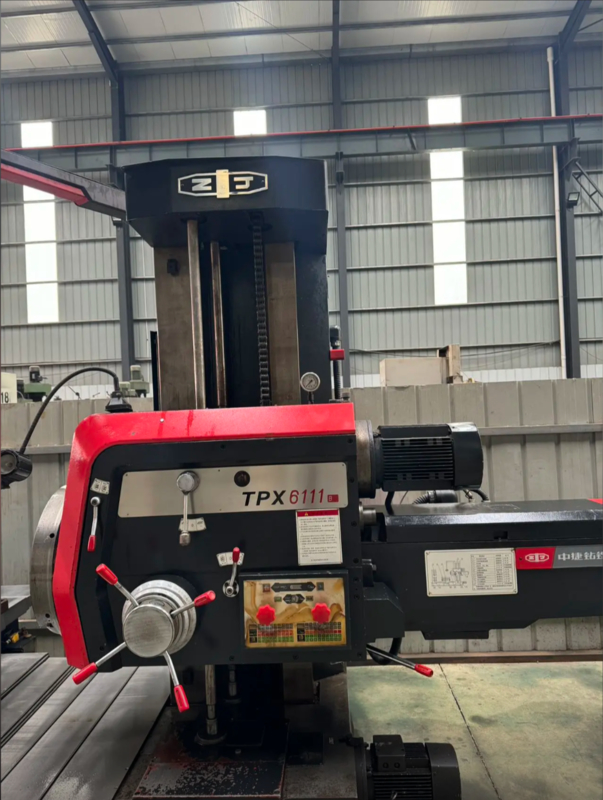

Layout Amigável

O painel de operação suspenso oferece operação centralizada flexível e conveniente. A pré-seleção hidráulica controla a velocidade e a taxa de avanço
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 3

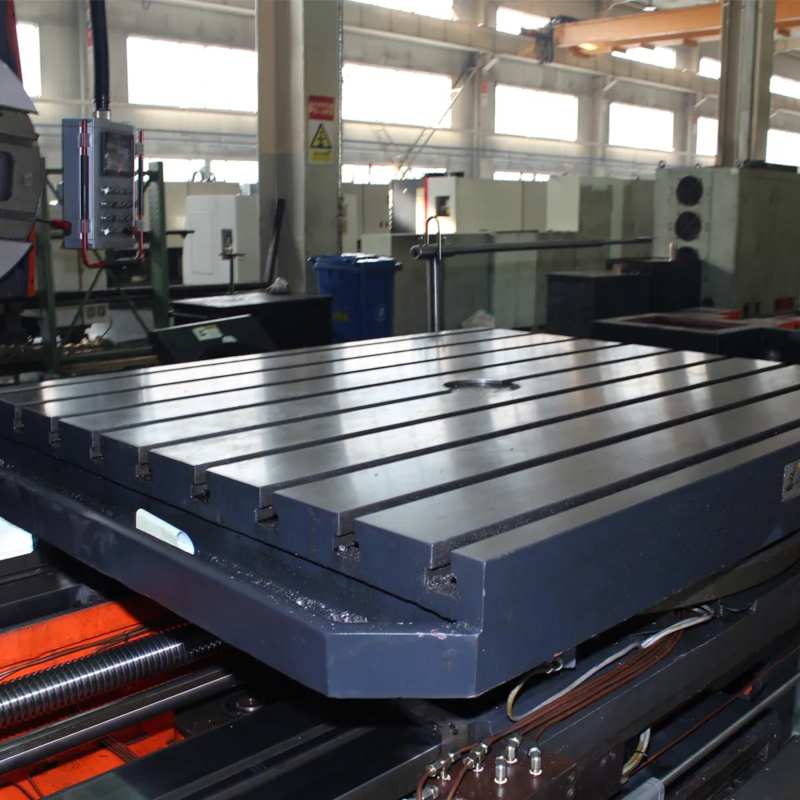

Mira Óptica Precisa e Estável

O dispositivo de posicionamento óptico 4×90 das mesas de trabalho garante alta precisão de posicionamento e alta precisão de rotação.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 4

Intertravamento Eletro-hidráulico

Todos os componentes móveis possuem intertravamentos eletro-hidráulicos. Apenas um componente se move enquanto os outros são fixados automaticamente.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 5




Amostra da Peça de Trabalho:
Componente do tipo flange
Detalhes do Produto
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 6
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 7
BaseNossas fundições de alta qualidade apresentam guias polidas e endurecidas. As fundições são internamente reforçadas para maximizar a rigidez e a estabilidade.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 8
Painel de ControleDisponível em arranjos suspensos ou com braço oscilante, o painel de controle é fácil de usar e reduz a fadiga do operador.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 9
Design InternoFácil de instalar, estável e preciso, com uma estrutura totalmente fechada para evitar a entrada de óleo, líquido de arrefecimento e cavacos.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 10
Sistema de ControlePLC
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 11
ColunaFeita de fundições de alta qualidade com guias retificadas e endurecidas, o design estrutural otimizado suporta facilmente a montagem
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 12
Proteção de SegurançaPlacas de aço de alta qualidade soldadas formam uma excelente cobertura protetora.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 13
Sistema HidráulicoPressão ajustada por meio de válvula de alívio. Velocidade variável alcançada por meio de uma válvula rotativa.
Shenyang Máquina-ferramenta TPX6111B Máquina de perfuração e fresagem horizontal de precisão 14
CabeçoteA velocidade primária é controlada por meio de interruptores no próprio cabeçote, uma variedade de velocidades rotacionais são possíveis
Parâmetros do Produto
Item
Unidade
TPX6111B
TPX6111B/2
TPX6111B/3




Fuso
Diâmetro
mm
φ110
φ110
φ110
Cone

Morse No6
(ISO7:24No50)
Morse No6(ISO7:24No50)
Morse No6(ISO7:24No50)
Torque Máximo
N.m
1225
1225
1225
Empuxo Axial Máximo
N
12250
12250
12250
Configurações de Velocidade

22
22
22
Faixa de Velocidade
r/min
8-1000
8-1000
8-1000
Potência do Motor Principal
kw
7.5
7.5
7.5

Placa de Faceamento
Torque Máximo
N.m
1960
1960
1960
Diâmetro
mm
Φ600
Φ600
Φ600
Faixa de Velocidade
r/min
4-200
4-200
4-200
Configurações de Velocidade

18
18
18


Mesa de Trabalho
Dimensões
mm
1100×960
1100×960
1250×110
Carga Máxima
kg
5000
5000
5000
Tamanho da ranhura em T
mm
22
22
22
Contagem de ranhuras em T

7
7
7






Faixa de Usinagem
Curso máximo do eixo X
mm
900
1250
1600
Curso máximo do eixo Y
mm
900
900
1200
Curso máximo do eixo Z
mm
1400
1400
1400
Curso máximo do eixo W (fuso)
mm
600
600
600
Curso máximo do eixo U (deslizamento da placa de faceamento)
mm
180
180
180
Ângulo rotativo do eixo B
°
360
360
360
Distância mínima entre a linha central do fuso e a mesa de trabalho
mm
0
0
0


Avanço
Avanço rápido
mm/min
X/Y/Z/W:2500
X/Y/Z/W:2500
X/Y/Z/W:2500
Faixa de avanço do eixo para cada revolução do fuso
mm/rev
0.04-6/0.01-1.88
(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)


Precisão
Precisão de leitura da medição linear (eixo X/Y/Z)
mm
0.005
0.005
0.005
Precisão de leitura da medição linear (eixo B)
°
0.001
0.001
0.001

Especificações Gerais
Dimensões (C×L×A)
mm
4910x2454
x2750
4910x2870
x2750
5028x2870
x2750
Peso da Máquina
kg
11500
13000
14000
Configuração padrão:
1, Furo cônico do fuso Morse nº 6
2, Leitura digital do eixo X/Y
3,Cabeça de Faceamento
Configuração seletiva:
1, Fuso 7:24 nº 50 (JT50)
2, Fuso 7:24 nº 50 (BT50)
3, Leitura digital do eixo Z
4, Leitura digital do eixo B
5, Coluna traseira
