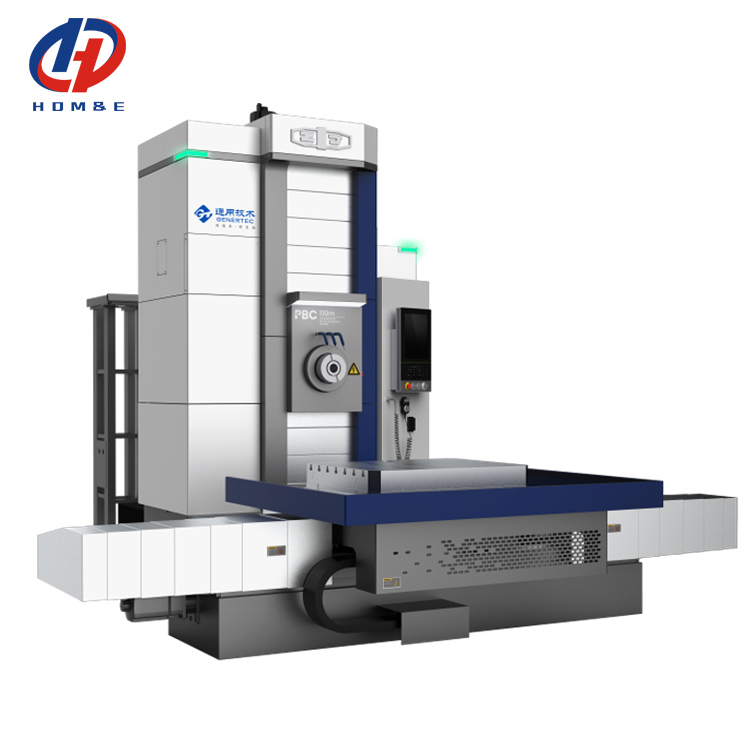

SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC

SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC

Alta rigidez

Cortes pesados

SMTCL

Lugar de origem:

CHINA

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

TK6513

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Número do modelo:
TK6513
CNC ou não:
CNC
Palavra -chave:
Máquina de perfurar de fresagem CNC horizontal
Velocidade do eixo:
10-2000 r/min

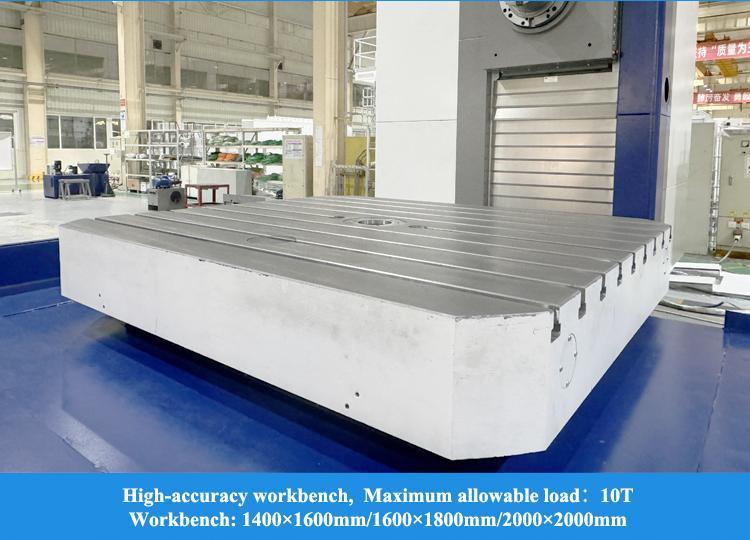

Dimensão da bancada:
1400×1600 mm
Carga máxima da bancada de trabalho:
10 t
Viagem transversal X da bancada de trabalho:
2000/3000/3500/4000 mm
Viagem vertical Y do cabeçote:
1600/2000/2500/3000 mm
Viagem longitudinalZ da coluna:
1600/2000 mm
Viagem W do eixo:
800 mm
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45-60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC 0

Descrição do produto:

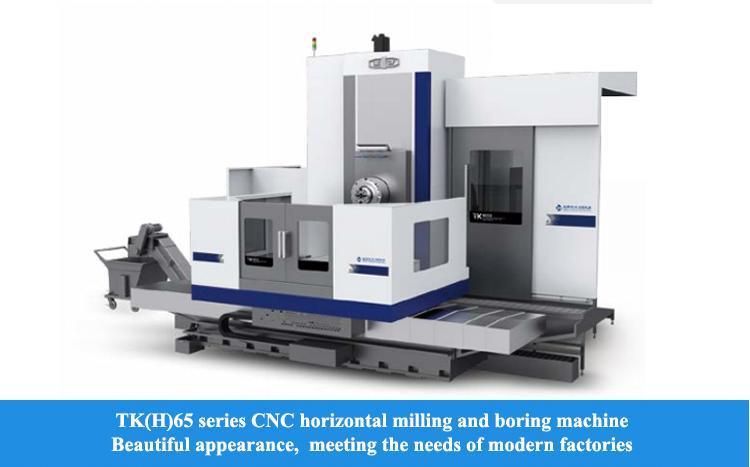

SMTCL TK6513 Máquina de corte pesado CNC de alta rigidez
Máquina de fresagem e perforação horizontal CNC de alta rigidez pode atender à demanda de corte pesado e é amplamente utilizada em máquinas gerais, máquinas de engenharia, mineração,Energia elétrica e outras indústrias.
Características estruturais:A máquina-ferramenta está em uma estrutura de layout em forma de T e uma única coluna lado caixa pendurada
Partes básicas:Fundido com material de ferro fundido de alta resistência e processo de areia de resina, com excelente estabilidade e resistência a choques
Grupo do eixo:O fuso é accionado por malhas de grupos de engrenagens de precisão, com funcionamento suave e alta precisão

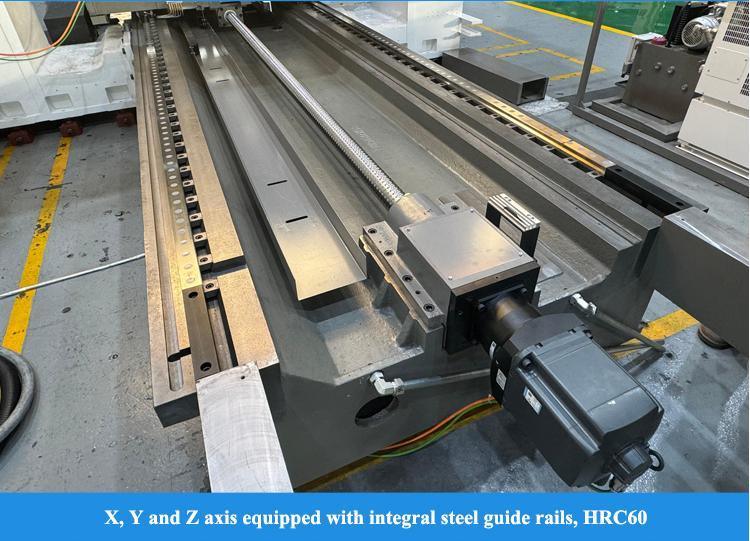

Ferrovia de guia:O eixo X, o eixo Y e o eixo Z são equipados com o trilho de guia integrado inserido em aço para atender à demanda rígida de corte pesado
Acionamento:O eixo X e o eixo Z adotam o servomotor para conduzir o parafuso de condução de bola através da caixa de velocidades de redução,o eixo Y adota o servomotor para conduzir diretamente o parafuso de condução de bola,e o eixo B é o clássico duplo worm engrenagem & estrutura worm

Características do produto:

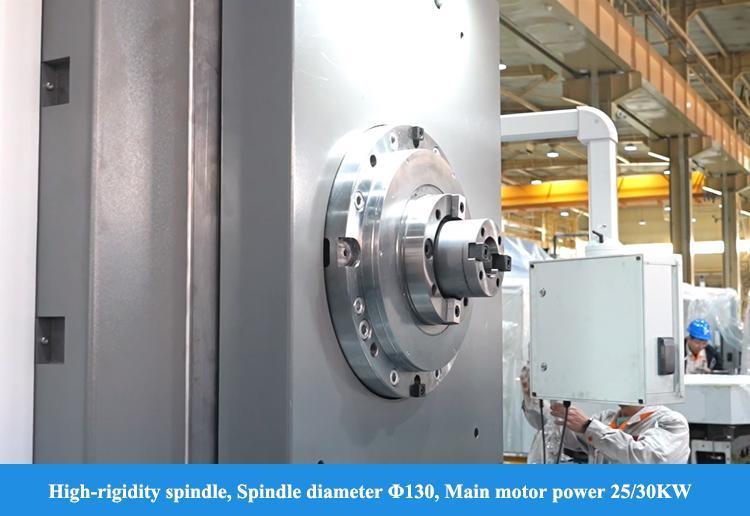

1Diâmetro do fuso 130 mm, binário 3200 Nm, corte potente para peças grandes
2- Capacidade de carga da mesa de trabalho de 10 toneladas, viagem no eixo X de 4 metros, adequado para a usinagem de peças pesadas
3Sistema Siemens 828D com controlo de circuito fechado completo, precisão de posicionamento até 0,018 mm
4- Troca automática de ferramentas + fuso telescópico automático, apenas 8 segundos por troca de ferramentas, aumentando a eficiência em 30%
5- Leito fundido integral + guia endurecida, atenuação de precisão ≤ 5% após 1000 horas de funcionamento contínuo

Detalhes do produto:

SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC 1

Parâmetros do produto:
- Não.
Unidade
TK(H) 6513
TK ((H) P 6513
Dimensão da bancada de trabalho
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Carga máxima da bancada de trabalho
T
10
Diâmetro do fuso
mm
φ130
Diâmetro da cabeça virada
mm
-
φ730
Especificação da haste da ferramenta

JT50/BT50
Velocidade do fuso
r/min
10-2000
Potência do motor principal
kW
25/30
Torque máximo do fuso
Nm
2500/3000
Viagem transversal X da bancada de trabalho
mm
2000/3000/4000
Viagem vertical Y do cabeçote
mm
1600/2000 ; 2500/3000
Viagem longitudinal Z da coluna
mm
1600/2000
Viagem W do eixo
mm
800
Viagem U do bloco de deslizamento da cabeça virada
mm
-
200
Velocidade de alimentação
X, Y, Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B
r/min
0 a 1
Velocidade rápida
X, Y, Z
m/min
10
W
m/min
3
U
m/min
-
3
B
r/min
1
Precisão de posicionamento
X, Y, Z
mm
X/Y:0.018/0.015 (escala de grade)
Z:0.018/0.015 (escala de grade)
W
mm
0.016
U
mm
-
0.032
B
""
8, 4×90°;6
Precisão de reposicionamento
X, Y, Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B
""
6

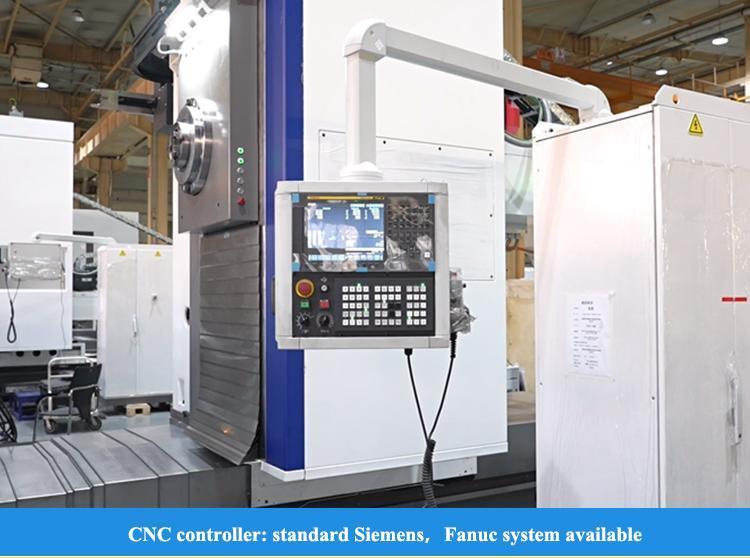

Sistema CNC


Siemens 828D
Configuração normal:
Siemens 828D
Função de sopro do fuso
Proteção do carril de guia
Ar condicionado de gabinete
Refrigeração e remoção de chips
Parafusos de chumbo de esferas importados
Protecção do operador
Lubrificação centralizada
Grelha óptica circular do eixo B
Arma de água/arma de ar Headstock refrigerador de óleo
Caixa de água para bancos de trabalho
Ferro de almofada de âncora
Rolamentos importados
Protecção da blindagem na direção Y
Lâmpadas
Configuração opcional:

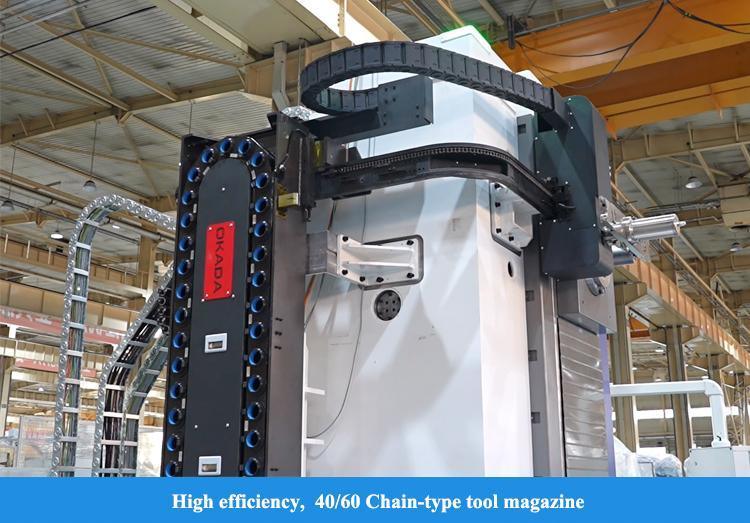

Repositório de ferramentas 40/60
Refrigerador de óleo de estação de bombagem
Sistema FANUC0I/31I
Cabeça de fresagem de acessórios
Controle adaptativo
Proteção da área da bancada de trabalho
Detecção de anomalias na carga da ferramenta
Regra de grade do eixo X/Y/Z
Pacote de poupança de energia
Refrigeração interna do fuso
SIEMENS 1

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.

2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC 2
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
SMTCL Máquina de moagem e perforação horizontal de alta rigidez TK6513 Máquina de perforação CNC 3

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
