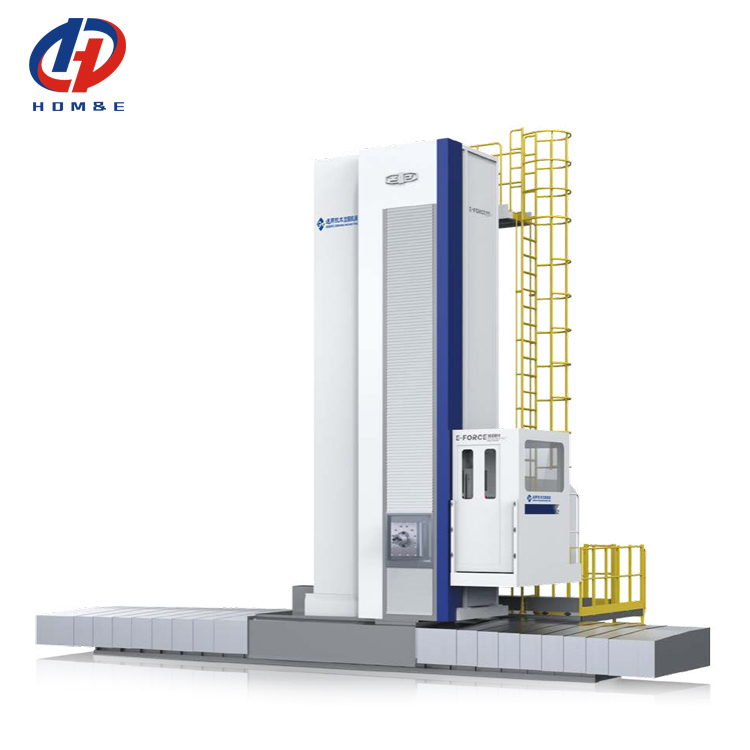

SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento

SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento

Alta eficiência

Grande potência do fuso e grande binário

SMTCL

Lugar de origem:

CHINA

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

E-force

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Nome do produto:
Alta eficiência CNC Flowing e Machine chata
Produto:
E-force
Diâmetro do fuso:
160/200
Diâmetro do eixo de moagem:
Outros
Especificação do identificador de ferramentas:
JT50/BT50
Eixo x:
6000 (incremento por 2000)
Eixo y:
3000/4000/5000
Eixo z:
1200
Eixo w:
1200
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45-60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 0

Descrição do produto:

SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento

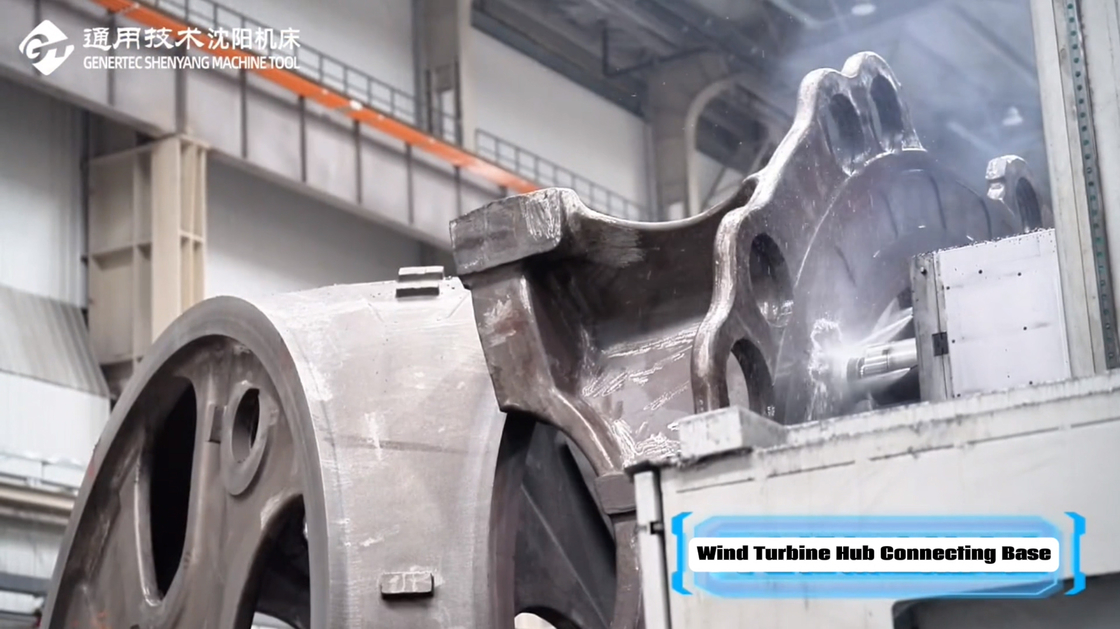

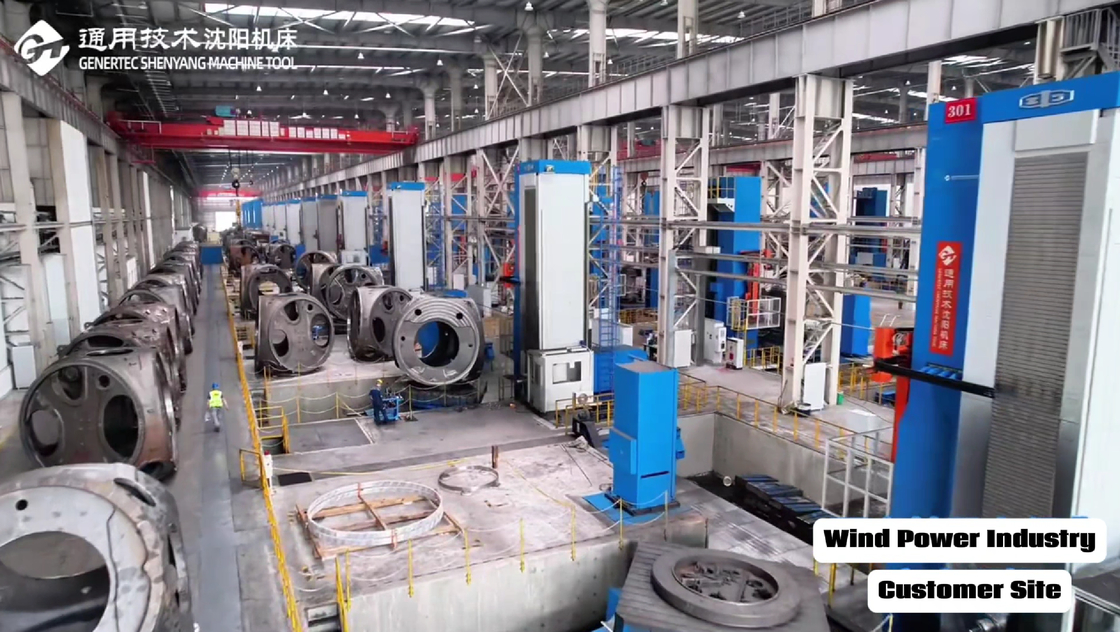

Alta eficiência com grande potência do fuso e grande binário, é adequado para usinagem de peças médias e grandes, e é usado em energia eólica, energia, redutor,Máquinas gerais e outras indústrias.
Características estruturais:Disposição de caixa suspensa lateral de coluna única, na qual a coluna se move horizontalmente ao longo do trilho de guia da carroceria (coordenada do eixo X),a cabeça se move verticalmente ao longo do trilho de guia da coluna (coordenada do eixo Y) , a vara se move horizontalmente no cabeçalho (coordenada do eixo Z) e o fuso se move na vara (coordenada do eixo W).
Partes básicas:fundido com material de ferro fundido de alta resistência e processo de areia de resina, ram é feito de ferro fundido dúctil de alta resistência.
Grupo do eixo:Alta velocidade e grande binário, com caixa de velocidades independente, dividida em três mudanças de alta, média e baixa velocidade.
Ferrovia de guia:O eixo X e o eixo Y são equipados com trilho de guia estático de fluxo constante fechado, com boa resistência a vibrações e retenção de precisão, e o eixo Z é equipado com elemento de rolamento mais
O trilho combinado de guias de tira de aço, enquanto o trilho de guias estático é opcional.

Características do produto:

SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 1

Fusões de base de alta qualidade

O corpo, o banco deslizante, a coluna, o cabeçote e outras peças de fundição da máquina-ferramenta são feitos de ferro fundido cinza de alta resistência de moldagem de areia de resina.
A caixa de engrenagens principal é feita de ferro fundido dúctil de alta resistência, que tem boa absorção de choques e rigidez.
SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 2

Controlo rigoroso dos processos e inspecção da qualidade

Controlo rigoroso e abrangente da qualidade dos processos, 138 itens de controlo de inspecção dos processos, teste de aceitação total e 179 itens de inspecção conduzem a um nível elevado de qualidade
Inspeção da precisão do produto para garantir que esta precisão seja estável e fiável.
SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 3

Ramo de alta precisão e rigidez

O arame é feito de ferro fundido dúctil de alta resistência e é compensado conjuntamente por duplo cilindro hidráulico, válvula proporcional e sistema de controle CNC.
SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 4

Controle de circuito fechado completo

Cada eixo é medido por uma régua de grelha importada para alcançar um controle completo do circuito fechado, melhorando a precisão de posicionamento da máquina-ferramenta.
SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 5
SMTCL E-Force Alta Eficiência com Grande Potência do Fuso e Grande Torque Máquina CNC de Moagem e Perfuração de Pavimento 6
Parâmetros do produto:
Ponto
Unidade
E-Force160RH
E-Force200RH
Espinha
Diâmetro do fuso
mm
160
200
Diâmetro do eixo de fresagem
mm
260
320
Especificação da alça da ferramenta

JT50/BT50
JT60/BT60
Velocidade de rotação do fuso
r/min
10-1500 ((2000)
10-1250
Número máximoTorque do fuso
N·m
6300/7600
8400/10000
Motor de fusãopotência
kW
58/69
85/102
Secção transversal do carregador
mm
480×540
480×540 520×580 ((Coluna de 7000 mm)
Infarto
Eixo X
mm
6000 ((aumento por 2000)
8000 (aumento por 2000)
Eixo Y
mm
3000/4000/5000
4000/5000/6000/7000
Eixo Z
mm
1200
1200
Eixo W
mm
1200
1200
Alimentos para animais
Velocidade de alimentação
Eixo X
mm/min
1-10000
1-10000
Eixo Y
mm/min
1-8000
1-8000
Eixo Z
mm/min
1-6000
1-6000
Eixo W
mm/min
1-6000
1-6000
A deslocar-se rápido.
Eixo X
mm/min
10000
10000
Eixo Y
mm/min
8000
8000
Eixo Z
mm/min
6000
6000
Eixo W
mm/min
6000
6000
Precisão de posicionamento



Padrão de execução
GB/T5289.2-2021
Eixo X
mm
0.012/1000
(linha de grelha como configuração padrão)
0.012/1000
(linha de grelha como configuração padrão)
Eixo Y
mm
0.012/1000 ((Línea de grelha como configuração opcional)
0.012/1000 ((Línea de grelha como configuração opcional)
Eixo Z
mm
0.025/0.012 (Gratulações)
0.025/0.012 (Gratulações)
Eixo W
mm
0.025/0.012 (Gratulações)
0.025/0.012 (Gratulações)
Repetir a precisão de posicionamento


Padrão de execução
GB/T 5289.2-2021
Eixo X
mm
0.01
0.01
Eixo Y
mm
0.01
0.01
Eixo Z
mm
0.01
0.01
Eixo W
mm
0.01
0.01
Nota: Os parâmetros fornecidos na tabela são apenas de referência.
Configuração normal:
Sistema SIEMENS 828D
Regra de grelha do eixo X/Y
Esquadrão de guia estático do eixo X/Y
Placas de tração de proteção de aço para eixo X
Rolamentos importados
Função de sopro do fuso
Ferrovia combinada de rolamento e deslizamento no eixo Z
Sistema de lubrificação centralizado para máquinas-ferramenta
Proteção de blindagem de coluna
Plataforma levantada/abaixada juntamente com o cabeçote
Redutor de ração importado
Sistema de arrefecimento a temperatura constante
Parafusos e rolamentos de chumbo importados no eixo Y, Z e W
Equipamento para a produção de energia elétrica
Unidade de remoção de chips de tipo cadeia de lado único
Pistola de ar limpo/pistola de água
Configuração opcional:
Sistema SIEMENS ONE
Esquadrão de guia estático do eixo Z
Regra de grelha do eixo Z
Grelha magnética do eixo W
Bancos de trabalho rotativos CNC
Cabeça de fresagem manual/semi-automática/automática
De frente para a cabeça, revista de ferramentas
Função de captura automática da cabeça do acessório
Compensação de alongamento térmico do Ram
Sistema de arrefecimento interno do fuso
Sopro da régua de grelha
Inspecção completa em circuito fechado
Sala de operações totalmente fechada
Plataforma de elevação automática
Refrigerador de óleo de estação de bombagem
Biblioteca de cabeças 3D
Controle adaptativo
Detecção de anomalias na carga da ferramenta
Pacote de poupança de energia
Plataforma
