Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica

Marca: SMTCL
Número do modelo: P-Force
Local de Origem: CHINA
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquinas de perfuração horizontais do Readout de Digitas

máquina de perfuração do assoalho 800r/min

Máquinas de perfuração horizontais do ISO

Detalhes do produto

Marca: SMTCL Nome do produto: CNC Floor Flowing e Machine chata
Produto: P-Force Diâmetro do fuso: 130
Diâmetro do eixo de moagem: 211.44 Especificação do identificador de ferramentas: BT50/JT50
Eixo x: 4000 (incremento por 2000) Eixo y: 2000/2500/3000/4000
Eixo z: 700 Eixo w: 700
Destacar

Máquina de perfurar e moer CNC horizontal

,

CNC Floor Flowing e Machine chata

,

SMTCL

Descrição do produto

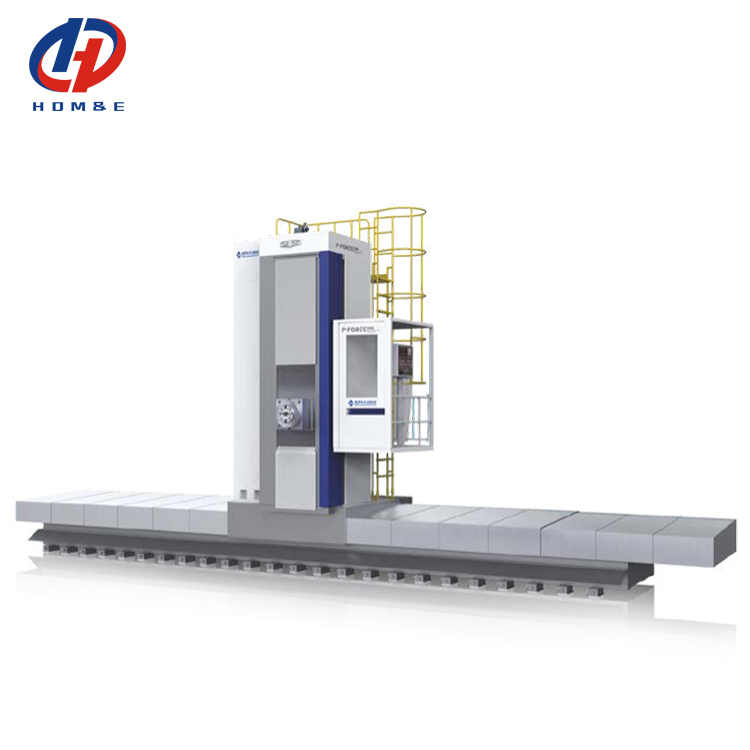

Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 0

Descrição do produto:

SMTCL P-Force CNC Floor Milling and Boring Machine Tool para a Indústria de Energia Eólica
Tipo geral, que é econômico e prático com ampla gama de usinagem e é adequado para usinagem de várias peças.Máquinas gerais e outras indústrias.
Características estruturais:Disposição de caixa suspensa lateral de coluna única, na qual a coluna se move horizontalmente ao longo do trilho de guia da carroceria (coordenada do eixo X),a cabeça se move verticalmente ao longo do trilho de guia da coluna (coordenada do eixo Y) , o carvalho move-se horizontalmente no cabeçalho (coordenada do eixo Z) e o fuso move-se no carvalho (coordenada do eixo W).
Partes básicas:Fusão com material de ferro fundido de alta resistência e processo de areia de resina
Grupo do eixo:O fuso é acionado por um servomotor CA da Siemens através de uma caixa de redução caseira, que é dividida em alta velocidade e mudança de velocidade de baixa velocidade.
Ferrovia de guia:O trilho de guia linear de rolos para carga pesada importado para o eixo X, o trilho de guia em gesso de aço
par para o eixo Y e trilho de guia de endurecimento de ferro fundido fechado de quatro lados para o eixo Z

Características do produto:

Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 1

Fusões de base de alta qualidade

O corpo, o banco deslizante, a coluna, o cabeçote e outras peças de fundição da máquina-ferramenta são feitos de ferro fundido cinza de alta resistência de moldagem de areia de resina.
A caixa de engrenagens principal é feita de ferro fundido dúctil de alta resistência, que tem boa absorção de choques e rigidez.
Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 2

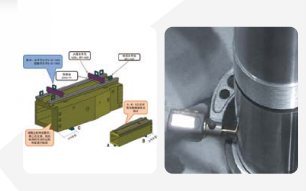

Controlo rigoroso dos processos e inspecção da qualidade

Controlo rigoroso e abrangente da qualidade dos processos, 138 itens de controlo de inspecção dos processos, teste de aceitação total e 179 itens de inspecção conduzem a um nível elevado de qualidade
Inspeção da precisão do produto para garantir que esta precisão seja estável e fiável.
Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 3

Ramo de alta precisão e rigidez

O arame é feito de ferro fundido dúctil de alta resistência e é compensado conjuntamente por duplo cilindro hidráulico, válvula proporcional e sistema de controle CNC.
Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 4

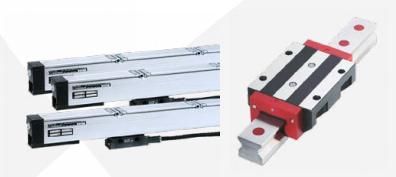

Controle de circuito fechado completo

Cada eixo é medido por uma régua de grelha importada para alcançar um controle completo do circuito fechado, melhorando a precisão de posicionamento da máquina-ferramenta.
Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 5
Máquina-ferramenta de fresagem e furação CNC SMTCL P-Force para a indústria de energia eólica 6
Parâmetros do produto:
Ponto
Unidade
Força P130R
Força P160R
FBC130 voltas
FBC160 voltas
Espinha
Diâmetro do fuso
mm
130
160
130
160
Diâmetro do eixo de fresagem
mm
211.44
260
211.44
260
Especificação da alça da ferramenta

BT1convenção
BT1convenção
BT1convenção
BT1convenção
Velocidade de rotação do fuso
r/min
10 a 1500
10 a 1000
10 a 1500
10 a 1500
Número máximo
Torque do fuso
A SIEMENS
N·m
1700/2100
2900/3500
3000/3600
4400/5000
FANUC
N·m
1850/2200
3000/3700
-
-
Motor de fusão
potência
A SIEMENS
kW
41/49
41/49
41/49
60/69
FANUC
kW
37/45
37/45
-
-
Secção transversal do carregador
mm
480×480
480×480
480×480
480×480
Infarto
Eixo X
mm
4000 ((aumento por 2000)
6000 ((aumento por 2000)
6000 ((aumento por 2000)
6000 ((aumento por 2000)
Eixo Y
mm
2000/2500/3000/4000
2000/2500/3000/4000
2500/3000/4000
2500/3000/4000
Eixo Z
mm
700
700
1000
1000
Eixo W
mm
700
700
800
800
Alimentos para animais
Velocidade de alimentação
Eixo X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Eixo Z/O
mm/min
1-3000
1-3000
1-3000
1-3000
A deslocar-se rápido.
Eixo X/Y
mm/min
6000
6000
6000
6000
Eixo Z/O
mm/min
3000
3000
3000
3000
Precisão de posicionamento







Padrão de execução
GB/T5289.2-2021
Eixo X
mm
0.012/1000
(linha de grelha como configuração padrão)
0.012/1000
(linha de grelha como configuração padrão)
0.012/1000
(linha de grelha como configuração padrão)
0.012/1000
(linha de grelha como configuração padrão)
Eixo Y
mm
0.02/1000; 0.012/1000 ((Línea de grelha como configuração opcional)
Eixo Z
mm
0.025; 0015(linha de grelha como configuração opcional)
0.025; 0.015 ((regla de grelha como configuração opcional)
0.025; 0.015 ((regla de grelha como configuração opcional)
0.025; 0.015 ((regla de grelha como configuração opcional)
Eixo W
mm
0.025
0.025
0.025
0.025
Repetir a precisão de posicionamento


Padrão de execução
GB/T 5289.2-2021
Eixo X
mm
0.012
0.012
0.012
0.012
Eixo Y
mm
0.012
0.012
0.012
0.012
Eixo Z
mm
0.012
0.012
0.012
0.012
Eixo W
mm
0.015
0.015
0.015
0.015
Nota: Os parâmetros fornecidos na tabela são apenas de referência.
Configuração normal:
Sistema SIEMENS 828D
Regra de grelha do eixo X
Ferrovia de guia linear importada para eixo X
Placas de tração de proteção de aço para eixo X
Rolamentos importados
Função de sopro do fuso
Refrigerador de óleo de cabeça doméstico
Sistema de lubrificação centralizado para máquinas-ferramenta
Proteção da blindagem da coluna para o eixo Y
Plataforma levantada/abaixada juntamente com o cabeçote
Unidade de remoção de chips de tipo cadeia de lado único
Luz tricolor, projétil
Parafusos e rolamentos de chumbo importados no eixo Y, Z e W
Pistola de ar limpo/pistola de água
Configuração opcional:
Sistema SIEMENS ONE
Sistema FANUC0i/31i
Regra da grade do eixo Y/Z
Função de captura automática da cabeça do acessório
Bancos de trabalho rotativos CNC
Cabeça de fresagem manual/semi-automática/automática
Cabeça voltada desmontável
Revista de ferramentas (40/60)
Compensação de alongamento térmico do Ram
Sistema de arrefecimento interno do fuso
Sopro da régua de grelha
Plataforma
Controle adaptativo
Detecção de anomalias na carga da ferramenta
Pacote de poupança de energia
