TPX6111B Máquina de perforação de fresagem CNC de alta qualidade

TPX6111B Máquina de perforação de fresagem CNC de alta qualidade

Borrar e moer Máquina Manual Roteador

Máquina de perfurar e moer horizontal

Máquinas de perfurar

Lugar de origem:

China

Marca:

SMTCL

Certificação:

ISO CE

Número do modelo:

TPX6111B

Contacte-nos
Solicite um orçamento
Detalhes do produto
Nome:
Máquina de perfurar e moer horizontal
Modelo:
TPX6111B
Tamanho da mesa de trabalho:
1100mmX960mm
Worktable Max.Load:
5 000 kg
Diâmetro máximo do eixo:
110mm
Torque de Max.spindle:
1225 N.m
Faixa de velocidade do eixo:
8-1000 r/min
Energia motora:
7.5kW
Diâmetro da cabeça de revestimento:
600 mm
Curso de X/Y/Z-Axis:
900/900/1400mm
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
Negociável
Detalhes da embalagem
Pacote apropriado para o frete de mar interurbano
Tempo de entrega
30-40 dias
Termos de pagamento
L/C, T/T, D/P, D/A, Western Union, MoneyGram
Habilidade da fonte
100 conjuntos por ano
Descrição do produto

TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 0

Descrição do Produto
TPX6111B Máquina de Mandrilar e Fresar CNC Universal de Alta Qualidade
As máquinas de fresar e mandrilar horizontais da série TPX são baseadas em um design clássico, adequadas para mandrilamento bruto e acabado, capazes de fresar componentes grandes e do tipo caixa. Elas se destacam em mandrilamento de furos internos, torneamento cilíndrico e ranhuras por avanço radial da placa de faceamento. Um dispositivo de posicionamento óptico 4x90 permite precisão de usinagem ao tornear peças grandes. Os sistemas de medição de leitura digital de precisão garantem a precisão das coordenadas e alinhamento.
Características do Produto
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 1

Fuso de Alta Qualidade

O mecanismo de três camadas garante alta precisão rotacional e o suporte de três pontos oferece alta rigidez e precisão.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 2

Layout Amigável

O painel de operação suspenso oferece operação centralizada flexível e conveniente. A pré-seleção hidráulica controla a velocidade e a taxa de avanço
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 3

Mira Óptica Precisa e Estável

O dispositivo de posicionamento óptico 4×90 das mesas de trabalho garante alta precisão de posicionamento e alta precisão de rotação.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 4

Intertravamento Eletro-hidráulico

Todos os componentes móveis possuem intertravamentos eletro-hidráulicos. Apenas um componente se move enquanto os outros são fixados automaticamente.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 5




Amostra da Peça de Trabalho:
Componente do tipo flange

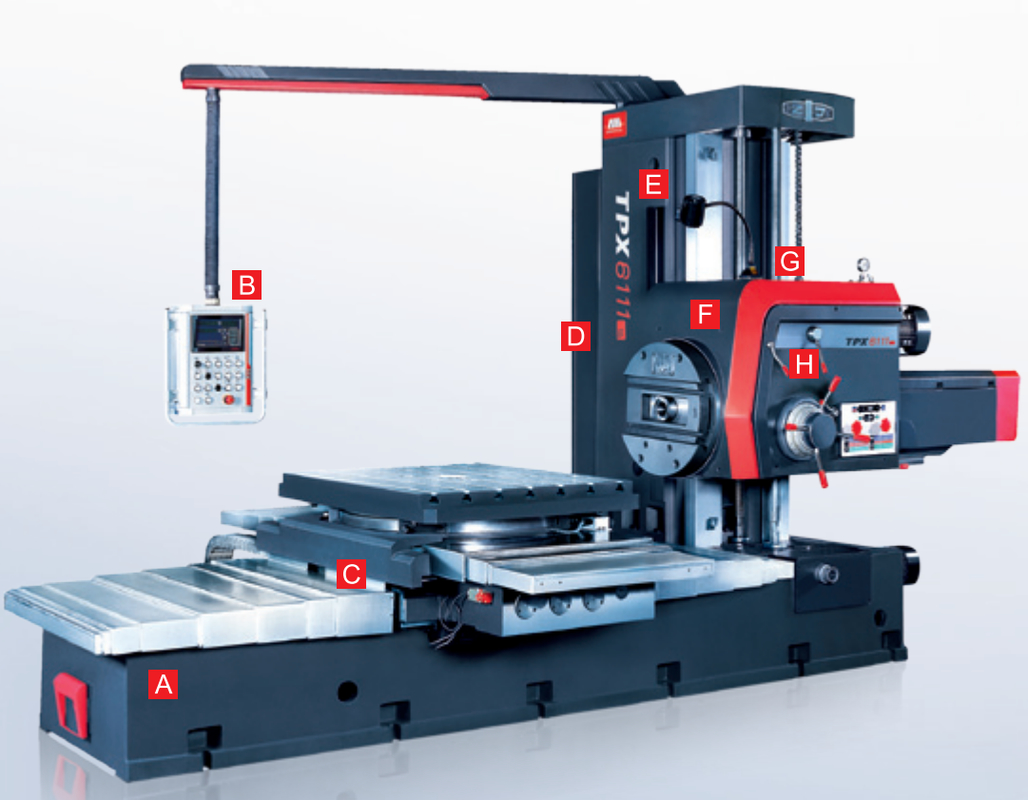

Detalhes do Produto
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 6
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 7
BaseNossas fundições de alta qualidade apresentam guias polidas e endurecidas. As fundições são internamente reforçadas para maximizar a rigidez e a estabilidade.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 8
Painel de ControleDisponível em arranjos suspensos ou com braço oscilante, o painel de controle é fácil de usar e reduz a fadiga do operador.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 9
Design InternoFácil de instalar, estável e preciso com uma estrutura totalmente fechada para evitar a intrusão de óleo, líquido de arrefecimento e cavacos.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 10
Sistema de ControlePLC
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 11
ColunaFeita de fundições de alta qualidade com guias retificadas e endurecidas, o design estrutural otimizado suporta facilmente a montagem
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 12
Proteção de SegurançaPlacas de aço de alta qualidade soldadas formam uma excelente cobertura protetora.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 13
Sistema HidráulicoPressão ajustada por válvula de alívio. Velocidade variável alcançada por meio de uma válvula rotativa.
TPX6111B Máquina de perforação de fresagem CNC de alta qualidade 14

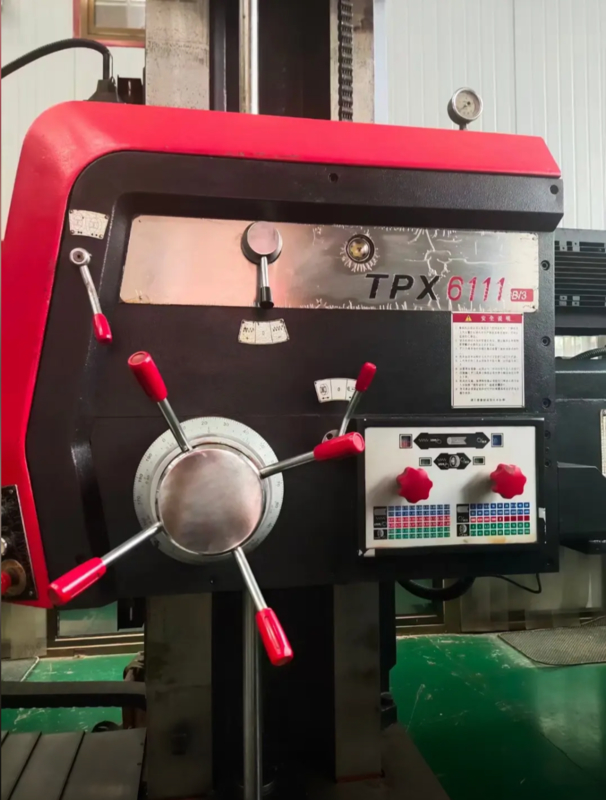

CabeçoteA velocidade primária é controlada por meio de interruptores no próprio cabeçote, uma variedade de velocidades de rotação é possível
Parâmetros do Produto
Item
Unidade
TPX6111B
TPX6111B/2
TPX6111B/3




Fuso
Diâmetro
mm
φ110
φ110
φ110
Cone

Morse No6
(ISO7:24No50)
Morse No6(ISO7:24No50)
Morse No6(ISO7:24No50)
Torque Máximo
N.m
1225
1225
1225
Empuxo Axial Máximo
N
12250
12250
12250
Configurações de Velocidade

22
22
22
Faixa de Velocidade
r/min
8-1000
8-1000
8-1000
Potência do Motor Principal
kw
7.5
7.5
7.5

Placa de Faceamento
Torque Máximo
N.m
1960
1960
1960
Diâmetro
mm
Φ600
Φ600
Φ600
Faixa de Velocidade
r/min
4-200
4-200
4-200
Configurações de Velocidade

18
18
18


Mesa de Trabalho
Dimensões
mm
1100×960
1100×960
1250×110
Carga Máxima
kg
5000
5000
5000
Tamanho da ranhura em T
mm
22
22
22
Contagem de ranhuras em T

7
7
7






Faixa de Usinagem
Curso máximo do eixo X
mm
900
1250
1600
Curso máximo do eixo Y
mm
900
900
1200
Curso máximo do eixo Z
mm
1400
1400
1400
Curso máximo do eixo W (fuso)
mm
600
600
600
Curso máximo do eixo U (deslizamento da placa de faceamento)
mm
180
180
180
Ângulo rotativo do eixo B
°
360
360
360
Distância mínima entre a linha central do fuso e a mesa de trabalho
mm
0
0
0


Avanço
Avanço rápido
mm/min
X/Y/Z/W:2500
X/Y/Z/W:2500
X/Y/Z/W:2500
Faixa de avanço do eixo para cada revolução do fuso
mm/rev
0.04-6/0.01-1.88
(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)
0.04-6/0.01-1.88(X/Y/Z/W)


Precisão
Precisão de leitura de medição linear (eixo X/Y/Z)
mm
0.005
0.005
0.005
Precisão de leitura de medição linear (eixo B)
°
0.001
0.001
0.001

Especificações Gerais
Dimensões (C×L×A)
mm
4910x2454
x2750
4910x2870
x2750
5028x2870
x2750
Peso da Máquina
kg
11500
13000
14000
