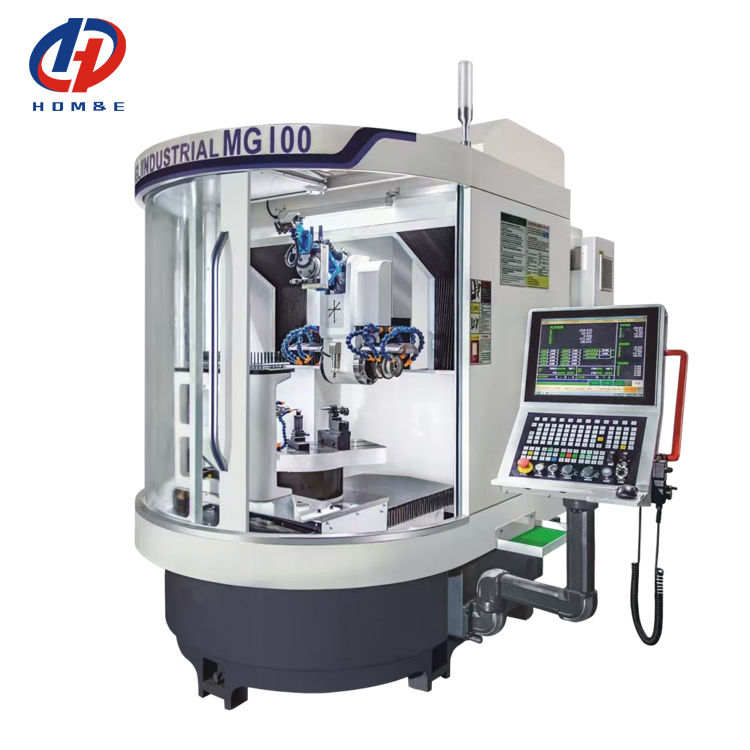

Máquina de moagem de ferramentas de cinco eixos de alta precisão MG100 Moedor universal de ferramentas e cortadores de cinco eixos

Máquina de Retificação de Ferramentas de Cinco Eixos de Alta Precisão MG100 Retificadora Universal de Ferramentas e Cortadores de 5 eixos

Esta máquina de retificação de ferramentas de 5 eixos apresenta alta precisão e forte desempenho. Equipada com um sistema CNC avançado, permite a ligação de 5 eixos para usinagem de ferramentas complexas. Com uma base estável e um fuso de rebolo de alta precisão, é adequada para a produção e retificação de fresas, brocas e várias ferramentas, oferecendo eficiência e precisão.

1, Pode ser equipada com um sistema CNC avançado de diálogo homem-máquina, programação em código G e software de ferramentas. O sistema é seguro, estável, conveniente e resistente a interferências eletromagnéticas. A transmissão do programa entre o CNC e o PC pode ser realizada através da interface Ethernet e USB3.0, com o menor tempo de preparação de processamento e inicialização com um clique, para que a produtividade possa ser muito melhorada.

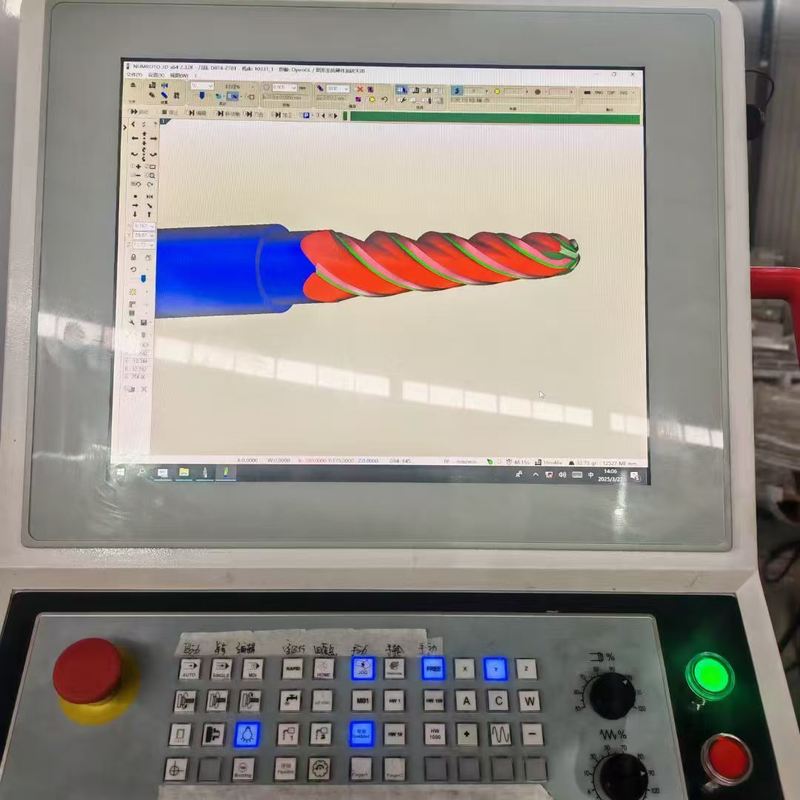

2, É equipada com software de simulação 3D para exibir os parâmetros necessários do processamento da ferramenta na forma de caixa de diálogo. Após a entrada dos parâmetros, a simulação da ferramenta pode exibir os gráficos 3D da ferramenta e as etapas de retificação da máquina-ferramenta (distinguir cada etapa de retificação com cores diferentes). Use a função anti-colisão do software para evitar o fenômeno de colisão no processo real. Selecione o módulo de software correspondente pode processar uma variedade de ferramentas, através da sonda, para realizar a medição automática do ciclo da peça de trabalho e a compensação do desgaste da ferramenta, que pode produzir ferramentas e reparar e afiar ferramentas.

3, Design pesado, alta potência, estrutura fechada do tipo pórtico, boa rigidez, alta resistência, boa estabilidade.

4, Parafuso original importado, trilho de guia, eixo A, C para mesa giratória de alta precisão do motor DD, o motor DD pode alcançar rotação sem folga, para garantir a precisão do ângulo R, forte sensibilidade, boa estabilidade, melhorar a precisão da retificação da ferramenta e a eficiência do processamento.

5, O eixo X/Y é um motor linear, com uma régua de grade de alta precisão, o que reduz muito o desgaste dos componentes, tem maior precisão, resposta mais rápida e maior eficiência de processamento.

6, De acordo com as necessidades do usuário, um braço mecânico de seis eixos de precisão ou um dispositivo de carga e descarga embutido autoconstruído pode ser selecionado para realizar o carregamento e descarregamento automáticos. O reabastecimento automático e o processamento do produto podem ser realizados simultaneamente através da operação não tripulada, melhorando muito a eficiência da produção da máquina de retificação de ferramentas.

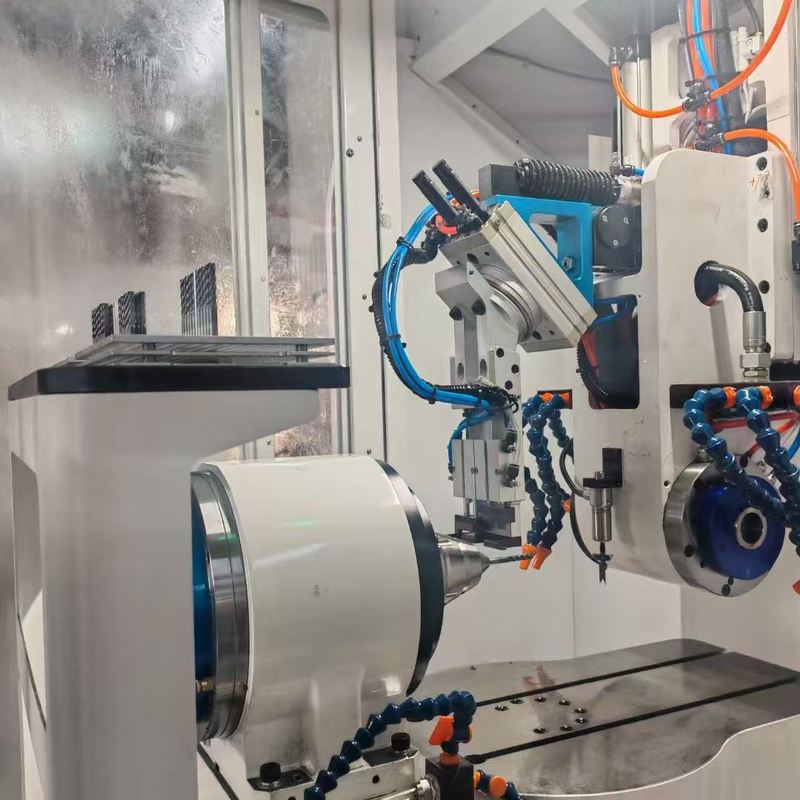

7, Eixo-árvore elétrico de dupla extensão, torque grande, força de retificação pesada. O eixo-árvore de dupla extensão pode ser equipado com 6-8 rebolos, o que é adequado para o processamento de ferramentas não padronizadas e ferramentas de polimento.

8, Equipado com suporte central e simples para produção de ferramentas longas.

Áreas de Aplicação:

1, Materiais de processamento: aço de alta velocidade, metal duro e aço inoxidável, etc.

2, Tipo de alargador: alargador de ranhura reta, alargador de ranhura reta cônico, alargador helicoidal, alargador helicoidal cônico.

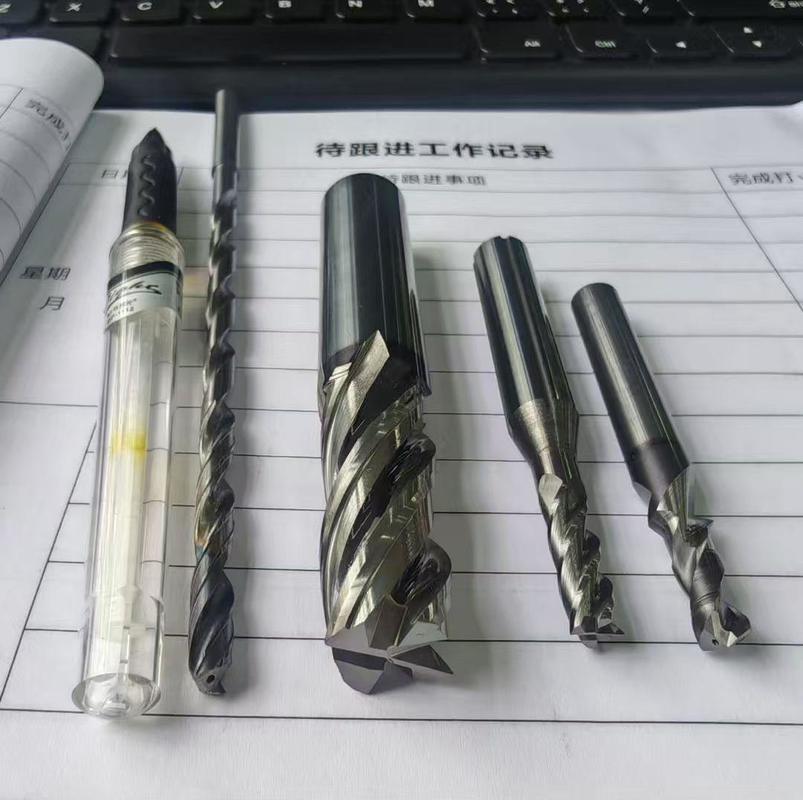

3, Tipo de broca: broca de ranhura reta, broca de ranhura helicoidal, broca escalonada de ranhura reta, broca escalonada de ranhura helicoidal

4, Fresa: faca de cabeça chata, faca de cabeça chata cônica, faca de ponta redonda, faca de ponta de taverna, faca de cabeça esférica, faca de cabeça esférica cônica.

5, Vários processamentos de ferramentas padrão e não padrão. Retificação de ligação de cinco eixos em peças de produtos.

Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega

Por que nos escolher:

◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção

Sobre nós:

Bem-vindo para nos visitar!

A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.

Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!

Nossa Fábrica:

Perguntas frequentes:

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.

Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.

Q4: Quais são seus termos de garantia?

Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias por 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente

Q6: Por que escolher sua empresa?

Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.

Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?

Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.

Q8: Quais são as condições de pagamento?

T/T 30% de pagamento inicial ao fazer o pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
