Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal

Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal

Alta precisão

Centro de torneamento CNC

Alto desempenho de custo

Place of Origin:

CHINA

Marca:

SMTCL

Certificação:

CE ISO certification

Model Number:

HTC 30Q

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Model Number:
HTC30Q
Key word:
Horizontal CNC Lathe
Max.cutting dia.:
300mm
Maximum cutting length:
500mm
Max.swing dia. over bed:
420mm
Max.swing dia.over bed gap:
280mm
Spindle speed:
4500rpm
Termos de pagamento e envio
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Descrição do produto

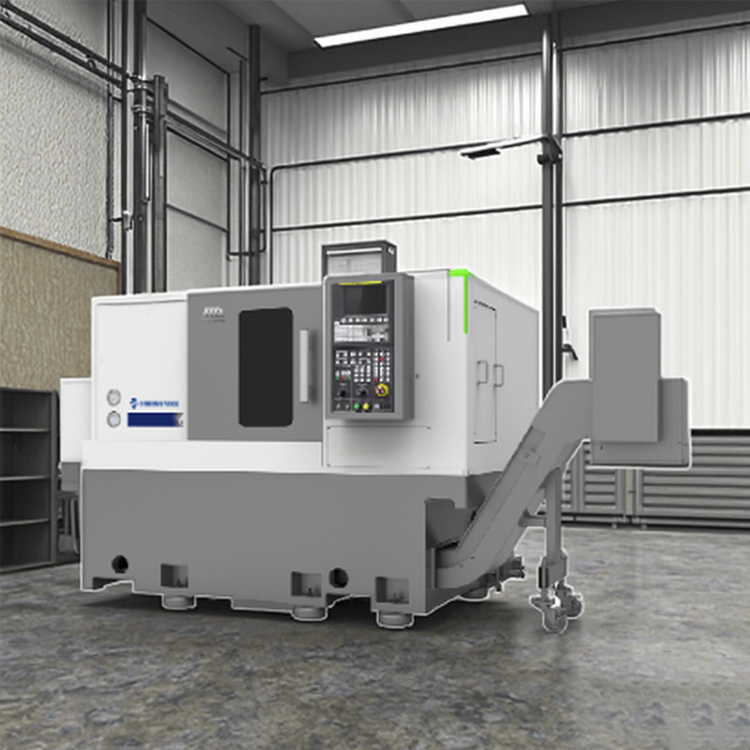

Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 0

Descrição do Produto:

Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC Horizontal de Leito Inclinado
Torno CNC HTC30Q: Apresenta leito trapezoidal rígido de 30° para estabilidade, fuso de alto torque e torre hidráulica de 8 estações. Otimizado para torneamento de precisão de aço, ferro fundido e metais não ferrosos. Eixos X/Z de alta velocidade (30m/min).
Tornos CNC HTC16H/30H ocupam uma área pequena e são adequados para o processamento de alta precisão de várias peças de pequeno porte, atendendo efetivamente ao processamento de automóveis, rolamentos, hardware, equipamentos médicos e outras indústrias.

Características do Produto:

1, Alta Eficiência
◆ Alta velocidade de avanço rápido de dois eixos
◆ Contra-ponta servo dividida
◆ Porta-ferramentas servo de alta eficiência
◆ Processamento integrado multi-sequência de sub-fuso opcional
2, Alta Precisão
◆ Parafuso pré-esticado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos
3, Alta Rigidez
◆ Leito de ferro fundido de alta qualidade e outras peças fundidas chave

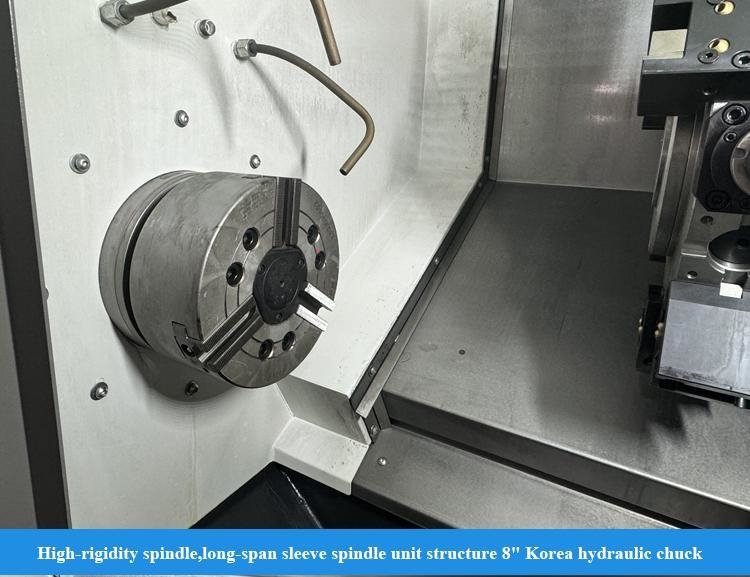

◆ Unidade de fuso de grande vão
◆ Folga do leito anti-flexão em forma de arco
◆ Contra-ponta de estrutura de fuso pequena

Detalhes do Produto:

Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 1
Velocidade de movimento rápido: 30m/min
O servomotor é conectado diretamente ao fuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem folga. Os guias dos eixos X e Z adotam guias lineares de rolamento importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.



Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 2

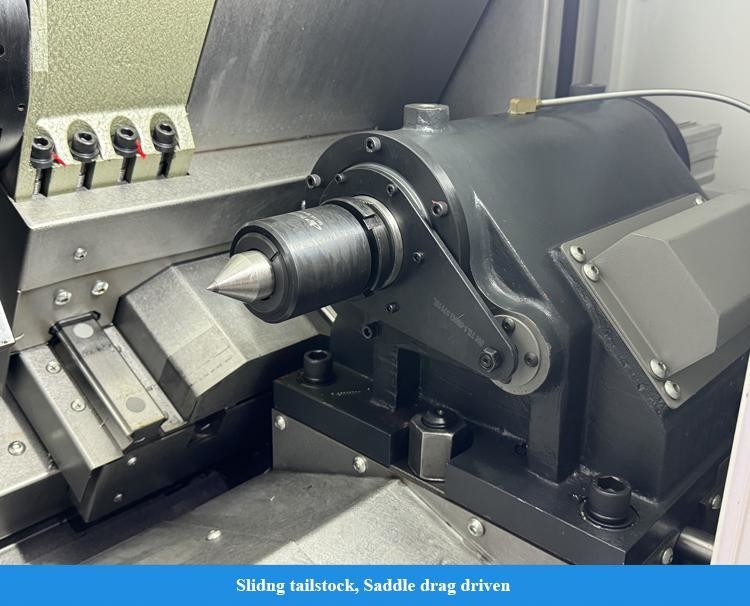

Contra-ponta Servo Dividida
A contra-ponta pode ser movida de forma servo-acionada opcional, que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da contra-ponta e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a contra-ponta se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto. Melhorar a produção
eficiência de substituição. Adota uma contra-ponta dividida superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 3
Estrutura pré-tensionada de fixação dupla
O eixo X desenvolve uma estrutura de suporte de fixação dupla e usa um parafuso pré-esticado para efetivamente compensar a deformação pré-esticada e a deformação por aumento de temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento de temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de avanço da máquina-ferramenta
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 4
Configuração do eixo Y
Configuração opcional do eixo Y, combinada com torre motorizada BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 5

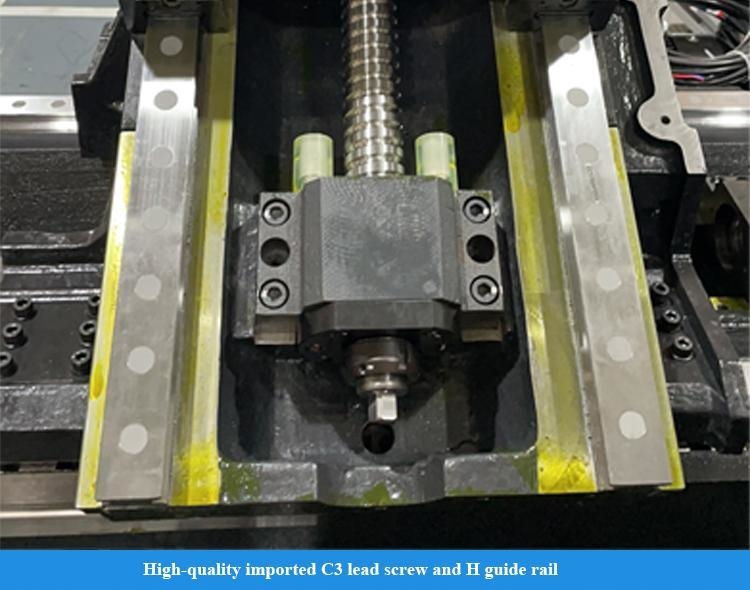

Parafuso de esferas de alta precisão
Ele usa um parafuso de grau C3 importado de alta qualidade e um trilho de guia de grau H, e é acionado diretamente por um servomotor para obter excelente precisão de operação.
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 6
Sela anti-flexão
O vão do trilho de guia é razoavelmente ampliado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela do leito é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 7

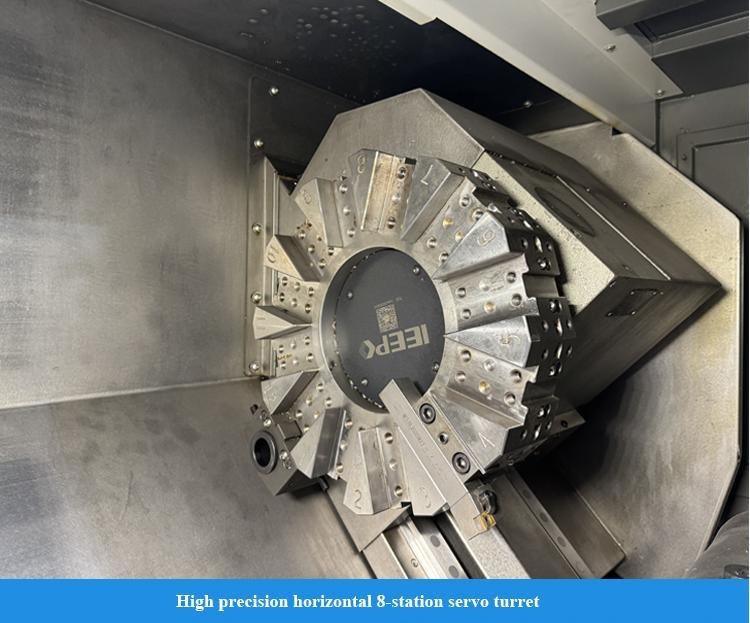

Torre motorizada servo eficiente
Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que possui transmissão confiável e baixa taxa de falhas; o motor de acionamento é montado lateralmente e compacto em estrutura; é equipado com um eixo C de alta precisão e dispositivo de freio para obter processamento integrado de alta eficiência de torneamento, fresamento e furação.
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 8
Porta-ferramentas de resfriamento interno
Porta-ferramentas de resfriamento interno opcional e saída de água do centro da ferramenta realizam a remoção eficiente de cavacos durante a usinagem de furos internos e garantem a qualidade do processamento
Torno CNC de Precisão HTC30Q Centro de Torneamento CNC SMTCL Torno CNC de Bancada Inclinada Horizontal 9
Capacidade de fresamento da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Capacidade de furação da ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água

Parâmetros do Produto:
Itens
Unidades
HTC 16H(Q)
HTC 30H(Q)
Diâmetro máx. de corte
mm
Φ160
Φ300
Comprimento máximo de corte
mm
160
500
Diâmetro máx. de oscilação sobre o leito
mm
Φ420
Φ420
Diâmetro máx. de oscilação sobre a folga do leito
mm
Φ160
Φ280
Fuso
Modelo do nariz do fuso
-
A2-5
A2-6
Diâmetro interno do rolamento dianteiro
mm
90
100
Cone do fuso e tamanho do furo

1:20;Φ62
1:20;Φ70
Diâmetro do furo do fuso Máx.
mm
Φ56
Φ65
Diâmetro máx. da barra
mm
Φ44
Φ50
Diâmetro do mandril padrão
polegada
6"
8"
Faixa de velocidade do fuso
r/min
6000
4500
Torque máx. do fuso
N.m
72(1500r/min)
180(576r/min)
Torque nominal do fuso
N.m
86(1500r/min)
110(769r/min)
Potência de saída do motor principal contínua/30 min.
kW
11/13.2
9/11
Eixo X/Z
Velocidade de avanço rápido do eixo X
mm
30
30
Velocidade de avanço rápido do eixo Z
mm
30
30
Curso do eixo X
mm
145
160
Curso do eixo Z
mm
205
560
Contra-ponta
Curso da contra-ponta
mm

30
Método de acionamento da contra-ponta


Arrasto da sela
Curso da manga da contra-ponta
mm

100
Diâmetro da manga da contra-ponta
mm

Φ100
Cone do furo da contra-ponta


MT- 5
Torre de ferramentas
Forma da torre de ferramentas

Torre servo horizontal de 8 estações
Torre servo horizontal de 8 estações
Altura do centro
mm
63
80
Precisão de reposicionamento da transposição do porta-ferramentas
Seg.
±1.6
±1.6
Se puder escolher a ferramenta próxima
mm
sim
sim
Outros
Distância entre o centro do fuso e o chão
mm
926
936
Peso da máquina
kg
2600
3500
Capacidade total de fornecimento de energia
KVA
23
23
Dimensões gerais (CxLxA)
mm
1830×1580×1650
2295×1680×1650
Configuração padrão:
1, Sistema FANUC-0i-TF Plus (5) (Série H/S)
2, Sistema GSK988TA (Série Q)
3, Fuso tipo manga
4, Cilindro de óleo do mandril oco
5, Carro de ferramentas servo de 8 estações
Configuração opcional:
1, Sistema Siemens
2, Calibrador de ajuste de ferramentas
3, Carro de ferramentas servo de 12 estações
4, Medição da peça
5, Carro de ferramentas elétrico
6, Coletor de névoa de óleo
7, Unidade de remoção de cavacos traseira
8, Detecção de danos na ferramenta
9, Porta pneumática
