Place of Origin:
China
Marca:
HD
Certificação:
CE ISO
Model Number:
CW61100D
Descrição do produto:

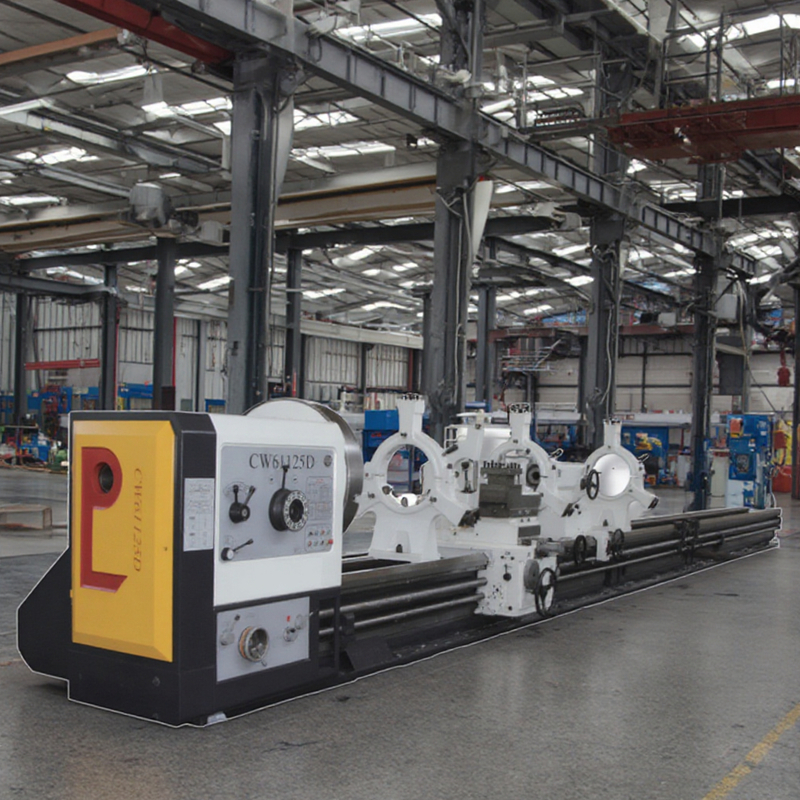

Torno horizontal pesado CW61100D concebido para peças grandes, possui balanço de cama de 1040 mm, comprimento máximo de usinagem de 10 m, balanço de sela de 1500 mm, ideal para máquinas pesadas, peças de trabalho de grandes dimensões aeroespaciais.Acionado por motor de 22 kW, o seu fuso de 3,15-315 rpm, com orifício cónico de 140° e orifício de 130 mm, permite cortar com alto binário.Os guias de 755 mm de largura e o leito de ferro fundido de alta resistência (extinguido por ultrassom) oferecem excelente resistência ao desgaste. 160mm mangueira de cauda (300mm de curso, Morse No.6 cônico) garante estabilidade para eixos longos.e destaca-se na fabricação pesada pela fiabilidade e eficiência.
Detalhes do produto:
Parâmetros do produto:
Especificações
|

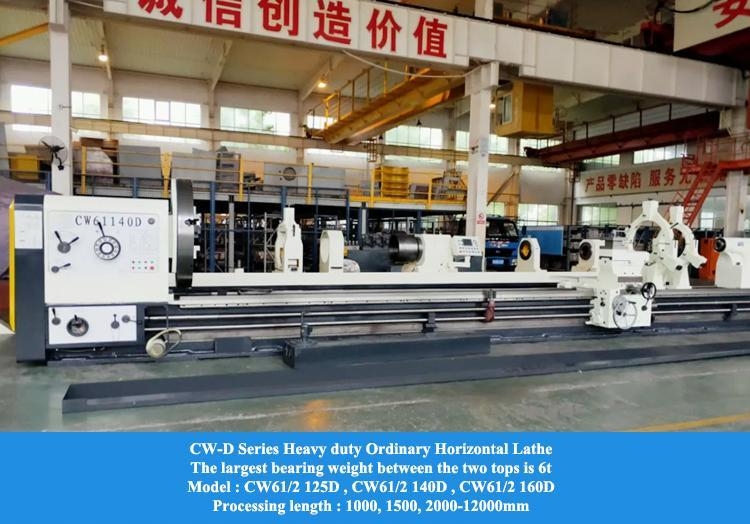

CW 61100D / CW 62100D
|
|
Capacidade
|
Diâmetro máximo do balanço sobre o leito
|
F1040 mm
|
Diâmetro máximo do balanço sobre o vagão
|
F650 mm
|
|
Diâmetro máximo do balanço na lacuna
|
F1500 mm
|
|

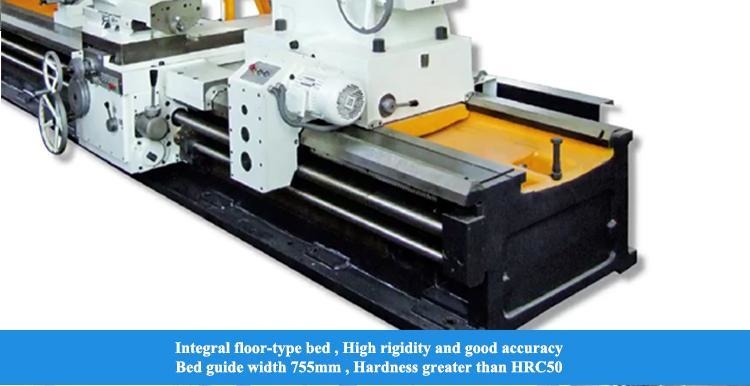

Largura da cama
|
755 mm
|
|
Max. comprimento da peça de trabalho
|
1000 mm 1500 mm 2000 mm -12000 mm
|
|
Os dois maiores rolamentos
|
6t
|
|
Espinha
|
Nas do fuso
|
A215
|
Diâmetro do furo do fuso
|
F120mm F130mm
|
|
Tapeamento do furo do fuso
|
Número métrico.140
|
|
Intervalo de velocidade do fuso
|
3.15-315r/min;30,5-290 r/min
|
|
Diâmetro interno do rolamento frontal do eixo
|
F200 mm
|
|
Alimentação
|
Intervalo de alimentação longitudinal
|
0.1-12r/min
|
Intervalo de alimentação transversal
|
0.05-6mm/r
|
|
Intervalo de threads métricos
|
1 a 120 mm
|
|
Centimetros de linha
|
3/8-28TPI 31Kinds
|
|
Faixa de fios de mofo
|
0.5-60 mm
|
|
Faixa dos fios de pitch
|
1-56TPI 25 espécies
|
|
CABALHO
|

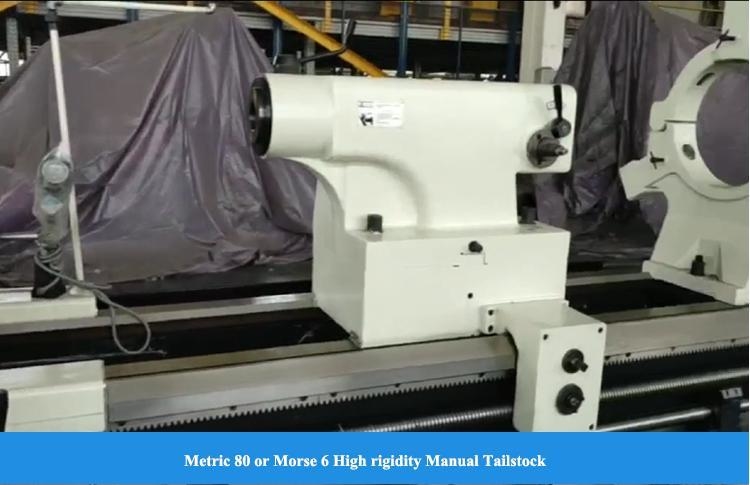

Tapering da mangueira de cauda
|
80#
|
Viagem do manto de cauda
|
300 mm
|
|
Diâmetro da mangueira da cauda
|
F160 mm
|
|
MOTORES
|
Potência do motor principal
|
22 kW
|
Potência do motor rápido
|
1.5KW
|
|
Potência da bomba de refrigerante
|
0.125KW
|
|
Peso
|
5m
|
13600 kg
|
Acessórios padrão
|
||
1
|

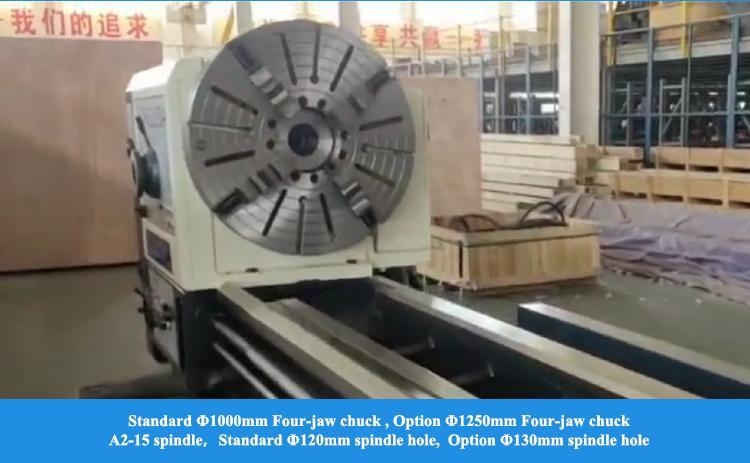

Flexão de quatro mandíbulas Ф1000mm
|
1 conjunto
|
2
|
F70-480 repouso constante (durante mais de 2 m)
|
1 conjunto ((2-8m) 2 conjuntos ((9-12m)
|
3
|
Seguir o repouso (durante mais de 2 m)
|
1 conjunto
|
4
|
Centros de Morse 6#
|
1 conjunto
|
5
|
ferramentas
|
1 conjunto
|
6
|
parafusos de fundação
|
1 conjunto
|
Acessórios especiais
|
|
1
|
Descanso constante Ф400-700mm
|
2
|
Fusão de quatro mandíbulas Ф1250mm
|
3
|
Dispositivo de torneamento cônico
|
4
|
Dispositivo métrico de tração
|
5
|
Dispositivo de discagem de perseguição de polegada
|
6
|
parafuso de chumbo de polegada
|
7
|

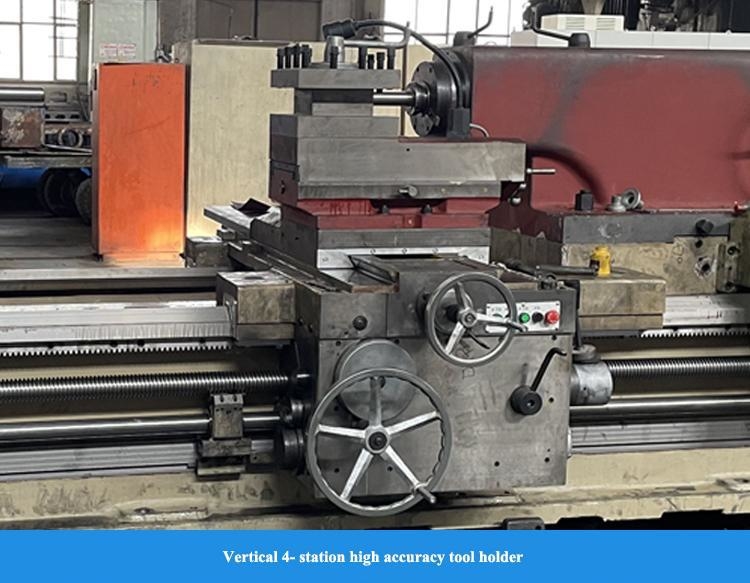

Postes de ferramentas do tipo T
|
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
