Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos

Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos

Fresadora

Perfuração de precisão

Moagem

Batida

Aumentável para centro de usinagem de 4 eixos

Place of Origin:

China

Marca:

SMTCL

Certificação:

CE ISO

Model Number:

VMC1000Q

Contacte-nos
Solicite um orçamento
Detalhes do produto
Brand:
SMTCL
Type:
VMC850Q VMC1000Q VMC1100Q
Product name:
Vertical Machining Center
Table size (L×W):
1200×500
Max load on the table:
600kg
X axis travel:
1000mm
Y axis travel:
500mm
Z axis travel:
540mm
A.T.C:
24 ATC with robot arm
Termos de pagamento e envio
Minimum Order Quantity
1 Set
Preço
Negociável
Packaging Details
Wooden package standard for sea shipping
Delivery Time
30 days
Supply Ability
50 Sets per Month
Descrição do produto

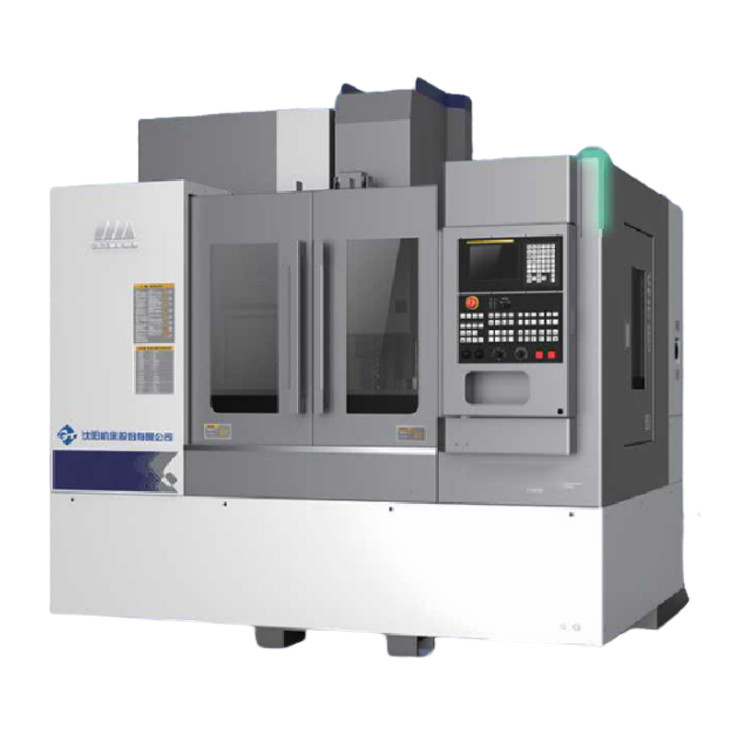

Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos 0

Descrição do Produto:

Fresadora Vertical CNC de 3 Eixos VMC850Q Fresadora FANUC SMTCL Centro de Usinagem CNC Vertical de 4 Eixos

O Centro de Usinagem Vertical VMC850Q é uma máquina CNC de última geração que oferece rigidez, precisão e eficiência excepcionais para tarefas de usinagem exigentes.  Projetado com uma base de fundição integral de alta resistência, coluna robusta em espinha de peixe e caixa de fuso trapezoidal invertida, este VMC garante estabilidade superior e retenção de precisão.  Seu baixo centro de gravidade e guias lineares de rolos de classe P de três eixos garantem operação em alta velocidade (avanço rápido de 48 m/min) e excelente precisão de funcionamento.

Equipado com um fuso de acionamento direto de 12.000 RPM potente, parafusos de esfera de grau C3 e tecnologia avançada de simetria térmica, o VMC850Q oferece resultados de alta precisão para fresamento, furação, mandrilamento, alargamento, contornos 2D/3D e rosqueamento.  O design compacto e que economiza espaço apresenta um transportador de cavacos de dupla espiral eficiente, tornando-o ideal para linhas automatizadas.  Experimente usinagem inteligente, estável e de alta produtividade com este versátil centro de fresamento CNC de 3 eixos, facilmente atualizável para capacidades de 4 eixos.

Características do Produto:

1, Design de alta rigidez e alta estabilidade

* Base de fundição integral de alta resistência

* Guia de rolos de classe P de três eixos

* Coluna em espinha de peixe de longo alcance

2, Boa precisão e retenção de precisão
* Fuso de chumbo pré-desenhado C3
* Tecnologia de simetria térmica
* Tecnologia de compensação de erros
3, Segurança, proteção ambiental, produtividade eficiente
* Mudança rápida de três eixos 48m/min
* Fuso direto 12000 RPM
* Extrator de cavacos de dupla espiral da base
Detalhes do Produto:

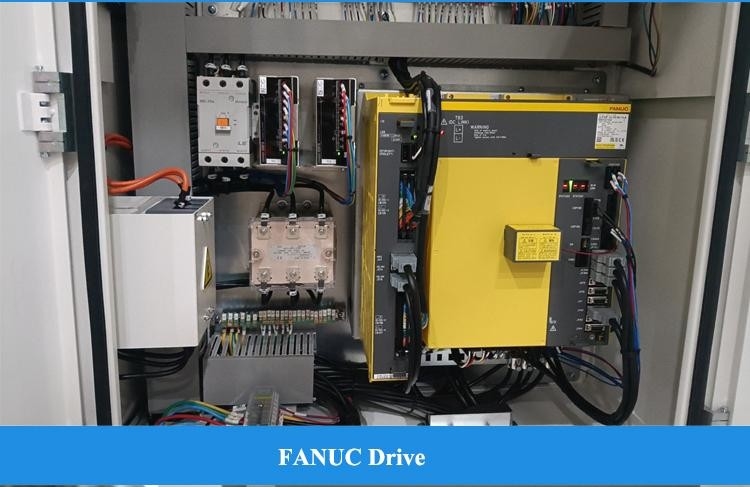

Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos 1

Parâmetros do Produto:

Item
Unidade
VMC850Q
VMC1000Q
VMC1100Q
Capacidade
Curso do eixo X
mm
850
1000
1100
Curso do eixo Y
mm
500
500
620
Curso do eixo Z
mm
540
540
600
Nariz do fuso à superfície da mesa
mm
120-660
120-660
120-720
Nariz do fuso à superfície da coluna
mm
640
640
743
Mesa de trabalho
Tamanho da mesa (C×L)
mm
1000×500
1200×500
1300×610
Carga máxima na mesa
kg
600
600
1000
Tamanho da ranhura em T
mm
18×5
18×5
18×5
Fuso
Velocidade do fuso
rpm
10000
10000
10000
Cone do fuso/haste do fuso
mm
Cone 7/24
Cone 7/24
Cone 7/24
BT40
BT40
BT40
Motor do fuso
kw
7.5/11
7.5/11
11/15
Torque máximo de saída
N.m
35.8/70
35.8/70
52.5/95.5
Tipo de acionamento do fuso

Correia dentada síncrona
Ferramentas
Modelo do porta-ferramentas

MAS 403 BT40
Modelo do pino de tração

MAS 403 P40T-I
Taxa de avanço
Avanço rápido X,Y,Z
m/min
48/48/48
Potência do motor de 3 eixos (X/Y/Z)
kW
1.8/1.8/3
1.8/1.8/3
3/3/3
Torque do motor de 3 eixos (X/Y/Z)
N·m
11/11/20
11/11/20
20/20/20
Taxa de avanço de corte máxima
mm/min
1-20000
A.T.C
Tipo
pc
ATC com braço robótico
Modo

Seleção da ferramenta mais próxima em ambas as direções
Capacidade
Pcs
24
Comprimento máximo da ferramenta
mm
300
Peso máximo da ferramenta
kg
7
Diâmetro máximo do disco da ferramenta - Completo
mm
80
Diâmetro máximo do disco da ferramenta - Adjacente
mm
150
Tempo de troca de ferramenta (T-T)
seg
2.5
A altura entre a mesa e o chão
mm
900
900
950
Outros
Dimensões gerais
(C×L×A)
mm
2400×2975×2840
(Exclui transportador de cavacos)
2700×2975×2840
(Exclui transportador de cavacos)
2940×3450×3050
(Exclui transportador de cavacos)
Peso líquido da máquina
kg
5100
5400
6200
Requisito de potência total
KVA
18

18
25
Configuração padrão:
1. Sistema de controle FANUC OI-MF TYPE(5)β
2. Fuso de 10000 RPM, conectado por correia
3. Revista de ferramentas com manipulador de 24 discos
4. Tanque de água + cavacos de lavagem da base
5. Pistola de ar limpo, luz de trabalho, luz de aviso
Configuração seletiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α
3. Sistema CNC Siemens 828D
4. Fuso mecânico de 12000 RPM com conexão direta
5. Fuso motorizado de 16000 RPM, 24000
6. Mesa giratória do 4º eixo
7. Refrigeração interna 2MPa, 3MPa,5MPa,7MPa
8. Separador óleo-água
9. Removedor de cavacos de corrente
10. Pistola de água limpa
11. Inspeção de ferramentas e peças
12. Porta automática
13. Trava da porta de segurança
14. Armário elétrico e ar condicionado

NOSSO Serviço:

Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega

Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, baixa manutenção de custo, não afeta a produção
Sobre nós:
Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos 2
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilamento nasceram aqui. Eles foram um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:
Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos 3

Perguntas frequentes:

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-vendas: 7 dias 24 horas de serviço online, Orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
