SMTCL GMCr2 Série Centro de usinagem de guindaste Máquina CNC de perfuramento e fresagem de guindaste pesada
Detalhes do produto
| Features: | Heavy Boring And Milling Machine | Marca: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1530r2 | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Destacar |
Centro de usinagem de galpões pesados,Centro de usinagem CNC,Centro de Mecânica de Gantry da SMTCL |
||
Descrição do produto
Descrição do produto:

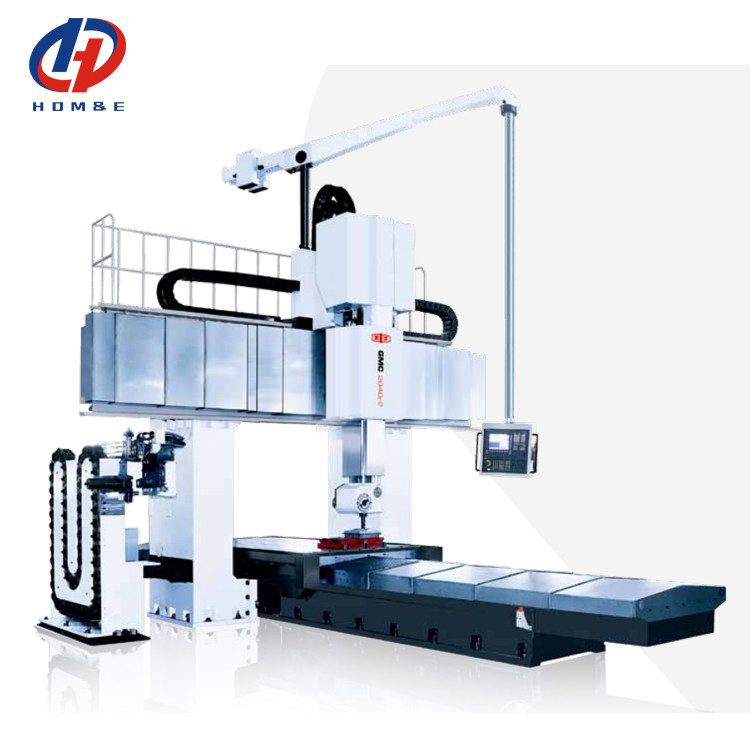

Máquinas-ferramenta da série GMC-r2É uma máquina de perfurar/moer de tipo pórtico, com uma bancada móvel e uma viga transversal fixa, que utiliza uma vara de enrolamento de alta rigidez e é uma máquina-ferramenta de alta velocidade e de corte pesado.A série de máquinas-ferramenta é utilizada para o mecanizado de vários tipos de componentes precisos, tais como várias peças de grande dimensão fundamentais., peça de trabalho de chapa, peça de trabalho de disco, peça de trabalho de caixa e molde.e é capaz de completar a usinagem de vários procedimentos, tais como moagemO produto aplica-se principalmente a indústrias como a construção naval, a construção naval, a construção naval, a construção naval, a construção naval, a construção naval, a construção naval e a construção naval.geração de energia, máquinas pesadas, locomotivas, máquinas-ferramenta, máquinas têxteis, máquinas de impressão e fabricação de moldes, etc.
|
Ponto
|
unidade
|
GMV 1530r2
|
GMV 2040r2
|
GMV 2060r2
|
|
|
Bancos de trabalho
|
Dimensão da bancada de trabalho
|
mm
|
1500 × 3000
|
2000×4000
|
2000×6000
|
|
Distância entre duas colunas
|
mm
|
2100
|
2600
|
2600
|
|
|
Capacidade de carga da bancada de trabalho
|
Quilos
|
10000
|
20000
|
25000
|
|
|
Largura do sulco em forma de T
|
mm × pcs
|
28×7
|
28 × 11
|
28 × 11
|
|
|
Fabricação de máquinas
Distância |
Eixo X do banco de trabalho
|
mm
|
3600
|
4200
|
6200
|
|
Viagem do slideY
|
mm
|
2700
|
3200
|
3200
|
|
|
Ram travel-Z
|
mm
|
1000
|
1000
|
1000
|
|
|
Eixo C
|
|
5 × 72°
|
5 × 72°
|
5 × 72°
|
|
|
Distância entre o nariz do fuso e a bancada de trabalho - Máximo
|
mm
|
1200
|
1200
|
1200
|
|
|
Distância entre o nariz do fuso e a bancada de trabalho - Mínimo
|
mm
|
200
|
200
|
200
|
|
|
Distância entre o nariz horizontal do fuso e o centro vertical do fuso
|
mm
|
206
|
206
|
206
|
|
|
Espinha
|
O buraco é estreito.
|
|
ISO50
|
ISO50
|
ISO50
|
|
Faixa de velocidade
|
r/min
|
10-2000
|
10-2000
|
10-2000
|
|
|
Torque de saída (nominal/30min)
|
N.m
|
1361/1633
|
1361/1633
|
1361/1633
|
|
|
Potência do motor do fuso (fritado/30min)
|
kW
|
37/44
|
37/44
|
37/44
|
|
|
Tamanho da secção do rectângulo
|
mm
|
420×470
|
420×470
|
420×470
|
|
|
Alimentação
|
Intervalo de velocidade de alimentação
|
mm/min
|
1-5000
|
1-5000
|
1-5000
|
|
Eixo X de movimento rápido
|
m/min
|
13
|
13
|
13
|
|
|
Ação rápida eixo Y
|
m/min
|
13
|
13
|
13
|
|
|
Eixo Z de movimento rápido
|
m/min
|
10
|
10
|
10
|
|
|
Posição
precisão da máquina |
Eixo X
|
mm
|
0.03
|
0.032
|
0.04
|
|
Eixo Y
|
mm
|
0.03
|
0.032
|
0.032
|
|
|
Eixo Z
|
mm
|
0.025
|
0.025
|
0.025
|
|
|
Repetitividade
precisão |
Eixo X
|
mm
|
0.02
|
0.022
|
0.025
|
|
Eixo Y
|
mm
|
0.02
|
0.022
|
0.022
|
|
|
Eixo Z
|
mm
|
0.01
|
0.01
|
0.01
|
|
|
Capacidade elétrica total
|
KVA
|
110
|
110
|
110
|
|
|
Espaço de piso exigido pela máquina (L*W*H)
|
mm
|
11215 × 6427 × 7400
|
12778 × 6927 × 7400
|
16600 × 6927 × 7400
|
|
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
