Name: Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Série45°Lado
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal

Ferramenta de torção CNC de fuso de corte pesado

Torno inclinado do CNC da cama

Comprimento máximo de corte 3000 mm Torno CNC

Lugar de origem:

porcelana

Marca:

SYMG

Certificação:

ISO certification

Número do modelo:

HTC63n Série45°Lado

Contacte-nos

Solicite um orçamento

Detalhes do produto

Product name:

HTC63Q

Maximum cutting diameter：:

600/630 mm

Maximun cutting length：:

1000/1500/2000/3000mm

Maximum diameter of swing over bed：:

∅700

Maximum turning diameter on the slide：:

∅600

Spindle hole diameter：:

104 mm

Maximum diameter of through bar ：:

85 mm

Spindle speed range ：:

35-2000r/min

Standard chuck diameter：:

12"

Standard tool turret type：:

12 stations horizontal servo tool turret

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

negotiable

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

30 a 45 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

45 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal 0

Descrição do produto

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal

O HTC63Q/H/S Saddle adota uma estrutura de trilho de guia dupla com suporte interno, o fuso adota uma caixa de fuso de velocidade variável de duas velocidades, que tem alta velocidade e grande torque de corte.Para máquinas e aparelhos de engenharia, automóveis, etc.

Características do produto

1, Alta precisão

◆ Parafuso e trilho de guia de alta precisão
◆ Rolamentos de eixo de alta precisão
◆ Quantificação dos padrões de processo
◆ Regral de grades de alta precisão

2, Alta eficiência
Aplicação de códigos modulares do sistema
◆ Configuração funcional completa, permitindoProdução intelectual
◆ Torre de segurança de alta eficiência
◆ Espinil de corte de alto desempenho e de grande peso

3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade, etc.
◆ Caçadores de chaves: caixote de cabeceira de longo comprimento
◆ Fuso de alta potência e torque elevado
◆ Torre de ferramentas de alta rigidez

Detalhes do produto

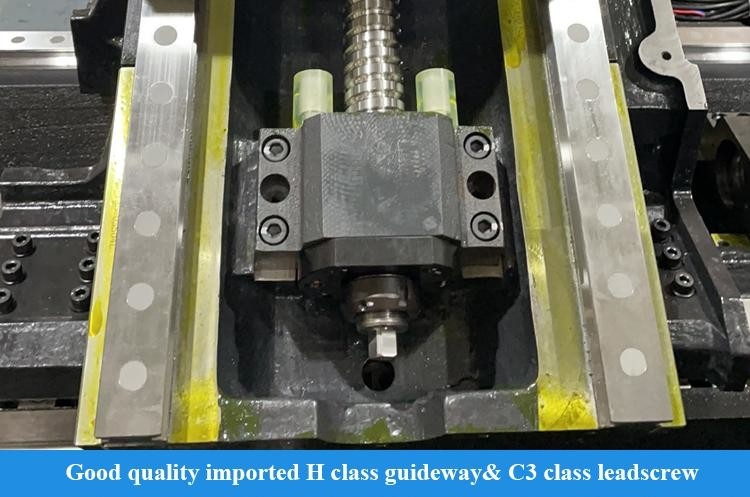

Parafusos e trilhos de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por servomotores para alcançar uma excelente precisão de funcionamento

Rolamentos de rolos cilíndricos de fuso de alta precisão

Adota rolamentos cilíndricos importados de alta qualidade de grau P4 e coopera com um fuso de alta precisão para alcançar uma excelente precisão de rotação.

Alta velocidade dois eixos

Os dois eixos utilizam parafusos importados e usam tecnologia de pré-alongamento para garantir o funcionamento rápido e estável da máquina-ferramenta

Configuração funcional completa, permitindo
produção inteligente
Diferentes configurações de módulos, tais como repouso constante, sub-fuso, servo tailstock, e eixo Y pode
Pode realizar o processamento de peças de trabalho em múltiplas sequências e também pode ser equipado com medição de peças de trabalho, ferramenta de
Esta proposta de directiva foi adoptada por maioria qualificada.

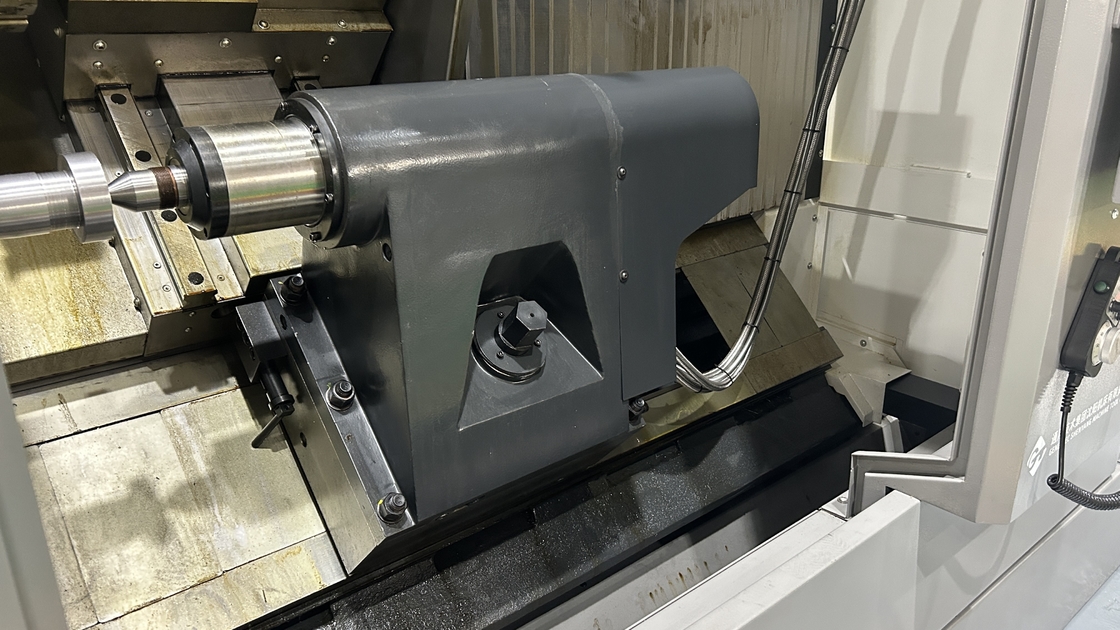

Pequenos eixos de cauda
É equipado com uma pequena estrutura fuso tailstock, e internamente instalado rolos cônicos
rolamentos e rolamentos de esferas de contacto angulares para melhorar a rigidez de corte da extremidade da caudae assegurar o efeito de corte das peças de eixo longo.

Cama de alta rigidez
A cama é uma cama inclinada 45°, com uma estrutura de costelas otimizada e reforçada no interior.que melhora eficazmente a rigidez dinâmicaA junção entre o leito e a cabeça é raspada e moída por uma superfície de duplo repouso, o que melhora ainda mais a rigidez de corte de toda a máquina.

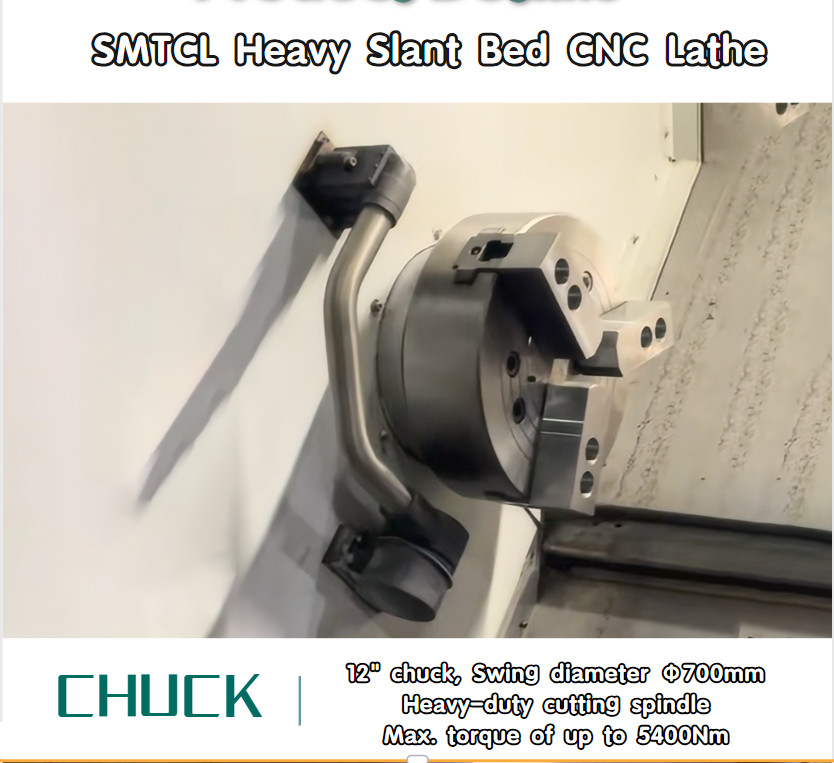

Espinhas de corte de alto desempenho e de elevada resistência O motor de alta potência é emparelhado com um eixo de corte pesado, com um binário máximo
com um diâmetro de corte de até 5400 Nm e uma profundidade de corte superior a 10 mm de um lado, melhorando o corteeficiência.

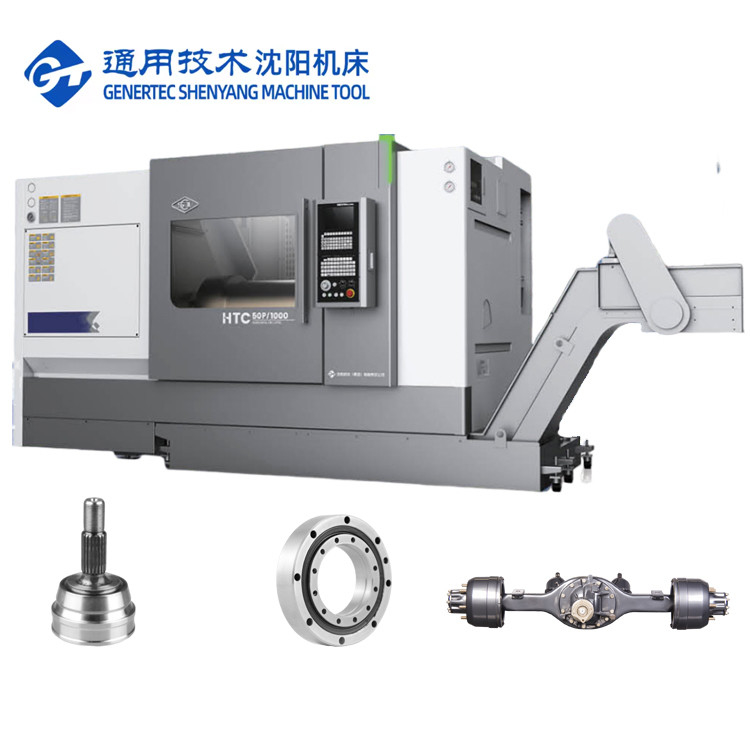

Aplicação na indústria
Parâmetros do produto

Posições

Unidades

HTC 63Q

HTC 63H

Max. dia de corte. (aço/disco)

mm

Φ600/Φ630

Φ630/Φ800

Comprimento máximo de corte

mm

1000/1500/2000/2500

1000/1500/2000/3000

Max. Balança o dia. Sobre a cama.

mm

Φ700

Φ820

Max. Balança dia. Sobre o leito.

mm

Φ600

Φ650

Espinha

Modelo de nariz de fuso

-

A2-11

A2-11

Diâmetro interno do rolamento frontal.

mm

Φ160

Φ160

Conicidade do fuso e tamanho do buraco

1:20;Φ150

1:20;Φ150

Diagrama do buraco do fuso máximo.

mm

Φ104

Φ106

Max. Bar dia.

mm

Φ85

Φ88

Dia de chuque padrão.

polegada

12"

15"

Faixa de velocidade do fuso

r/min

35 a 2000

35 a 2000

Torque máximo do fuso

Nm

1250

1900

Série de velocidade do fuso

De potência não superior a 50 kW

De potência não superior a 50 kW

Potência de saída do motor principal contínua/30 min.

kW

20/30

22/26

Eixo X/Z

Velocidade de travagem rápida no eixo X

mm

15

12

Velocidade de travagem rápida no eixo Z

mm

15

12

Viagem no eixo X

mm

320

430

Viagem no eixo Z

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Aquecimento

Viagens de cauda

mm

Classificação dos produtos

1050/15500/2050/3050

Método de condução de cauda

Tração da sela

Tração da sela

Viagem de mangas de cauda

mm

150

180

Dia da manga do rabo.

mm

Φ160

Φ180

Tailstock conical hole conical

Morse 5#

Morse 6#

Torreta de ferramentas

Forma da torre de ferramentas

Torreta de servo horizontal de 12 estações

Torreta de servo horizontal de 12 estações

Altura do centro

mm

160

160

Tamanho da ferramenta

mm

32×32

32×32

Se pudesse escolher ferramenta perto

mm

- Sim, sim.

- Sim, sim.

Capacidade máxima de carga

Peças de trabalho de disco

Quilos

800

800

Peças de trabalho de eixo

Quilos

1300

2000

Outros

Distância entre o centro do fuso e o piso

mm

1085.5

1160

Peso da máquina

Quilos

7000/8500/10000/12500

13000/16000/19000/22000

Configuração normal:FANUC 0i ̊TF mais
Carrinho de ferramentas de 12 estações
Filtro de óleo de chuck sólido

Configuração normal:Quadro central hidráulico
Servo-sub-fuso
Portas pneumáticas
Medidor de regulação da ferramenta
Medição da peça de trabalho
Coletor de névoa de óleo
Detecção de danos na ferramenta

Fuso de alta rigidezO componente de cabeçalho de grande comprimento adota
suportes compostos de rolamentos cilíndricos de duas fileiras importados e contato angular
rolamentos de esferas na parte dianteira e traseira, o que aumenta a rigidez e o binário do fuso
e obtém excelentes efeitos de corte pesadodo fuso.

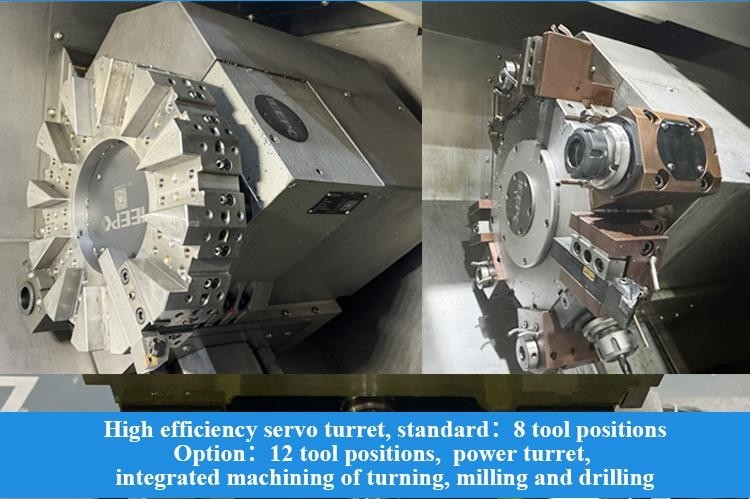

Servo-torreta eficiente O servomotor de alta eficiência é adotado para controlar a indexação precisa da cabeça de corte, garantindo que ele mantém forte
A maior parte dos equipamentos de mudança de ferramenta é equipada com um sistema de câmbio de alta velocidade, com capacidade de processamento e desempenho estável de mudança de ferramenta sob operação de alta velocidade.
tem uma elevada eficiência de processamento.

O NOSSO Serviço

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Por que escolher-nos

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal 11

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.O primeiro torno, máquina de perfuração e máquina de perfurar nasceram aqui.Os produtos de máquinas-ferramenta incluem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrónica 3C, moldes e outras indústrias.alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal 12

Perguntas frequentes

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.

Tag：

Leito inclinado CNC Torno HTC63Q comprimento máximo de corte 3000 mm fuso de corte pesado CNC Torno horizontal

Ferramenta de torção CNC de fuso de corte pesado

Torno inclinado do CNC da cama

Comprimento máximo de corte 3000 mm Torno CNC

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Parafusos e trilhos de alta precisão

Rolamentos de rolos cilíndricos de fuso de alta precisão

Alta velocidade dois eixos

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Posições	Unidades	HTC 63Q	HTC 63H
Max. dia de corte. (aço/disco)	mm	Φ600/Φ630	Φ630/Φ800
Comprimento máximo de corte	mm	1000/1500/2000/2500	1000/1500/2000/3000
Max. Balança o dia. Sobre a cama.	mm	Φ700	Φ820
Max. Balança dia. Sobre o leito.	mm	Φ600	Φ650
Espinha
Modelo de nariz de fuso	-	A2-11	A2-11
Diâmetro interno do rolamento frontal.	mm	Φ160	Φ160
Conicidade do fuso e tamanho do buraco		1:20;Φ150	1:20;Φ150
Diagrama do buraco do fuso máximo.	mm	Φ104	Φ106
Max. Bar dia.	mm	Φ85	Φ88
Dia de chuque padrão.	polegada	12"	15"
Faixa de velocidade do fuso	r/min	35 a 2000	35 a 2000
Torque máximo do fuso	Nm	1250	1900
Série de velocidade do fuso		De potência não superior a 50 kW	De potência não superior a 50 kW
Potência de saída do motor principal contínua/30 min.	kW	20/30	22/26
Eixo X/Z
Velocidade de travagem rápida no eixo X	mm	15	12
Velocidade de travagem rápida no eixo Z	mm	15	12
Viagem no eixo X	mm	320	430
Viagem no eixo Z	mm	510/1010/1510/2010/2510	510/1010/1510/2010/2510
Aquecimento
Viagens de cauda	mm	Classificação dos produtos	1050/15500/2050/3050
Método de condução de cauda		Tração da sela	Tração da sela
Viagem de mangas de cauda	mm	150	180
Dia da manga do rabo.	mm	Φ160	Φ180
Tailstock conical hole conical		Morse 5#	Morse 6#
Torreta de ferramentas
Forma da torre de ferramentas		Torreta de servo horizontal de 12 estações	Torreta de servo horizontal de 12 estações
Altura do centro	mm	160	160
Tamanho da ferramenta	mm	32×32	32×32
Se pudesse escolher ferramenta perto	mm	- Sim, sim.	- Sim, sim.
Capacidade máxima de carga
Peças de trabalho de disco	Quilos	800	800
Peças de trabalho de eixo	Quilos	1300	2000
Outros
Distância entre o centro do fuso e o piso	mm	1085.5	1160
Peso da máquina	Quilos	7000/8500/10000/12500	13000/16000/19000/22000
Configuração normal: FANUC 0i ̊TF mais Carrinho de ferramentas de 12 estações Filtro de óleo de chuck sólido	Configuração normal: Quadro central hidráulico Servo-sub-fuso Portas pneumáticas Medidor de regulação da ferramenta Medição da peça de trabalho Coletor de névoa de óleo Detecção de danos na ferramenta
