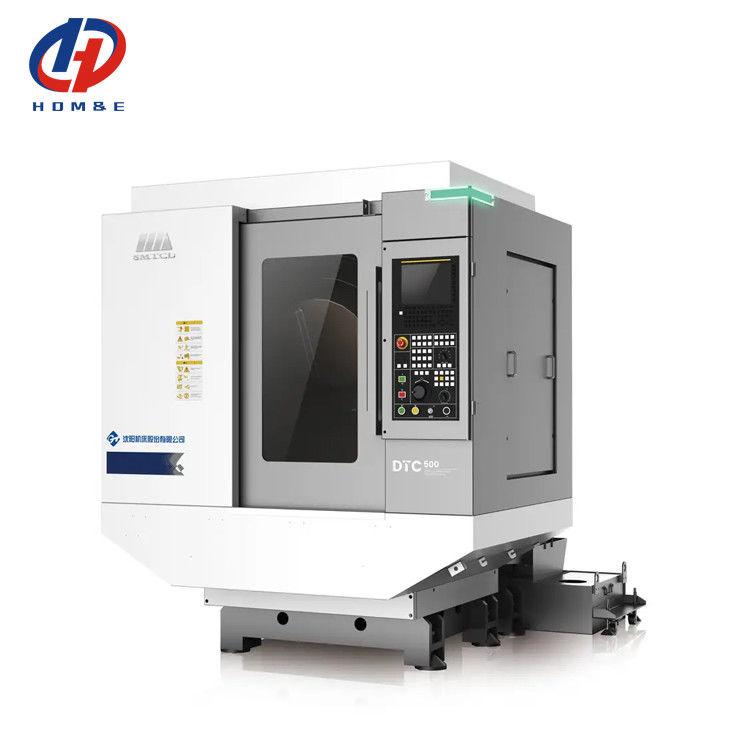

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC

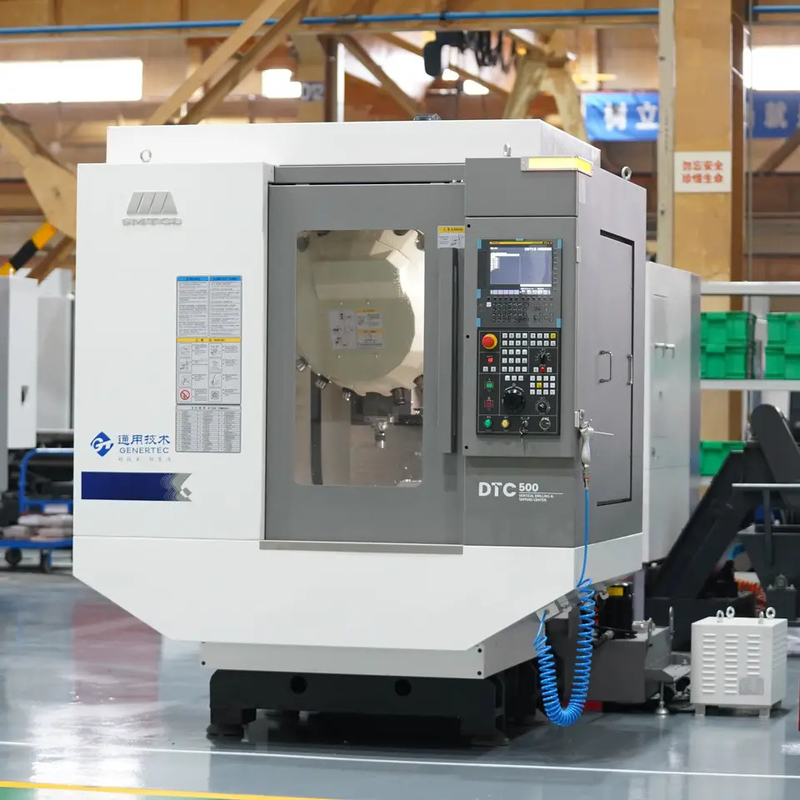

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC

Centro de manipulação vertical CNC

Centro de toque de 4 eixos versátil

centro fazendo à máquina vertical do cnc de 4 linhas centrais

Lugar de origem:

porcelana

Marca:

SMTCL/SYMG

Certificação:

ISO certification

Número do modelo:

DTC500

Contacte-nos
Solicite um orçamento
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC
Detalhes do produto
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
Negociável
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45 a 60 dias
Termos de pagamento
L/C, T/T, Western Union
Habilidade da fonte
50 conjuntos por mês
PRODUTOS RELACIONADOS
Bom preço. Centro de usinagem vertical CNC econômico M800 3 eixos Máquina de fresagem CNC Controlador Syntec Máquina VMC on-line Vídeo

Centro de usinagem vertical CNC econômico M800 3 eixos Máquina de fresagem CNC Controlador Syntec Máquina VMC

Obtenha o melhor preço
Bom preço. Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC on-line Vídeo

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC

Obtenha o melhor preço
Bom preço. Máquina de perfuração e perfuração vertical SMTCL DTC500 Centro de perfuração CNC eficiente on-line Vídeo

Máquina de perfuração e perfuração vertical SMTCL DTC500 Centro de perfuração CNC eficiente

Obtenha o melhor preço
Bom preço. SMTCL VMC850Q Centro de usinagem vertical de 3 eixos Máquina de fresagem CNC 4 eixos Centro de usinagem vertical CNC on-line Vídeo

SMTCL VMC850Q Centro de usinagem vertical de 3 eixos Máquina de fresagem CNC 4 eixos Centro de usinagem vertical CNC

Obtenha o melhor preço
Contacte-nos
+8613916455787
sales@huidijd.com
86-021-61195255
Contacte agora
Descrição do produto

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 0

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC
Ampla aplicabilidade às indústrias 3C, automóvel e outras
A máquina-ferramenta da série DTC500 é uma espécie de centro de perfuração vertical com alta resistência sísmica e alta resposta dinâmica.e soluções de alta estabilidade para vários casos de processamento complicados como pequenos segmentos e múltiplos cantos etc.., que pode realizar o fabrico de componentes de placas, placas e conchas médias e pequenas na aplicação de peças de estruturas metálicas 3C, automotivas e pequenas
Características do produto:
1"High rigidity and high seismic resistence design" (Desenho de alta rigidez e alta resistência sísmica)
◆ Corpo de máquina de grande comprimento
◆ Colunas de osso de arenque
◆ Caixa de fuso de simetria térmica
2, Alta resposta dinâmica
◆ Novo sistema de transmissão atualizado
◆ Servo-sistema de alta resposta
3, Alta eficácia e estabilidade
◆ Eficiência do repositório de ferramentas servo
◆ Proteção interna totalmente fechada
◆ Segunda limpeza da alça da ferramenta
Detalhes do produto:
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 1

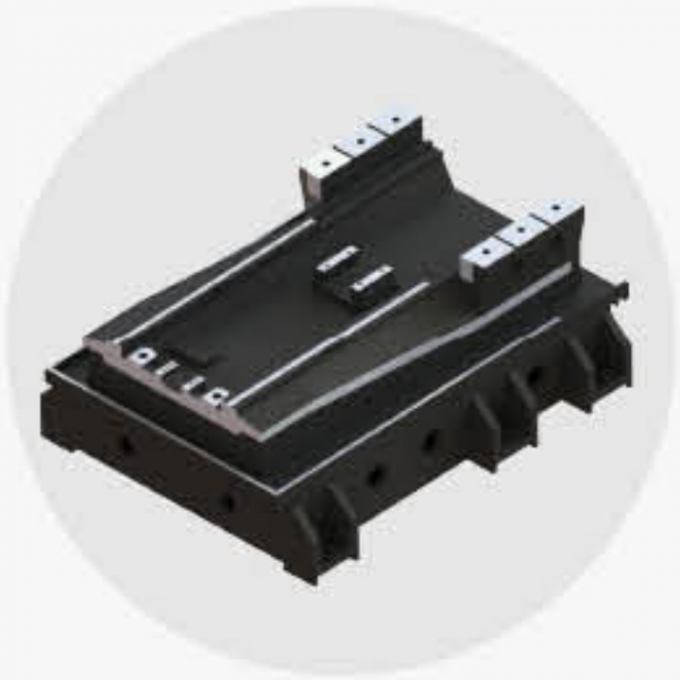

1.A cama com seis pés de terra, baixo centro de gravidade e grande comprimento melhora o anti-vibração no desempenho da máquina-ferramenta de uma forma integral.
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 2

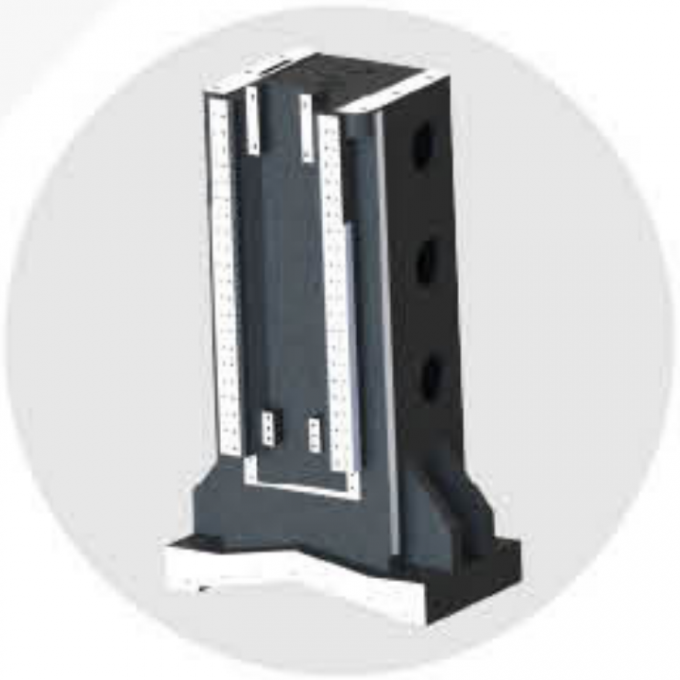

2.A parte inferior é mais estável, e a costela interna tem resistência à torção mais forte e maisProcessamento estável.
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 3

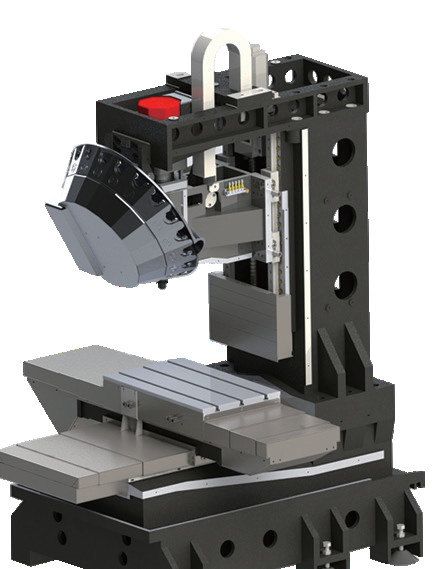

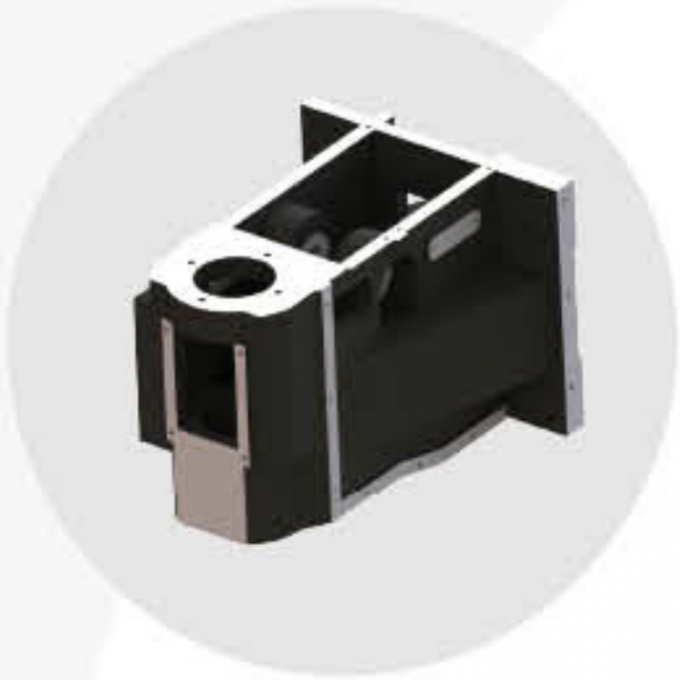

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 4

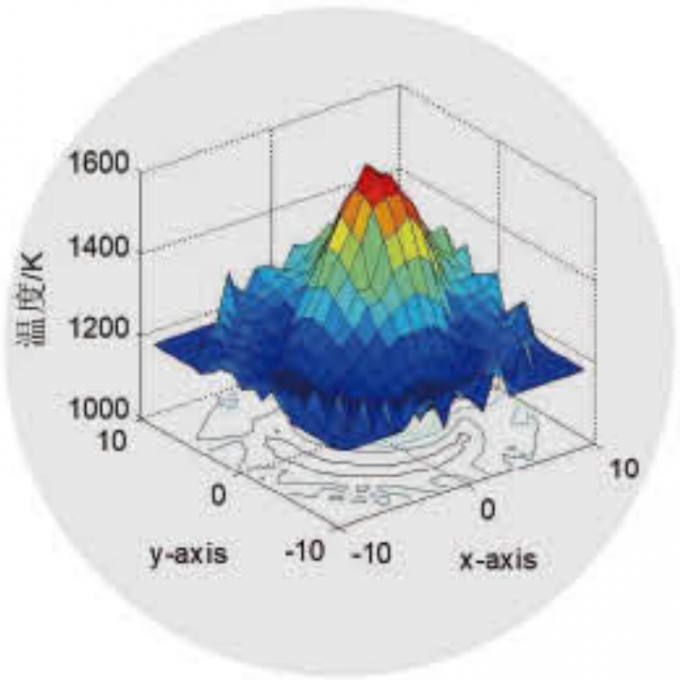

4.Esta função garante que a precisão de usinagem real dos produtos de perfuração e de perfuração possa ser controlada de forma estável dentro de 0,015 mm durante o processo de usinagem.
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 5

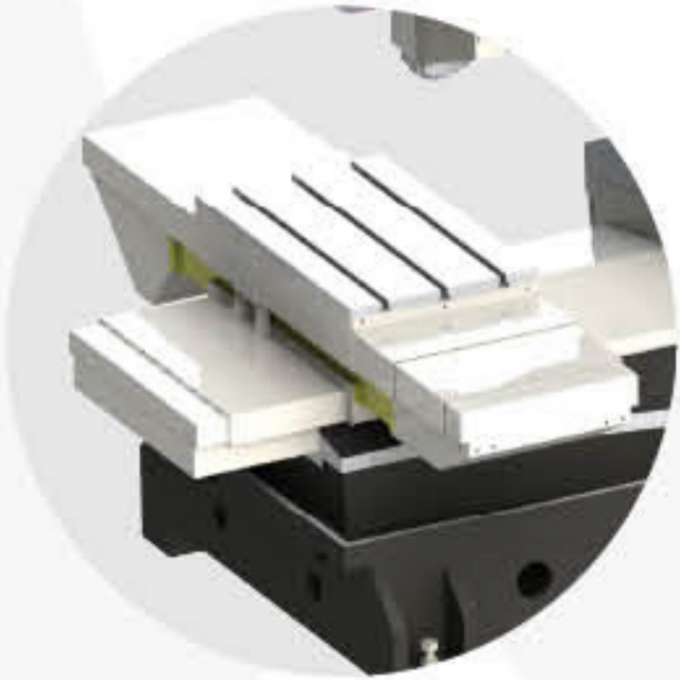

5.Os três eixos formam uma estrutura de labirinto através de defletores e protecções que podem efetivamente impedir a entrada de detritos de usinagem e fluido de corte,e melhorar eficazmente a vida útil da máquina-ferramenta.
Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC 6

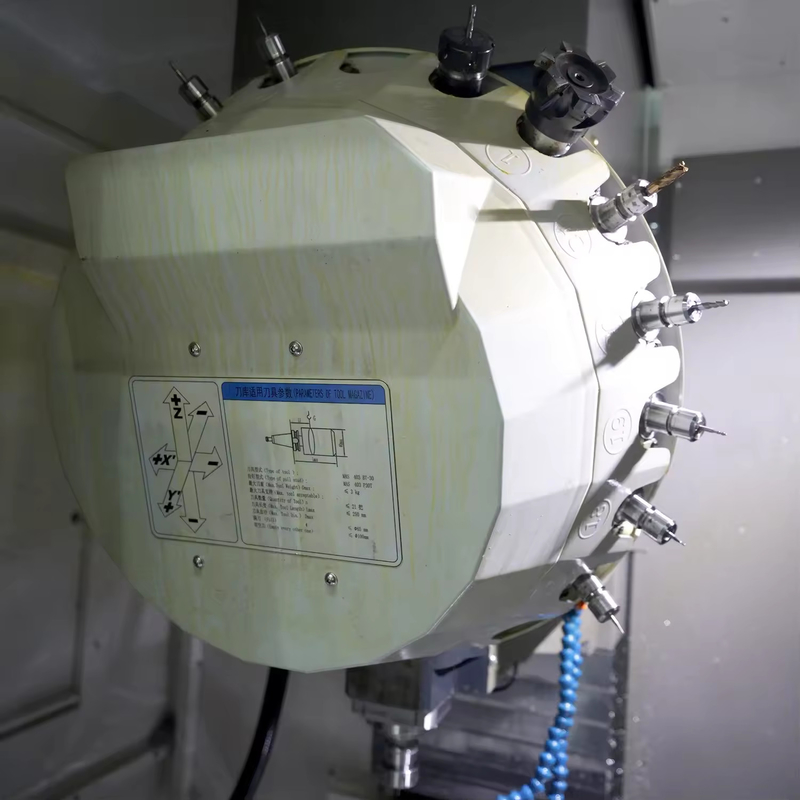

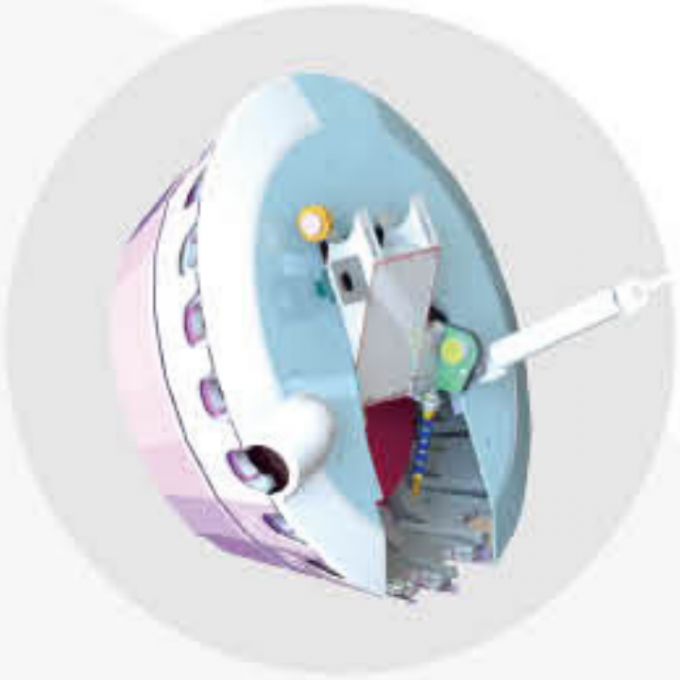

6.Esta função pode efetivamente resolver o problema da queda de ferramenta ou deterioração súbita da precisão de usinagem causada por um suporte de ferramenta sujo.
Parâmetros do produto:

Principais especificações técnicas

Parâmetros técnicos principais
Nome
Unidade
DTC500
Tabela de trabalho
Dimensões da mesa de trabalho
mm
650X400
carga máxima admissível
Quilos
250
Tamanhos das ranhuras em T
mm × pcs
14×3
Faixa de processamento
Max. deslocamento da mesa de trabalho X

mm
500
Viagem máxima do slide Y

mm
400
Viagem máxima do eixo Z
mm
300
Distância entre a face final do fuso e a mesa de trabalho

Max. - O quê?
mm
460
Minha.
mm
160
Distância do centro do fuso até ao trilho-guia

mm
445
Espinha
Furação de conificação (7:24)

BT2 serviços de informação
Velocidade máxima
r/min
20000
Torque de saída nominal ((S1/S2)
N.m
11.8/17.5
Potência do motor do fuso ((S1/S2)
kW
3.7/5.5
Ferramenta
Modelo da haste de ferramenta

MT3 MT3 MT4
Alimentos para animais
A deslocar-se rápido.
Eixo X
m/min
48
Eixo Y

48
Eixo Z

48
Potência do motor de accionamento de três eixos ((X/Y/Z)
kW
2.5/2.5/2.7
Torque do motor de accionamento de três eixos ((X/Y/Z)

Nm
8/8/12
Velocidade de alimentação
mm/min
30000
Revista de ferramentas
Formulário da revista de ferramentas

Repositório de ferramentas de servo da torre

Selecionar método de ferramenta

Seleção de ferramentas próximas em dois sentidos

Capacidade do carregador de ferramentas
barras
21
Max. comprimento da ferramenta
mm
250
Max. Peso da ferramenta
Quilos
3
Diâmetro máximo da cabeça da ferramenta
Ferramenta completa
mm
Φ65
Ferramenta vazia adjacente
mm
Φ100
Tempo de mudança de ferramenta (de ferramenta para ferramenta)
s
1.6
Peso da máquina-ferramenta
Quilos
2800
Capacidade elétrica total

KVA
18
Dimensão do contorno (LXWXH)

mm
2300×1800×2400
 Precisão da máquina-ferramenta
A precisão de posicionamento desta máquina-ferramenta está em conformidade com a norma nacional da República Popular da China GB/T18400.4-2010 "Normas de aceitação para a precisão de posicionamento das máquinas-ferramentas".
Elementos de inspecção
Padrão de fábrica
Precisão de processamento
IT6
Precisão de posicionamento
Eixo X ((mm)
0.006
Eixo Y ((mm)
0.006
Eixo Z ((mm)
0.006
Repetir a precisão de posicionamento

Eixo X ((mm)
0.004
Eixo Y ((mm)
0.004
Eixo Z ((mm)
0.004
- Não, não.
Nome
Modelo ou especificação
Quantidade
Marca
Observação
1.
Sistema CNC
FANUC OI-MF PLUS TYPE ((5)
1
FANUC

2.
Morteiro principal
AiI2/20000-B
1
FANUC

3.
Servomotor do eixo X
aiS8/4000
1
FANUC

4.
Servomotor do eixo Y
aiS8/4000
1
FANUC

5.
Servomotor do eixo Z
AiS12B/4000 AiS12B/4000
1
FANUC

6.
Parafusos de chumbo do eixo X
Parafuso de esferas,φ28×12,C3
1
THK do Japão

7.
Parafusos de chumbo do eixo Y
Parafuso de esferas,φ28×12,C3
1
THK do Japão

8.
Parafusos de chumbo do eixo Z
Parafuso de esferas,φ32×12,C3
1
THK do Japão

9.
Rolamentos de parafuso
20×47×15/25×62×15 2
4/4
Japão

10.
Revista de ferramentas
21 posições de ferramentas, revista de ferramentas da torre

1
Okada, Taiwan

11.
Sistema de lubrificação

1
Sheng Xiang.

12.
Tanque de água

1
Máquina de ferramentas Shenyang

13.
Parte pneumática

1
Qi Li Ke

14.
Interruptor de alimentação principal

1
Coreia do Sul

15.
contactor principal

- Não.
Coreia do Sul

De acordo com o ciclo de fornecimento, o fabricante tem o direito de alterar as peças adquiridas da mesma qualidade sem afectar o desempenho da máquina-ferramenta.
