Name: Torneio automático CNC T400 trilhos de guia lineares de alta rigidez Servo Turret GSK Metal Torneio de cama inclinada CNC
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: T400
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

Torneio automático CNC T400 trilhos de guia lineares de alta rigidez Servo Turret GSK Metal Torneio de cama inclinada CNC

Torno de cama inclinada CNC de metal

Torno automático CNC T400

Lugar de origem:

China

Marca:

Certificação:

CE ISO certification

Número do modelo:

T400

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

Model Number:

T400

CNC Control System:

GSK

CNC or Not:

CNC

Key word:

Slant Bed CNC Lathe

Maximum swing over bed:

Φ470

Maximum turning length:

350/500

Maximum turning diameter:

Φ360

Max swing over slide:

Φ280

Max. Spindle Speed (r.p.m):

3500 r.p.m

Travel (X Axis)(mm):

200

Travel (Z Axis)(mm):

500

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

Torneio automático CNC T400 trilhos de guia lineares de alta rigidez Servo Turret GSK Metal Torneio de cama inclinada CNC 0

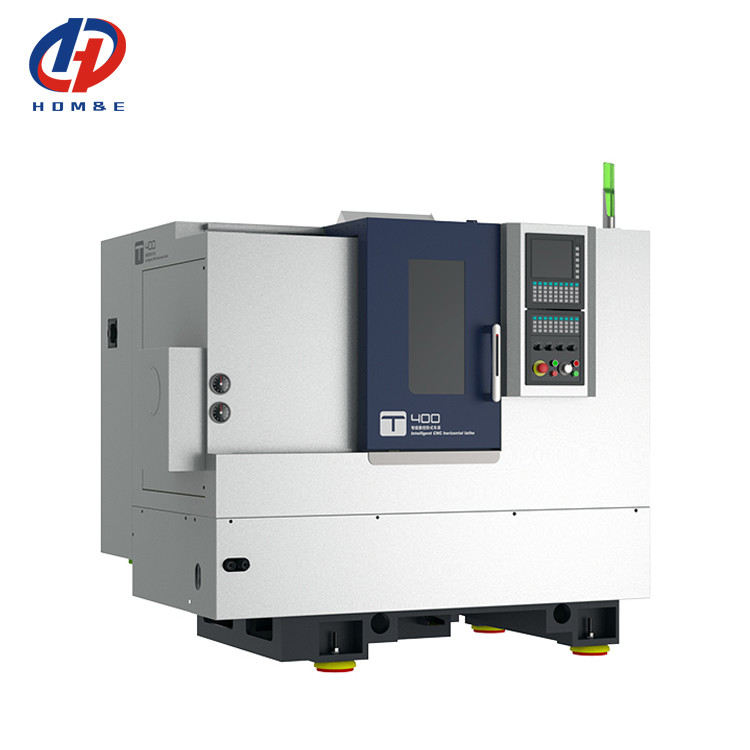

Descrição do produto:

Torneio automático CNC T400 trilhos de guia lineares de alta rigidez Servo Turret GSK Metal Torneio de cama inclinada CNC

O torno CNC T400 é excepcional. Seu leito inclinado a 45° combinado com uma tampa protetora totalmente fechada garante estabilidade e segurança.fornece uma operação poderosaA torreta de servo de oito estações apresenta posicionamento preciso e mudança rápida de ferramenta. Com uma precisão dimensional que atinge o nível IT6, ela atende eficientemente às necessidades de usinagem de precisão.

Características do produto:

1Sistema de accionamento principal

O sistema de acionamento principal é acionado por um servomotor de alto desempenho e alto binário, que impulsiona o fuso a girar através de uma correia.A unidade de fuso adota rolamentos de alta precisão para atender aos requisitos de forças de corte axial e radial de rolamento e alta velocidade.

2Cama de ferro fundido de alta qualidade

Cama de ferro fundido de alta qualidade, plano de placa de costelas é razoável, com boa rigidez.
A cama inclinada tem uma longa porta de remoção de chips na frente, e o efeito de remoção de chips é excelente.

3"Relhas de guia lineares"

Ferrovia de guia linear, com elevada rigidez e bom desempenho dinâmico e precisão

4Estação hidráulica de alto desempenho

Estação hidráulica de alto desempenho, estrutura compacta, manutenção conveniente, alta estabilidade e taxa de falha extremamente baixa

5Estrutura do suporte da ferramenta

Estrutura simples:reduz as principais falhas da máquina, diminui a taxa de avarias
Forte rigidez: o suporte de ferramenta pode suportar uma força de corte maior
Alta precisão e rápida mudança de ferramenta: Acionado por servomotores, pode alcançar mudança de ferramenta bidirecional
e selecionar a posição da ferramenta mais próxima arbitrariamente.

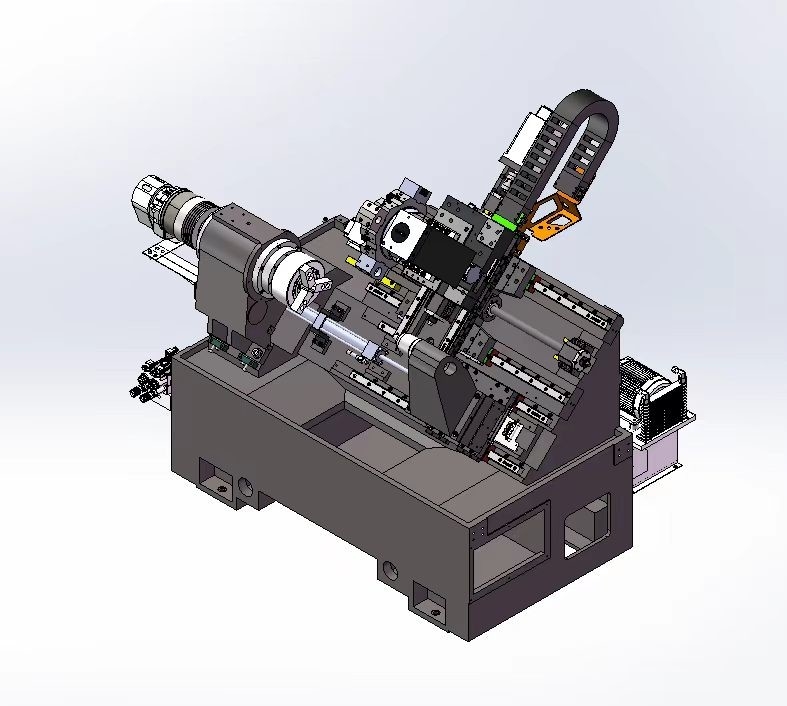

Detalhes do produto:

Usando ferro fundido de alta qualidade e uma estrutura de costelas razoavelmente reforçada, tem uma forte rigidez.

A caixa de fuso é ligada por raspagem e moagem, com uma base de posicionamento adicionada no lado.
Optimizado, com grande comprimento e excelente rigidez

Servo posicionamento, usinagem eficiente, estrutura de suportador de ferramentas otimizada, ferramentas de corte de potência configuráveis, alcançando a usinagem integrada de
torção, fresagem e perfuração.

O eixo X/Z adota trilhos de guia lineares e traçado de trilho de guia otimizado, alcançando alta rigidez e bom desempenho dinâmico.O eixo X adota parafusos pré-estirados para reduzir o impacto da temperatura na precisão e alcançar um processamento de alta precisão e estável.

O torno possui um eixo de tração programável de viagem completa, com controle inteligente do eixo de tração.
O tailstock adota uma estrutura de alta rigidez, com um projeto sem mangas para alcançar o máximo
A sua rigidez é superior à de uma máquina de corte, com uma duração de vida livre de manutenção, melhorando a precisão de usinagem.
Design de divisão inferior, acionado hidráulicamente para um ajustamento de precisão conveniente.

Parâmetros do produto:

Ponto	Unidade	T300	T400
Diâmetro máximo do balanço sobre a cama	mm	470	470
comprimento máximo de corte	mm	350	- 350 ou 500
Diâmetro máximo de corte	mm	250	360
Max. Balança o dia. Sobre a sela.	mm	280	280
Tipo e código do nariz do fuso		A2-5	A2-6
Diâmetro do furo do fuso	mm	56	66
Diâmetro máximo da barra de passagem	mm	44	50
Faixa de velocidade do fuso	r/min	4000	3500
Torque de saída máximo do fuso	Nm	80	120
Potência de saída do motor do fuso	kW	11/7.5	O que fazer? 15/11
Diâmetro da válvula	polegada	6	8
Velocidade de travagem rápida no eixo X/Y	m/min	30/30	30/30
Viagem no eixo X/Z	m/min	125/350	200/500
Viagens de cauda	mm	300	450
Fundição do fuso do fuso do fuso da cauda	Morse	4#	5#
Tipo de torre padrão		8 estações horizontais	8 estações horizontais
Tamanho da ferramenta (ferramenta de torneamento externa)	mm	25	25
Tamanho da ferramenta (diâmetro do buraco da ferramenta de perfuração)	mm	40	40
Peso da máquina	Quilos	3000	3200 para 3500
Tamanho da máquina		2050×1600×1800	2200×1600×1800
Precisão de posicionamento no eixo X	mm	0.008	0.008
Precisão de posicionamento no eixo Y	mm	0.008	0.008 para 0.01
Precisão de posicionamento repetido no eixo X	mm	0.004	0.004
Precisão de posicionamento repetido no eixo Y	mm	0.005	0.005
Os parâmetros técnicos estão sujeitos ao acordo técnico no momento da compra

Precisão principal da máquina-ferramenta
Precisão do processamento		IT6
Esfericidade da peça de trabalho (mm)		0.005 /Ф75
Cilindricidade da peça (mm)		0.010 / 150
Planosidade da peça de trabalho de processamento (mm)		0.020/Ф300
Superfície rugosa de processamento (mm)		Ra1,25 μm
Precisão de posicionamento	Eixo X (mm)	0.008
	Eixo Z (mm)	0.01
Repetir a precisão de posicionamento	Eixo X (mm)	0.004
	Eixo Z (mm)	0.005

Configuração padrão
GSK-980TDi-plus / GSK-980TB3i		Porta-ferramentas de 8 estações
Interruptor de pé		Lâmpada de trabalho de iluminação de máquinas-ferramenta
Sistema de fluidos de corte		De peso superior a 200 g/m2
Unidade de fuso		Sistema de lubrificação automática de alimentação centralizada
Luz de aviso de três cores		Roda manual fixa
Caixa de chips		Cambio de calor de gabinete elétrico
Documentação técnica fornecida

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

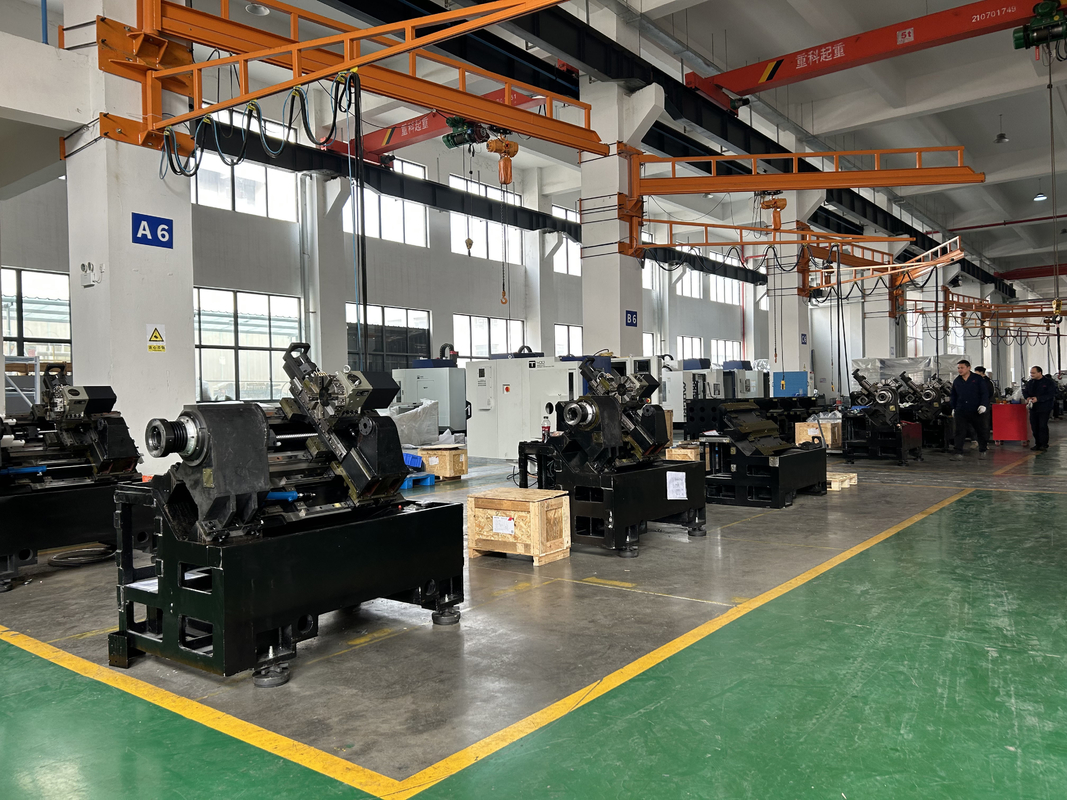

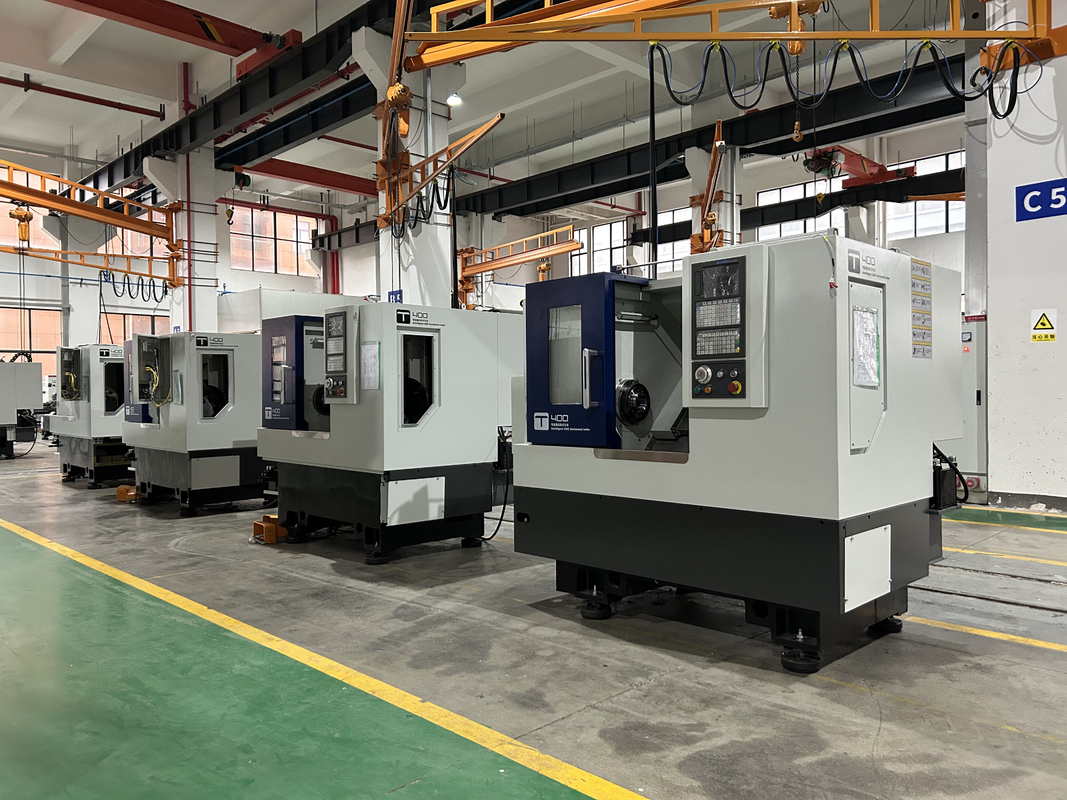

A nossa fábrica:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
