Qualidade 4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical fábrica

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical

Name: 4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: SV960L
Availability: InStock

Marca: HD

Número do modelo: SV960L

Local de Origem: China

Certificação: CE ISO

Quantidade mínima de pedido: 1 conjunto

Preço: Negociável

Capacidade de fornecimento: 50 grupos pelo mês

Tag

Centro fazendo à máquina vertical do CNC da elevada precisão

centro fazendo à máquina do pórtico 12000rpm

centro fazendo à máquina do pórtico 15000mm/min

Detalhes do produto

Marca:	alta definição	Tipo:	SV960L
Nome do produto:	Centro fazendo à máquina vertical	Tamanho da mesa (L×W):	1100×550
Carga máxima na mesa:	800KG	X Viagem do eixo:	900mm
Y Axis Travel:	600 mm	Z Viagem do eixo:	600/800 mm
A.T.C.:	24 ATC com braço robótico
Destacar	Centro de usinagem vertical de 5 eixos , Centro fazendo à máquina vertical de 3 linhas centrais , Centro fazendo à máquina vertical

Descrição do produto

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 0

Descrição do produto:

SV960L Vertical Machining Center é uma ferramenta avançada e poderosa para usinagem mecânica.
Possui uma estrutura robusta e estável do corpo da máquina, que pode manter uma excelente rigidez durante a usinagem de alta intensidade, garantindo efetivamente a precisão da usinagem.Este centro de usinagem tem um grande curso de trabalho e uma superfície de mesa de trabalho espaçosa, capaz de lidar facilmente com as tarefas de usinagem de peças grandes.que satisfaçam os requisitos de corte de diferentes materiais e processos.
Em termos do sistema de controlo, é conveniente de operar e poderoso em funções, permitindo uma programação e mecanização eficientes de peças complexas.É equipado com sistemas de lubrificação e arrefecimento fiáveis para reduzir o desgaste e a deformação térmica do equipamento.Seja nos campos da aeroespacial, fabricação de automóveis ou usinagem de moldes, o SV960L pode oferecer um desempenho excepcional.

Características do produto:

1As principais partes grandes da máquina-ferramenta: base, bancada de trabalho, coluna, sela de cama, caixa de fuso são feitas de resina de alta qualidade, ferro fundido de alta qualidade,com um processo de tratamento térmico perfeito para eliminar a tensão residual, e disposição de uma placa de reforço suficiente, para garantir que a máquina tem força suficiente, rigidez e alta estabilidade;

2"Utilizando trilhos de guia lineares de Taiwan originais, de grande rigidez, boa precisão dinâmica;

3Transmissão de três eixos, utilizando parafuso de esferas de duas nozes de moagem de Taiwan, estrutura compacta, movimento suave, alta precisão:

4"A elevada rigidez do fuso de Taiwan, através da lubrificação por graxa, pode fazer com que o rolamento do fuso obtenha lubrificação constante e fiável;

5A base adota uma estrutura de grande bandeja de água de fundição, bom desempenho à prova d'água.

Detalhes do produto:

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 1

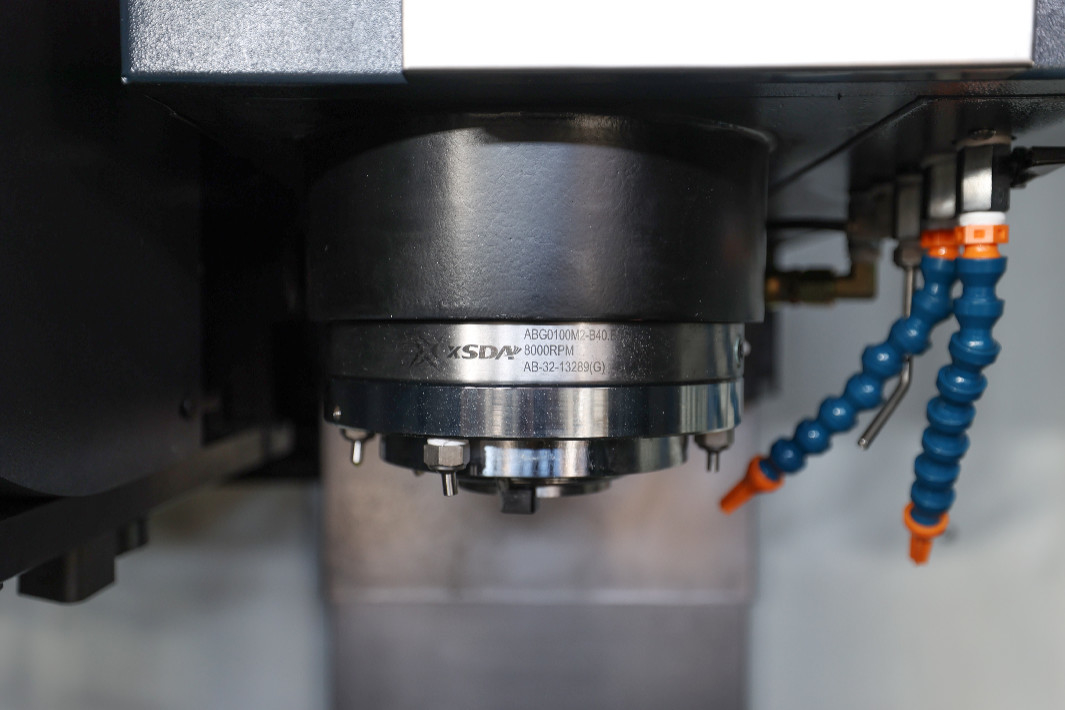

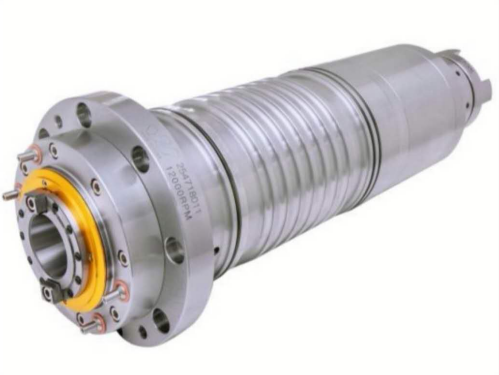

Fuso de alta precisão

1, de alta precisão NSK rolamento, de alta precisão, para garantir a precisão de processamento;

2, interna e externa
especificações do ciclo de arrefecimento;

3Projeto de labirinto para a frente e para trás;

4, alta tensão quatro garras;

5, função de protecção da cortina de ar

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 2

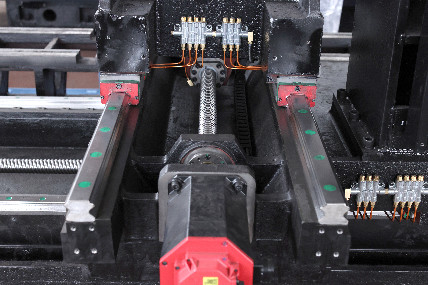

Tparafuso/guia de três eixos

1, utilizando parafuso de esferas de Taiwan de precisão, alta precisão, longa vida útil;

2, o uso de guias lineares de precisão de Taiwan, atrito estático e estático, alta sensibilidade, alta velocidade sem vibração, baixa velocidade sem rastejar, alta precisão de posicionamento

3, correspondendo ao lubrificador de deslocamento de precisão para assegurar o efeito de lubrificação do mecanismo de alimentação axial

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 3

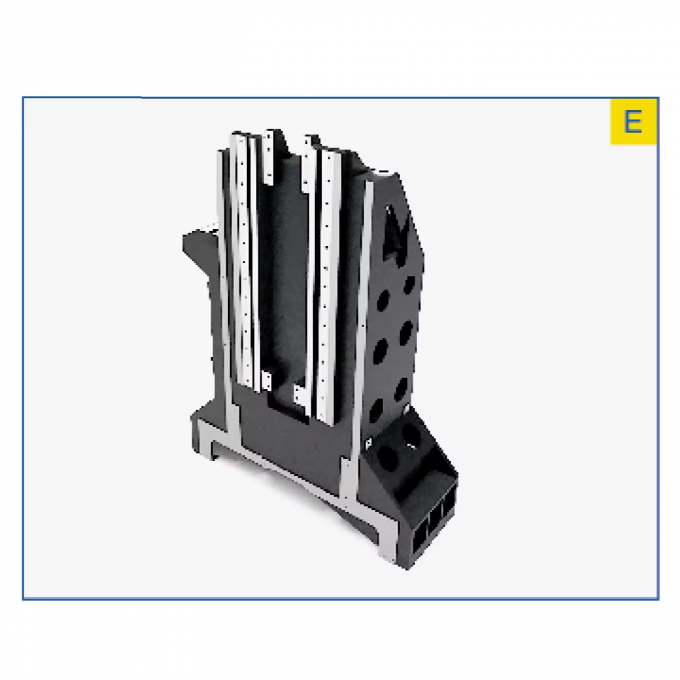

Coluna da máquina

1. a utilização da estrutura do osso de arenque, corte suave;

2. conceção horizontal do suporte da biblioteca de facas para assegurar uma razoavelmente rígida e reforçada;

3. garantir que a precisão de processamento da máquina-ferramenta seja estável e durável.

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 4

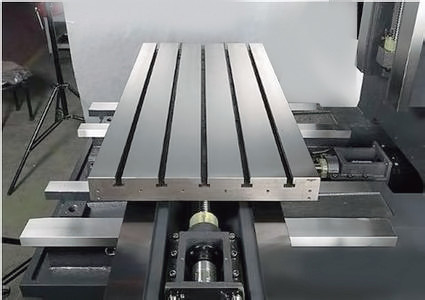

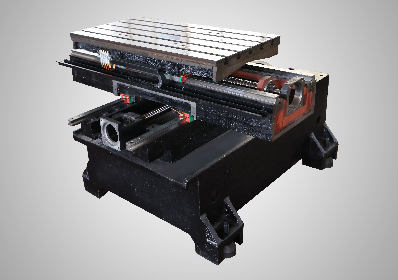

Cama de máquina-ferramenta

1. o leito é feito de ferro fundido de alta qualidade, tratamento de envelhecimento artificial, eliminar o esforço, inibir eficazmente a força de corte causada pela deformação e vibração da máquina;

2. a disposição é razoável, o reforço adota a estrutura de campo, a máquina-ferramenta tem uma forte rigidez;

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 5

Sistema de accionamento

1. A alimentação de três eixos adota controle de servo avançado;

2. transmissão mecânica com transmissão directa;

3. componentes de transmissão acoplamento de precisão opcional, resistência à extrusão, aumento da temperatura

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 6

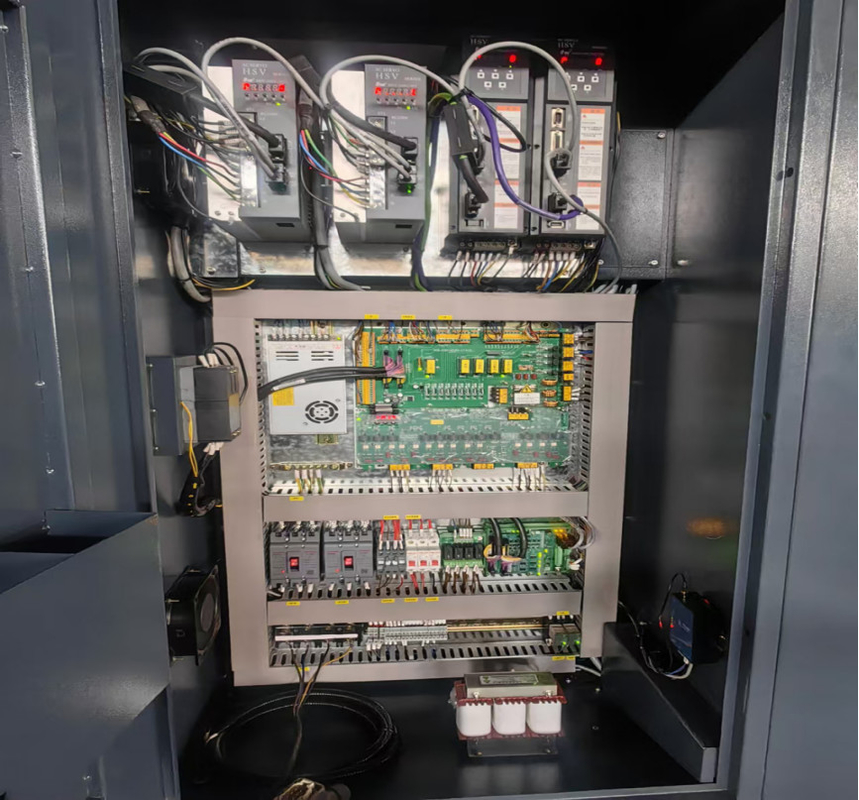

Projeto elétrico padrão

1.A concepção eléctrica da máquina-ferramenta satisfaz as normas eléctricas

2.o circuito de energia seguro, há sobrecorrente, proteção contra curto-circuito, máquinas-ferramenta relacionadas com ações têm o interlock correspondente, para proteger o equipamento e corpo humano

3.o sistema eléctrico tem uma função de autodiagnóstico, o pessoal de operação e manutenção pode observar o estado de funcionamento de cada parte da máquina-ferramenta a qualquer momento de acordo com o visor

4. a configuração normal do gabinete elétrico adota uma estrutura totalmente fechada e está equipada com um ventilador axial, a fim de atingir o objectivo de poeira e arrefecimento,e reservar um certo espaço no armário elétrico para facilitar a expansão de funções

5- a máquina-ferramenta com transformador, só pode ser alimentada externamente com três fases (380 V) de quatro fios (incluindo o fio de terra).

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 7

Proteção externa padrão

1, sistema pneumático, pneumático gêmeo pode filtrar impurezas e umidade na fonte de ar, evitar danos de gases impuros e corrosão de peças da máquina.O grupo de válvulas solenoides é controlado por programa PLC para garantir que a ferramenta de afrouxamento do fuso, o centro do fuso soprando, a ferramenta de aperto do fuso e outras ações podem ser concluídas de forma rápida e precisa.

2, proteção de máquinas-ferramenta, máquinas-ferramentas com normas de segurança da sala de proteção, não só para evitar salpicos de refrigerante, mas também para garantir a operação segura, aparência agradável.Cada trilho de guia da máquina-ferramenta tem uma cobertura protetora para evitar que as fichas e o líquido de refrigeração entrem no interior da máquina-ferramenta, de modo a que o carril de guia e o parafuso de esferas estejam protegidos do desgaste e da corrosão.

Aplicação na indústria:

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 8

Aproveitamento do M2

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 9

Toque na chapa de aço M20

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 10

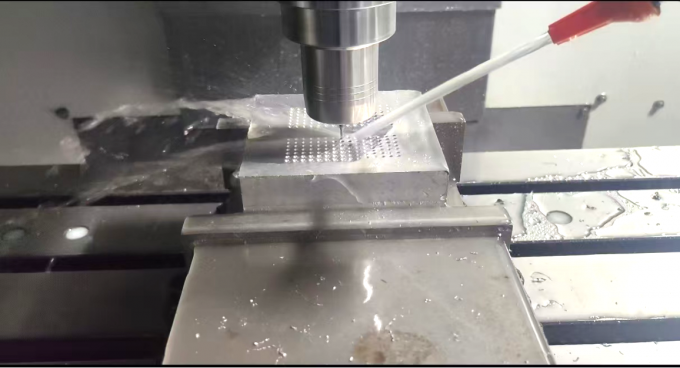

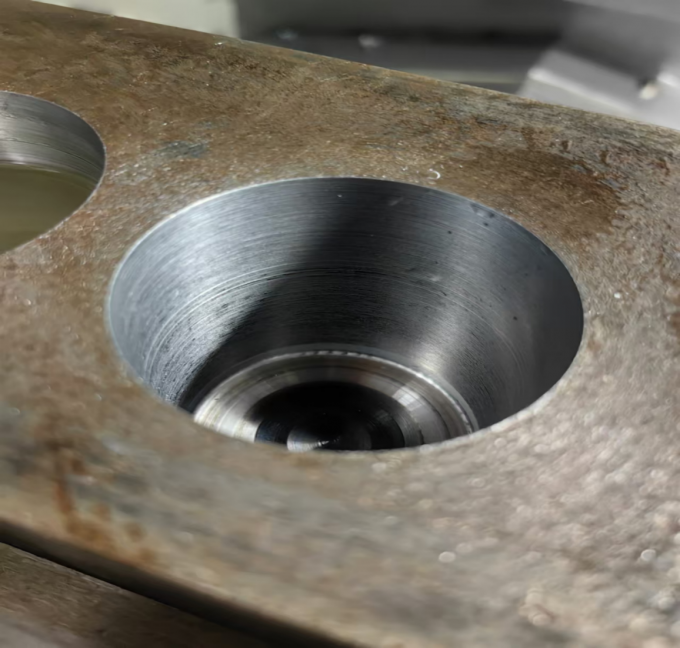

Perforação de buracos com uma broca de 50 U

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 11

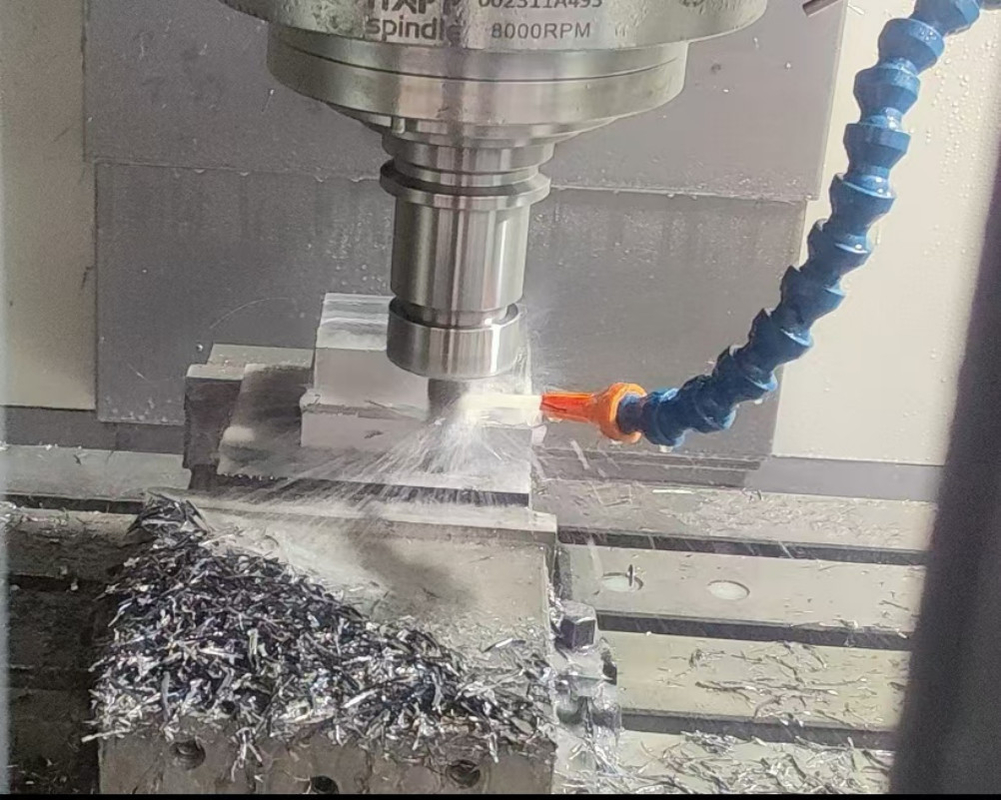

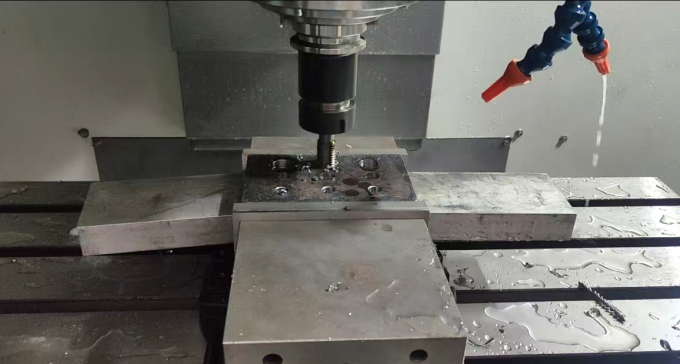

Moagem da superfície lateral com uma fresadora de 16 mm

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 12

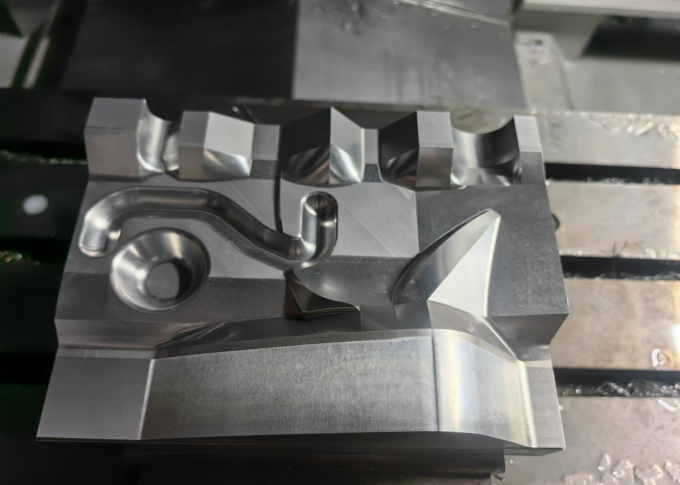

Peças da Mercedes-Benz

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 13

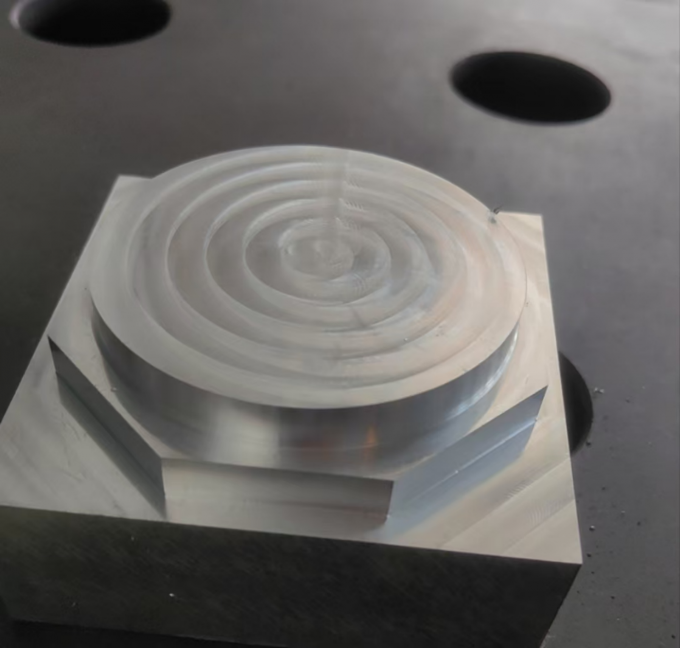

Mesa redonda e quadrada

4 eixos 3 eixos centro de usinagem vertical SV960L tamanho da mesa 1100 * 550mm centro de fresagem vertical 14

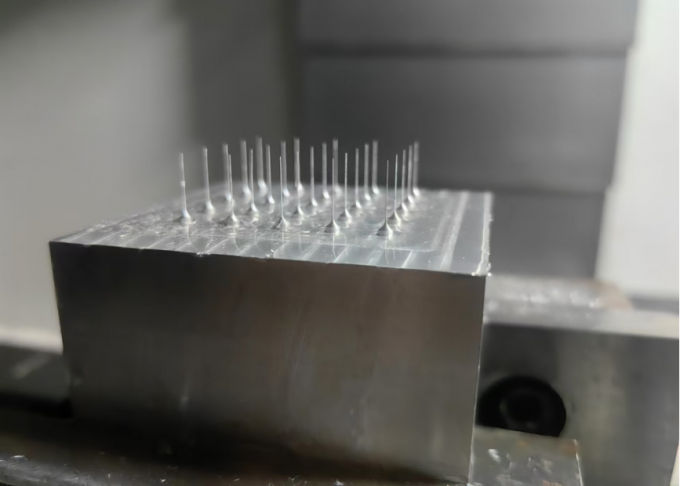

Partes em forma de agulha

Parâmetros do produto:

Ponto	Unidade	SV960L
Tamanho da mesa (L×W)	mm	1100×550
Tamanho da ranhura em T	mm	18x5x100
Viagem no eixo X	mm	900
Viagem no eixo Y	mm	600
Viagem no eixo Z	mm	600 ((800)
Distância entre o nariz do fuso e Tabela	mm	100-700 ((900)
Distância entre o centro do fuso e a superfície do carril de guia	mm	668
Peso máximo da carga da mesa	Quilos	800
Velocidades do fuso	RPM	60-8000
Espinhas cónicas		BT2 serviços de informação
Rápida travessia X,Y,Z	m/min	36/36/36
Taxa de alimentação máxima de corte	mm/min	1-5000
Modo de trilho		Trilhas de guia lineares de três eixos / Dois trilhos de guia lineares e um trilho de guia endurecido
Capacidade de armazenamento de ferramentas		24T
Mudança de ferramentas		Tipo de disco
Diâmetro máximo da ferramenta	mm	φ80 ((150)
Comprimento máximo da ferramenta	mm	200
Peso máximo da ferramenta	Quilos	8
Tempo de mudança de ferramenta	S	2.3
Ajuste da precisão	mm	± 0.005
Precisão de reinicialização	mm	± 0.003
Motor de fusão	kW	A Bíblia, 15/11
Pressão do ar	em kg/cm2	6
Requisito de potência	KVA	20
Peso da máquina	Quilos	6000
Dimensão da forma ((L×W×H)	mm	2800 × 2300 × 2500
Configuração normal: 1"Cobre protetor totalmente fechado" 2"Tapadas rígidas" 3Dispositivo de lubrificação automática de três eixos 4, Caixa elétrica de ar condicionado temperatura constante 5Dispositivo de arrefecimento líquido de corte 6"O sistema suportaTransmissão em disco U 7,LED luz de trabalho 8Luz de aviso de três cores 9, Três eixos deslizante guarda retrátil 10Caixa de ferramentas e parafusos de ancoragem 11Manual de operação 12Manual de manutenção 13Dispositivo de sopro de ar de processamento		Acessórios opcionais: 1Placa giratória CNC 2,Fundição directamente ligada 3Frigorífico de óleo de fuso 4Descarga do centro do fuso 5"Transporte de chips"

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
