Name: Centro de usinagem vertical SV850L CNC VMC de alta rigidez
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: SV850L
Price: Negociável USD
Availability: InStock

Casa > produtos > Centro fazendo à máquina vertical do CNC >

Centro de usinagem vertical SV850L CNC VMC de alta rigidez

Centro fazendo à máquina vertical de 3 linhas centrais

Centro de usinagem vertical de alta rigidez

Centro de Mecânica Vertical CNC VMC

Lugar de origem:

China

Marca:

Certificação:

CE ISO

Número do modelo:

SV850L

Contacte-nos

Solicite um orçamento

Centro de usinagem vertical SV850L CNC VMC de alta rigidez

Detalhes do produto

Marca:

Doença de Huntington

Tipo:

SV850L

Nome do produto:

Centro fazendo à máquina vertical

Tamanho da mesa (L×W):

1000 × 500

Carga máxima na mesa:

500 kg

Viagem no eixo X:

800 mm

Curso da linha central de Y:

500 mm

Viagem no eixo Z:

500 mm

A.T.C.:

24 ATC com braço robótico

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

Negociável

Detalhes da embalagem

Padrão de embalagem de madeira para transporte marítimo

Tempo de entrega

30 dias

Habilidade da fonte

50 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

Centro de usinagem vertical CNC econômico M800 3 eixos Máquina de fresagem CNC Controlador Syntec Máquina VMC

Obtenha o melhor preço

Vídeo

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC

Obtenha o melhor preço

Vídeo

Máquina de perfuração e perfuração vertical SMTCL DTC500 Centro de perfuração CNC eficiente

Obtenha o melhor preço

Vídeo

SMTCL VMC850Q Centro de usinagem vertical de 3 eixos Máquina de fresagem CNC 4 eixos Centro de usinagem vertical CNC

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

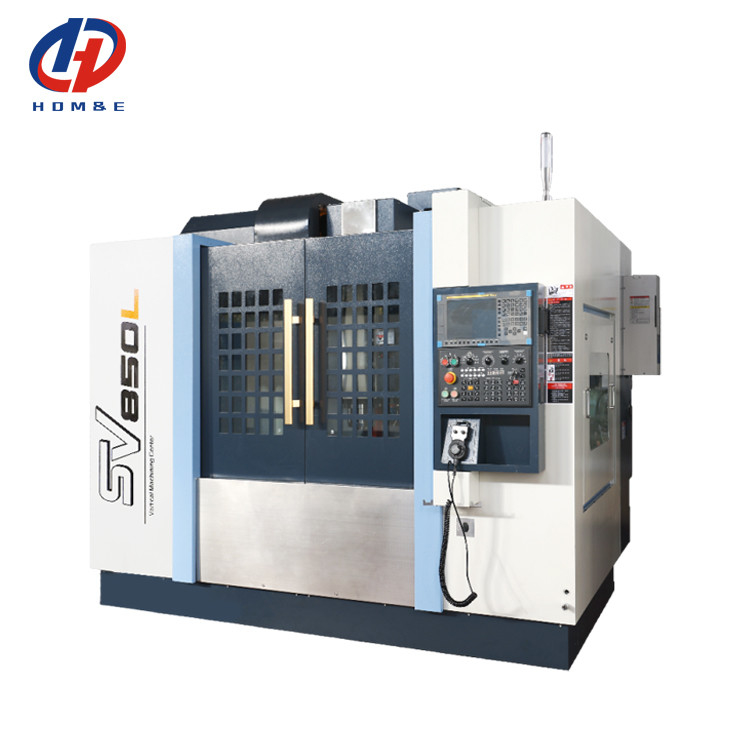

Centro de usinagem vertical SV850L CNC VMC de alta rigidez 0

Descrição do produto:

SV850L Centro de Mecânica Vertical Alta Eficiência Alta Rigidez Centro de Mecânica Redução de custos

Principalmente utilizado para o processamento de produtos de fresagem, pode completar peças complexas fresagem, perfuração, expansão, reaming, perfuramento, toque e superfície tridimensional bidimensional, processamento de precisão bevel,A indústria principal é a indústria automóvel, as comunicações eletrónicas, as peças de precisão e a indústria aeroespacial e outros campos.

Características do produto:

1As principais partes grandes da máquina-ferramenta: base, bancada de trabalho, coluna, sela de cama, caixa de fuso são feitas de resina de alta qualidade, ferro fundido de alta qualidade,com um processo de tratamento térmico perfeito para eliminar a tensão residual, e disposição de uma placa de reforço suficiente, para garantir que a máquina tem força suficiente, rigidez e alta estabilidade;

2"Utilizando trilhos de guia lineares de Taiwan originais, de grande rigidez, boa precisão dinâmica;

3Transmissão de três eixos, utilizando parafuso de esferas de duas nozes de moagem de Taiwan, estrutura compacta, movimento suave, alta precisão:

4"A elevada rigidez do fuso de Taiwan, através da lubrificação por graxa, pode fazer com que o rolamento do fuso obtenha lubrificação constante e fiável;

5A base adota uma estrutura de grande bandeja de água de fundição, bom desempenho à prova d'água.

Detalhes do produto:

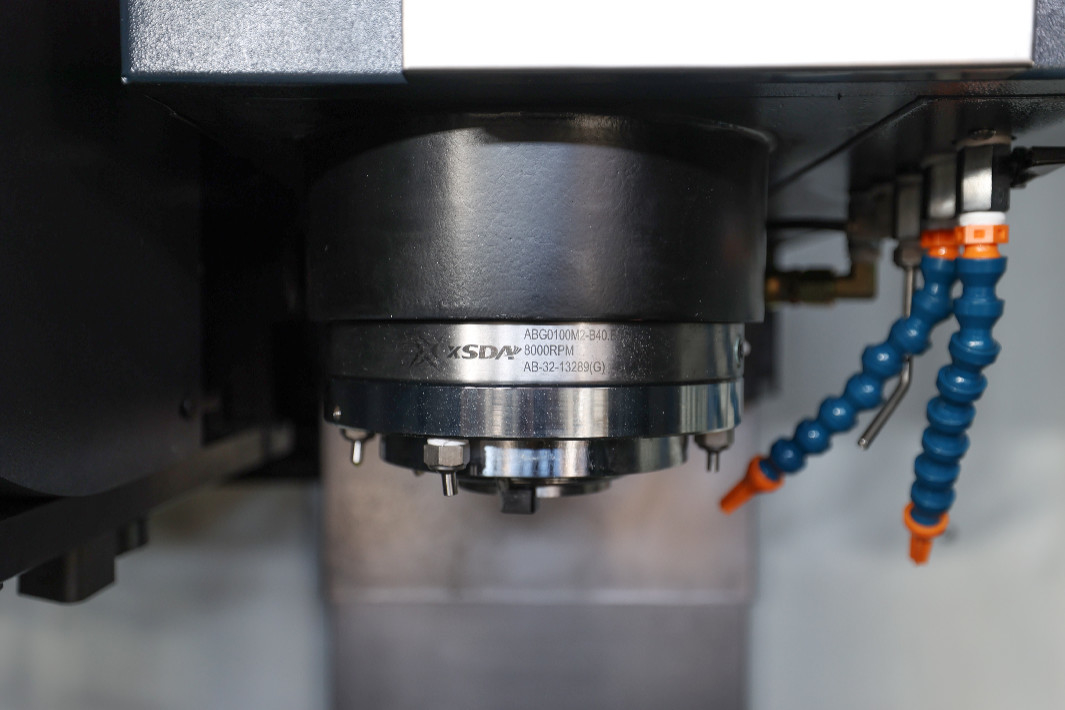

Fuso de alta precisão

1, de alta precisão NSK rolamento, de alta precisão, para garantir a precisão de processamento;

2, interna e externa
especificações do ciclo de arrefecimento;

3Projeto de labirinto para a frente e para trás;

4, alta tensão quatro garras;

5, função de protecção da cortina de ar

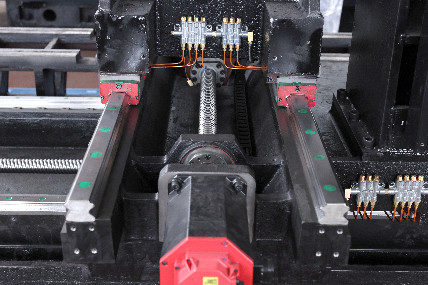

Tparafuso/guia de três eixos

1, utilizando parafuso de esferas de Taiwan de precisão, alta precisão, longa vida útil;

2, o uso de guias lineares de precisão de Taiwan, atrito estático e estático, alta sensibilidade, alta velocidade sem vibração, baixa velocidade sem rastejar, alta precisão de posicionamento

3, correspondendo ao lubrificador de deslocamento de precisão para assegurar o efeito de lubrificação do mecanismo de alimentação axial

Coluna da máquina

1. a utilização da estrutura do osso de arenque, corte suave;

2. conceção horizontal do suporte da biblioteca de facas para assegurar uma razoavelmente rígida e reforçada;

3. garantir que a precisão de processamento da máquina-ferramenta seja estável e durável.

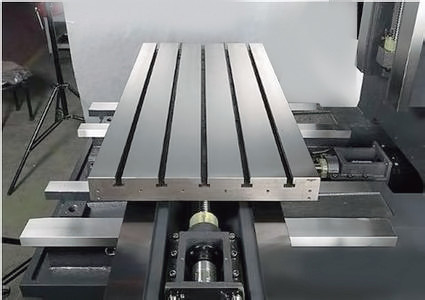

Cama de máquina-ferramenta

1. o leito é feito de ferro fundido de alta qualidade, tratamento de envelhecimento artificial, eliminar o esforço, inibir eficazmente a força de corte causada pela deformação e vibração da máquina;

2. a disposição é razoável, o reforço adota a estrutura de campo, a máquina-ferramenta tem uma forte rigidez;

Sistema de accionamento

1. A alimentação de três eixos adota controle de servo avançado;

2. transmissão mecânica com transmissão directa;

3. componentes de transmissão acoplamento de precisão opcional, resistência à extrusão, aumento da temperatura

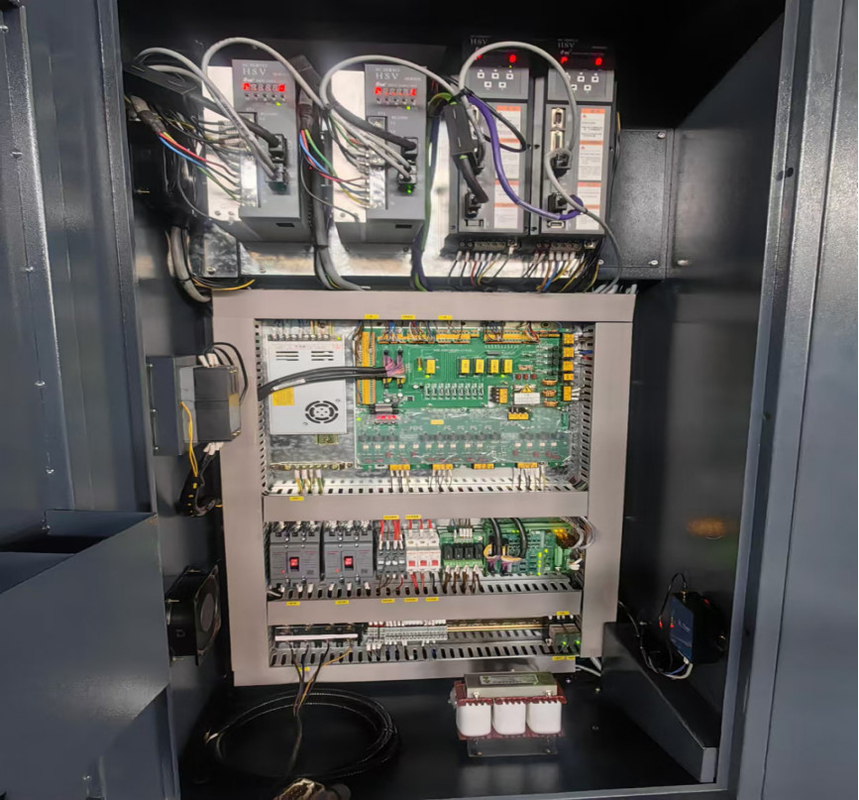

Projeto elétrico padrão

1.A concepção eléctrica da máquina-ferramenta satisfaz as normas eléctricas

2.o circuito de energia seguro, há sobrecorrente, proteção contra curto-circuito, máquinas-ferramenta relacionadas com ações têm o interlock correspondente, para proteger o equipamento e corpo humano

3.o sistema eléctrico tem uma função de autodiagnóstico, o pessoal de operação e manutenção pode observar o estado de funcionamento de cada parte da máquina-ferramenta a qualquer momento de acordo com o visor

4. a configuração normal do gabinete elétrico adota uma estrutura totalmente fechada e está equipada com um ventilador axial, a fim de atingir o objectivo de poeira e arrefecimento,e reservar um certo espaço no armário elétrico para facilitar a expansão de funções

5- a máquina-ferramenta com transformador, só pode ser alimentada externamente com três fases (380 V) de quatro fios (incluindo o fio de terra).

Proteção externa padrão

1, sistema pneumático, pneumático gêmeo pode filtrar impurezas e umidade na fonte de ar, evitar danos de gases impuros e corrosão de peças da máquina.O grupo de válvulas solenoides é controlado por programa PLC para garantir que a ferramenta de afrouxamento do fuso, o centro do fuso soprando, a ferramenta de aperto do fuso e outras ações podem ser concluídas de forma rápida e precisa.

2, proteção de máquinas-ferramenta, máquinas-ferramentas com normas de segurança da sala de proteção, não só para evitar salpicos de refrigerante, mas também para garantir a operação segura, aparência agradável.Cada trilho de guia da máquina-ferramenta tem uma cobertura protetora para evitar que as fichas e o líquido de arrefecimento entrem no interior da máquina-ferramenta, de modo a que o carril de guia e o parafuso de esferas estejam protegidos do desgaste e da corrosão.

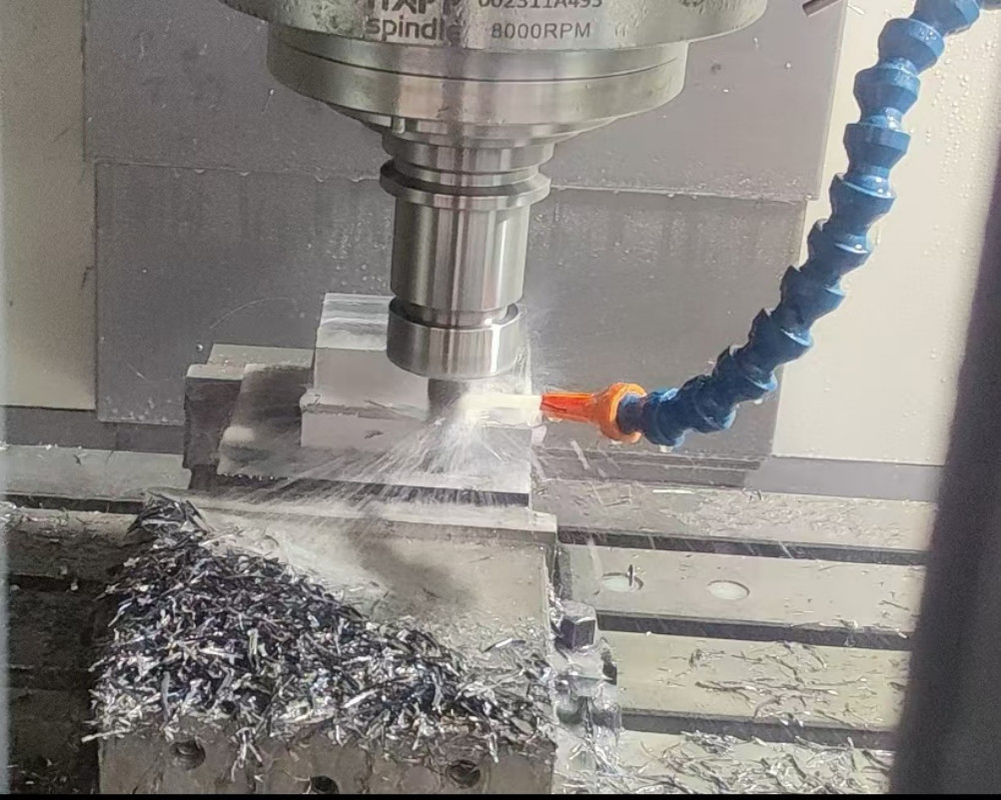

Aplicação na indústria:

Aproveitamento do M2

Toque na chapa de aço M20

Perforação de buracos com uma broca de 50 U

Moagem da superfície lateral com uma fresadora de 16 mm

Peças da Mercedes-Benz

Mesa redonda e quadrada

Partes em forma de agulha

Parâmetros do produto:

Ponto	Unidade	SV850L
Tamanho da mesa (L×W)	mm	1000 × 500
Tamanho da ranhura em T	mm	18x5x100
Viagem no eixo X	mm	800
Viagem no eixo Y	mm	500
Viagem no eixo Z	mm	500
Distância entre o nariz do fuso e Tabela	mm	100-600
Distância entre o centro do fuso e a superfície do carril de guia	mm	580
Peso máximo da carga da mesa	Quilos	500
Velocidades do fuso	RPM	60-8000
Espinhas cónicas		BT2 serviços de informação
Rápida travessia X,Y,Z	m/min	36/36/24
Taxa de alimentação máxima de corte	mm/min	1-5000
Modo de trilho		Trilhas de guia lineares de três eixos / Dois trilhos de guia lineares e um trilho de guia endurecido
Capacidade de armazenamento de ferramentas		24T
Mudança de ferramentas		Tipo de disco
Diâmetro máximo da ferramenta	mm	φ80 ((150)
Comprimento máximo da ferramenta	mm	200
Peso máximo da ferramenta	Quilos	8
Tempo de mudança de ferramenta	S	2.3
Ajuste da precisão	mm	± 0.005
Precisão de reinicialização	mm	± 0.003
Motor de fusão	kW	7.5/11.0
Pressão do ar	kg/cm2	6
Requisito de potência	KVA	15
Peso da máquina	Quilos	4800
Dimensão da forma ((L×W×H)	mm	2400 × 2100 × 2350
Configuração normal: 1"Cobre protetor totalmente fechado" 2"Tapadas rígidas" 3Dispositivo de lubrificação automática de três eixos 4, Caixa elétrica de ar condicionado temperatura constante 5Dispositivo de arrefecimento líquido de corte 6"O sistema suportaTransmissão em disco U 7,LED luz de trabalho 8Luz de aviso de três cores 9, Três eixos deslizante guarda retrátil 10Caixa de ferramentas e parafusos de ancoragem 11Manual de operação 12Manual de manutenção 13Dispositivo de sopro de ar de processamento		Acessórios opcionais: 1Placa giratória CNC 2,Fundição directamente ligada 3Frigorífico de óleo de fuso 4Descarga do centro do fuso 5"Transporte de chips"

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e dirigir os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
