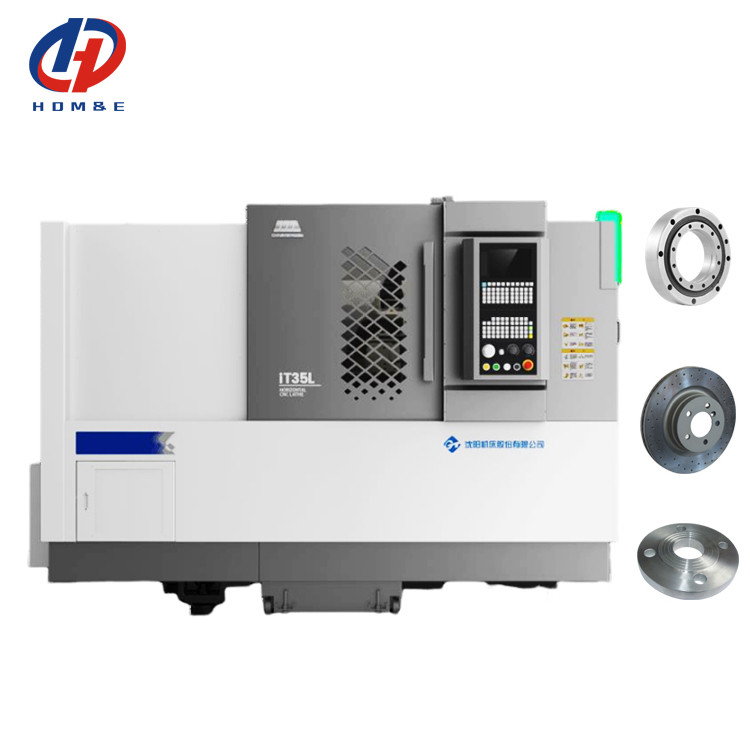

Torneio CNC IT35L Max Swing Over Bed 580mm THK Guia linear Servo Turret Dormitório inclinado horizontal Torneio CNC
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | iT35L |
|---|---|---|---|
| CNC ou não: | CNC | Palavra -chave: | Torno inclinado do CNC da cama |
| Velocidade máxima do eixo (rpm): | 4 000 rpm | Diâmetro máximo de rotação: | Φ360 |
| Duração máxima de giro: | 500 | Balanço máximo sobre a cama: | Φ580 |
| Max swing sobre deslizamento: | Φ330 | Viagem (Eixo X) ((mm): | 200 |
| Viagem (Eixo Z) ((mm): | 510 | ||
| Destacar |
Torno inclinado horizontal do CNC da cama,Max Swing sobre a cama 580mm,Guia linear THK |
||
Descrição do produto
Descrição do produto:
Torneio CNC IT35L Max Swing Over Bed 580mm THK Guia linear Servo Turret Dormitório inclinado horizontal Torneio CNC
O IT35L é um torno CNC de alto desempenho que adota conceitos de design e processos de fabricação avançados e possui excelente estabilidade e precisão.A estrutura do corpo da máquina é sólida e pode resistir eficazmente às vibrações durante o processo de processamento para garantir a qualidade do processamento. Equipado com um sistema de fuso de alta precisão com uma ampla gama de velocidades para atender a diferentes necessidades de processamento.assegurar a manutenção da precisão a longo prazo da máquina-ferramenta. O IT35L possui um eficiente sistema automático de troca de ferramentas, que reduz muito o tempo de processamento auxiliar e melhora a eficiência da produção.tem uma interface amigávelEsta máquina-ferramenta é adequada para o processamento de diversos materiais, tais como aço, ferro, cobre, alumínio, etc.Se se trata de produção em pequenos lotes de uma única peça ou de produção em massaShenyang Machine Tool IT35L tornou-se uma escolha ideal para muitas empresas com sua qualidade confiável, capacidades de processamento eficiente,e bom desempenho de custo.
Características do produto:
1, Alta rigidez
* Análise de elementos finitos para otimizar toda a estrutura da máquina

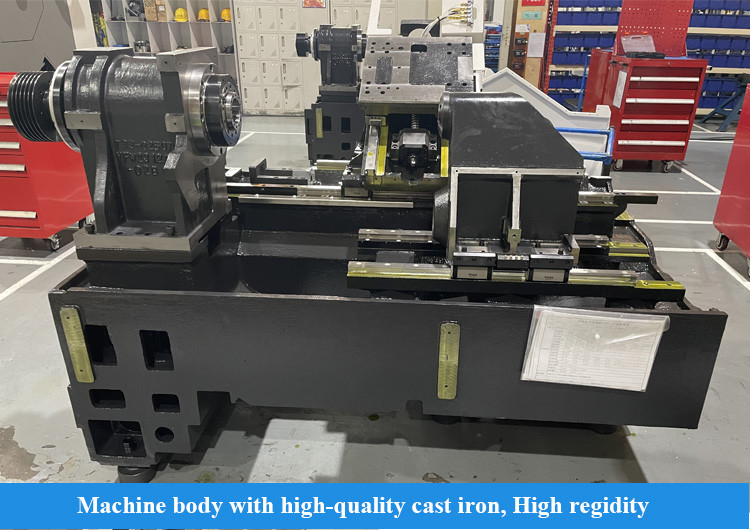

* A cama é feita de materiais fundidos de alta qualidade com um arranjo razoável de barras
* Configuração de grande envergadura, grande fuso de binário, melhorar a rigidez de corte
* Processo de raspagem de precisão, melhorar a rigidez da ligação
|
Ponto
|
Unidade
|
Especificações
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diâmetro máximo de rotação
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Duração máxima de giro
|
mm
|
350
|
500
|
500
|
|
|
Balanço máximo sobre a cama
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max swing sobre deslizamento
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Espinha
|
nariz de fuso
|
|
A2-6
|
A2-6
|
A2-8
|
|
Dia do rolamento da frente.
|
mm
|
100
|
100
|
120
|
|
|
Conicidade do fuso e tamanho do buraco
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Dis.do buraco do fuso
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Max. dia de barras
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

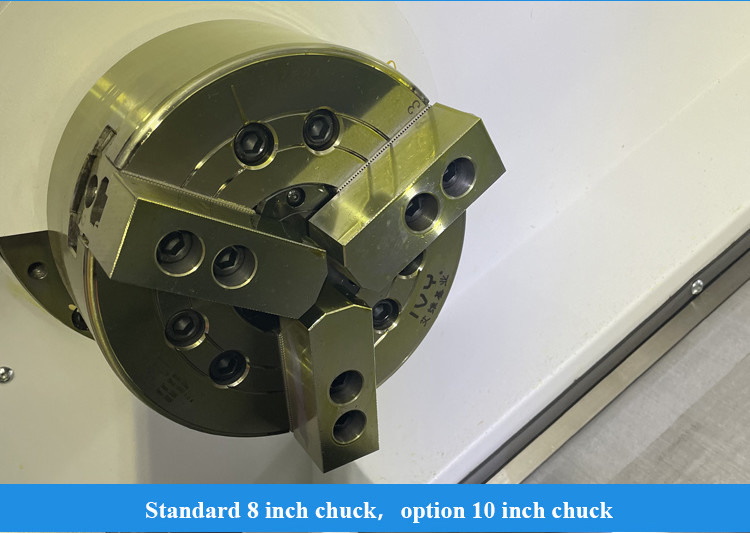

Tamanho do chuck
|
polegada
|
8
|
8
|
10
|
|
|
Velocidade do fuso
|
r/min
|
4000
|
4000
|
3500
|
|
|
Torque nominal do fuso
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
Torque máximo do fuso
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
Máxima potência de saída do motor contínua/30min
|
kW
|
A Bíblia, 15/11
|
A Bíblia, 15/11
|
15/18.5
|
|
|
Alimentação
|
X/Z travessia rápida
|
m/min
|
30
|
30
|
24
|
|
Viagem no eixo x
|
mm
|
200
|
200
|
260
|
|
|
Viagem no eixo z
|
mm
|
350
|
510
|
505
|
|
|
Aquecimento
|
viagem de cauda
|
mm
|
Não
|
400
|
400
|
|
Tailstock cônico
|
Morse
|
Não
|
MT-5
|
MT-5
|
|
|
Turretas
|
Tipo de torre
|
|
Servo-torreira horizontal de 8 estações
|
Servo-torreira horizontal de 8 estações
|
Servo-torreira horizontal de 8 estações
|
|
altura do centro
|
mm
|
80
|
80
|
100
|
|
|
posicionamento rotativo
|
Seg.
|
± 16
|
± 16
|
± 16
|
|
|
Outros
|
peso
|
Quilos
|
3300
|
3600
|
3700
|
|
dimensões globais ((L*W*H)
|
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Configuração normal:

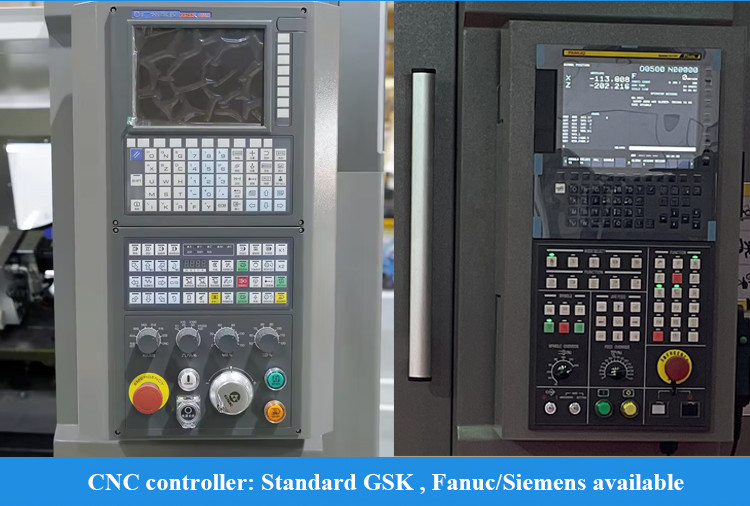

1Controlador GSK988TA
2"Solid chuck & cylinder marca chinesa" 3,8 posições torreta 4Estação hidráulica de marca chinesa 5Caixa de chips. |
Configuração seletiva:
1,Condutor lateral
2, transportador traseiro 3Chuck especial. 4"Cilindro especial" 5Turreta especial. |
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
