Torno CNC de cama inclinada IT50 Dia.do buraco do fuso 80mm FANUC Drive Máquina de torno CNC horizontal de alta rigidez
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | it50 |
|---|---|---|---|
| Sistema de controle CNC: | GSK | CNC ou não: | CNC |
| Palavra -chave: | Torno inclinado do CNC da cama | Diâmetro máximo de rotação: | Φ500 |
| Duração máxima de giro: | 500 | Balanço máximo sobre a cama: | Φ580 |
| Max swing sobre deslizamento: | Φ320 | Velocidade máxima do eixo (rpm): | 3500 r.p.m |
| Viagem (Eixo X) ((mm): | 260 | Viagem (Eixo Z) ((mm): | 510 |
| Destacar |
Máquina de torno CNC horizontal,Diâmetro do buraco do fuso 80 mm,Máquina de torno CNC de alta rigidez |
||
Descrição do produto
Descrição do produto:
O IT50 é um produto de máquina-ferramenta com excelente desempenho. Tem uma estrutura de corpo sólida e pode manter a estabilidade durante o processamento de alta carga para garantir a precisão do processamento.O IT50 está equipado com um sistema de controlo numérico avançado, que é fácil de operar e tem um alto grau de inteligência.
Características do produto:
1, Alta rigidez
* Análise de elementos finitos para otimizar toda a estrutura da máquina

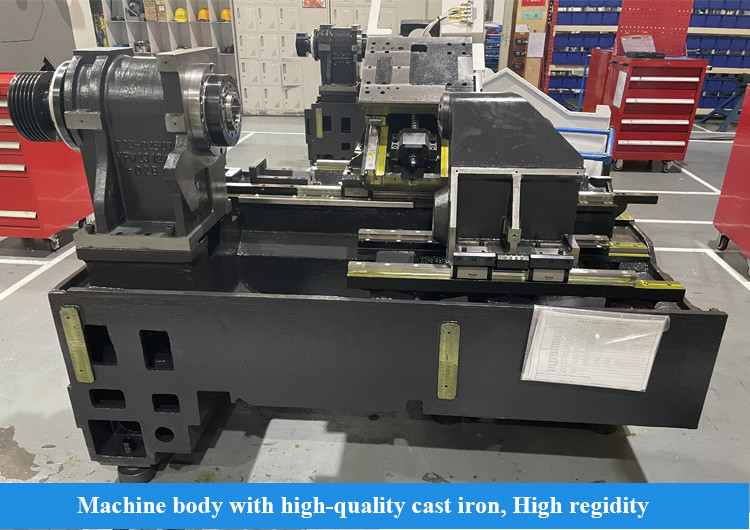

* A cama é feita de materiais fundidos de alta qualidade com um arranjo razoável de barras

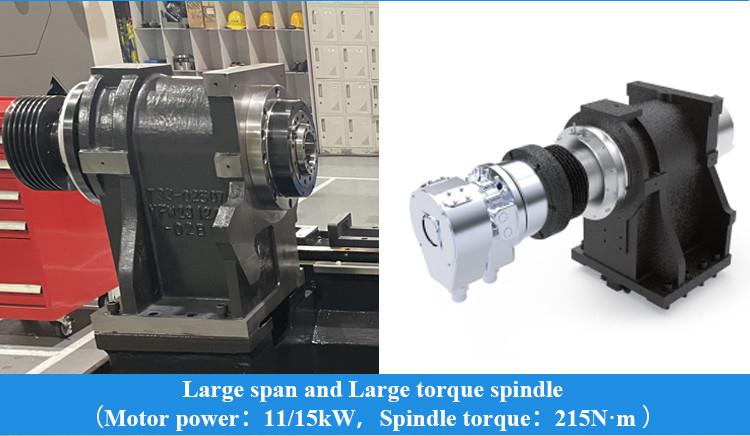

* Configuração de grande envergadura, grande fuso de binário, melhorar a rigidez de corte
* Processo de raspagem de precisão, melhorar a rigidez da ligação
|
Ponto
|
Unidade
|
Especificações
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diâmetro máximo de rotação
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Duração máxima de giro
|
mm
|
350
|
500
|
500
|
|
|
Balanço máximo sobre a cama
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max swing sobre deslizamento
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Espinha
|
nariz de fuso
|
|
A2-6
|
A2-6
|
A2-8
|
|
Dia do rolamento da frente.
|
mm
|
100
|
100
|
120
|
|
|
Conicidade do fuso e tamanho do buraco
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Dis.do buraco do fuso
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Max. dia de barras
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

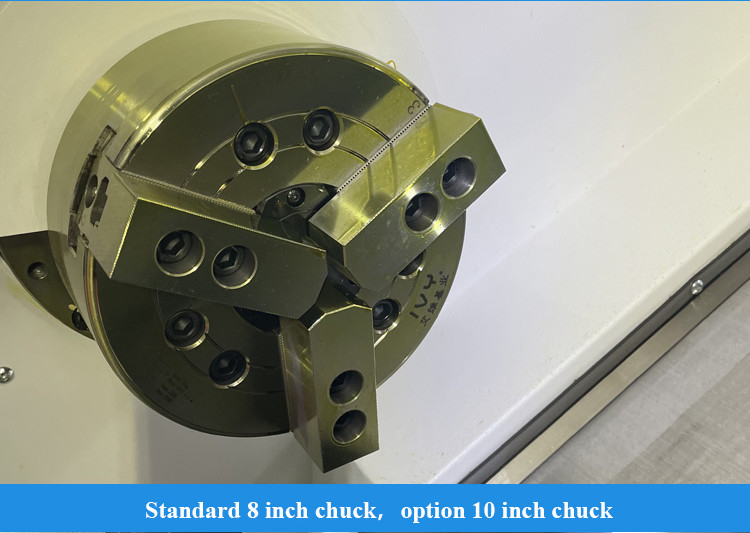

Tamanho do chuck
|
polegada
|
8
|
8
|
10
|
|
|
Velocidade do fuso
|
r/min
|
4000
|
4000
|
3500
|
|
|
Torque nominal do fuso
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
Torque máximo do fuso
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
Máxima potência de saída do motor contínua/30min
|
kW
|
A Bíblia, 15/11
|
A Bíblia, 15/11
|
15/18.5
|
|
|
Alimentação
|
X/Z travessia rápida
|
m/min
|
30
|
30
|
24
|
|
Viagem no eixo x
|
mm
|
200
|
200
|
260
|
|
|
Viagem no eixo z
|
mm
|
350
|
510
|
505
|
|
|

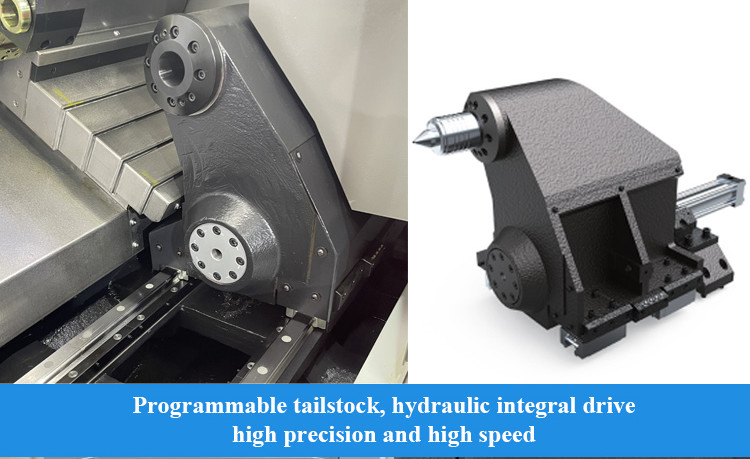

Aquecimento
|
viagem de cauda
|
mm
|
Não
|
400
|
400
|
|
Tailstock cônico
|
Morse
|
Não
|
MT-5
|
MT-5
|
|
|
Turretas
|
Tipo de torre
|
|
Servo-torreira horizontal de 8 estações
|
Servo-torreira horizontal de 8 estações
|
Servo-torreira horizontal de 8 estações
|
|
altura do centro
|
mm
|
80
|
80
|
100
|
|
|
posicionamento rotativo
|
Seg.
|
± 16
|
± 16
|
± 16
|
|
|
Outros
|
peso
|
Quilos
|
3300
|
3600
|
3700
|
|
dimensões globais ((L*W*H)
|
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Configuração normal:

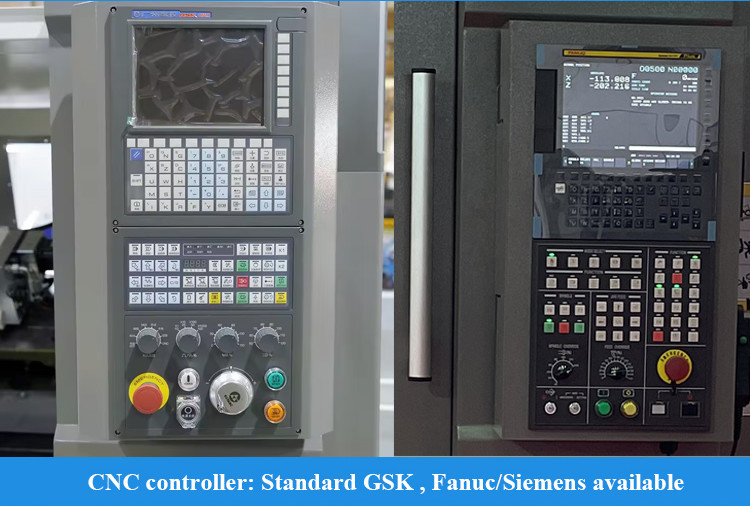

1Controlador GSK988TA

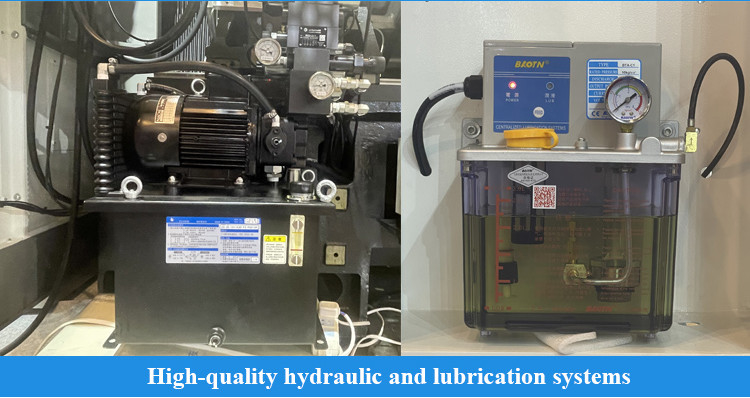

2"Solid chuck & cylinder marca chinesa" 3,8 posições torreta 4Estação hidráulica de marca chinesa 5Caixa de chips. |
Configuração seletiva:
1,Condutor lateral
2, transportador traseiro 3Chuck especial. 4"Cilindro especial" 5Turreta especial. |
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
