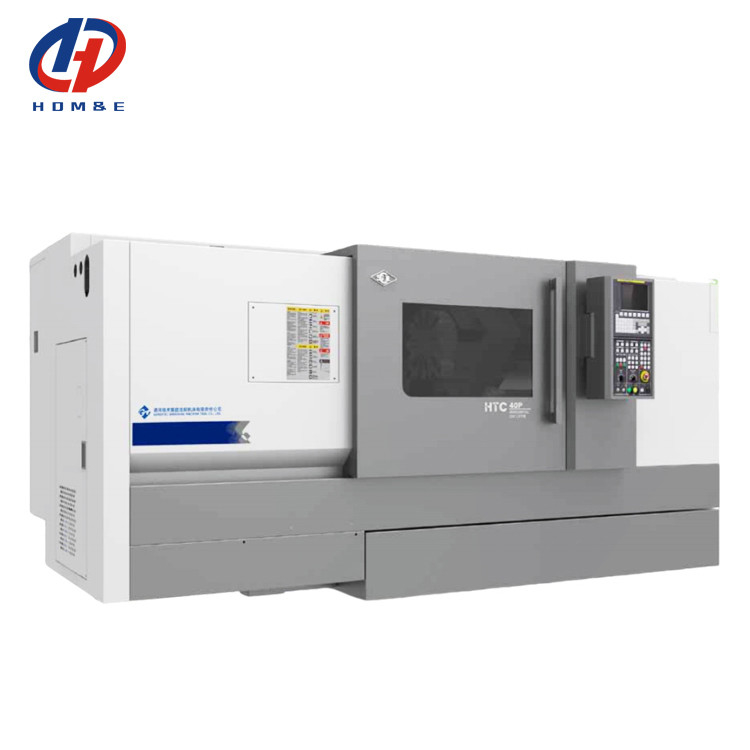

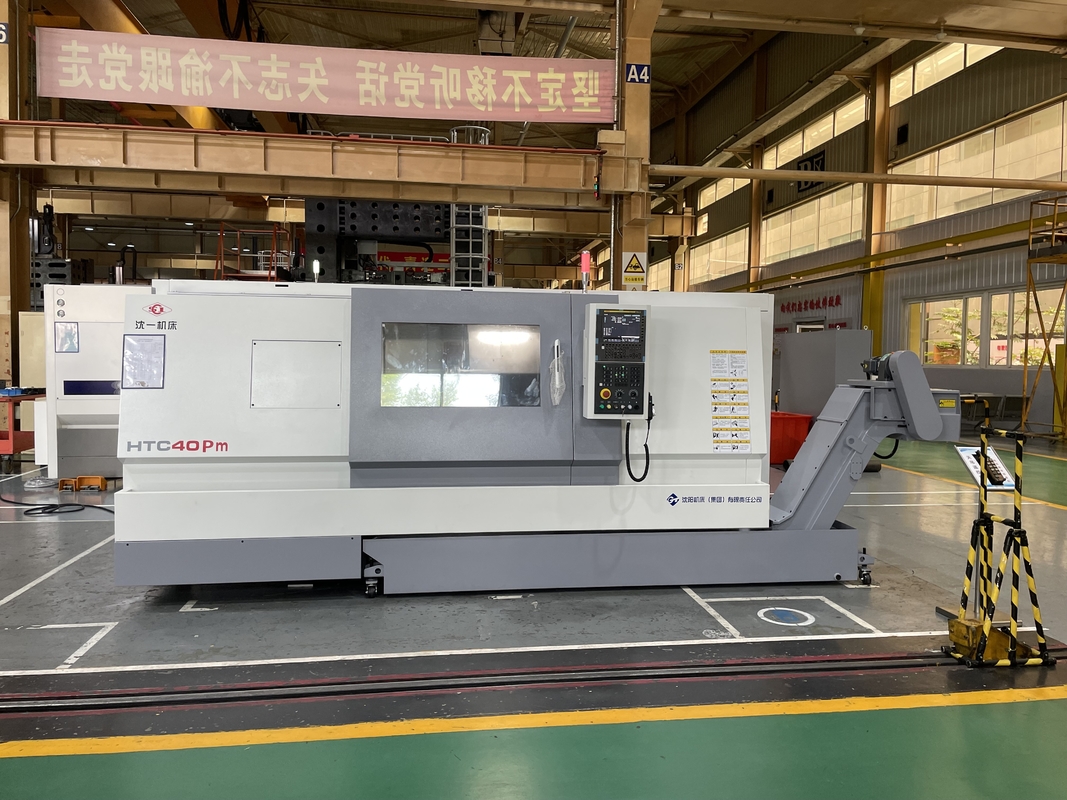

Torneio CNC grande HTC40P guia deslizante trilho Fanuc Torneio 12 Estação torre inclinada Cama Torneio CNC
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC40P |
|---|---|---|---|
| Palavra-chave: | Torno inclinado do CNC da cama | Duração máxima de giro: | 1500 |
| Diâmetro máximo de rotação: | Φ500 | Balanço máximo sobre a cama: | Φ600 |
| Max swing sobre deslizamento: | Φ400 | Velocidade máxima do eixo (rpm): | 3500 r.p.m |
| Viagem (Eixo X) ((mm): | 270 | Viagem (Eixo Z) ((mm): | 1510 |
| Destacar |
Ferramenta CNC de trilhos guiados deslizantes,Torno CNC HTC40P,12 Estação Torre CNC Torno |
||
Descrição do produto
Descrição do produto:
Características do produto:
1, Alta rigidez

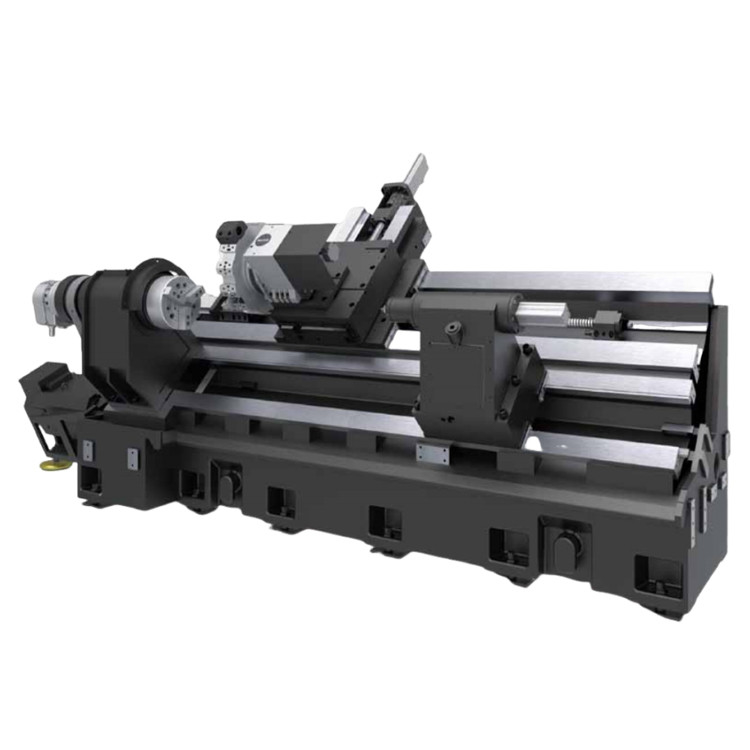

O trilho de guia da máquina-ferramenta adota integralmente o trilho de guia deslizante, ultra-grande de dois eixos e o trecho do trilho de guia da cauda, de modo a aumentar a rigidez da máquina-ferramenta em 50%.
Aplicação na indústria:
1Caixa de esferas exterior, caixa de esferas interior, eixo do rotor, caixa do diferencial,
Parâmetros do produto:
|
Posições
|
Unidades
|
HTC4P/1000
|
HTC4P/1500
|
|
Especificação de comprimento
|
mm
|
1000
|
1500
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ600
|
Φ600
|
|
Comprimento máximo de corte
|
mm
|
1000
|
1500
|
|
Diâmetro máximo de corte
|
mm
|
Φ500
|
Φ500
|
|
Diâmetro máximo do balanço sobre o deslizamento transversal
|
mm
|
Φ400
|
Φ400
|
|
Tipo e código do nariz do fuso
|
-
|
A2-8
|
A2-8
|
|
Diâmetro do furo do fuso
|
mm
|
Φ80
|
Φ80
|
|
Diâmetro máximo de passagem da barra
|
mm
|
Φ66
|
Φ66
|
|
Capa
|
|||
|
Faixa de velocidade do fuso
|
r/min
|
50-3500
|
50-3500
|
|
Torque de saída máximo do fuso (GSK988TA)
|
Nm
|
302
|
302
|
|
Passos de velocidade do fuso
|
-
|
Velocidades infinitamente variáveis
|
Velocidades infinitamente variáveis
|
|
Potência de saída do motor principal ZJY265A-15AM
|
kW
|
18.5 (30 minutos)/15 (classificado)
|
18.5 (30 minutos) /15 (classificado)
|
|
Chuck, não.
|
|||
|
Diâmetro/tipo de escotilha
|
polegada
|
8"
|
8"
|
|
Velocidade de travagem rápida no eixo X (carril de guia de rolamento)
|
m/min
|
15
|
15
|
|
Velocidade de travagem rápida no eixo Z (carril de guia de rolamento)
|
m/min
|
15
|
15
|
|
Viagem no eixo X
|
mm
|
270
|
270
|
|
Viagem no eixo Z
|
mm
|
1010
|
1510
|
|
Viagem de mangas de cauda
|
mm
|
100
|
100
|
|
Fio de cauda
|
Morse
|
4#
|
4#
|
|

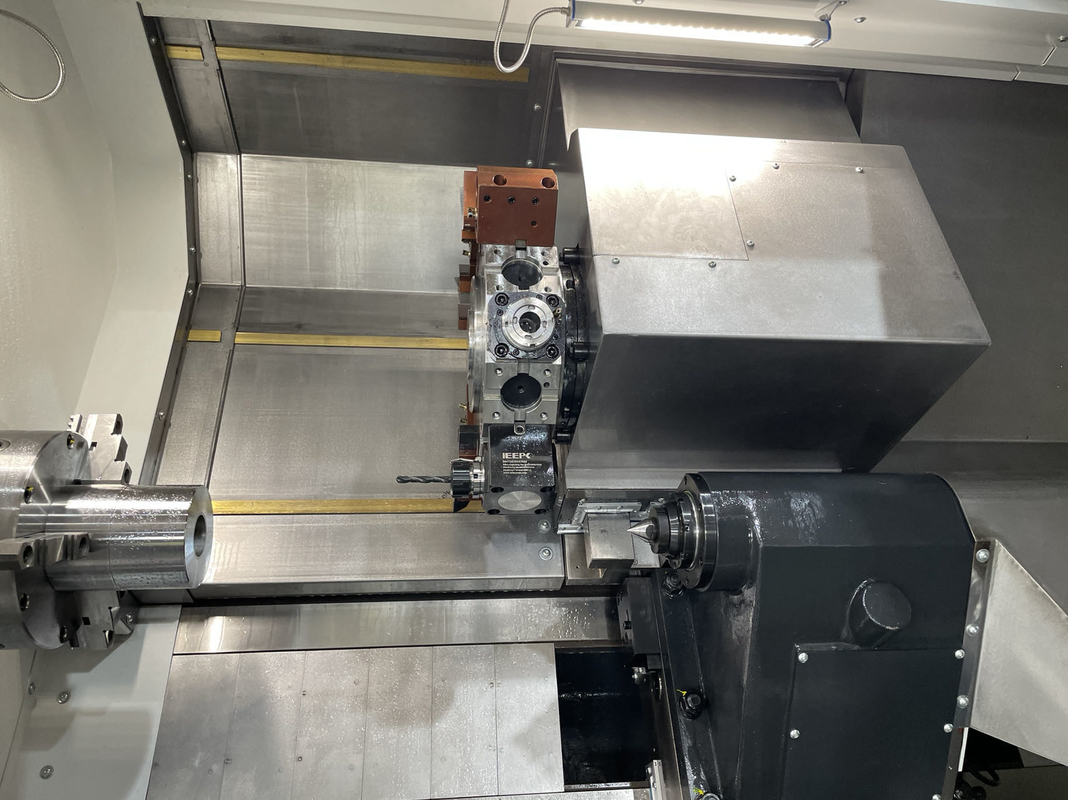

Tipo de poste de ferramenta padrão
|
|||
|
Tamanho da ferramenta
|
|
Posição horizontal 12
|
Posição horizontal 12
|
|
Ferramenta de torneamento cilíndrica
|
mm
|
25X25
|
25X25
|
|
Diâmetro da barra de ferramentas
|
mm
|
D40/d32/d25/d20
|
D40/d32/d25/d20
|
|
Se a cabeça do cortador é capaz de selecionar o cortador convenientemente
|
-
|
- Sim, sim.
|
- Sim, sim.
|
|
Capacidade máxima de carga
|
|||
|
Peças de trabalho de disco
|
Quilos
|
200
|
200
|
|
Peças de trabalho de eixo
|
Quilos
|
500
|
500
|
|
Peso da máquina
|
Quilos
|
5500
|
6000
|
|
Dimensões globais (L × W × H)
|
mm
|
4100×2050×1960
|
4600×2050×1960
|
|
Observações: Os parâmetros fornecidos no quadro são apenas para referência e, em caso de alteração, referem-se ao produto real.
|
|||
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
