Name: FANUC Torno CNC de alta rigidez de alto torque HTC40B 45 graus de leito inclinado integral Torno CNC para metal
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC40B
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

FANUC Torno CNC de alta rigidez de alto torque HTC40B 45 graus de leito inclinado integral Torno CNC para metal

Torno do CNC do metal

Torno CNC de 45 graus

Torno CNC de alta rigidez

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC40B

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

SMTCL

Model Number:

HTC40B

Key word:

Slant Bed CNC Lathe

Maximum turning length:

970

Maximum turning diameter:

Φ400

Maximum swing over bed:

Φ600

Max swing over slide:

Φ350

Max. Spindle Speed (r.p.m):

4000 r.p.m

Travel (X Axis)(mm):

200

Travel (Z Axis)(mm):

1050

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

FANUC Torno CNC de alta rigidez de alto torque HTC40B 45 graus de leito inclinado integral Torno CNC para metal 0

Descrição do produto:

FANUC Torno CNC de alta rigidez de alto torque HTC40B 45 graus de leito inclinado integral Torno CNC para metal

Série HTC 40BO torno CNC de cama inclinada é utilizado principalmente para cortar superfícies cilíndricas internas e externas, superfícies cônicas internas e externas com ângulo cônico arbitrário,superfícies rotativas internas e externas complexas, e fios cilíndricos e cônicos de peças de tipo eixo ou peças de tipo disco, e pode ser usado para escoamento, perfuração, reaming, reaming e processamento de perforação.

Características do produto:

1, Alta rigidez

A rigidez é aumentada em 50% através do alargamento do rolamento, do aumento da envergadura do fuso, do encurtamento da saliência da poleia da correia e da nova estrutura de cauda deslizante.

2, Grande binário

O binário é aumentado 38,4%

3"Especificações melhoradas"

A configuração padrão do fuso A2-8 é realizada para as especificações ao mesmo preço, o diâmetro de corte é aumentado para 400 mm, o diâmetro do balanço é aumentado para 600 mm,A capacidade máxima de carga é aumentada em 30%, e o corte pesado do lado único é de 6 mm.

Detalhes do produto:

Fuso integral de alta rigidez

O produto adota o fuso A2-8 com maior binário do fuso e especificação de rolamento aprimorada para fornecer mais potência e rigidez.

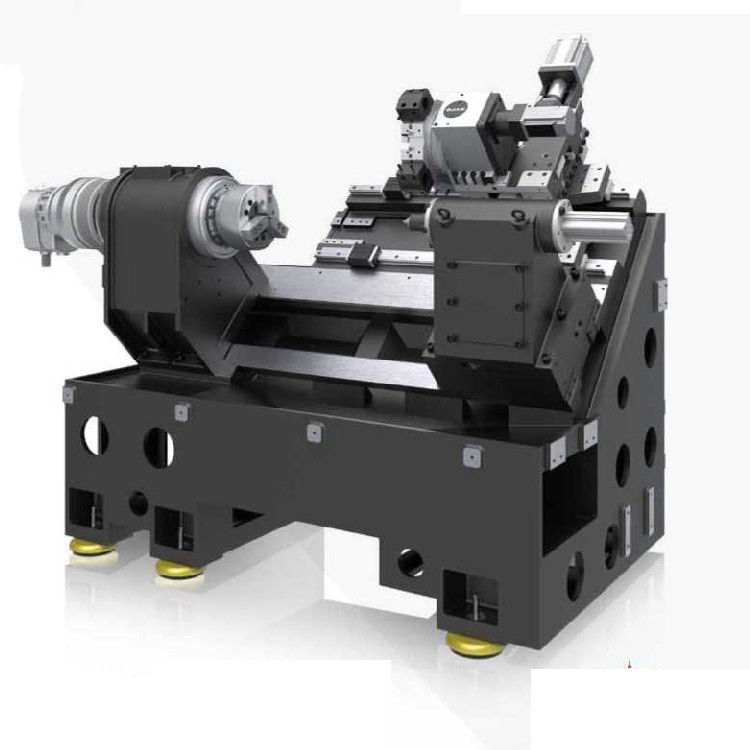

Corpo da máquina-ferramenta de inclinação global

O HTC40B adopta um design em forma de costelas de otimização global do corpo de 45°, e traz um melhor efeito de remoção de chips e uma maior rigidez.

Estaca do carril guiador

A cauda do HTC40B está configurada com trilho guiador deslizante integrado com o corpo da máquina-ferramenta, a manga telescópica e o bloqueio manual e apresenta boa rigidez.

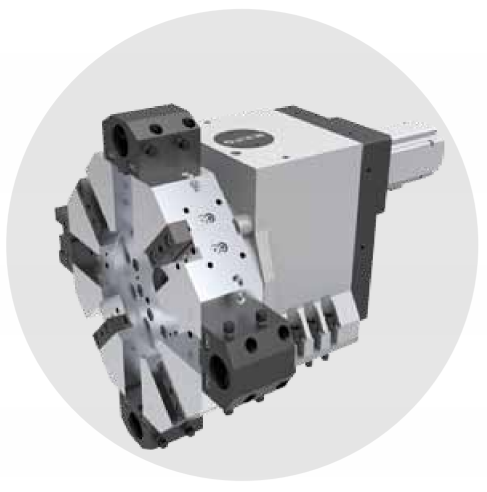

Servo-posição de ferramenta

O produto adota um servomotor de condução para indexação, apresenta uma elevada precisão e fiabilidade e é capaz de satisfazer os requisitos de alto desempenho e de mudança rápida de ferramenta.

Alimentação em dois eixos

O eixo X e o eixo Z adotam servomotores para condução, e a ligação directa com parafusos de chumbo de esferas é realizada através da ligação elástica do eixo,Para que os utilizadores obtenham uma boa precisão de usinagem e um desempenho de usinagem estável.

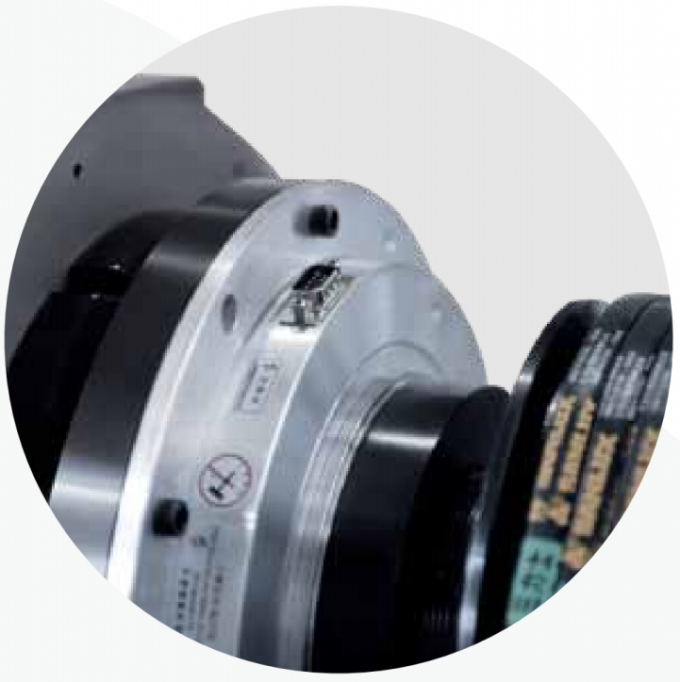

Encodificador de fuso integrado

O codificador especial do fuso cancelou o mecanismo de accionamento de correia síncrono, de modo que a taxa de avaria foi efetivamente reduzida.

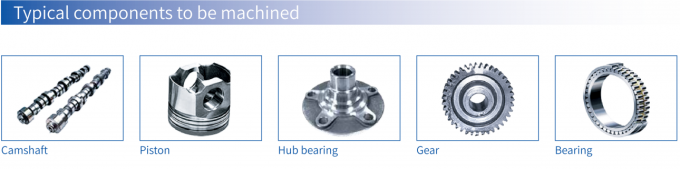

Aplicação na indústria:

1Caixa de esferas exterior, caixa de esferas interior, eixo do rotor, caixa do diferencial,

2"Este é o eixo dentário, o eixo de camas, o eixo do rotor do turbocompressor, o meio eixo,

3Rolante, pistão, eixo transversal, eixo de direcção.

Parâmetros do produto:

Posições	Unidade	HTC40B/500	HTC40B/1000
Diâmetro máximo do balanço sobre o leito	mm	Φ600	Φ560
Comprimento máximo de corte	mm	500	970
Diâmetro máximo de corte	mm	Φ400	Φ360
Diâmetro máximo do balanço no escorregador	mm	Φ320	Φ350
Nas do fuso	mm	A2-8	A2-8
Diâmetro do buraco do fuso	mm	Φ80	Φ80
Diâmetro máximo da barra	mm	Φ65	Φ65
Faixa de velocidade do fuso	r/min	50-3500	50-4000
Torque de saída máximo do fuso	Nm	245	177
Motor principal	KW	O que fazer? 15/11	O que fazer? 15/11
Diâmetro da válvula	polegada	10'	8'
Velocidade de movimento rápida no eixo X	m/min	30	30
Velocidade de movimento rápida no eixo Z	m/min	30	30
Viagem no eixo X	mm	200	200
Viagem no eixo Z	mm	550	1050
acidente vascular cerebral	mm	100	100
Esferas de cauda	Cloreto de sódio	5#	4#
Formulário padrão para detentor de ferramentas	mm	Estação horizontal 8	Estação horizontal 8
Canelas externas	mm	25×25	25×25
Diâmetro da barra	mm	O número de veículos deve ser igual ou superior a:	O número de veículos deve ser igual ou superior a:
Capacidade de peso (tipo de disco)	Quilos	200	200
Capacidade de peso (partes do eixo)	Quilos	500	500
Peso da máquina	Quilos	4200	4650
Aparência da máquina-ferramenta	mm	2700 × 1900 × 2100	3570×1860×1850

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
