Lugar de origem:
China
Marca:
SMTCL
Certificação:
CE ISO certification
Número do modelo:
CW6263B
Descrição do Produto:
Características do Produto:
Item
|
Unidade
|
CW6263B
|
Diâmetro máximo de oscilação sobre a bancada
|
mm
|
Φ630
|
Diâmetro máximo de oscilação sobre a torre
|
mm
|
Φ350
|
Comprimento máximo da peça de trabalho
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
Diâmetro máximo de oscilação e largura efetiva no rebaixo
|
mm
|
Φ800/300
|
Diâmetro do furo do fuso e tipo de cabeçote do fuso
|
|
Φ104/D11
|
Cone do nariz do fuso e centro
|
|
120, 1:20. Morse 5#
|
Passos e faixa de velocidades do fuso
|
r/min
|
18 velocidades 7.5-1000
|
Passos e faixa de avanços longitudinais
|
mm/r
|
64 avanços 0.05-24.3
|
Faixa 1:1
|
mm/r
|
0.1-1.52
|
Faixa 16:1
|
mm/r
|
1.6-24.3
|
Faixa de avanço fino com engrenagens de troca
|
mm/r
|
0.05-0.912
|
Relação de avanço transversal para avanço longitudinal
|
|
1/2
|
Avanço rápido da carroça
|
mm/min
|
4000
|
Passo do fuso de avanço
|
|
12 (Métrico):1/2'' (Sistema polegada)
|
Número, faixa de métrico
|
mm
|
50 tipos 1-240
|
Número de roscas, faixa de rosca Whitworth
|
t.p.i
|
26 tipos 14-1
|
Número, faixa de módulo
|
mm
|
53 tipos 0.5-120
|
Número de roscas, faixa de rosca de passo diametral
|
DP
|
24 tipos 28-1
|
Curso transversal máximo do carro inferior
|
mm
|
420
|
Curso máximo do carro superior
|
mm
|
200
|
Curso da manga do contraponto
|
mm
|
250
|
Cone da manga do contraponto
|
|
Morse 5#
|
Largura da guia da bancada e dureza da têmpera
|
mm
|
550 RC52
|
Potência do motor principal
|
KW
|
11
|
Potência do motor rápido
|
KW
|
1.1
|
Potência do motor da bomba de líquido refrigerante
|
W
|
120
|
Peso líquido
|
kg
|
3600
|
Dimensão total
|
mm
|
3160x 1380x 1450
|
Carga máxima da peça de trabalho
|
T
|
2.5 (configuração padrão)
|
Configuração padrão:

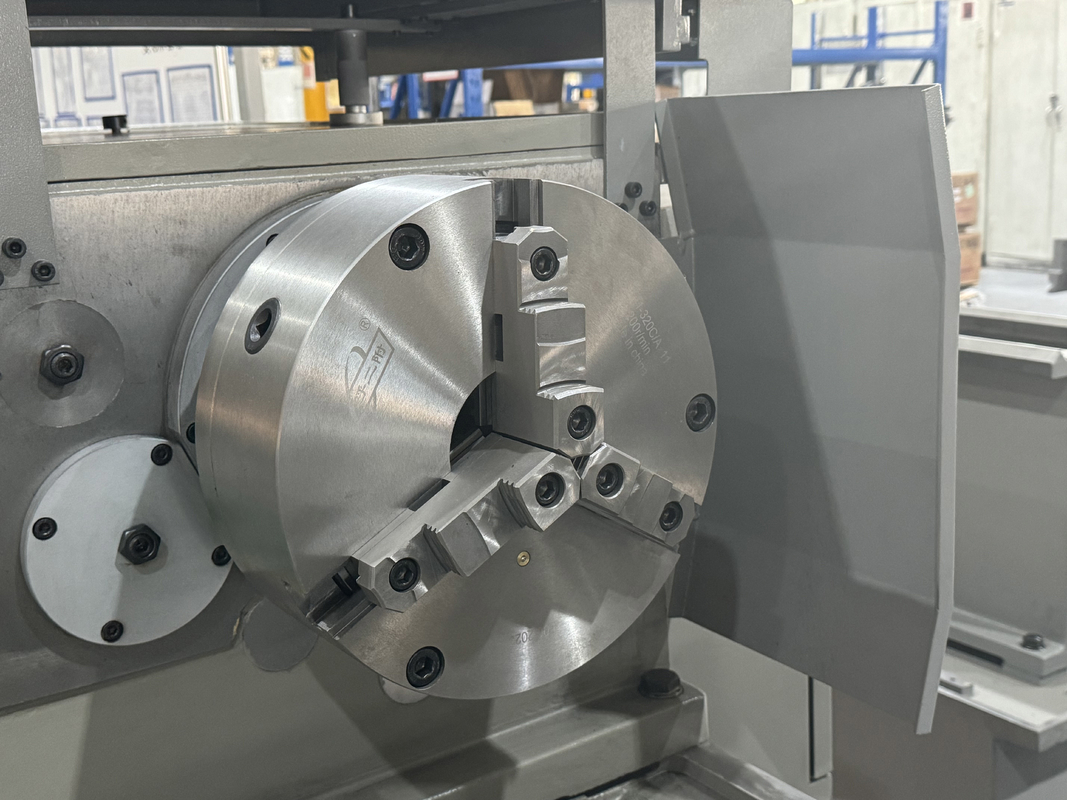

1. Mandril de 3 castanhas K11315C/D11 2. Furo do fuso Φ104 3. Manga central 4. Tipo de cabeçote do fuso D11 |
Configuração seletiva:

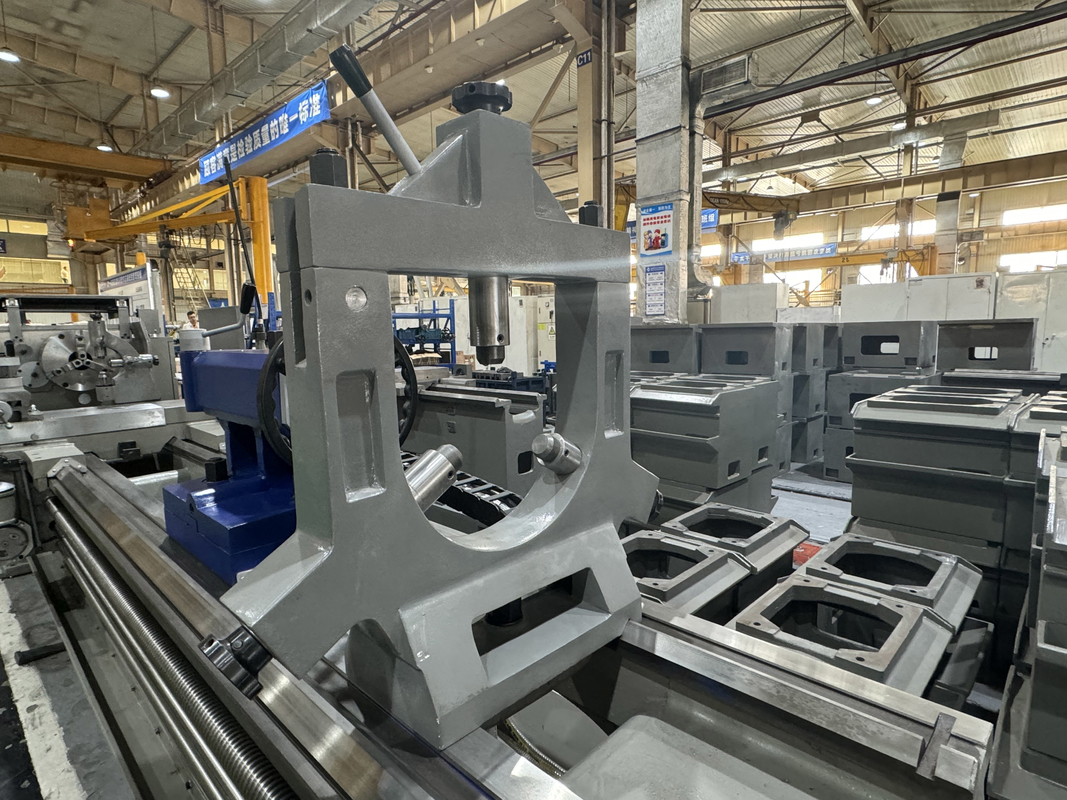

1. Luneta fixa Φ20-Φ170 2. Luneta fixa Φ160-Φ350 3. Mandril de 3 castanhas Φ400mm 4. Mandril de 3 castanhas Φ500mm 5. Mandril de 4 castanhas Φ400mm 6. Mandril de 4 castanhas Φ500mm 7. Centros rotativos Morse NO.5 |
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
