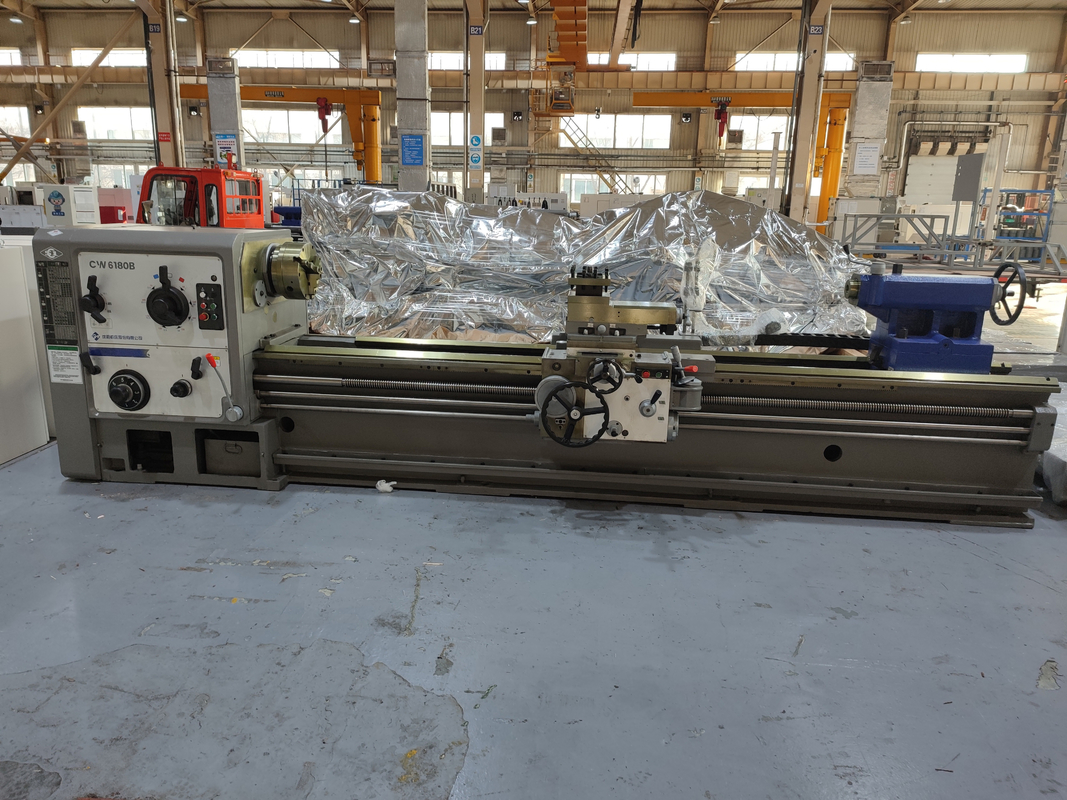

SMTCL Large Lathe Machine CW6180B Manual Lathe 6000mm Heavy Duty Engine Lathe Turning Machine
Marca:
SMTCL
Número do modelo:
CW6180B
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | CW6180B |
|---|---|---|---|
| Cnc ou não: | Manual | Palavra-chave: | máquina de torno convencional |
| Max. Balança o dia sobre a cama.: | Φ800 | Max.swing dia durante o transporte: | Φ480 |
| Largura da cama: | 550 mm | Furo do fuso: | Φ104 mm |
| Destacar |
Máquina de torno manual,Máquina de torno grande de 6000 mm,Máquina de torno de grande porte de carga pesada |
||
Descrição do produto
Descrição do Produto:

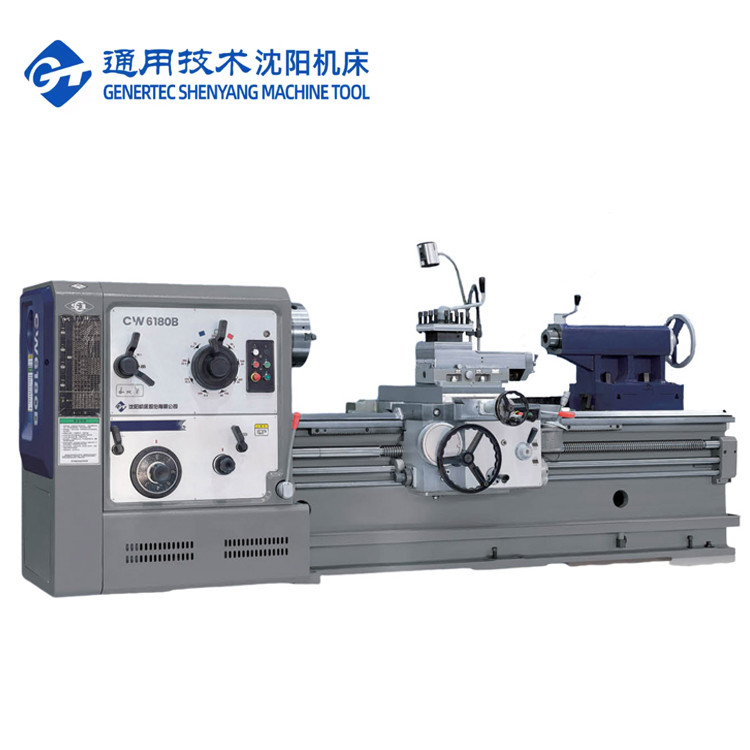

Torno Manual para Serviços Pesados da Série SMTCL CW6180B
Os tornos manuais para serviços pesados da série CW6180B são tornos manuais especialmente projetados para processar peças de trabalho grandes e pesadas. É maior em tamanho e peso, possui uma saída de energia mais forte e uma estrutura mais estável. A abertura do fuso, o comprimento da bancada e outras dimensões são ampliadas para atender às necessidades de peças de trabalho grandes. A operação precisa cooperar com o dispositivo de elevação, o que exige maiores habilidades e força física. Este tipo de torno é geralmente usado para o processamento de peças grandes nas indústrias naval, automotiva, aeroespacial e outras, e pode atender aos requisitos de precisão e precisão dimensional, mas a eficiência da produção é relativamente baixa.Características do Produto:
Nova Aparência
A versão atualizada da aparência é uma combinação perfeita de design ergonômico e configuração sofisticada da máquina.
A qualidade do produto foi aprimorada pela adoção de novos materiais.
A qualidade do produto foi aprimorada pela adoção de novos materiais.
Fácil Operação

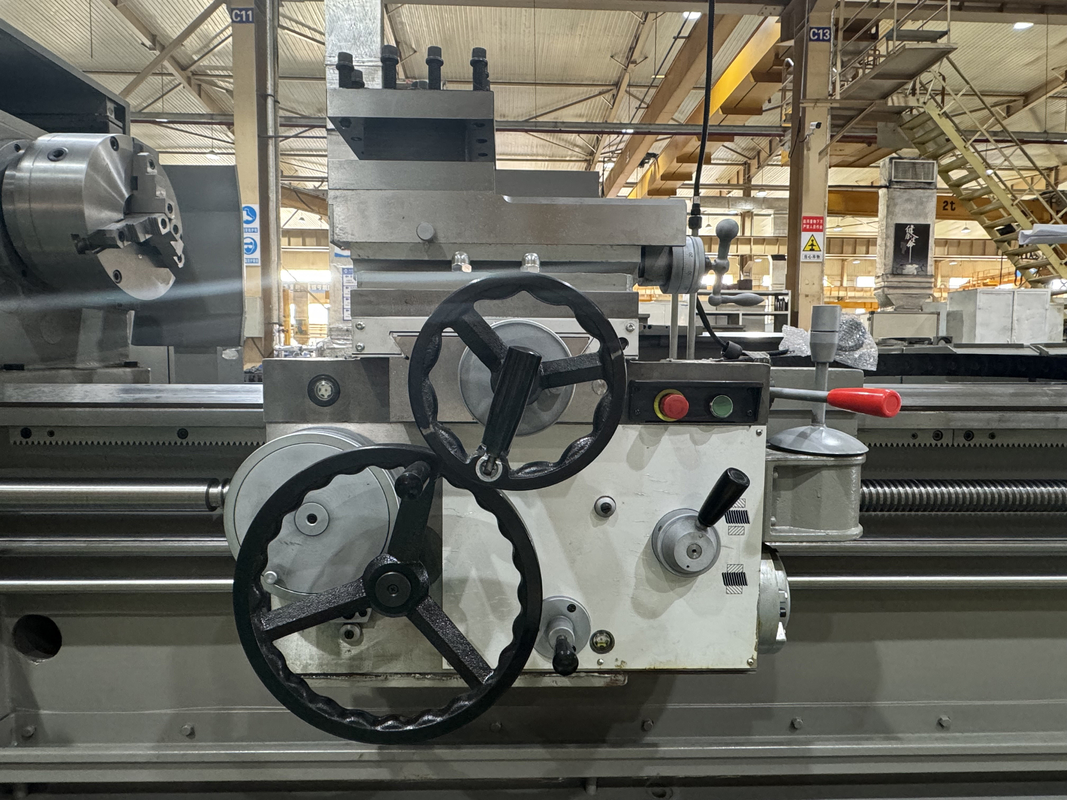

As alças e volantes são projetados intuitivamente para que a máquina seja fácil de operar, boa para a sensação da mão e fácil de usar. Operações com falhas para a máquina podem ser reduzidas
efetivamente pela cor destacada e layout razoável da máquina.
efetivamente pela cor destacada e layout razoável da máquina.
Corte Poderoso

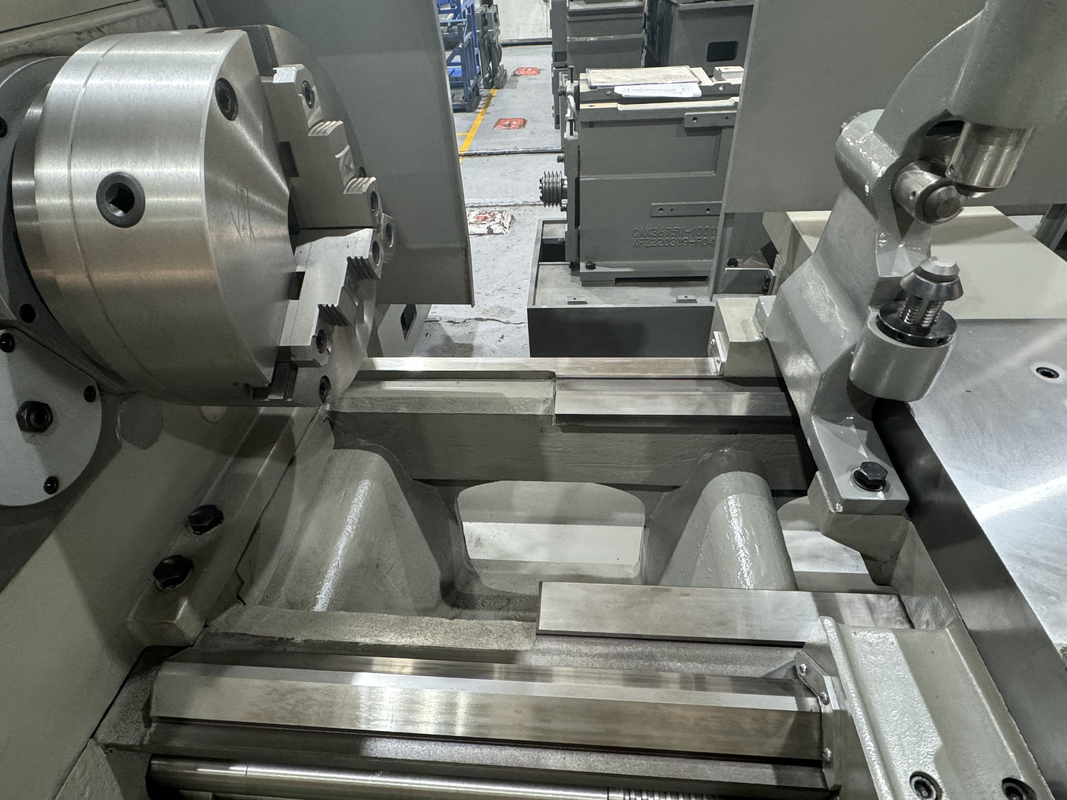

CW6180B é um produto de máquina de modelo base com uma largura de bancada de 550 mm. A bancada integral do tipo piso combinada com a construção estável da barra diagonal é adotada para a alta rigidez estrutural em sua classe. O corte de torque grande pode ser realizado por um motor de torque grande (11kW) combinado com uma cabeçote de redução de velocidade otimizado.
Desempenho Confiável
A máquina é fabricada com equipamentos de fabricação avançados.
O processo de produção segue rigorosamente o SOP e está sob controle rigoroso do sistema QC IS09000, de modo a garantir seu desempenho de usinagem confiável.
O processo de produção segue rigorosamente o SOP e está sob controle rigoroso do sistema QC IS09000, de modo a garantir seu desempenho de usinagem confiável.
Detalhes do Produto:
Parâmetros do Produto:
|
Item
|
Unidade
|
CW6180B
|
|
Diâmetro máximo de oscilação sobre a bancada
|
mm
|
Φ800
|
|
Diâmetro máximo de oscilação sobre a torre
|
mm
|
Φ480
|
|
Comprimento máximo da peça
|
mm
|
1000,,3000,4000,5000.6000,8000
|
|
Diâmetro máximo de oscilação e largura efetiva na folga
|
mm
|
Φ1000/310
|
|
Diâmetro do furo do fuso e tipo de cabeçote do fuso
|
|
Φ104/D11
|
|
Cone do nariz do fuso e centro
|
|
120, 1:20. Morse 5#
|
|
Passos e faixa de velocidades do fuso
|
r/min
|
18 velocidades 5.4-720
|
|
Passos e faixa de avanços longitudinais
|
mm/r
|
64 avanços 0.06-24.3
|
|
Faixa 1:1
|
mm/r
|
0.1-1.52
|
|
Faixa 16:1
|
mm/r
|
1.6-24.3
|
|
Faixa de avanço fino com engrenagens de mudança
|
mm/r
|
0.05-0.912
|
|
Relação de avanço transversal para avanço longitudinal
|
|
1/2
|
|
Traverse rápido da sela
|
mm/min
|
4000
|
|
Passo do fuso de esferas
|
|
12 (Métrico):1/2'' (Sistema polegada)
|
|
Número, faixa de métrico
|
mm
|
50 tipos 1-240
|
|
Número de roscas, faixa de rosca Whitworth
|
t.p.i
|
26 tipos 14-1
|
|
Número, faixa de módulo
|
mm
|
53 tipos 0.5-120
|
|
Número de roscas, faixa de rosca de passo diametral
|
DP
|
24 tipos 28-1
|
|
Curso transversal máximo do carro inferior
|
mm
|
500
|
|
Curso máximo do carro superior
|
mm
|
200
|
|

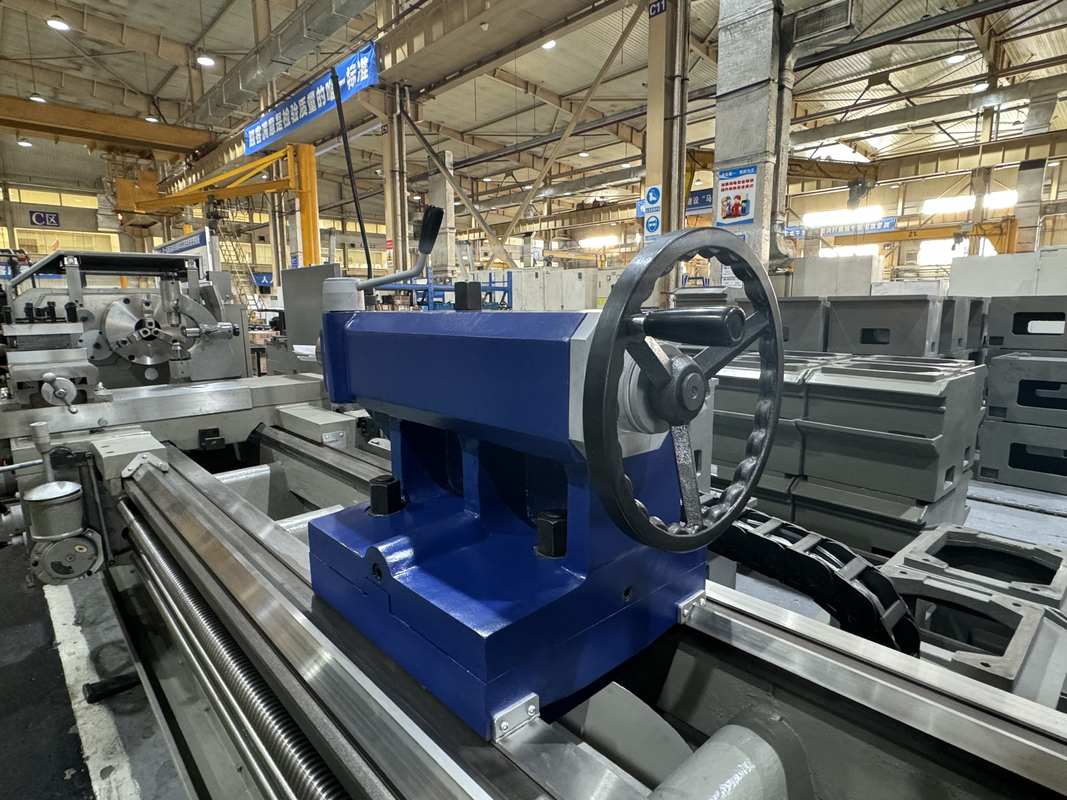

Curso da manga do contraponto
|
mm
|
250
|
|
Cone da manga do contraponto
|
|
Morse 5#
|
|
Largura da guia da bancada e dureza da têmpera
|
mm
|
550 RC52
|
|
Potência do motor principal
|
KW
|
11/15
|
|
Potência do motor rápido
|
KW
|
1.1
|
|
Potência do motor da bomba de líquido de arrefecimento
|
W
|
180
|
|
Peso líquido
|
kg
|
4900
|
|
Dimensão geral
|
mm
|
3660x 1450x 1630
|
|
Carga máxima da peça
|
T
|
2.5 (configuração padrão)
|
|
Configuração padrão: 1. Motor principal: YE3-160M-4 11kW 5. Rolamento do eixo principal:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3)6028 140X210X33 |
Configuração seletiva:

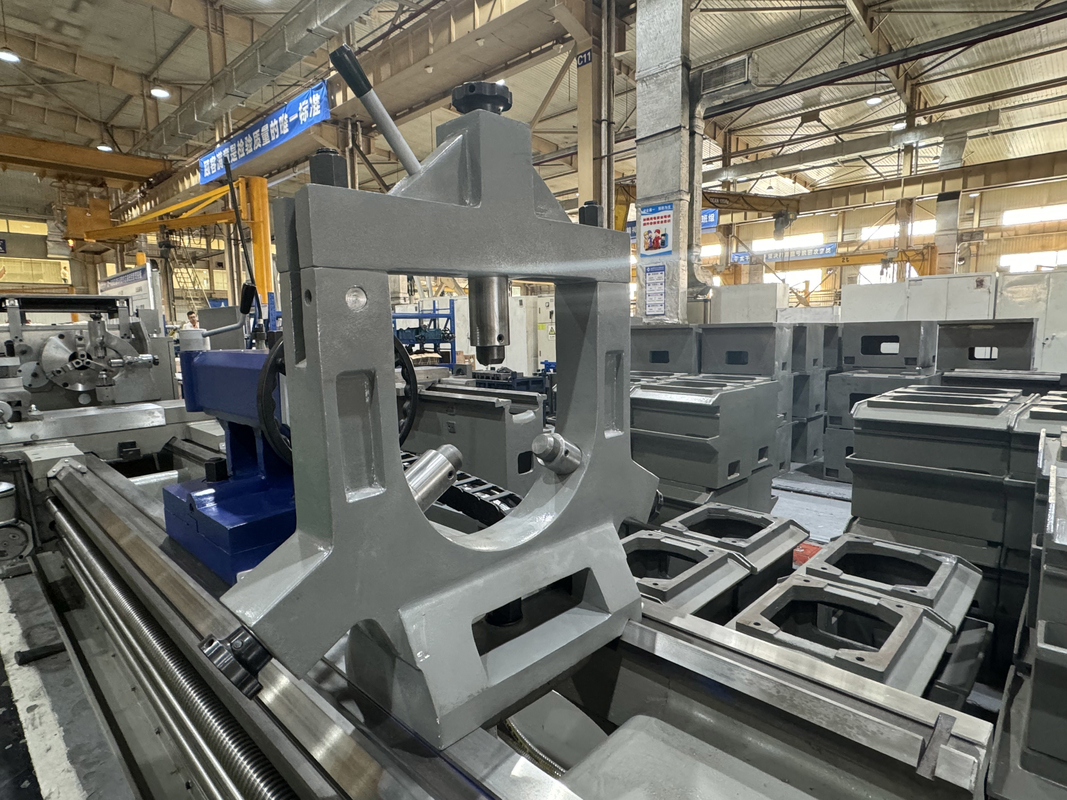

1. Luneta fixa Φ40-Φ350

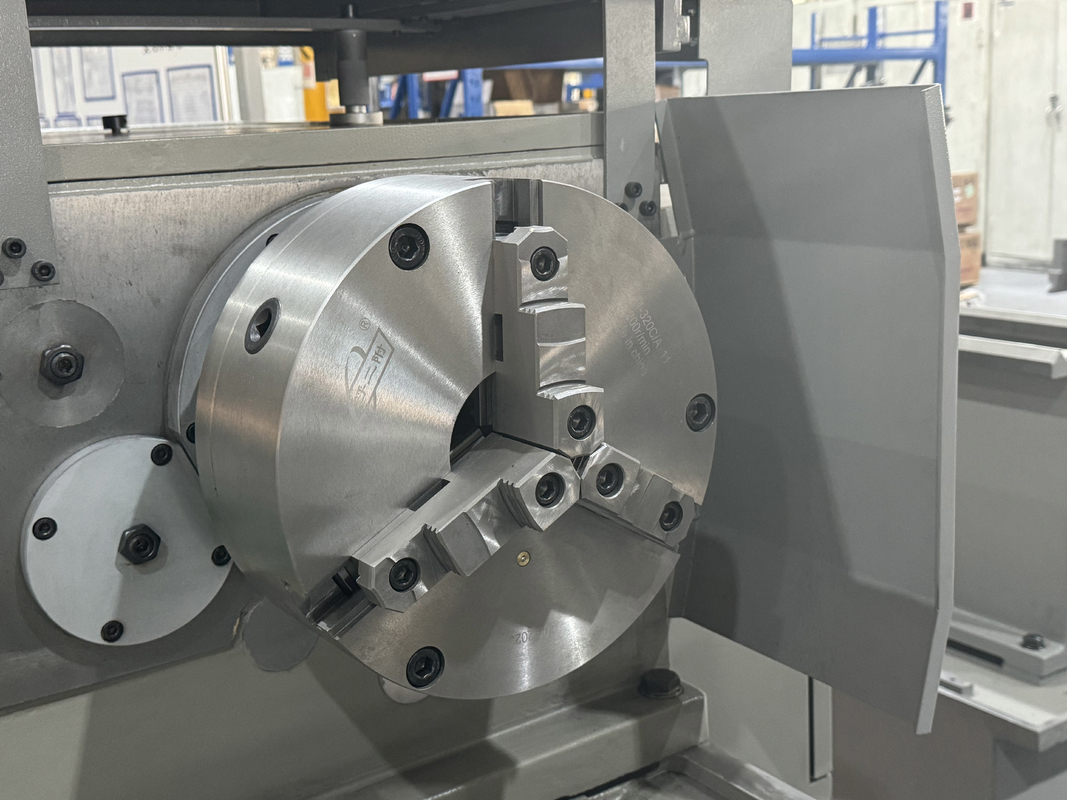

2. Luneta móvel Φ50-Φ220 3. Mandril de 3 castanhas Φ400mm 4. Mandril de 3 castanhas Φ500mm 5. Mandril de 4 castanhas Φ400mm 6. Mandril de 4 castanhas Φ500mm 7. Mandril de 4 castanhas Φ630mm 8. Centros rotativos Morse NO.5 9. Placa de face Φ650mm |
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento e fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-venda: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Pré-venda: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
