SMTCL Torneio horizontal CW6163B Torneio manual de metal 1000mm Borração de fuso 104 Torneio manual pesado
Marca:
SMTCL
Número do modelo:
CW6163B
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | CW6163B |
|---|---|---|---|
| Cnc ou não: | Manual | Palavra-chave: | máquina de torno convencional |
| Max. Balança o dia sobre a cama.: | Φ630 | Max.swing dia durante o transporte: | Φ350 |
| Largura da cama: | 550 milímetros | Furo do fuso: | Φ104 mm |
| Destacar |
Torno manual de borração de metal com grande fuso,CW6163B Torno manual de metal,Torno manual de metais pesados |
||
Descrição do produto
Descrição do produto:

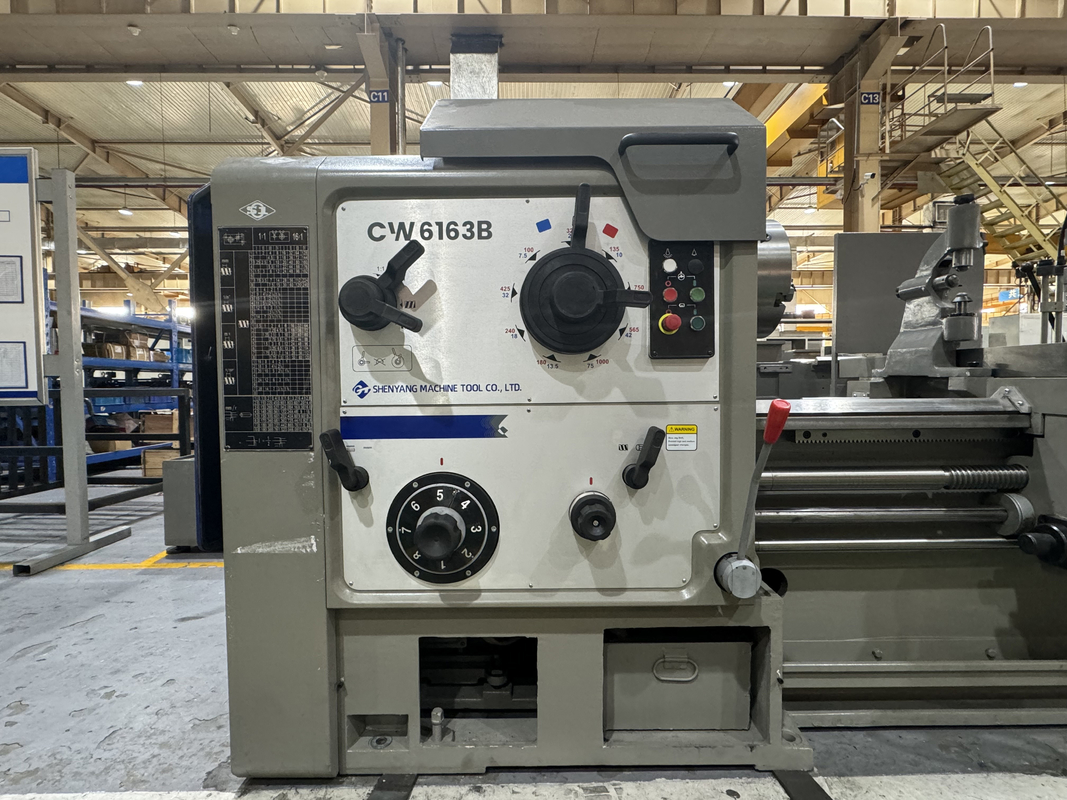

Torno manual de trabalho pesado da série SMTCL CW6163B
Torneio horizontal comum da série CW6163B O leito de torneio adota a estrutura combinada de caixa e barra inclinada na parede lateral de largura de placa de costelas duplas e placa de costelas internas,e a rigidez global é um terço superior à da estrutura de costelas da porta de parede únicaEsta série de máquinas-ferramenta é adequada para o processamento de ferro fundido, aço e vários metais não ferrosos e outros materiais.
A série de tornos pode realizar todos os tipos de operações de torneamento, tais como superfícies cilíndricas internas ou externas, superfícies cónicas, superfícies de rotação,e superfícies finais, bem como fios métricos, linha de parafuso de polegada, módulo e linha de passo diametral, Eles também podem abrandar ranhuras de óleo e ranhuras chave.
Características do produto:
Nova aparência
A versão atualizada da aparência é um híbrido perfeito de design ergonômico e configuração sofisticada da máquina.
A qualidade do produto foi melhorada através da adoção de novos materiais.
A qualidade do produto foi melhorada através da adoção de novos materiais.
Operação fácil

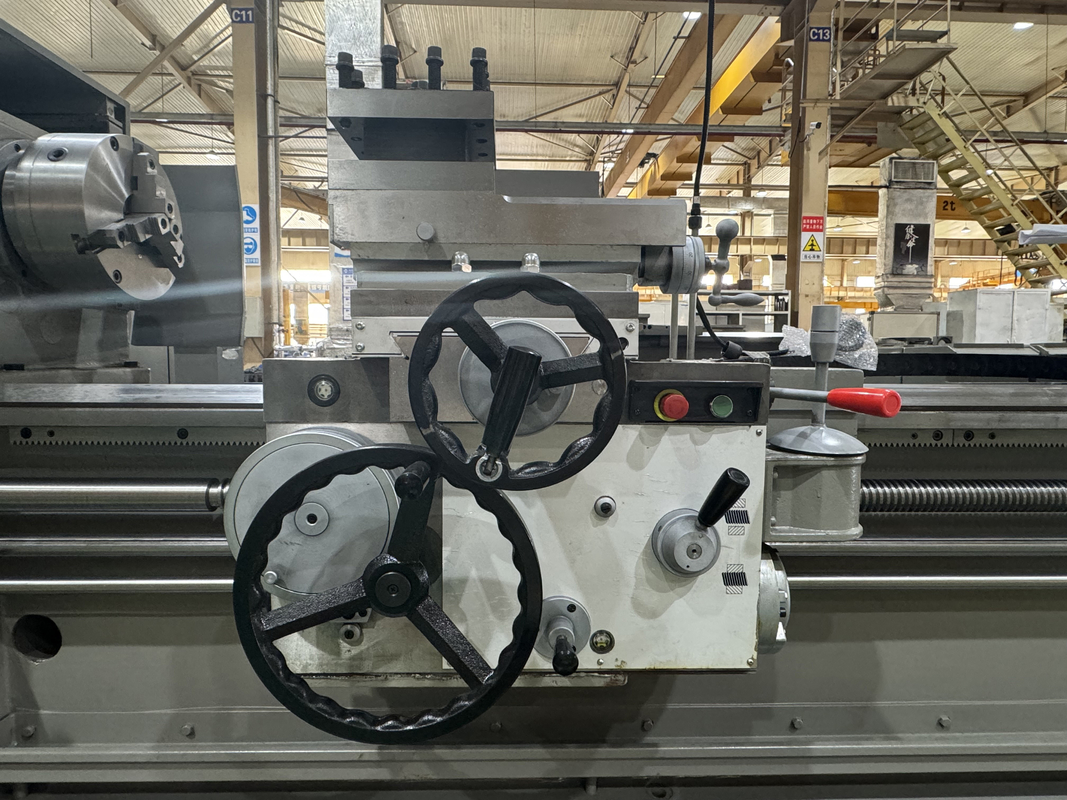

As alças e as rodas manuais são concebidas de forma intuitiva para que a máquina seja fácil de operar, boa para a sensação de mão e fácil de usar.
A utilização da máquina é eficaz pela cor realçada e pela disposição razoável da máquina.
A utilização da máquina é eficaz pela cor realçada e pela disposição razoável da máquina.
Cortes poderosos

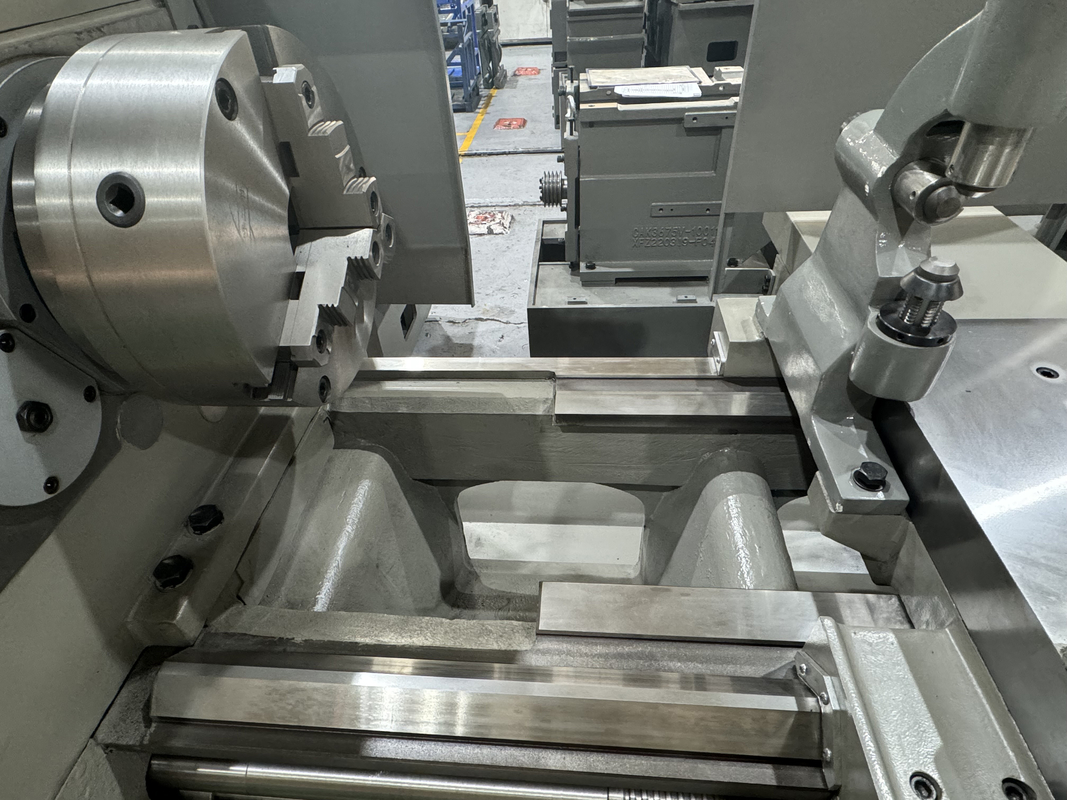

O CW6163B é um produto de máquina de modelo básico com uma largura de cama de 550 mm. A cama de piso integral combinada com uma construção de barra diagonal estável é adotada para a alta rigidez estrutural em sua classe.O corte de grande torque pode ser realizado por um motor de grande torque (11kW) combinado com uma cabeça de redução de velocidade otimizada.
Desempenho confiável
A máquina é feita com equipamentos avançados de fabricação.
O processo de produção segue estritamente o SOP e está sob rigoroso controlo do sistema IS09000 QC, a fim de garantir um desempenho de usinagem fiável.
O processo de produção segue estritamente o SOP e está sob rigoroso controlo do sistema IS09000 QC, a fim de garantir um desempenho de usinagem fiável.
Detalhes do produto:
Parâmetros do produto:
|
Ponto
|
Unidade
|
CW6163B
|
|
Diâmetro do balanço sobre a cama
|
mm
|
Φ630
|
|
Diâmetro do balanço sobre a torre
|
mm
|
Φ350
|
|
Max. comprimento da peça
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Diâmetro máximo do balanço e largura efetiva da lacuna
|
mm
|
Φ800/300
|
|
Diâmetro do furo do fuso e tipo da cabeça do fuso
|
|
Φ104/D11
|
|
Tapeamento do nariz e do centro do fuso
|
|
120, n.o 1:20Morse 5 #
|
|
Passos e faixa de velocidades do eixo
|
r/min
|
18 velocidades 7,5-1000
|
|
Passos e faixa de alimentação longitudinal
|
mm/r
|
64 alimentações 0,05-24.3
|
|
Faixa 1:1
|
mm/r
|
0.1-1.52
|
|
Faixa 16:1
|
mm/r
|
1.6-24.3
|
|

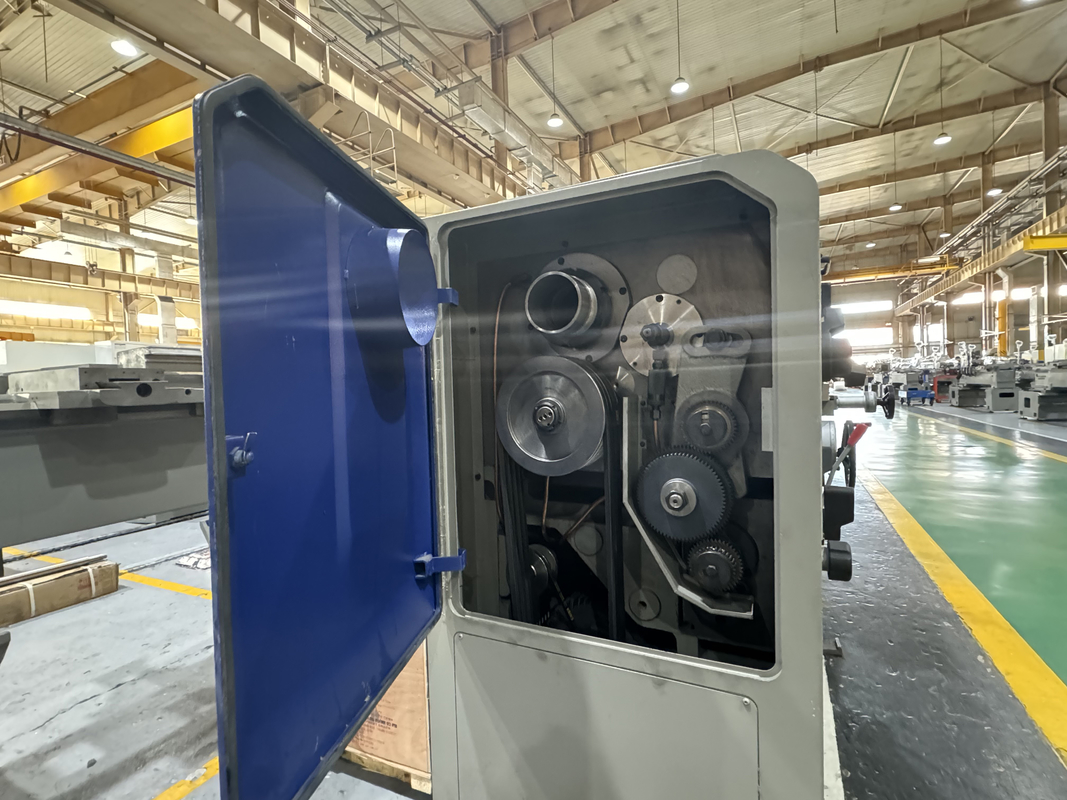

Gamma de alimentos finos com engrenagens de mudança
|
mm/r
|
0.05-0.912
|
|
Relação entre alimentação cruzada e alimentação longitudinal
|
|
1/2
|
|
A travessia rápida da sela
|
mm/min
|
4000
|
|
Passagem do parafuso de chumbo
|
|
12 (metrico):1/2' (sistema de polegadas)
|
|
Número, faixa de métrica
|
mm
|
50 espécies 1-240
|
|
Número de fios, faixa de fios de Whitworth
|
T.p.i.
|
26 espécies 14-1
|
|
Número, gama de módulos
|
mm
|
53 espécies 0,5-120
|
|
Número de fios, faixa de fios de diâmetro
|
DP
|
24 espécies 28-1
|
|
Max. Viagem transversal do slide inferior
|
mm
|
420
|
|
Max.Viagem do slide superior
|
mm
|
200
|
|
Viagem da pena de cauda
|
mm
|
250
|
|

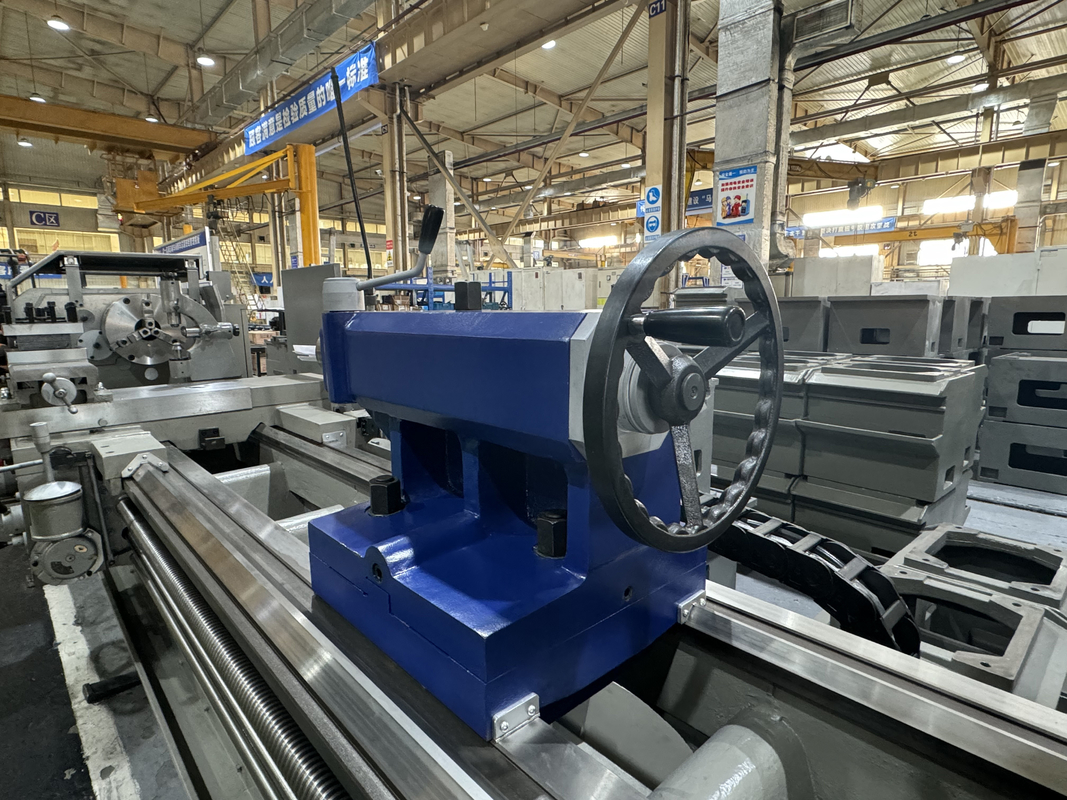

Pedaço de cauda
|
|
Morse 5#
|
|
Largura do leito de condução e dureza de apagamento
|
mm
|
550 RC52
|
|
Potência do motor principal
|
KW
|
11
|
|
Potência do motor rápido
|
KW
|
1.1
|
|
Potência do motor da bomba de refrigerante
|
W
|
120
|
|
Peso líquido
|
Quilos
|
3600
|
|
Dimensão global
|
mm
|
3160 x 1380 x 1450
|
|
Max. Carga da peça de trabalho
|
T
|
2.5 ((Configuração padrão)
|
|
Configuração normal:

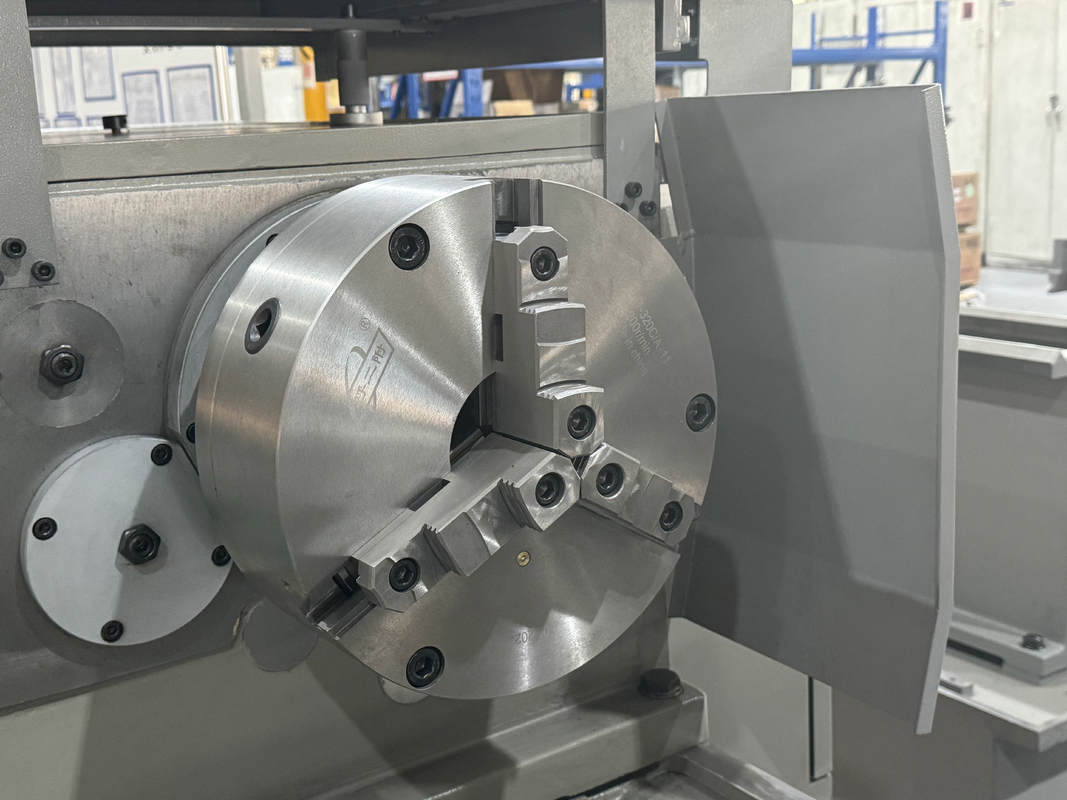

1.3-Maxa chuck K11315C/D11 2.Borrão do fuso Φ104 3- A pena central. 4.D11 Tipo de cabeça do fuso |
Configuração seletiva:

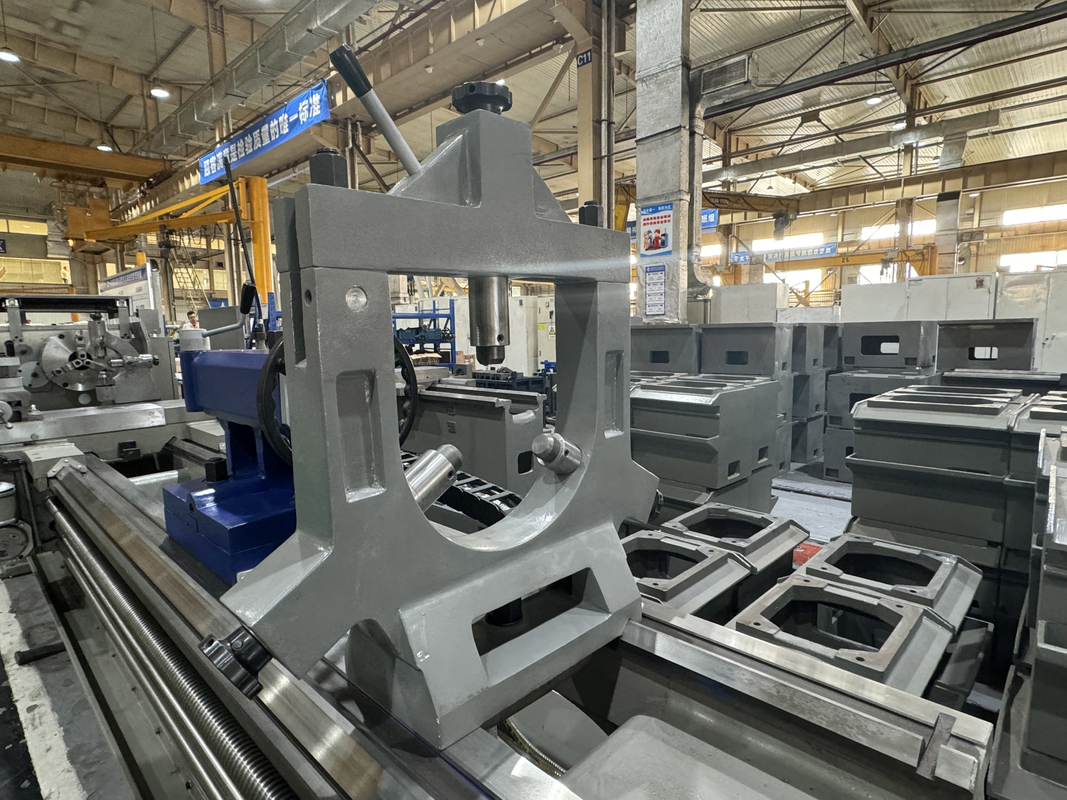

1. Descanso constante Φ20-Φ170 2.Descanso constante Φ160-Φ350 3.Φ400mm de mandíbula três 4.Φ500mm de três mandíbulas 5.Φ400mm com 4 mandíbulas 6.Φ500mm com 4 mandíbulas 7Centros em vivo Morse NO.5 |
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
