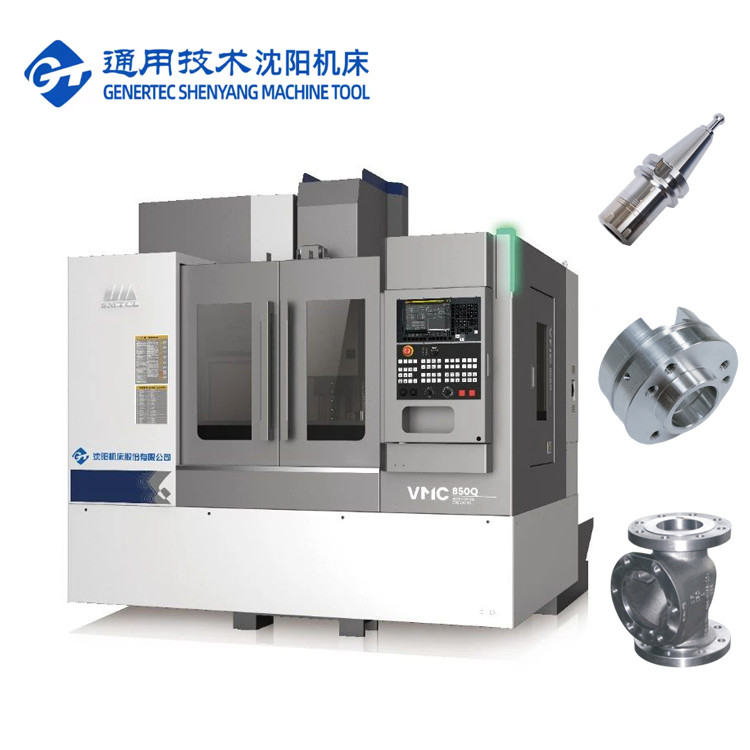

SMTCL 4 eixos máquina de fresagem CNC VMC1000Q Alta precisão de processamento de liga de alumínio centro de usinagem vertical
Detalhes do produto
| Marca: | SMTCL | Tipo: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Nome do produto: | Centro fazendo à máquina vertical | Tamanho da mesa (L×W): | 1200×500 |
| Carga máxima na mesa: | 600 kg | X Viagem do eixo: | 1000mm |
| Y Axis Travel: | 500mm | Z Viagem do eixo: | 540mm |
| A.T.C.: | 24 ATC com braço robótico | ||
| Destacar |
Máquina de fresagem CNC de liga de alumínio,Máquina de fresagem CNC de alta precisão,Máquina de fresagem CNC de 5 eixos |
||
Descrição do produto
Descrição do produto:
Centro de usinagem vertical VMC1100Q, por meio de software de design e análise profissional para análise e otimização científicas e razoáveis, bem como tecnologia avançada de fabricação e teste para verificação e melhoria, com bom desempenho de corte.
A máquina -ferramenta é adequada para máquinas em geral, automotivas e outras indústrias, pode atender às necessidades de várias peças de perfuração e processamento de moagem, para fornecer aos clientes a melhor experiência de processamento.
1, alta rigidez e design de alta estabilidade
* Cama de fundição integral de alta força

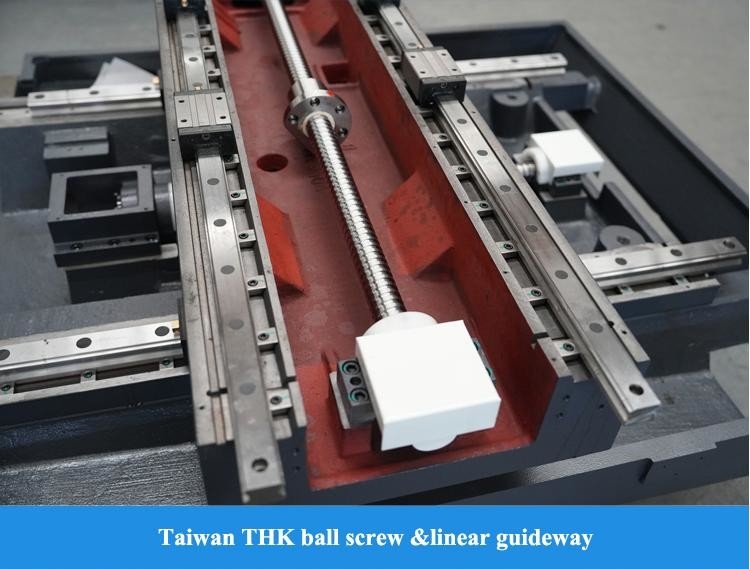

* Guia de rolo de classe P de três eixos
* Coluna de espinha de peixe de longa extensão
Paraments do produto:
|
Item
|
Unidade
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidade
|
X Viagem do eixo
|
mm
|
850
|
1000
|
1100
|
|
Y Axis Travel
|
mm
|
500
|
500
|
620
|
|
|
Z Viagem do eixo
|
mm
|
540
|
540
|
600
|
|
|
Superfície do nariz para a mesa do fuso
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Superfície do nariz e coluna do eixo
|
mm
|
640
|
640
|
743
|
|
|
Mesa de trabalho
|
Tamanho da tabela (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Carga máxima na mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamanho do slot T.
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Fuso
|
Velocidade do eixo
|
RPM
|
10000
|
10000
|
10000
|
|
Fusado Converso/Haste do eixo
|
mm
|
7/24 cone
|
7/24 cone
|
7/24 cone
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor do fuso
|
KW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Torque de saída máxima
|
Nm
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de unidade do fuso
|
|
Cinto de dente síncrono
|
|||
|
Ferramentas
|
Modelo do suporte da ferramenta
|
|
MAS 403 BT40
|
||
|
Puxe o modelo do pino
|
|
MAS 403 P40T-I
|
|||
|
Taxa de alimentação
|
X, Y, Z Traverse rápida
|
m/min
|
48/48/48
|
||
|
3 eixos potência do moter (x/y/z)
|
KW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 eixos Torque do moter (x/y/z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taxa de alimentação de corte máximo
|
mm/min
|
1-20000
|
|||
|
ATC
|
Tipo
|
PC
|
ATC com braço de robô
|
||
|
Modo
|
|
Seleção de ferramentas mais próxima na bi-direção
|
|||
|
Capacidade
|
PCs
|
24
|
|||
|
Comprimento máximo da ferramenta
|
mm
|
300
|
|||
|
Peso máximo da ferramenta
|
kg
|
7
|
|||
|
Max também disco di.-full
|
mm
|
80
|
|||
|
Max também disco di.-adjacent
|
mm
|
150
|
|||
|
Time de mudança de ferramenta (TT)
|
Sec
|
2.5
|
|||
|
A altura entre a mesa para o solo
|
mm
|
900
|
900
|
950
|
|
|
Outros
|
Dimensões gerais
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Exclua o transportador de chip)
|
2700 × 2975 × 2840
(Exclua o transportador de chip)
|
2940 × 3450 × 3050
(Exclua o transportador de chip)
|
|
Peso da máquina líquida
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisito total de energia
|
KVA
|
18
|
18
|
25
|
|
|
Configuração padrão:
1. Fanuc oi-mf tipo (5) Sistema de controle β

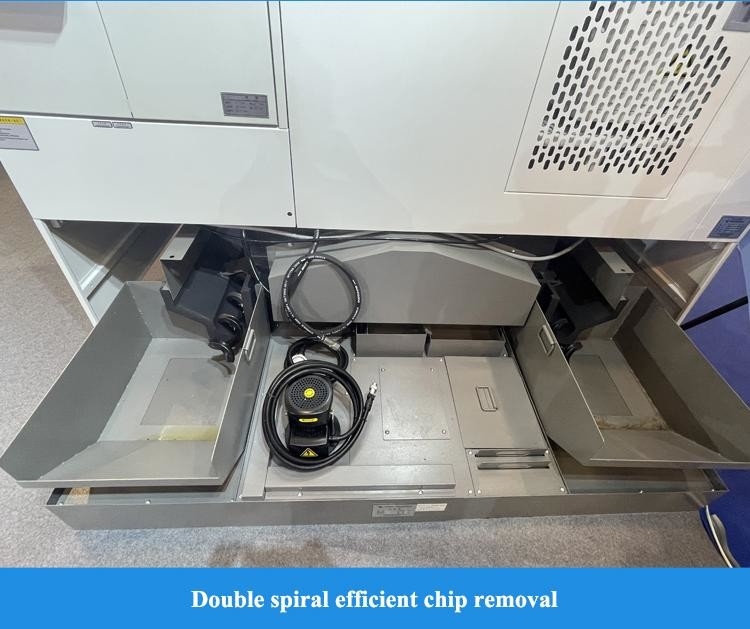

2. Eixo de 10000 rpm, cinto conectado 3. 4. Tanque de água + chip de descarga de cama 5. Arma de ar limpa, luz de trabalho, luz de aviso |
Configuração seletiva:
1. Sistema β de fita fanuc oi-mf (l)
2. Sistema α de fanuc oi-mf (l) α 3. Siemens 828d CNC System 4. Conexão direta 12000 rpm eixo mecânico 5. 16000 rpm, 24000 eixo motorizado 6. 4º eixo giratável 7. Resfriamento dentro de 2mpa, 3mpa, 5mpa, 7mpa 8. Separador de óleo-água 9. Removedor de chips de corrente 10. Pistola de água limpa 11. Inspeção da ferramenta e peça de trabalho 12. Porta automática 13. Lock de porta de segurança 14. Gabinete elétrico e ar condicionado |
||||
Nosso serviço:
Certifique -se de receber uma máquina de alta qualidade
1. Todas as partes precisam ser inspecionadas
2. Mais de 100 processos de produção Controle
3. Mais de 200 itens de inspeção
4. Processamento de amostra de cada máquina
5. 72 horas de teste executado antes da entrega
◆ 30 anos + história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros ativos jovens para serviços instantâneos (24 horas online)
◆ Atualizar o mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
PERGUNTAS FREQUENTES:
Q1. Você é uma empresa comercial ou empresa de manufatura?
Começando na data da data de embarque da máquina.
PR-Sales: soluções personalizadas, planejamento e design; serviço individual
Após as vendas: 7 dias 24 horas on -line Serviço, orientação remota de instalação, encaixe com o sistema de software do cliente
realizado entre plantas com uma cadeia de produção completa, que é sua garantia mais confiável.
